Is Snáithín Líneach Ultra-Chaol 1064nm 20kHz é seo Léasair a fhostaíonn struchtúr cuas léasair snáthoptaice DFB, outputting a mód amháin fadaimseartha léasair caol-líne athrú-tonn leanúnach sa 1064nm banna tonnfhad. Tá an chumhacht aschuir 50/100/200/500/1000mW roghnach. é tacaíonn sé le cumraíochtaí benchtop agus modúlach le cumarsáid RS232 bogearraí comhéadan agus monatóireachta le haghaidh comhtháthú córas. Oiriúnach do LiDAR, hidreacoustics, agus braite snáthoptaice dáilte.
|
Paraiméadar |
Aonad |
tipiciúil |
Athmharc |
|
|
Tonnfhad oibriúcháin |
nm |
1064±0.1 |
|
|
|
Tiúnadh teochta mall raon |
nm |
±0.1 |
|
|
|
Cumhacht aschuir |
mW |
50/100/200/500/1000 |
|
|
|
Líne speictrimeach@3dB |
kHz |
<20 |
20dB líneathrúth/20 |
|
|
Seachtú Mód Taobh Cóimheas |
dB |
≥60 |
|
|
|
Éagobhsaíocht tonnfhad |
MHz |
≤±25 |
|
|
|
Modh Oibre |
— |
CW |
Solas leanúnach |
|
|
Éagobhsaíocht cumhachta (Gearrthéarma 15 nóiméad) |
dB |
≤ ±0.02 |
Coibhéis ≤ ±0.5% |
|
|
Éagobhsaíocht cumhachta (8 n-uaire fadtéarmach) |
dB |
≤ ±0.05 |
Coibhéis ≤ ±1.2% |
|
|
Cineál snáithín |
— |
Dia duit 1060 |
Polarú randamach |
|
|
— |
PM980（PER>23dB） |
Polarú líneach |
||
|
Cineál nascóirí Pigtail |
— |
FC/APC |
Incheaptha |
|
|
Toise |
50/100/200mW |
mm |
255(W)×285(D)×115(H) |
B1: Benchtop |
|
500/1000mW |
255(W)×322(D)×115(H) |
B2: Benchtop |
||
|
50/100/200mW |
125(W)×150(D)×31.5(H) |
M31: Modúl |
||
|
500/1000mW |
139(W)×235(D)×70(H) |
M70: Modúl |
||
|
Soláthar cumhachta |
V |
100~240V AC, <30W |
Benchtop |
|
|
DC 12V, 24W |
Modúl |
|||
|
Comhéadan Cumarsáide |
— |
DB9 Baineann(RS232) |
|
|
|
Teocht oibriúcháin |
℃ |
-5~+35 |
|
|
|
Teocht stórála |
℃ |
-40 ~ +85 |
|
|
● speictreach líneathrúth ≤20KHz;
● Uile-snáithín cuas athshondach DFB;
● Tonnfhad cobhsaí gan modh hopping.
● LiDAR;
● Fuaimiúil braiteoirí, hidreafóin;
● Snáithín Braiteadh Dáilte snáthoptaice.

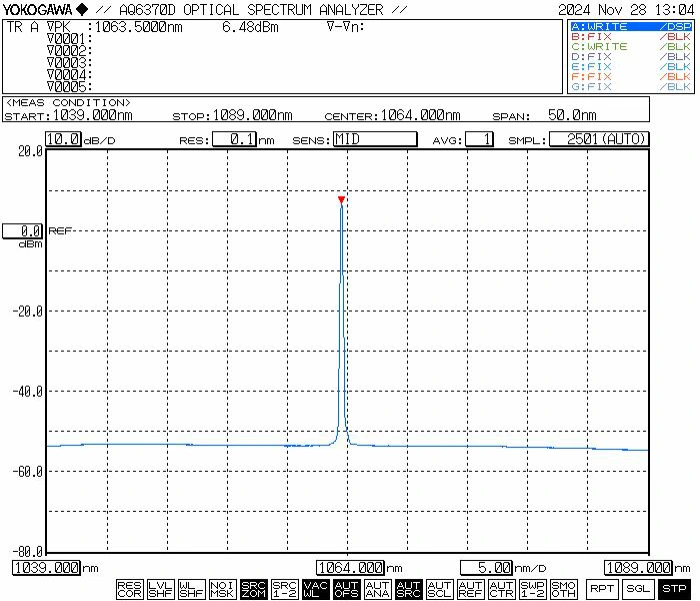

● Speictream tipiciúil: 1064nm

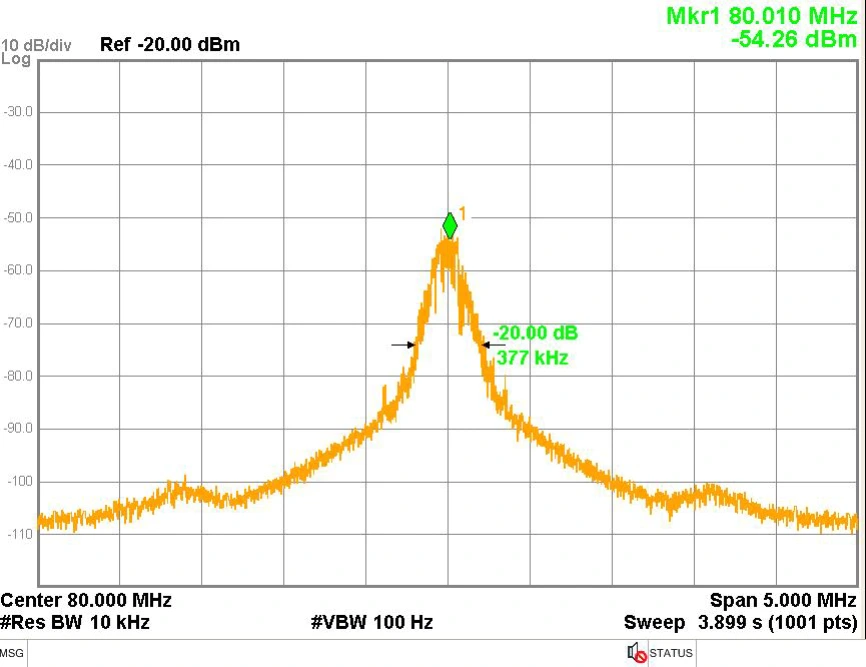

● Líneathrú tipiciúla: líneáil speictreach 3dB≤20 KHz (comhionann 20dB líneáil / 20)

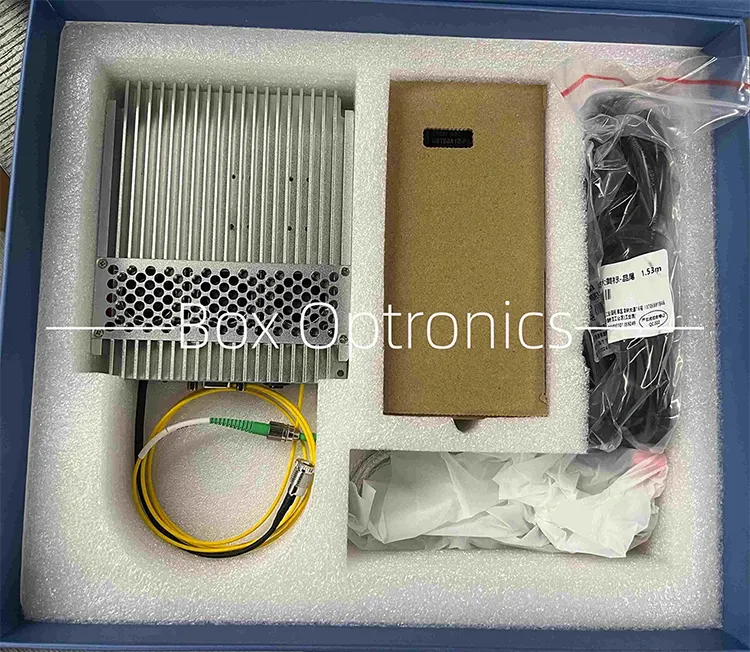

● Sampla pacáistithe

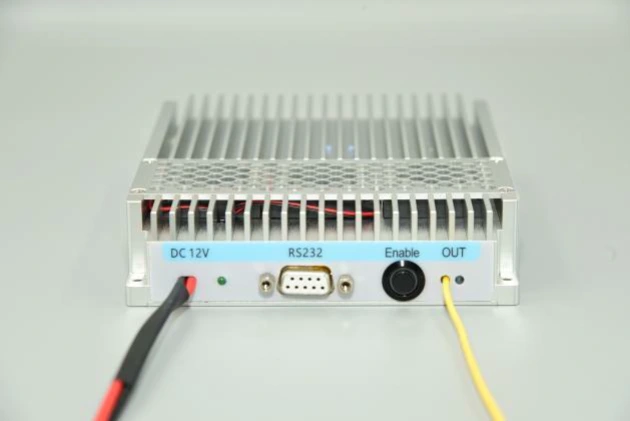

Step1.Appearance: Áirítear sa mhodúl a cónascaire cumhachta, táscaire cumhachta, comhéadan cumarsáide RS232, aschur lasc gníomhachtaithe, agus calafort snáithín aschuir léasair.
Step2.Power Supply: Úsáideann an calafort cumhachta DC5.5 × 2.1mm caighdeánach comhéadan. Ná húsáid ach an t-oiriúntóir cumhachta comhoiriúnaithe bunaidh (DC5V nó DC12V). Féadfaidh oiriúntóirí cumhachta míchuí damáiste a dhéanamh don fhoinse solais. Cumhacht cónascaire U-chruthach Tá cábla chun nascadh le lasc-sholáthar cumhachta ar fáil ach é a iarraidh ag an am an cheannaigh.
Step3.Connecting an snáthoptaice Geansaí: Bain an caipín deannaigh as an cónascaire snáithíní, iniúchadh an aghaidh deiridh le haghaidh éilliú nó damáiste, agus glaineacht a chinntiú roimh nascadh le daoine eile feistí snáithíní nó trealamh tástála. Maidir le samhlacha ard-chumhachta, tá splicing comhleá molta.
Setp4.Connecting an Modúl le Óstach Ríomhaire: Bain úsáid as an cábla sonraí sraitheach USB-RS232 atá san áireamh chun an modúl a nascadh leis an ríomhaire. Suiteáil an tiománaí sraitheach tiomnaithe (arna sholáthar ag an monaróir) chun cumarsáid a chumasú. Gan an tiománaí, na bogearraí óstach ní féidir ceangal leis an modúl.
Step5.Software:An Ceadaíonn bogearraí óstach cumhacht aschuir a choigeartú agus aschur léasair a rialú trí an cnaipe "SoftActive" (féach léaráid comhéadan thíos). Na bogearraí socraíonn taispeántais stádas reatha caidéil, cumhacht aschuir, agus monatóireacht teochta.
Oibríochtaí bogearraí Step6.Specific: Mar a thaispeántar sa léaráid, tar éis seoladh an ósta bogearraí ríomhaireachta, roghnaigh an uimhir port srathach ceart ar dtús sa Liosta port srathach "PortList", agus cliceáil ar an "OpenPort" cnaipe chun an port srathach a oscailt. An "Cumhacht" agus "LDTemp" taispeánfaidh fuinneoga ansin cumhacht aschuir reatha an mhodúil agus teocht an chaidéil. Cuir isteach an luach reatha tiomáint caidéil sa réimse "Reatha" agus cliceáil an cnaipe "SET". Bíonn éifeacht ag na socruithe agus an fhoinse solais aschuireann cumhacht optúil ach amháin nuair a aistríonn an cnaipe fisiciúil araon an solas modúl foinse agus an cnaipe "SoftActive" sna bogearraí a iompú ar. Caithfidh uimhir leagain na mbogearraí ríomhaireachta óstaigh na bogearraí a mheaitseáil leagan sonraithe sa tuarascáil tástála táirge; is féidir an leagan bogearraí a fháil i dtuarascáil tástála gach táirge.
Cuimhne Step7.Parameter: Tá socruithe agus stádas cumraithe trí na bogearraí sábháilte go huathoibríoch sa mhodúil cuimhne inmheánach. Níl aon nasc ríomhaire óstach ag teastáil mura bhfuil paraiméadair gá modhnú.
|
Ainm |
Tonnfhad |
Cumhacht aschuir |
Cumhacht inchoigeartaithe (roghnach) |
Cineál snáithín |
Toise |
|
LNL |
-XXXX |
-XX |
-X |
-XX |
-X |
|
Léasair snáithíneach líneála caol |
1064: 1064 nm |
50:50mW 100:100mW 200:200mW 500:500mW 1000:1000mW |
T: cumhacht inchoigeartaithe |
SM: Dia duit 1060 PM: PM980 |
B1/B2: Binse M31/M70 : Modúl |
m.sh.: NLFL-1064-50-T-SM-M
(Eolas ordaithe: 1064nm 20kHz Léasair Snáithín Líneach Ultra-Chaol, Cumhacht aschuir 50mW, inchoigeartaithe cumhachta, snáithín SM, pacáiste modúl).
Le haghaidh riachtanas saincheaptha eile, déan teagmháil le: sales06@boxoptronics.com
● Téarmaí athfhriotail
(1) EXW:
Má tá cuntas DHL/UPS/FedEx agat, molann Box Optronics úsáid a bhaint as an EXW. Seolaimid trí do chuntas; ní ghearraimid an costas loingseoireachta.
(2) DAP:
Mura bhfuil cuntas agat, réamhíoc an costas loingseoireachta le do thoil na táirgí.
(3)Eile
● Téarmaí íocaíochta
Tá PayPal agus T/T ar fáil.
Tógann sé 10-15 lá oibre le haghaidh táirgeadh. (Má tá roinnt i stoc, déanfar é a sheoladh níos tapúla.)
Seans go dtógfaidh an lóistíocht idirnáisiúnta 3-5 lá oibre.
● Ní mholtar an t-aschur a chur isteach agus a dhíphlugáil go minic nascóirí snáithíní chun éilliú deannaigh a sheachaint, rud a d'fhéadfadh méadú a bheith mar thoradh air caillteanas isteach nó dhó ar an aghaidh deireadh cónascaire snáithín.
● Glan nascóirí snáithíní le cuimilteán gan lint agus déan iniúchadh le a brathadóir aghaidh deireadh snáithín roimh nascadh. Ceangail/dícheangail snáithíní i gcónaí gan chumhacht chun deireadh-aghaidh dó a sheachaint. Ní mór go mbeadh na nascóirí snáthoptaice clúdaithe le caipíní deannaigh.
● Más gá an snáithín aschuir a nascadh le snáithín eile, is é molta a úsáid splicer comhleá.
● Nuair a bheidh tú ag tosú, deimhnigh ar dtús go bhfuil an lasc cumhachta agus an eochair lasc a mhúchadh, agus ansin an soláthar cumhachta a nascadh. Nuair a shutting síos, ar dtús an lasc eochair a mhúchadh, agus ansin an soláthar cumhachta a dhícheangal tar éis an aschuir Téann solas táscaire amach. Ná gearrtha amach go díreach an soláthar cumhachta nuair a bheidh an tá foinse solais ag obair.
● Tabhair aird le do thoil ar thaise-cruthúnas, deannach-cruthúnas agus frith-chreimeadh, agus é a stóráil in áit thirim.
● Tréimhse Bharántas:
Deisiúchán nó athsholáthar saor in aisce do lochtanna neamhspreagtha laistigh de 1 bliain ó cheannach. Seirbhísí cothabhála íoctha ar fáil tar éis 1 bhliain.
● Eisiaimh ó Bharántas In Aisce:
Le linn na tréimhse bharántas saor in aisce, seirbhísí deisithe nó athsholáthair saor in aisce cuirfear ar fáil iad le haghaidh lochtanna de bharr saincheisteanna cáilíochta táirgí. Mar sin féin, Box Coinníonn Optronics an ceart chun seirbhísí deisiúcháin in aisce a dhiúltú sna nithe seo a leanas cásanna laistigh den tréimhse bharánta:
(1) Damáiste de bharr fachtóirí nádúrtha (m.sh., tintreach, deannach) nó tionchair timpeallachta.
(2) Mífheidhmeanna mar gheall ar oibriú míchuí an úsáideora.
(3) Damáiste fisiceach soiléir de bharr earráid dhaonna.
(4) Díchóimeáil, modhnú nó deisiú neamhúdaraithe.
(5) Lipéid bharánta athraithe nó neamhiomlán ar an tithíocht.
(6) Damáiste nó caillteanas le linn iompair.
