1. Réamhrá an Foinse Caidéal Ard-chumhachta Snáithín Ilmhód 1064nm
2. Sonraíochtaí Teicniúla
3. Gnéithe Táirge
4. Feidhmchláir tipiciúla
5. Accessories Caighdeánach
6. Treoir Oibriúcháin Sábháilte
7. Faisnéis a Ordú
8. Bileog sonraí
9. Téarmaí athfhriotail agus íocaíocht
10. Am luaidhe
11. Nótaí Oibriúcháin agus Cothabháil
12. Dearbhú Cáilíochta agus Seirbhís Tar éis Díolacháin

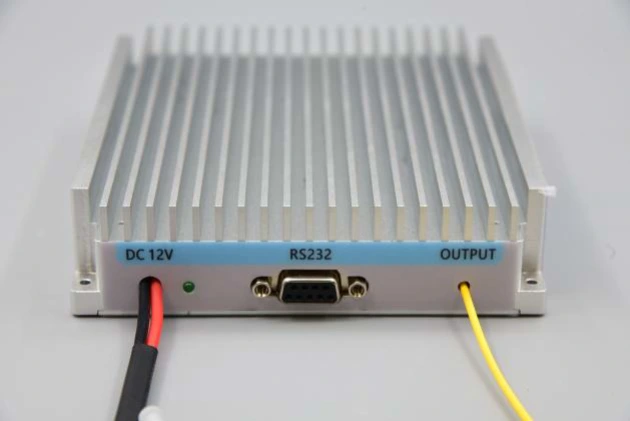

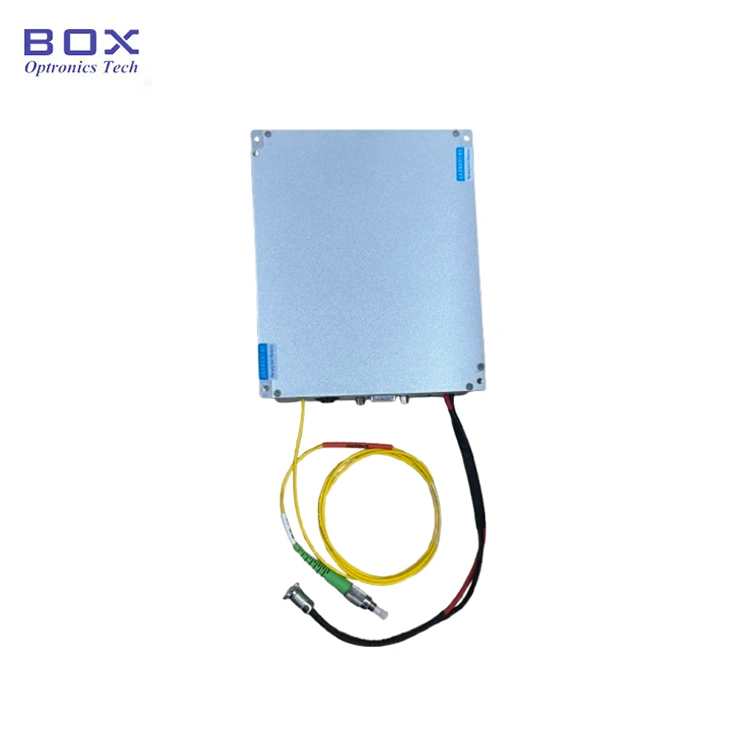

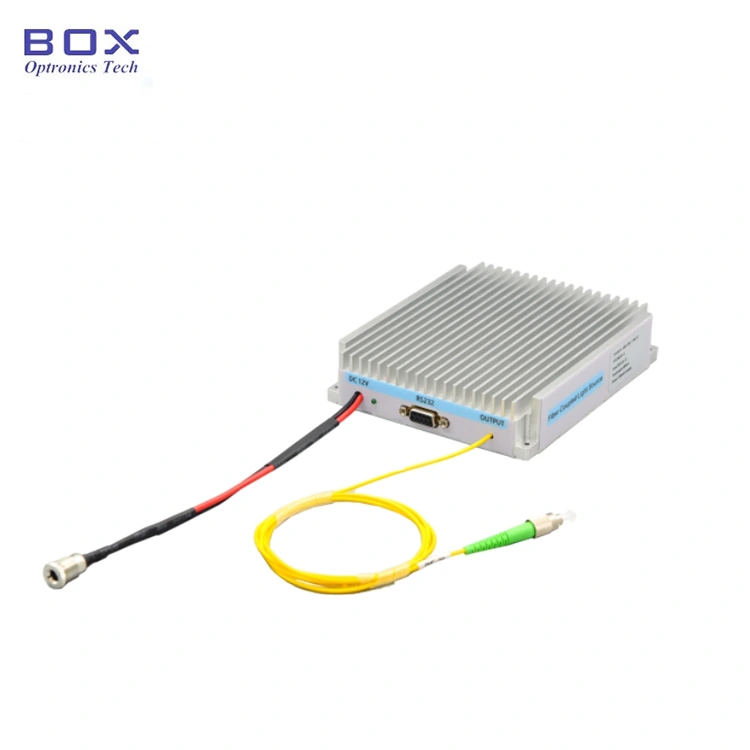

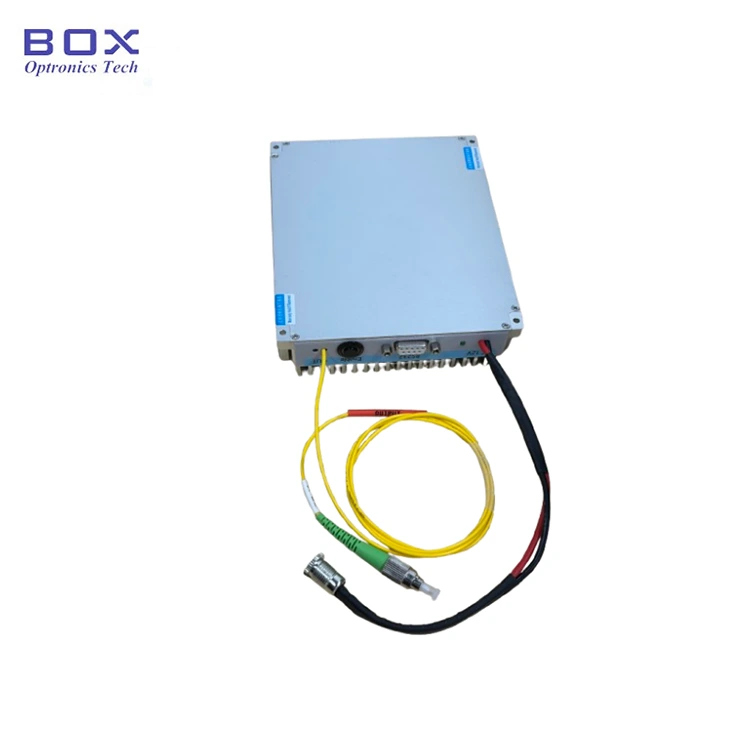

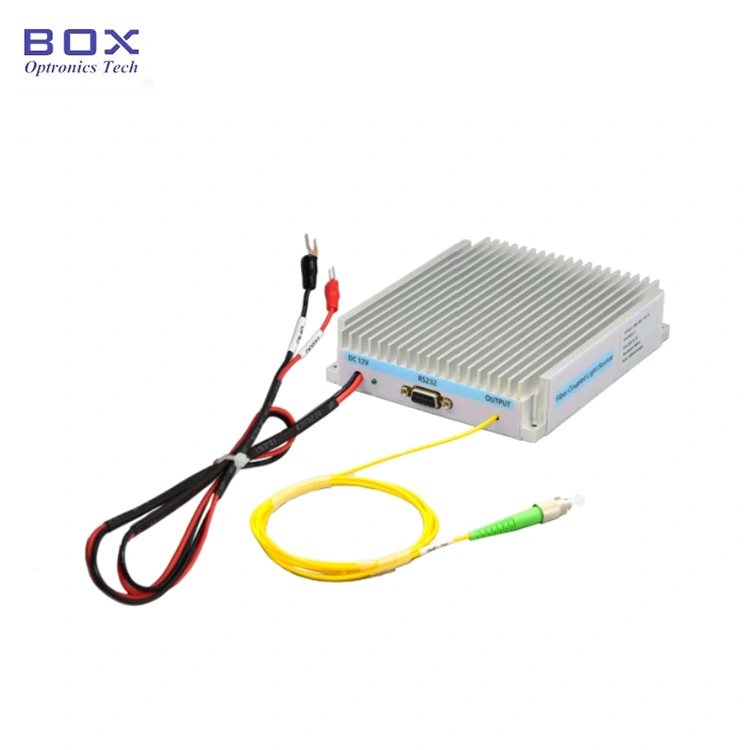

Tá an fhoinse léasair ard-chumhachta 1064nm bunaithe ar a sliseanna léasair leathsheoltóra ardfheidhmíochta, le 105/125um aschur nasctha le snáithín, agus ciorcad tiomána sruth tairiseach atá deartha chun a chinntiú go sábháilte agus cobhsaí oibriú an léasair. oiriúnach le haghaidh feidhmchláir i gcaidéalú léasair snáithín, bithleighis, agus mar sin de. Le linn úsáide fadtéarmach, ba cheart aird a thabhairt ar an diomailt teasa na foinse léasair.
|
Paraiméadair |
Aonad |
Min. |
Clóscríobh. |
uas. |
Nótaí |
|
Tonnfhad oibriúcháin |
nm |
1054 |
1064 |
1074 |
|
|
Cumhacht aschuir |
W |
8 |
9 |
|
|
|
20 |
25 |
|
|
||
|
45 |
50 |
|
|
||
|
Modh oibriúcháin |
- |
CW |
|
||
|
Éagobhsaíocht cumhachta |
dB |
≤±0.02 (15min.); ≤ ± 0.05 (8 uair an chloig) |
≤±0.5%; ≤±1.2% |
||
|
Cineál snáithín |
- |
105/125 |
0.22NA |
||
|
Ceanglóir snáithín |
- |
FC/PC nó SMA |
|
||
|
Comhéadan cumarsáide |
- |
DB9 Baineann(RS232) |
|
||
|
Toise |
mm |
125(L)×150(W)×31(H) |
Modúl |
||
|
Toise |
mm |
195(W)×220(D)×120(H) |
Benchtop |
||
|
Soláthar cumhachta |
VDC |
12V/15A |
Modúl |
||
|
Soláthar cumhachta |
VAC |
100-240VAC |
Benchtop |
||
|
Teocht oibriúcháin. |
℃ |
+15 ~ +50 |
|
||
|
Teocht stórála |
℃ |
-30 ~ +70 |
|
||
● Ard-chobhsaíocht;
● Ard cumhacht aschuir;
● Pacáiste modúl le monatóireacht cumarsáide le haghaidh comhtháthú éasca;
● Cuir nascóir FC/UPC nó SMA905 ar fáil.
● Caidéalú léasair snáithín;
● Bithleighis;
● Próiseáil léasair ábhar.
● Gabhálais Caighdeánacha
|
|
Gabhálais |
Cainníocht |
|
1 |
Foinse caidéil (Óstach Modúl) |
1 |
|
2 |
Cábla Sonraí USB-RS232 DB9 |
1 |
|
3 |
Cuibheoir Cumhachta (Roghnach) |
1 |
|
4 |
Tuarascáil Tástála Táirge |
1 |
Step1.Unpacking: Roimh thionól, seiceáil cibé an bhfuil na gabhálais go léir críochnaithe, lena n-áirítear modúl foinse caidéil, sonraí USB cábla, adapter cumhachta, tuarascáil tástála, etc.
Step2. Soláthar cumhachta: Ceangailte le DC soláthar cumhachta lasctha nó soláthar cumhachta rialaithe a chomhlíonann a gcumhacht riachtanais soláthair. Bain úsáid as an adapter cumhachta comhoiriúnaithe bunaidh amháin (DC12V). Féadfaidh oiriúntóirí cumhachta míchuí damáiste a dhéanamh don fhoinse solais. (Soláthraítear cuibheoir cumhachta de réir caighdeáin voltais áitiúla.)
Step3.Connecting snáithín aschuir: Oscail an caipín deannaigh ag an cónascaire snáithín nó flange, seiceáil an aghaidh deireadh snáithín, agus ceangail an snáithín nó splice an snáithín leis an bhfeiste nó leis an méadar cumhachta atá le tástáil tar éis a dhearbhú nach bhfuil aon truailliú agus damáiste ann.
Setp4.Connect leis an ríomhaire óstach: Úsáid an Cábla Sonraí USB-RS232 DB9 chun an Ard-chumhacht Snáithín Ilmhód 1064nm a nascadh Pump Foinse agus an ríomhaire; ní mór don ríomhaire tiomnaithe a shuiteáil ar dtús tiománaí port srathach chun an cábla sonraí calafoirt sraitheach USB-RS232 a aithint, ar shlí eile ní féidir na bogearraí ríomhaireachta óstaigh agus an modúl foinse solais a bheith i gceart nasctha agus curtha in iúl. Iarr ar Box Optronics an tiománaí.
Step5.Control bogearraí: Soláthraíonn Bosca Optronics an t-ordú sraitheach nó bogearraí ríomhaire chun rialú a dhéanamh ar theocht LD reatha agus LD an Snáithín Ilmhód 1064nm Foinse Caidéal Ard-chumhachta. Roghnaigh an port ceart, socraigh an sruth agus teocht, ansin cliceáil ar an gcnaipe oscailte. (Chun damáiste a chosc, ramp suas an tiomáint reatha go mall ag an oibríocht tosaigh. Ná cuir sruth iomlán i bhfeidhm láithreach.)
Step6.After úsáid, cliceáil ar an gcnaipe dhúnadh, mhúchadh an soláthar cumhachta, agus dhícheangal an nasc snáithín.
|
Ainm |
Tonnfhad |
Cumhacht aschuir |
Cineál snáithín |
Cónascaire |
Pacáiste |
|
BFL |
-XXXX |
-XX |
XX |
-XX |
-X |
|
foinse Pump Laser |
1064: 1064 nm |
8:8W 20:20W 45:45W |
M1: 105/125um M2: 200/220um Eile |
FU:FC/UPC SMA: SMA905 Eile |
M: Modúl B: Benchtop |
m.sh.: BFL-1064-20M1 -FU-M
(Eolas ordaithe: 1064nm Foinse Caidéal Ard-chumhachta Snáithín Ilmhód, 20W cumhacht aschuir, le snáithín 105/125um 0.22NA, cónascaire FC / UPC, pacáiste modúl).
Le haghaidh riachtanas saincheaptha eile, déan teagmháil le: sales06@boxoptronics.com
● Téarmaí athfhriotail
(1) EXW:
Má tá cuntas DHL/UPS/FedEx agat, molann Box Optronics úsáid a bhaint as an EXW. Seolaimid trí do chuntas; ní ghearraimid an costas loingseoireachta.
(2) DAP:
Mura bhfuil cuntas agat, réamhíoc an costas loingseoireachta le do thoil na táirgí.
● Téarmaí íocaíochta
Tá PayPal agus T/T ar fáil.
Tógann sé thart ar 15 lá oibre le haghaidh táirgeadh. (Má tá roinnt i stoc, déanfar é a sheoladh níos tapúla.)
Seans go dtógfaidh an lóistíocht idirnáisiúnta 3-5 lá oibre.

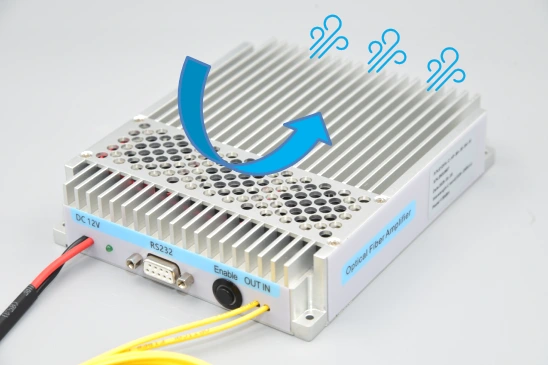

● Le linn úsáide fadtéarmach, ba cheart aird a thabhairt ar an teas diomailt na foinse léasair. Ba cheart an fhoinse léasair a shocrú ar an teas doirteal agus fuaraithe ag fan.
● Sula n-úsáidtear foinse léasair le cónascaire snáithíneach, is gá chun a chinntiú go bhfuil aghaidh deiridh an chónascaire snáthoptaice glan a sheachaint an breiseán snáthoptaice a dhó amach, nach bhfuil clúdaithe ag an bharántas saor in aisce.
● Cinntigh go bhfuil sábháilteacht léasair chuí á chaitheamh ag gach duine sa cheantar eyewear chun cosaint a dhéanamh ar an radaíocht a ghineann an léasair. Glactar leis go bhfuil an t-oibreoir eolach ar na contúirtí a bhaineann le hoibriú léasair agus cleachtais sábháilteachta léasair.
● Nuair a bhíonn an gléas in úsáid, is féidir leis an bhfeiste go leor vata optúla a astú radaíocht. Cruthaíonn sé seo guais sábháilteachta súl agus foinse teasa fhéideartha araon chun ábhair indóite a adhaint.
● Suiteáil stad beam leordhóthanach chun radaíocht optúil a ghabháil ón deireadh snáithín. A chinntiú go bhfuil an t-aschur dírithe ar stad bíoma cuí nó an sprioc atá beartaithe.
● Rampa i gcónaí an sruth a chuirtear i bhfeidhm ar an bhfeiste ó nialas go dtí an leibhéal atá ag teastáil. Cuir an nós imeachta seo ar ais agus an dé-óid á chasadh as.
● Beidh oibriú ag cumhachtaí agus teocht os cionn na sonraíochta dlús a chur le dul in aois gléas agus is féidir leis an gléas a scrios.
● Tréimhse Bharántas:
Deisiúchán nó athsholáthar saor in aisce do lochtanna neamhspreagtha laistigh de 1 bliain ó cheannach. Seirbhísí cothabhála íoctha ar fáil tar éis 1 bhliain.
● Eisiaimh ó Bharántas In Aisce:
Le linn na tréimhse bharántas saor in aisce, seirbhísí deisithe nó athsholáthair saor in aisce cuirfear ar fáil iad le haghaidh lochtanna de bharr saincheisteanna cáilíochta táirgí. Mar sin féin, Box Coinníonn Optronics an ceart chun seirbhísí deisiúcháin in aisce a dhiúltú sna nithe seo a leanas cásanna laistigh den tréimhse bharánta:
(1) Damáiste de bharr fachtóirí nádúrtha (m.sh., tintreach, deannach) nó tionchair timpeallachta.
(2) Mífheidhmeanna mar gheall ar oibriú míchuí an úsáideora.
(3) Damáiste fisiceach soiléir de bharr earráid dhaonna.
(4) Díchóimeáil, modhnú nó deisiú neamhúdaraithe.
(5) Lipéid bharánta athraithe nó neamhiomlán ar an tithíocht.
(6) Damáiste nó caillteanas le linn iompair.
