Is Snáithín Líneach Ultra-Chaol 1550nm 3kHz é seo Léasair glactha struchtúr cuas léasair DFB snáithín erbium-dhópáilte, le haschur CW cumhacht 50/100/200/500/1000mW roghnach, bandaleithead 3dB níos lú ná 3kHz, tonnfhad cobhsaí gan modh hopping. Tacaíonn sé le cumraíochtaí benchtop agus modúlach le comhéadan cumarsáide RS232 agus bogearraí monatóireachta don chóras comhtháthú. Oiriúnach do braite dáilte agus mar sin de.
|
Paraiméadar |
Aonad |
tipiciúil |
Athmharc |
|
|
Tonnfhad oibriúcháin |
nm |
1550±0.1 |
1540–1570 (saincheaptha) |
|
|
Tiúnadh teochta mall raon |
nm |
±0.1 |
|
|
|
Cumhacht aschuir |
mW |
50/100/200/500/1000 |
|
|
|
Líne speictrimeach@3dB |
kHz |
<3 |
20dB líneathrúth/20 |
|
|
Seachtú Mód Taobh Cóimheas |
dB |
≥60 |
|
|
|
Éagobhsaíocht tonnfhad |
MHz |
≤±25 |
|
|
|
Modh Oibre |
— |
CW |
Solas leanúnach |
|
|
Éagobhsaíocht cumhachta (Gearrthéarma 15 nóiméad) |
dB |
≤ ±0.02 |
Coibhéis ≤ ±0.5% |
|
|
Éagobhsaíocht cumhachta (8 n-uaire fadtéarmach) |
dB |
≤ ±0.05 |
Coibhéis ≤ ±1.2% |
|
|
Cineál snáithín |
— |
SMF-28 |
Polarú randamach |
|
|
— |
PM1550（PER>23dB） |
Polarú líneach |
||
|
Cineál nascóirí Pigtail |
— |
FC/APC |
Incheaptha |
|
|
Toise |
50/100/200mW |
mm |
255(W)×285(D)×115(H) |
B1: Benchtop |
|
500/1000mW |
255(W)×322(D)×115(H) |
B2: Benchtop |
||
|
50/100/200mW |
125(W)×150(D)×31.5(H) |
M31: Modúl |
||
|
500/1000mW |
139(W)×235(D)×70(H) |
M70: Modúl |
||
|
Soláthar cumhachta |
V |
100~240V AC, <30W |
Benchtop |
|
|
DC 12V, 24W |
Modúl |
|||
|
Comhéadan Cumarsáide |
— |
DB9 Baineann(RS232) |
|
|
|
Teocht oibriúcháin |
℃ |
-5~+35 |
|
|
|
Teocht stórála |
℃ |
-40 ~ +85 |
|
|
● speictreach líneathrúth ≤3 KHz;
● Uile-snáithín cuas athshondach DFB;
● Tonnfhad cobhsaí gan modh hopping;
● DB9 Cumarsáid baineann (RS232) le haghaidh comhtháthú éasca.
● LiDAR;
● Fuaimiúil braiteoirí, hidreafóin;
● Snáithín Braiteadh Dáilte snáthoptaice.

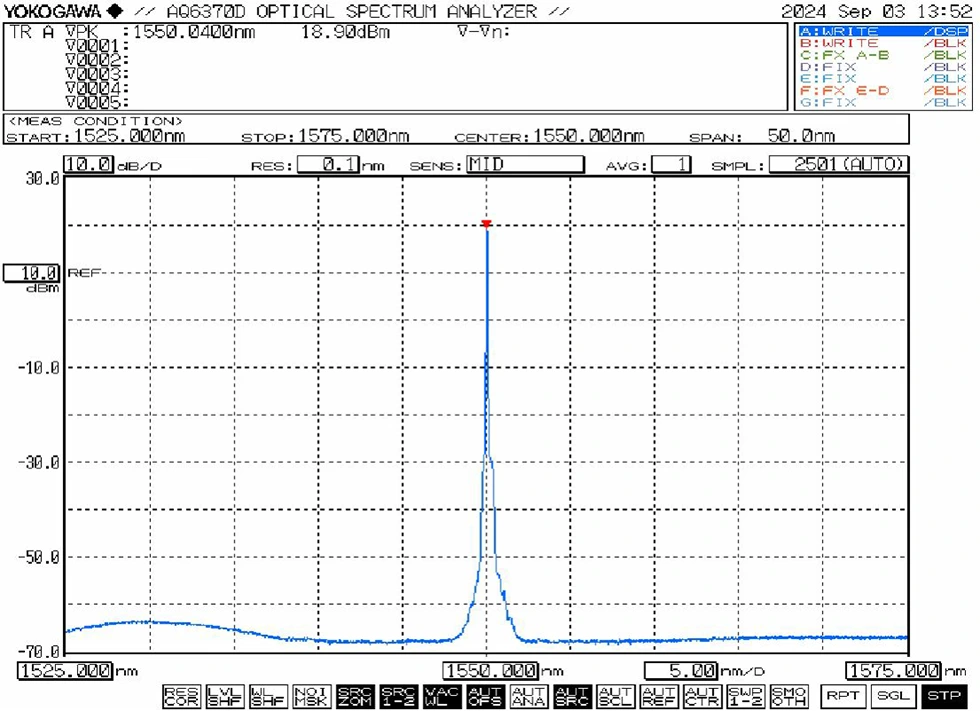

● Speictream tipiciúil: 1550nm

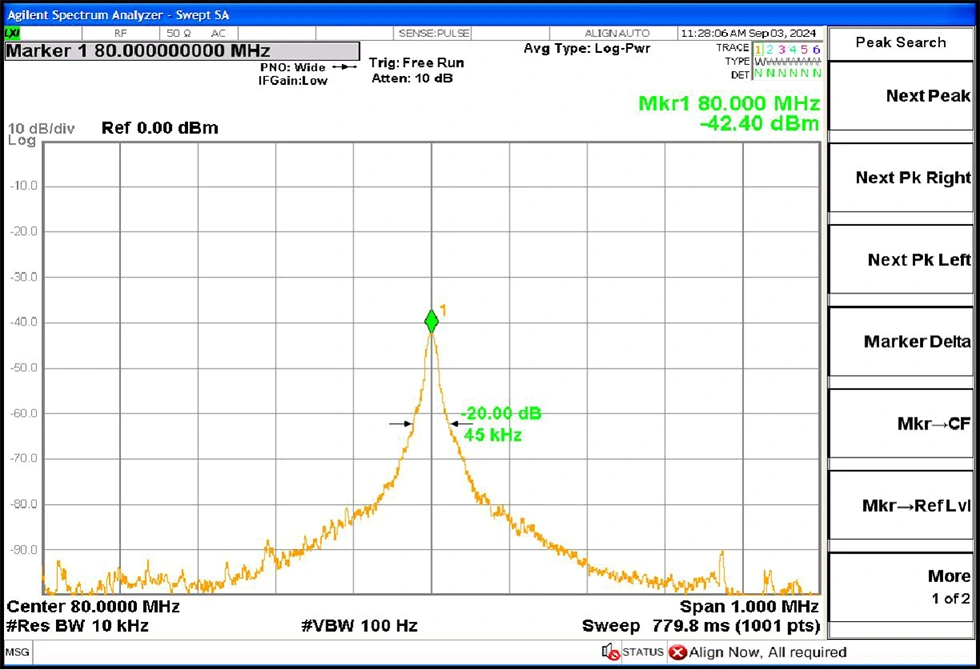

● Líneathrú tipiciúla: líneáil speictreach 3dB≤3 KHz (comhionann 20dB líneáil / 20)

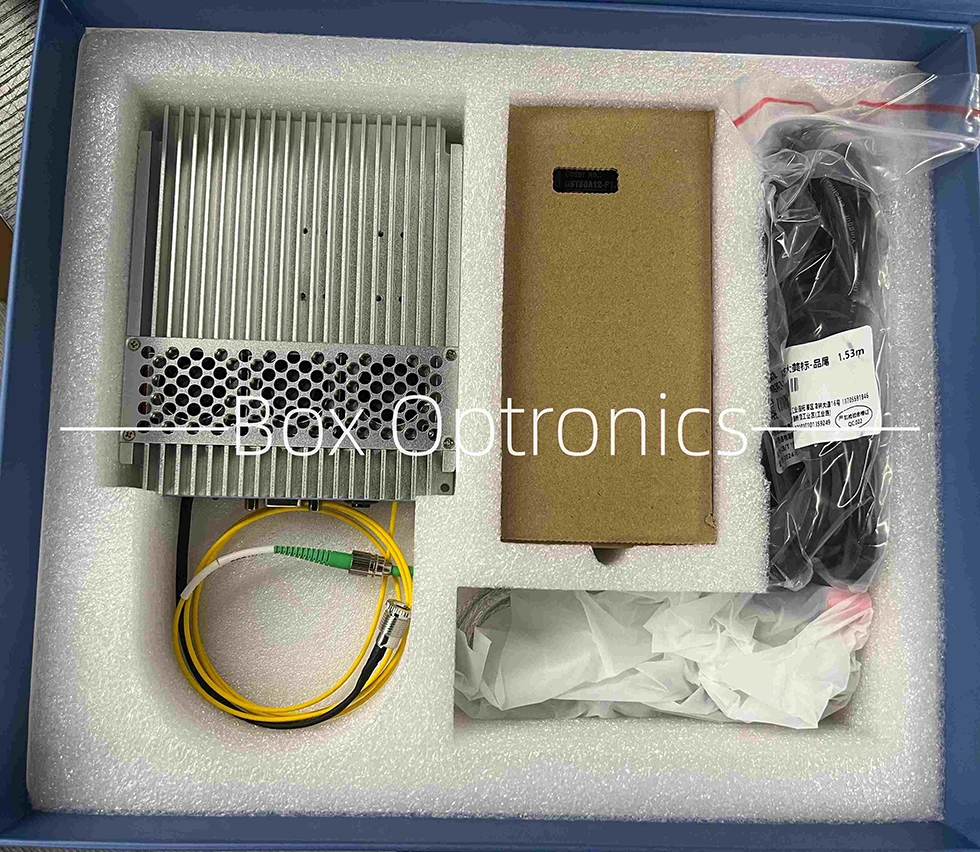

● Sampla pacáistithe

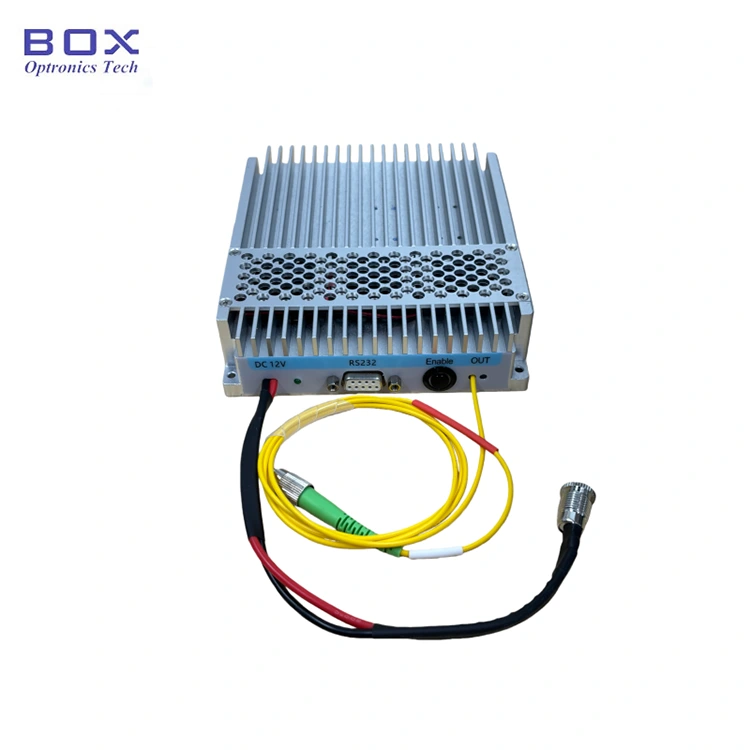

1.Appearance:Cuimsíonn an modúl cónascaire cumhachta, táscaire cumhachta, RS232 comhéadan cumarsáide, lasc gníomhachtaithe aschuir, agus calafort snáithín aschuir léasair.
2.Cumhacht Soláthar: Úsáideann an calafort cumhachta comhéadan caighdeánach DC5.5 × 2.1mm. Bain úsáid as an adapter cumhachta comhoiriúnaithe bunaidh amháin (DC5V nó DC12V). Féadfaidh oiriúntóirí cumhachta míchuí damáiste a dhéanamh don fhoinse solais. A U-chruthach tá cábla cumhachta cónascaire chun nascadh le soláthar cumhachta lasc ar fáil air iarratas tráth an cheannaigh.
3.Ceangail an Geansaí snáthoptaice: Bain an caipín deannaigh as an cónascaire snáithín, iniúchadh an aghaidh deiridh le haghaidh éillithe nó damáiste, agus a chinntiú glaineacht roimh nascadh le feistí snáithíní eile nó le trealamh tástála. Le haghaidh samhlacha ard-chumhachta, moltar splicing comhleá.
4.Ceangail an Modúl go Ríomhaire Óstach: Bain úsáid as an áireamh Cábla sonraí sraitheach USB-RS232 chun an modúl a nascadh leis an ríomhaire. Suiteáil an tiománaí sraitheach tiomnaithe (arna sholáthar ag an monaróir) chun cumarsáid a chumasú. Gan an tiománaí, ní féidir leis na bogearraí óstach ceangal leis an modúl.

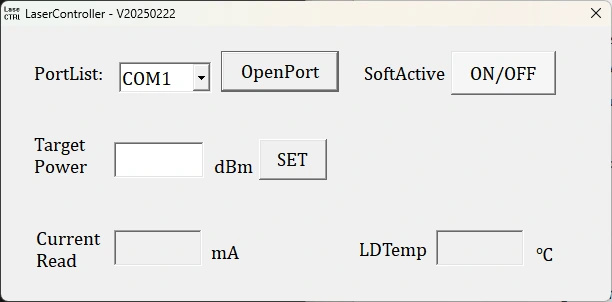

5.Software: Ceadaíonn an bogearraí óstach cumhacht aschuir a choigeartú agus aschur léasair a rialú tríd an Cnaipe "SoftActive". Taispeánann na bogearraí caidéil reatha, aschur cumhacht, agus stádas monatóireachta teochta.
Cuimhne 6.Parameter: Socruithe agus déantar stádas cumraithe trí na bogearraí a shábháil go huathoibríoch sna modúil cuimhne inmheánach. Níl aon nasc ríomhaire óstach ag teastáil mura bhfuil paraiméadair gá modhnú.
|
Ainm |
Tonnfhad |
Cumhacht aschuir |
Cumhacht inchoigeartaithe (roghnach) |
Cineál snáithín |
Toise |
|
LNL |
-XXXX |
-XX |
-X |
-XX |
-X |
|
Léasair snáithíneach líneála caol |
1550: 1550 nm |
50:50mW 100:100mW 200:200mW 500:500mW 1000:1000mW |
T: cumhacht inchoigeartaithe |
SM:SMF-28e PM: PM 1550 |
B1/B2: Binse M31/M70 : Modúl |
m.sh.: NLFL-1550-50-T-SM-M
(Eolas ordaithe: 1550nm 3kHz Léasair Snáithín Líneach Ultra-Chaol, 50mW cumhacht aschuir, inchoigeartaithe cumhachta, snáithín SM, pacáiste modúl).
Le haghaidh riachtanas saincheaptha eile, déan teagmháil le: sales06@boxoptronics.com
● Téarmaí athfhriotail
(1) EXW:
Má tá cuntas DHL/UPS/FedEx agat, molann Box Optronics úsáid a bhaint as an EXW. Seolaimid trí do chuntas; ní ghearraimid an costas loingseoireachta.
(2) DAP:
Mura bhfuil cuntas agat, réamhíoc an costas loingseoireachta le do thoil na táirgí.
(3)Eile
● Téarmaí íocaíochta
Tá PayPal agus T/T ar fáil.
Tógann sé thart ar 15 lá oibre le haghaidh táirgeadh. (Má tá roinnt i stoc, déanfar é a sheoladh níos tapúla.)
Seans go dtógfaidh an lóistíocht idirnáisiúnta 3-5 lá oibre.
1. Nótaí Oibríocht agus Cothabháil-1550nm 3kHz Ultra-Caol Líneach Léasair Snáithín
● Seachain nascóirí snáithíní a phlocáil/díphlugáil go minic chun cosc a chur orthu carnadh deannaigh agus damáiste aghaidh deiridh.
● Glan nascóirí snáithíní le cuimilteán gan lint agus déan iniúchadh le a brathadóir aghaidh deireadh snáithín roimh nascadh. Ceangail/dícheangail snáithíní i gcónaí gan chumhacht chun deireadh-aghaidh dó a sheachaint. Cap chónaisc neamhúsáidte le caipíní deannaigh.
● Stóráil an trealamh i dtimpeallacht thirim, saor ó thaise.
● Tréimhse Bharántas:
Deisiúchán nó athsholáthar saor in aisce do lochtanna neamhspreagtha laistigh de 1 bliain ó cheannach. Seirbhísí cothabhála íoctha ar fáil tar éis 1 bhliain.
● Eisiaimh ó Bharántas In Aisce:
Le linn na tréimhse bharántas saor in aisce, seirbhísí deisithe nó athsholáthair saor in aisce cuirfear ar fáil iad le haghaidh lochtanna de bharr saincheisteanna cáilíochta táirgí. Mar sin féin, Box Coinníonn Optronics an ceart chun seirbhísí deisiúcháin in aisce a dhiúltú sna nithe seo a leanas cásanna laistigh den tréimhse bharánta:
(1) Damáiste de bharr fachtóirí nádúrtha (m.sh., tintreach, deannach) nó tionchair timpeallachta.
(2) Mífheidhmeanna mar gheall ar oibriú míchuí an úsáideora.
(3) Damáiste fisiceach soiléir de bharr earráid dhaonna.
(4) Díchóimeáil, modhnú nó deisiú neamhúdaraithe.
(5) Lipéid bharánta athraithe nó neamhiomlán ar an tithíocht.
(6) Damáiste nó caillteanas le linn iompair.
