Aonraitheoir Optúil Ardchumhachta 1064nm

Forbhreathnú Táirge-1064nm Ard-chumhacht Optúil Isolator

Soláthraíonn Box Optronics an Aonraitheoir Optúil Ardchumhachta 1064nm, comhpháirt optúil éighníomhach ardfheidhmíochta atá deartha chun foinsí léasair, léasair síl, agus aimplitheoirí optúla a chosaint ó aiseolas optúil díobhálach de bharr solas frithchaite agus cúlscaipthe. Bunaithe ar éifeacht uainíochta Faraday, cuireann an t-aonraitheoir seo ar chumas tarchur solais neamh-cómhalartach, rud a ligeann don solas dul ar aghaidh le caillteanas íseal agus é ag blocáil solas treo droim ar ais le haonrú ard.

Tá an t-aonraitheoir 1064nm seo optamaithe le haghaidh córais léasair snáithíní ardchumhachta agus aimplitheoirí ag baint le gnáthchaillteanas cuir isteach, aonrú ard, agus cóimheas ard díothaithe. Tacaíonn sé le láimhseáil meánchumhachta suas le 10W agus buaicchumhacht suas le 10kW le haghaidh oibríocht ns pulse, rud a fhágann go bhfuil sé oiriúnach d'iarratais tionsclaíocha agus eolaíocha éilitheacha.

Príomhghnéithe-1064nm Ardchumhacht Optúil Isolator

• Ard leithlisiú: 30dB buaic-aonrú tipiciúil, íosmhéid 25dB

• Caillteanas ionsáite íseal

• Caillteanas ard ar ais

• Caillteanas íseal ag brath ar pholarú (PDL)

• Láimhseáil ardchumhachta: suas le 10W meánchumhacht

• Dearadh pacáiste dlúth agus láidir: 58×28×26mm

• Ar fáil i leaganacha PM (Cothabháil Polaraithe) agus leaganacha nach leaganacha PM iad

• Roghanna tonnfhaid iomadúla: 980nm, 1030nm, 1064nm

Feidhmchláir tipiciúla-1064nm Ardchumhacht Optúil Isolator

• Córais léasair snáithíní agus léasair snáithíní MOPA

• Aimplitheoirí snáithíní

• Uirlisí tástála optúla agus tomhais

• Córais braite snáthoptaice

• Cosaint léasair síl i slabhraí aimplitheoirí

• Córais léasair snáithíní ardchumhachta

• Saotharlanna taighde agus forbartha

• Córais phróiseála léasair thionsclaíocha

Sonraíochtaí Teicniúla-1064nm Ard-chumhacht Optúil Isolator

Sonraíochtaí Optúla (T=25°C)

Sonraíochtaí Meicniúla agus Comhshaoil

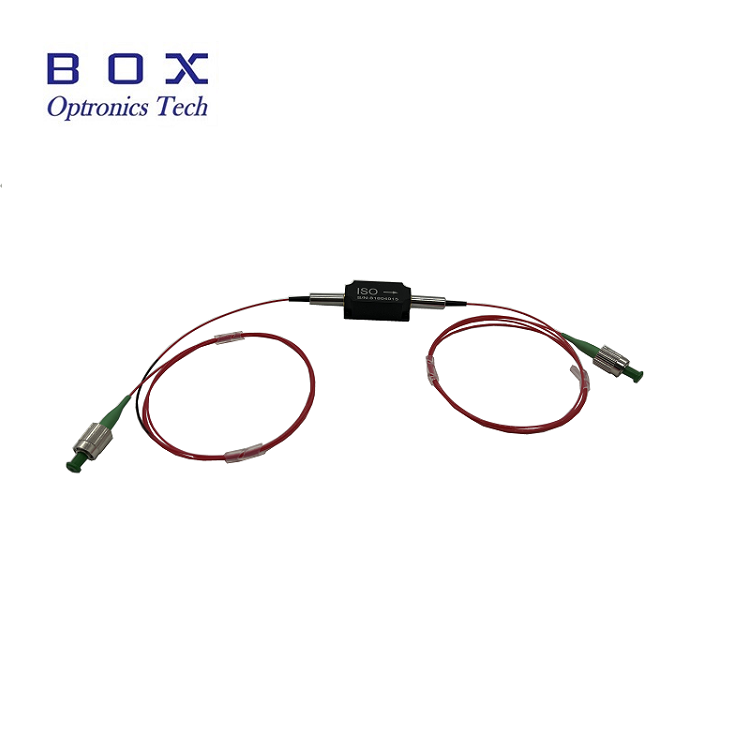

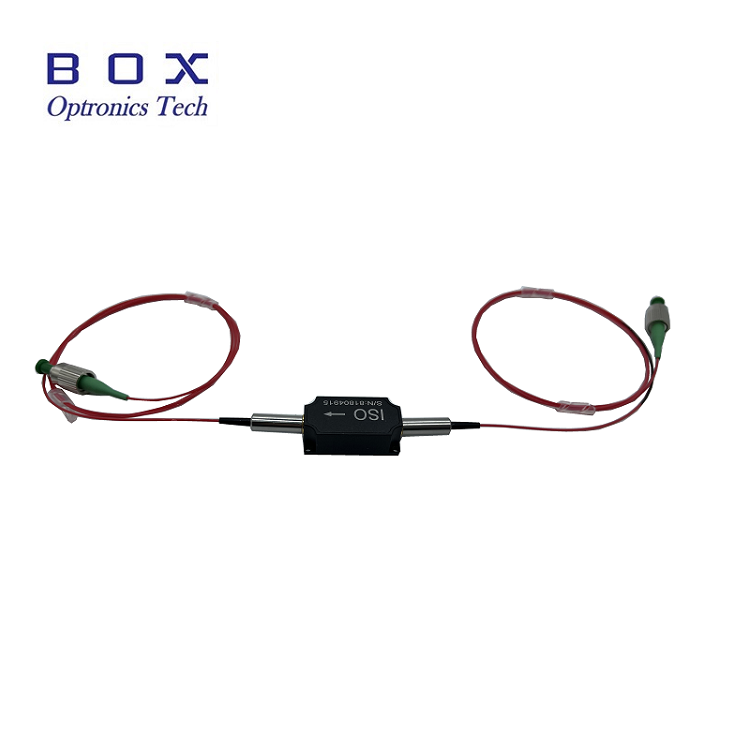

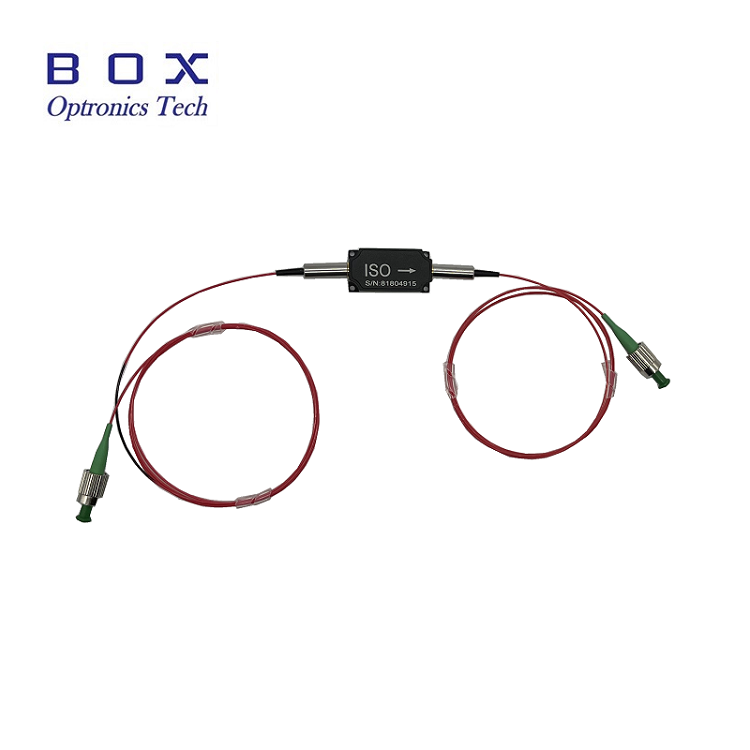

Sonraí Táirge-1064nm Ard-chumhacht Optúil Isolator

Cad is Aonraitheoir Optúil ann?

Is gléas éighníomhach optúil dhá phort é aonraitheoir optúil, ar a dtugtar aonraitheoir Faraday freisin, a cheadaíonn tarchur fabhrach i dtreo amháin agus aonrú ard a sholáthar sa treo eile. Is comhpháirt riachtanach é i gcórais léasair agus snáthoptaice chun foinsí léasair agus aimplitheoirí optúla a chosaint ó aiseolas optúil de bharr solas frithchaite agus cúlscaipthe.

Tá aonraitheoirí optúla bunaithe ar éifeacht Faraday, a úsáideann ábhar maighnéadoptach a rothlaíonn polarú an tsolais a théann tríd nuair a bhíonn sé faoi réir réimse maighnéadach. Comhcheangailte le polaraitheoirí, cuireann an rothlú polaraithe seo ar chumas tarchur optúil ar aghaidh agus aonrú ard an tsolais aisiompaithe.

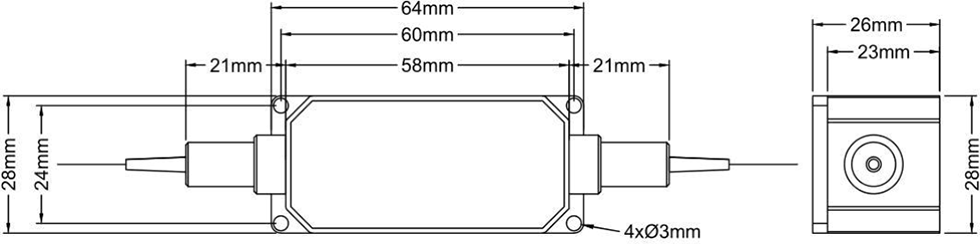

Toisí Pacáiste

Tá an t-aonraitheoir optúil ardchumhachta 1064nm pacáistithe i dtithíocht dhlúth, láidir leis na toisí seo a leanas (aonad: mm):

• Méid an phacáiste: 58 × 28 × 26 mm (L×W×H)

• Cumraíocht 2-phort le pigtails snáithíní

• 4 pholl gléasta (Ø3mm) le suiteáil slán

• Deartha d'iontaofacht ard agus cobhsaíocht theirmeach

Cén fáth Roghnaigh Bosca Optronics?

• Rialú cáilíochta dian le tástáil 100% roimh an loingsiú

• Praghsáil iomaíoch le cumas bulc-seachadta cobhsaí

• Roghanna saincheaptha solúbtha maidir le tonnfhad, cumhacht, snáithín agus nascóirí

• Tástáil shamplach ar fáil le haghaidh meastóireachta

• Seoladh domhanda le seachadadh tapa DHL, UPS, agus FedEx

• Leagan PM agus neamh-PM araon ar fáil

• Roghanna rátála ilchumhachta: 500mW go 10W

• Clúdach tonnfhaid leathan: 980nm, 1030nm, 1064nm

• Soláthar fadtéarmach iontaofa le haghaidh cainníochtaí táirgeachta

Eolas Ordú-1064nm Ard-chumhacht Optúil Aonraitheoir

Ainmníocht Mhúnla

HPMIS - XXXX - X - X - X - X - X - XX

Sampla: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

Aonraitheoir PM Ardchumhachta 1064nm, ais mall ag obair, ais tapa bac, snáithín PM Panda, feadán scaoilte 900μm, fad snáithín 1m, pacáiste 58x28x26mm, cumhacht láimhseála 10W

Sampla: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

Isolator Ardchumhachta 1064nm (neamh-PM), snáithín Hi1060, feadán scaoilte 900μm, fad snáithín 1m, pacáiste 58x28x26mm, cumhacht láimhseála 5W

Roghanna Saincheaptha atá ar Fáil

• Tonnfhad an ionaid: 980nm, 1030nm, 1064nm, tonnfhaid eile ar fáil arna iarraidh sin

• Rátáil cumhachta: 500mW, 1W, 2W, 5W, 10W, cumhacht níos airde ar fáil le haghaidh dearaí saincheaptha

• Cineál polaraithe: PM (Cothabháil Polaraithe) nó neamhPM (modh caighdeánach aonair)

• Cumraíocht ais PM: Ais mhall ag obair, an dá ais ag obair

• Cineál snáithín: snáithín PM Panda, Hi1060, snáithíní speisialtachta eile

• Fad snáithíní: 0.5m, 0.8m, 1m, 1.5m, 2m (faid saincheaptha ar fáil)

• Cineál pigtail: 250μm snáithín lom, feadán scaoilte 900μm, feadán scaoilte 3.0mm

• Méid an phacáiste: 58x28x26mm caighdeánach nó toisí pacáiste saincheaptha

• Leaganacha leithlisithe níos airde ar fáil d’fheidhmchláir éilitheacha

Le haghaidh riachtanais saincheaptha, téigh i dteagmháil lenár bhfoireann díolacháin le do shonraíochtaí.

Bileog Sonraí agus Tuarascáil Tástála-1064nm Aonraitheoir Optúil Ardchumhachta

Seoltar tuarascáil thástála chuimsitheach ar gach aonad a dhoiciméadaíonn paraiméadair feidhmíochta tomhaiste. Tá sonraíochtaí mionsonraithe sa chomhad PDF.

• Tuairisc thástála aonair san áireamh le gach aonad

Bileog sonraí

Téarmaí Athfhriotail agus Íocaíochta

Téarmaí Athfhriotail

• EXW

• DAP

• FOB

• Téarmaí eile: Déan teagmháil linn le do thoil chun iad a phlé.

Téarmaí Íocaíochta

• PayPal: Íocaíocht thapa agus shlán le haghaidh samplaí agus orduithe beaga

• T/T (Aistriú Bainc): Modh caighdeánach íocaíochta le haghaidh gnáthorduithe táirgthe

• Árachas Trádála Alibaba: Cosaint ordú slán d’idirbhearta ar líne le ráthaíocht ceannaitheora

• Cárta Creidmheasa: Tá PayPal  agus Alibaba ar fáil

• Téarmaí Íocaíochta Solúbtha: Soshannta

Am Luaidhe

• Táirgeadh caighdeánach: ~10-15 lá oibre

• Cumraíochtaí saincheaptha: 15-20 lá oibre

• Orduithe toirte: Déan teagmháil le do thoil le haghaidh sceideal táirgeachta

• Loingseoireacht idirnáisiúnta: ~3-5 lá oibre (DHL/UPS/FedEx express)

• Seirbhís bhrostaithe: Ar fáil ach é a iarraidh

Nótaí Oibríocht agus Láimhseáil-1064nm Ardchumhacht Optúil Aonraitheoir

Cosaint ESD

Cé gur feistí éighníomhacha iad aonraitheoirí optúla, tá gá le láimhseáil chuí chun feidhmíocht agus iontaofacht a choinneáil.

• Oibrigh ar dhromchla glan saor ó dheannach

• Seachain teagmháil dhíreach a dhéanamh leis na aghaidheanna deiridh snáithíní

• Coinnigh caipíní deannaigh ar chónaisc nuair nach bhfuil siad in úsáid

• Úsáid cosaint cheart ESD le linn láimhseála agus suiteála

• Láigh go cúramach chun dochar a dhéanamh do mhurga snáithíní

Láimhseáil Snáithín

• Seachain an iomarca lúbthachta ar an snáithín

• Ná tarraing agus ná casadh na míolta móra snáithíní

• Nascairí snáithíní a ghlanadh sula nasctar iad ag úsáid uirlisí glantacháin cuí

• Úsáid caipíní deannaigh i gcónaí nuair nach bhfuil an cónascaire in úsáid

• Déan iniúchadh ar aghaidh deiridh an tsnáithín le haghaidh damáiste roimh úsáid

• Ná níos mó ná uasualach teanntachta (5N)

Cúrsaí Láimhseála Cumhachta

• Cinntigh nach sáraíonn an chumhacht ionchuir an t-uasráta rátáilte

• Úsáid monatóireacht cheart cumhachta chun ró-ualach a sheachaint

• Ceadaigh do dhiomailt teasa ceart ag leibhéil arda cumhachta

• Cuir isteach ar doirteal teasa le haghaidh oibriú leanúnach ardchumhachta

Suiteáil agus Suiteáil

• Déan an t-aonraitheoir a shuiteáil go slán agus na 4 pholl gléasta in úsáid agat

• Ailíniú ceart a chinntiú chun caillteanas breise a íoslaghdú

• Bíodh go leor spáis agat le haghaidh ga lúbthachta snáithíní

• Oibrigh laistigh den raon teochta sonraithe le haghaidh iontaofachta

• Seachain strus meicniúil ar na míolta móra snáithíní

• Cinntigh treoshuíomh ceart poirt don treo comhartha ceart

• Fíoraigh an treo chun tosaigh/cúl roimh an tsuiteáil

Dearbhú Cáilíochta

Tá Box Optronics tiomanta do chomhpháirteanna optúla ardchaighdeáin a sholáthar le feidhmíocht iontaofa. Déantar dianthástáil agus rialú cáilíochta ar ár n-aonraitheoirí optúla ardchumhachta go léir roimh an loingsiú.

Bharántas

• Barántas teoranta 12 mhí ón dáta seolta

• Clúdaíonn an barántas lochtanna in ábhair agus sa cheardaíocht

• Deisiúchán nó athsholáthar saor in aisce d’aonaid lochtacha faoi bharántas

• Ní chlúdaíonn an barántas damáiste ó mhí-úsáid, mí-láimhseáil nó modhnú neamhúdaraithe
