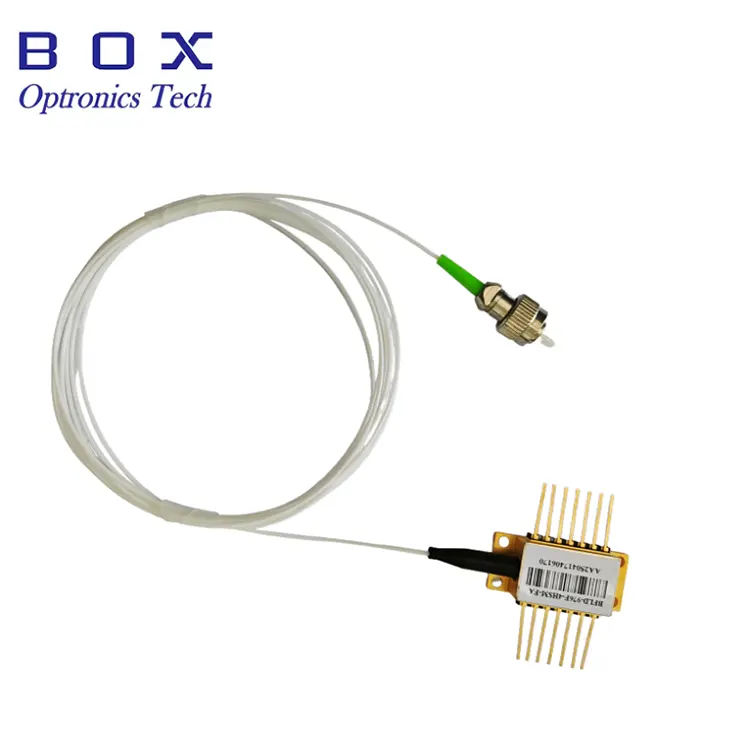

Is léasair ardfheidhmíochta aiseolais dáilte MQW é an Léasair DFB 1582nm le haghaidh Braite Gáis H2S ó Box Optronics atá deartha chun suilfíd hidrigine (H₂S) a bhrath agus braite snáthoptaice. Is é an cruinneas tonnfhad +/-1nm, is é an raon tonnfhad 1581-1583nm, agus seachadann sé íoschumhacht aschuir optúil 10mW trí shnáithín SM nó PM. Tacaíonn an TEC comhtháite agus teirmeastar 10kΩ le cobhsú tonnfhad, agus cuireann comhéifeacht sruth tonnfhad 0.01nm/mA ar chumas tiúnadh tonnfhad mín. Laghdaíonn aonraitheoir optúil ≥30dB ais-mhachnamh, agus soláthraíonn an pacáiste féileacán 14-bioráin le dhá rogha pinout comhtháthú córas solúbtha.
· Tonnfhad an ionaid: 1582nm , +/- 1nm lamháltas WL (raon 1581–1583nm)
· Ardchumhacht aschurtha optúil: 10mW / 20mW
· Cóimheas faoi chois taobh-mhód ard: ≥35dB íosta, 40dB tipiciúil (CW)
· Aonraitheoir optúil ionsuite: ≥30dB leithlisiú
· Fuaraitheoir teirmeachleictreach comhtháite (TEC) agus teirmeastar 10kΩ le haghaidh cobhsú tonnfhad

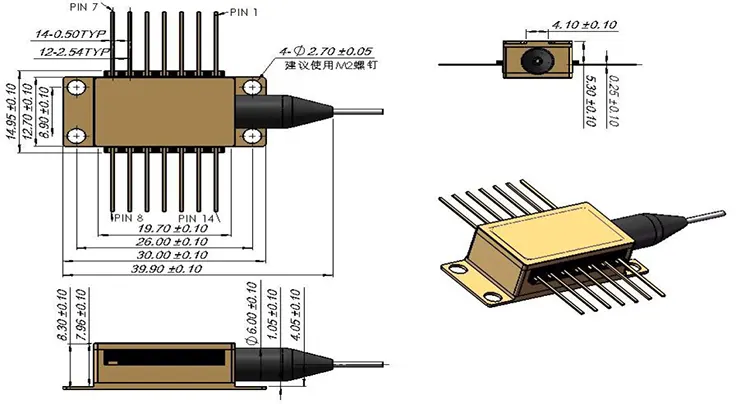

· Pacáiste féileacán 14-bioráin de chaighdeán an tionscail, roghanna pinout Cineál 1 agus Cineál 2
· Snáithín SM nó muiceoil shnáithíneach PM
· Brath agus monatóireacht gáis suilfíd hidrigine (H2S) trí úsáid a bhaint as TDLAS
· Speictreascópacht mhodhnúcháin tonnfhaid (WMS) le haghaidh H2S a bhrath
· Monatóireacht sábháilteachta agus comhshaoil H₂S tionsclaíoch
· Anailís ar ola & gás, ceimiceach agus fuíolluisce
· Próiseas monatóireachta gáis agus anailís ar astaíochtaí
· Uirlisí speictreascópachta NIR agus anailíse gáis
· Comhtháthú OEM in anailíseoirí gáis H₂S agus i gcórais sábháilteachta tionscail
|
Paraiméadar |
Siombail |
Coinníoll |
Min. |
Clóscríobh. |
uas. |
Aonad |
|
Teocht Stórála |
Ts |
- |
-40 |
- |
85 |
°C |
|
Teocht Cás Oibriúcháin |
Barr |
- |
-20 |
- |
70 |
°C |
|
Ar Aghaidh Reatha |
MÁ |
CW |
- |
- |
200 |
mA |
|
Voltas Droim ar ais Léasair |
VLR |
- |
- |
- |
2 |
V |
|
PD Ar Aghaidh Reatha |
IFPD |
- |
- |
1.1 |
5 |
mA |
|
Voltas Droim ar ais PD |
VRPD |
- |
- |
5 |
10 |
V |
|
TEC Reatha |
ITEC |
- |
- |
0.8 |
1.5 |
A |
|
Voltas TEC |
VTEC |
- |
- |
1.5 |
3.5 |
V |
|
Paraiméadar |
Siombail |
Coinníoll Tástála |
Min. |
Clóscríobh. |
uas. |
Aonad |
|
Tonnfhad an Ionaid |
λc |
TL=15~35°C, CW |
1581 |
1582 |
1583 |
nm |
|
Cumhacht Aschuir Optúil |
PO |
- |
10 |
- |
- |
mW |
|
Reatha Tairseach |
ITH |
- |
- |
10 |
35 |
mA |
|
Éifeachtúlacht Fána |
η |
CW, PO=5mW |
0.05 |
0.11 |
0.2 |
mW/mA |
|
Reatha Oibriúcháin |
Iop |
PO=10mW, CW |
- |
100 |
120 |
mA |
|
Líneáil speictreach |
LW |
FWHM |
- |
3 |
- |
MHz |
|
Voltas Ar Aghaidh Laser |
VF |
CW, PO=10mW |
- |
1.2 |
3.0 |
V |
|
Monatóireacht a dhéanamh ar Reatha Dorcha |
ID |
- |
- |
- |
0.1 |
μA |
|
bandaleithead (-3dB) |
BW |
- |
- |
2.5 |
- |
GHz |
|
Cóimheas um Shochtadh Taobh-Mód |
SMSR |
CW |
35 |
40 |
- |
dB |
|
Leithlisiú Optúil |
- |
-10 |
30 |
- |
- |
dB |
|
Torann ar Dhéine Choibhneasta |
RIN |
CW, PO=5mW |
- |
-145 |
- |
dB/Hz |
|
Teocht Socraigh TEC |
Ts |
- |
15 |
- |
35 |
°C |
|
Impedance Ionchuir |
ZIN |
- |
22 |
25 |
28 |
Ω |
|
Teirmeastar Reatha |
TFC |
- |
10 |
- |
100 |
μA |
|
Friotaíocht Teirmeastair |
RTH |
TL=25°C |
9.5 |
10 |
10.5 |
kΩ |
|
TEC Reatha |
ITEC |
TL=25°C, TC=70°C |
- |
- |
1.5 |
A |
|
Voltas TEC |
VTEC |
TL=25°C, TC=70°C |
- |
- |
3.5 |
V |
|
Cumas TEC |
ΔT |
Tc=70°C |
- |
- |
50 |
°C |
|
Sruth Tonnfhad (EOL) |
Δλ |
25 bliain saoil |
- |
- |
±0.1 |
nm |
|
Comhéifeacht Teocht Tonnfhad |
Δλ/ΔT |
TEC 15°C go 35°C |
- |
0.09 |
- |
nm/°C |
|
Comhéifeacht Reatha Tonnfhad |
Δλ/ΔI |
- |
- |
0.01 |
- |
nm/mA |
|
Bioráin |
Cur síos |
Bioráin |
Cur síos |
|
1 |
Teirmeastar |
14 |
NC (Gan Ceangal) |
|
2 |
Teirmeastar |
13 |
Anóid Léasair (+) |
|
3 |
Laofacht Léasair DC (Catod) (-) |
12 |
Catóid léasair RF (-) |
|
4 |
Anóid Monatóir PD (-) |
11 |
Anóid Léasair (+) |
|
5 |
Cathóid Monatóir PD (+) |
10 |
NC (Gan Ceangal) |
|
6 |
CCE (+) |
9 |
Talamh Cás |
|
7 |
CCE (-) |
8 |
Talamh Cás |
|
Bioráin |
Cur síos |
Bioráin |
Cur síos |
|
1 |
CCE (+) |
14 |
CCE (-) |
|
2 |
Teirmeastar |
13 |
Talamh Cás |
|
3 |
Anóid Monatóir PD (-) |
12 |
NC (Gan Ceangal) |
|
4 |
Cathóid Monatóir PD (+) |
11 |
Catóid léasair (-) |
|
5 |
Teirmeastar |
10 |
Anóid Léasair (+) |
|
6 |
NC (Gan Ceangal) |
9 |
NC (Gan Ceangal) |
|
7 |
NC (Gan Ceangal) |
8 |
NC (Gan Ceangal) |
BFLD - XXXX - XX - XX - XX (-X)
Sampla: BFLD-1582-10SM-FA
|
Réimse |
Cód |
Cur síos |
|
Cineál Léasair |
BFLD |
Sraith DFB dé-óid léasair |
|
Tonnfhad |
1582 |
1582nm (ar fáil freisin: 1310, 1550, CWDM, tonnfhaid eile) |
|
Cumhacht Aschuir |
10 |
10mW (ar fáil freisin: 20mW, saincheaptha) |
|
Cineál Snáithín |
SM / PM |
SM = Mód Aonair (SMF-28e); PM = Polarú-chothabháil |
|
Cineál nascóirí |
FA/SA |
FA = FC/APC; SA = SC/APC; Cónaisc eile ar fáil |
|
Pinout |
NULLComment/2 |
NULLComment = Cineál 1 (réamhshocraithe); 2 = Cineál 2 |
A: Tá gnéithe ionsúcháin H₂S sa réigiún tonnfhad 1582nm agus tá sé léirithe le haghaidh braite rian H₂S ag baint úsáide as léasair DFB agus teicnící TDLAS/QEPAS. I TDLAS, déantar an tonnfhad léasair a scanadh ar fud an sprioclíne ionsúite, agus déantar anailís ar an ionsú mar thoradh air chun tiúchan H₂S a chinneadh. Tá an réigiún 1582nm comhoiriúnach freisin le comhpháirteanna caighdeánacha snáthoptaice agus teicneolaíocht léasair DFB aibí. Cumasaíonn líneach caol agus SMSR ard rialú tonnfhaid beacht le haghaidh braite speictreascópach.
A: Is féidir le ais-mhachnamh ó chónaisc snáithíní, gaschealla, scoilteoirí bhíoma, agus comhpháirteanna optúla eile a bheith ina chúis le haiseolas optúil, rud a fhágann go bhfuil luaineachtaí cumhachta aschuir, éagobhsaíocht mód, agus éagobhsaíocht tonnfhad. Sochtann aonróir optúil ionsuite le leithlisiú ≥30dB aiseolas optúil agus cabhraíonn sé le hoibriú cobhsaí léasair agus bonnlínte tomhais a choinneáil. Tá a éifeachtúlacht thar a bheith luachmhar i gcórais TDLAS atá bunaithe ar shnáithíní a bhfuil machnaimh optúla suntasacha acu.
A: Is é an MOQ 1pc. Tá méideanna beaga ar fáil le haghaidh T&F, fréamhshamhla, agus meastóireacht tosaigh, agus is féidir tacú le méideanna níos mó le haghaidh táirgeadh anailísí gáis agus cláir OEM. Déan teagmháil lenár bhfoireann díolacháin le haghaidh praghsanna bunaithe ar do chainníocht riachtanach.
A: Tá. Tairgeann Box Optronics léasair DFB ag tonnfhaid éagsúla a mheaitseáiltear le gnéithe ionsúcháin gáis le haghaidh TDLAS agus feidhmchláir speictreascópacha eile. I measc na dtonnfhad atá ar fáil tá réitigh le haghaidh H₂S, CO₂, CH₄, H₂O, CO, NH₃, O₂, agus gáis eile. Déan teagmháil linn le do chuid riachtanas gáis agus tonnfhad sprice le haghaidh athbhreithniú féidearthachta agus luachan.
