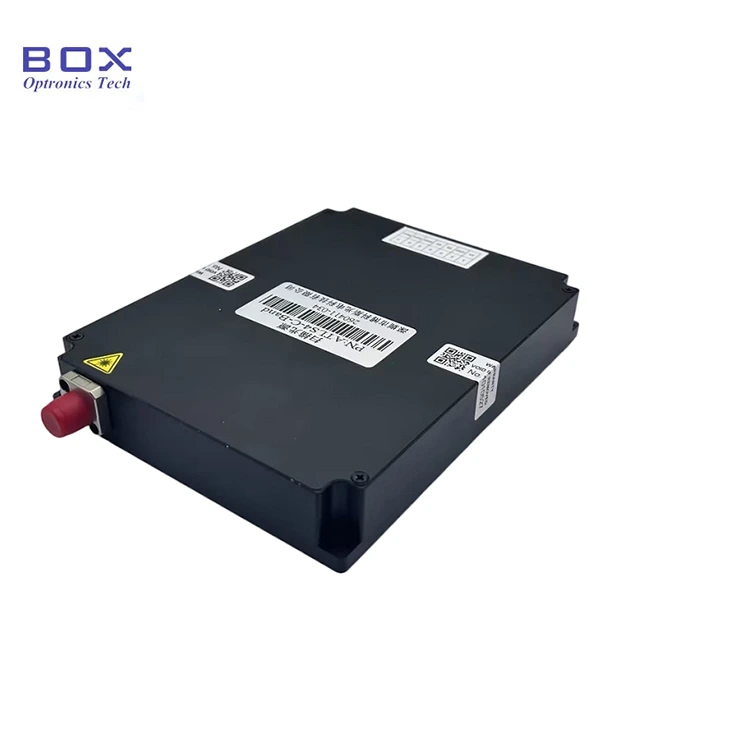

Modúl Léasair Tunable C-Band

Forbhreathnú ar an Táirge-Modúl Léasair Tunable C-Band

Is modúl léasair tunable dlúth, comhtháite é an Modúl Léasair Tunable C-Band (Sraith ATLS4 / HTLS4) ó Box Optronics a chlúdaíonn an raon tonnfhad iomlán C-bhanna agus aschur snáithín-chúpláilte.

Tá an tsamhail ATLS4 uasmhéadaithe le haghaidh tiúnadh tonnfhad beachta, ag soláthar céime tonnfhad tipiciúil de 10 pm, ≤100 µs am aistrithe tonnfhad, agus feidhmíocht líneála caol faoi bhun 5 MHz. Tá sé oiriúnach d'fheidhmchláir a éilíonn cruinneas ard speictreach, lena n-áirítear ceistiú FBG, tréithriú scagaire optúil caolbhanda, tástáil comhpháirteanna DWDM, agus tomhais fótóinic beachtas.

Tá an tsamhail HTLS4 deartha le haghaidh feidhmchláir um scanadh tapa tonnfhaid, ina bhfuil freagra tapa tiúnála tonnfhaid síos go 1 s, cumas scanadh ardluais ar mó é ná 1000 nm/s, agus thart ar 1 MHz líneathrú. Tá sé optamaithe le haghaidh braite FBG dinimiciúil, tástáil comhpháirteanna optúla ard-thréchuir, agus feidhmchláir éadála speictreach tapa.

Roinneann an dá mhúnla an pacáiste meicniúil céanna, comhéadan leictreach, agus cumraíocht aschuir snáithíní, rud a ligeann do dhearthóirí córais an grád feidhmíochta cuí a roghnú bunaithe ar riachtanais iarratais gan an dearadh comhtháthú meicniúil nó leictreach a athrú.

Príomhghnéithe-C-Banna Modúl Léasair Tunable

• Raon leathan tonnfhaid banda C: 1525–1568nm (ATLS4) / 1525–1569nm (HTLS4)

• Cruinneas ard-tonnfhad: ±10pm iomlán, cobhsaíocht ±2pm, <3pm atrialltacht

• Luas tiúnta gasta: ≤100µs (ATLS4) / ≤1µs (HTLS4) in aghaidh na céime

• Ardluas scanadh: >40nm/s ag céim 10pm (ATLS4) / >1000nm/s ag céim 20pm (HTLS4)

• Céim mhín tonnfhad: 10pm tipiciúil (ATLS4) / 20pm tipiciúil (HTLS4)

• Ardchumhacht aschurtha: >10dBm(10mW) trasna raon iomlán tiúnta

• Cobhsaíocht cumhachta den scoth: ±0.05dBm

• Maoile cumhachta maith: ≤±0.3dB

• Cóimheas ard faoi chois taoibhmhóid: >35dB (ATLS4) / >40dB (HTLS4)

• Torann ísealdéine choibhneasta: <-135dB/Hz

• Líne caola: <5MHz (ATLS4) / ~1MHz tipiciúil (HTLS4), statach

• Aschur caighdeánach cónascaire snáithíní FC/APC

• Fachtóir foirm modúl dlúth: 134x104x21mm

• Soláthar DC 5V, <5W tomhaltas cumhachta tipiciúil

• Raon leathan teochta oibriúcháin: -20°C go +65°C

Iarratais tipiciúla-C-Banna Modúl Laser Tunable

• Córais dí-mhodúla agus ceistiúcháin ghríleanna Bragg Fiber (FBG).

• Tástáil agus tréithriú gléas éighníomhach optúil (caillteanas ionsáite, cailleadh fillte, freagra scagaire)

• Tástáil ilphléacsálaí comhpháirte agus tonnfhaid DWDM

• Córais braite snáthoptaice chun teocht, brú agus creathadh a thomhas

• Faireachán struchtúrach sláinte ar dhroichid, tolláin, píblínte agus lanna tuirbíní gaoithe

• Foinsí léasair in-intuáilte chun speictream optúil a thomhas agus a anailísiú

• Taighde agus forbairt i saotharlanna fótóinic agus cumarsáide optúla

• Comhtháthú OEM i dtrealamh optúil tástála agus tomhais

Sonraíochtaí Táirge-C-Banna Modúl Léasair Tunable

Sonraíochtaí Optúla agus Tonnfhad

Sonraíochtaí Meicniúla agus Leictreach

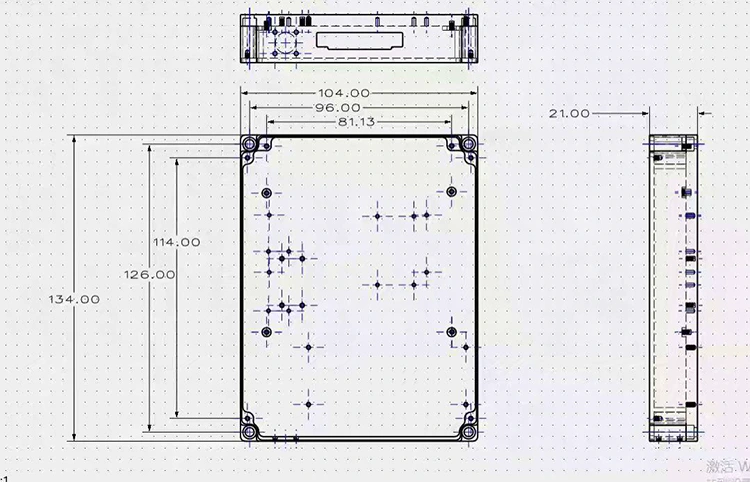

Toisí Pacáiste-C-Banna Modúl Léasair Tunable

Toisí an Mhodúil: 134mm (L) × 104mm (W) × 21mm (H)

Eolas Ordú-C-Banna Modúl Léasair Tunable

Ainmníocht Mhúnla

XTLS4-C-Banna

Samplaí: ATLS4-C-Band, HTLS4-C-Band

Ceisteanna Coitianta (CC) -C-Band Modúl Léasair Tunable

C: Cad é an difríocht idir samhlacha ATLS4 agus HTLS4?

A: Roinneann an ATLS4 agus HTLS4 an pacáiste meicniúil céanna, an comhéadan leictreach, agus an t-aschur snáithíneach, ach tá difríocht idir iad i luas tiúnta, méid céim, agus feidhmíocht líneála.

Soláthraíonn leagan caighdeánach TheATLS4 méid céim tonnfhad 10 pm, ≤100 µs am aistrithe tonnfhad aon-chéim, luas scanadh > 40 nm/s (céim 10 pm), agus líneáil chaol de <5 MHz, rud a fhágann go bhfuil sé oiriúnach le haghaidh tomhais speictreach ardtaifigh agus tréithriú beachtas optúil.

Soláthraíonn leagan ardluais TheHTLS4 ≤1 µs am aistrithe tonnfhad aonchéime agus luas scanadh > 1000 nm/s le taifeach céim tonnfhad 20 pm, rud a fhágann go bhfuil sé oiriúnach le haghaidh ceistiúchán tapa FBG, braite snáithín dinimiciúil, agus tástáil comhpháirteanna optúla ard-thréchur.

Roghnaigh an tsamhail bunaithe ar do riachtanais iarratais maidir le luas scanadh, taifeach tonnfhaid, agus cóimheas comhartha-go-torann.

C: An féidir an fhoinse léasair seo a úsáid le haghaidh córais cheistiúcháin FBG?

A: Tá. Tá na modúil léasair intiúnta ATLS4 agus HTLS4 oiriúnach go forleathan do chórais cheistiúcháin FBG. Ligeann a gcumas beacht tiúnadh tonnfhad, taifeach ard-thonnfhad, agus aschur optúil cobhsaí rianú cruinn a dhéanamh ar athruithe tonnfhad FBG de bharr athruithe teochta, brú agus creathadh. Tá an ATLS4 optamaithe le haghaidh anailíse speictreach ardtaifigh, agus soláthraíonn an HTLS4 cumas scanadh ardluais le haghaidh braite FBG dinimiciúil agus tomhais ard-thréchuir.

C: Cad é an chumhacht aschuir agus maoile cumhachta?

A: Seachadann an dá mhúnla cumhacht aschuir > 10dBm thar an raon tiúnta iomlán, le cobhsaíocht cumhachta ± 0.05dBm agus maoile cumhachta ≤ ± 0.3dB. Coinníonn an lúb rialaithe cumhachta comhtháite cumhacht aschuir comhsheasmhach mar go bhfuil an tonnfhad tiúnta, ag laghdú earráidí tomhais de bharr éagsúlachta cumhachta.

C: Cad é an chainníocht íosta ordú (MOQ)?

A: Is é an MOQ 1 aonad. Tacaímid le cainníochtaí ordú solúbtha, ó aonaid aonair le haghaidh T&F agus fréamhshamhaltú go táirgeadh toirte le haghaidh comhtháthú OEM. Déan teagmháil lenár bhfoireann díolacháin le haghaidh praghsanna ar leith ag do chainníocht riachtanach.

Datasheet-C-Banna Modúl Léasair Intunable

Modúl Léasair Tunable ATLS4-C-Band

Modúl Léasair Tunable HTLS4-C-Band

Modúl Léasair Tunable Am Luaidhe-C-Band

• Táirgeadh caighdeánach: 1 ~ 2  seachtain

• Orduithe toirte: Déan teagmháil linn le do thoil le haghaidh sceideal táirgeachta

• Orduithe saincheaptha: 3~4 seachtaine

• Loingseoireacht idirnáisiúnta: ~5 lá oibre (DHL/UPS/FedEx Express)

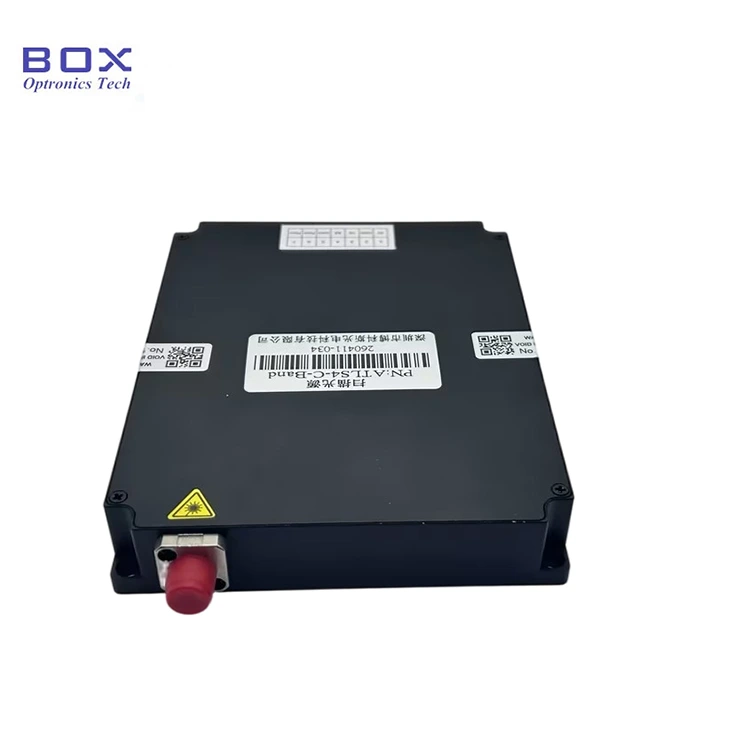

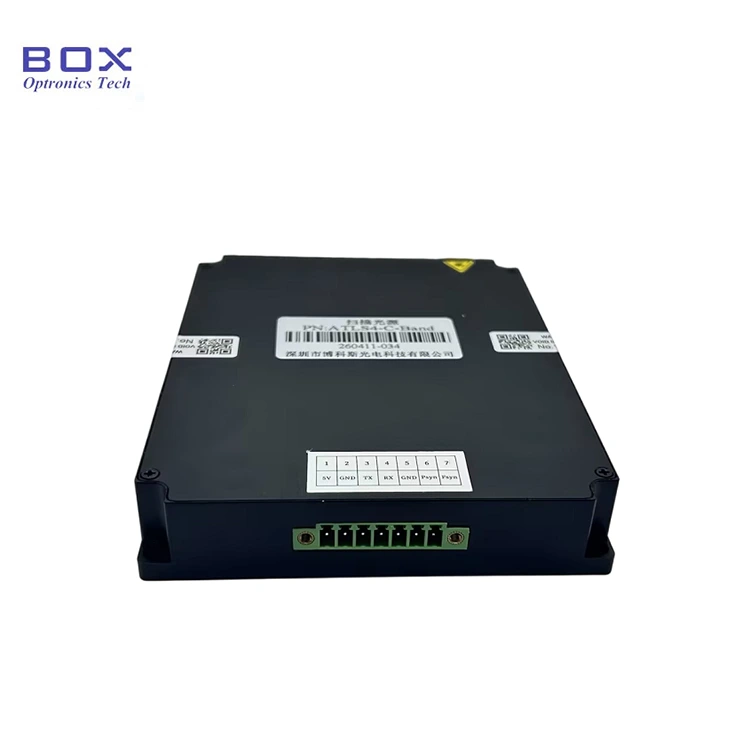

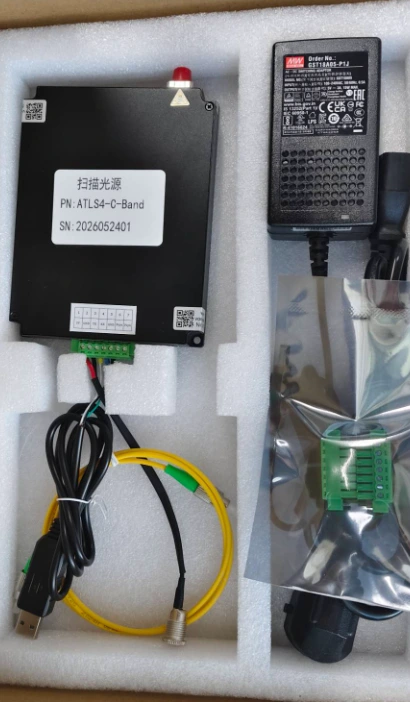

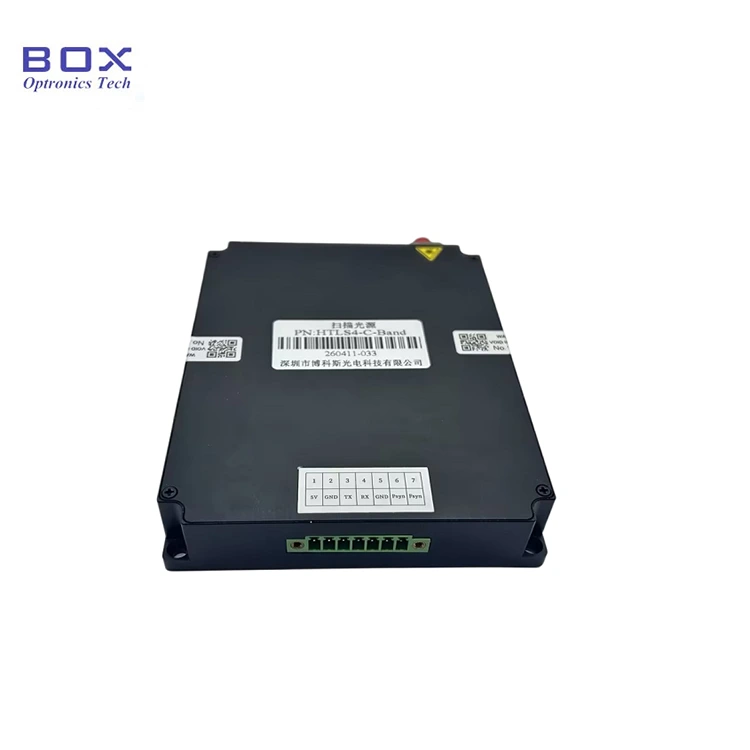

Grianghraf ar an táirge iarbhír-C-Banna Modúl Léasair Tunable
