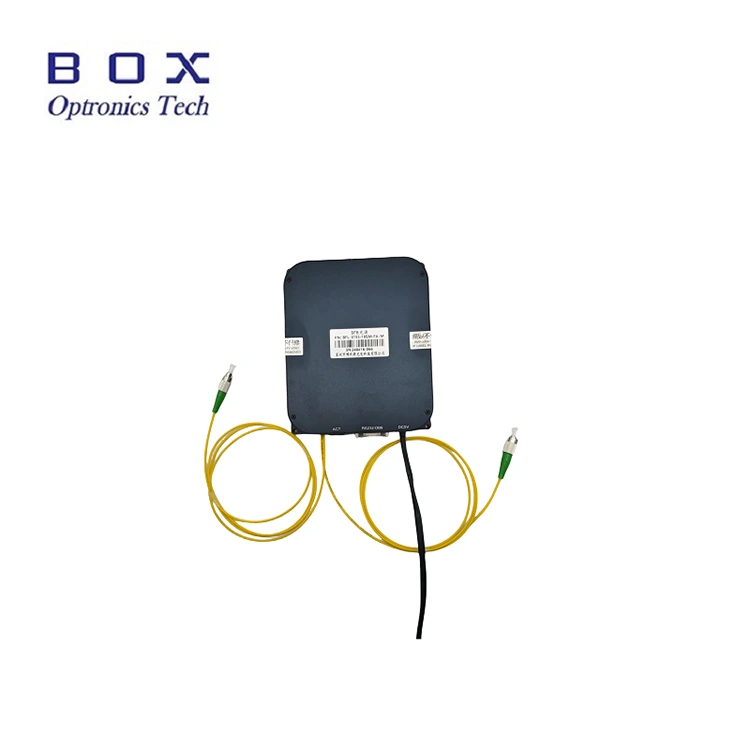

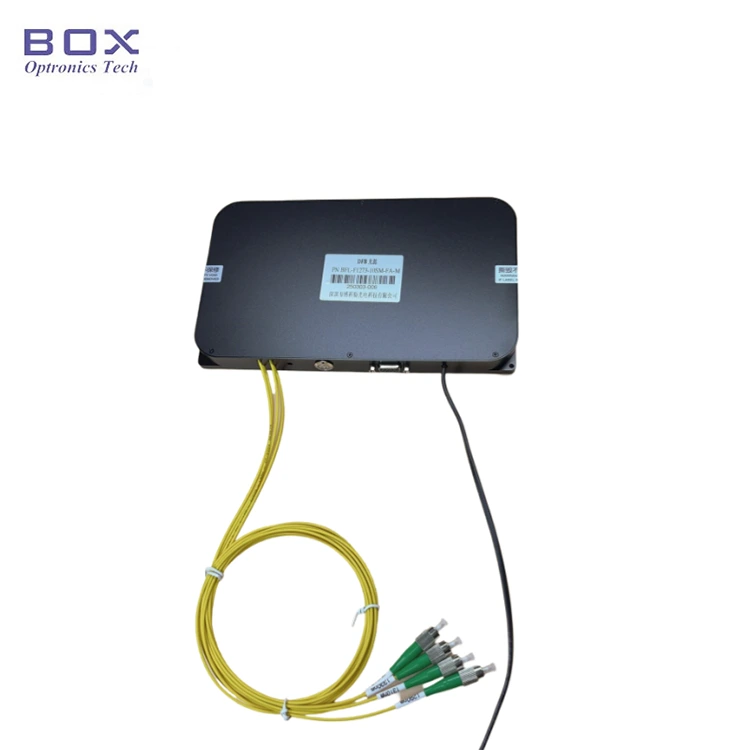

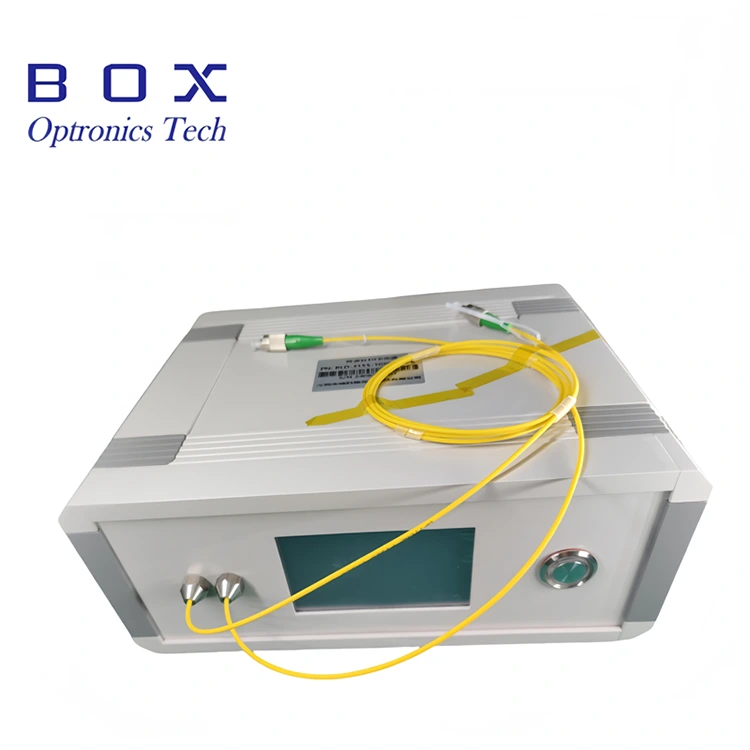

Is Foinse Léasair DFB Ilchainéil é seo a bhfuil tonnfhaid agus oibríocht tonnta leanúnaí (CW) inchumraithe go héasca aige. I measc na roghanna tonnfhad atá ar fáil tá CWDM (1270 ~ 1650 nm), cainéil ITU DWDM 18 ~ 64, tonnfhaid LAN-WDM, chomh maith le tonnfhaid ar leith cosúil le 1030 nm agus 1064 nm. Tá an táirge ar fáil i dhá chumraíocht: aonad deisce neamhspleách nó rogha modúlach in-chomhtháite; feistithe le comhéadain cumarsáide agus bogearraí monatóireachta. Féadfaidh úsáideoirí rogha a dhéanamh idir cumhacht aschurtha seasta nó cumraíocht inchoigeartaithe de réir cumhachta. Tacaíonn an Foinse Léasair DFB Ilchainéil seo le hoibriú mar fhoinse solais aon chainéil nó aschur comhuaineach thar ilbhealaí.
|
Paraiméadar |
Aonad |
Cainéil Dual |
Ceithre chainéal |
Nóta |
|
Tonnfhad Oibre |
nm |
1310/1550 |
1270/1290/1310/1330 |
saincheaptha |
|
Tonnfhad Roghnach |
nm |
1030 1064 1270 1290 1310 1330 1350 1370 1390 1410 1450 1470 1490 1510 1530 1550 1570 1590 1610 1625 nm 1650nm 1683nm |
Cineál DFB |
|
|
Cumhacht Aschuir |
mW |
10/20/Eile |
saincheaptha |
|
|
Mód Taobh Cóimheas faoi Shochtadh |
dB |
>30 |
|
|
|
Modh Oibre |
- |
CW |
|
|
|
Raon coigeartaithe cumhachta |
- |
10~100% |
|
|
|
Cobhsaíocht ghearrthéarmach (15 nóiméad) |
dB |
≤±0.02 Coibhéis ≤±0.5% |
|
|
|
Cobhsaíocht fhadtéarmach (8 n-uaire) |
dB |
≤±0.05 Coibhéis ≤±1 .2% |
|
|
|
Cónascaire |
- |
FC/APC |
saincheaptha |
|
|
Cineál snáithín |
- |
Hi1060/SMF-28/PM1550 |
saincheaptha |
|
|
Pacáiste |
mm |
195(W)×220(D)×120(H) |
Benchtop |
|
|
150(W)×125 (D)×20 (H) |
Modúl |
|||
|
Soláthar Cumhachta |
V |
AC 110~240V, <20W |
Benchtop |
|
|
DC 5V/4A, <15W |
Modúl |
|||
|
Tomhaltas cumhachta |
W |
≤60 |
|
|
|
Raon teochta oibriúcháin |
℃ |
-5 ~+55 |
|
|
|
Raon teochta stórála |
℃ |
-40 ~+85 |
|
|
● Tonnfhad inoiriúnaithe agus cumhachtaí aschuir;
● 2~16 cainéal ar fáil;
● Cumhacht aschurtha seasta nó inchoigeartaithe;
● Cobhsaíocht aschuir ard, méid beag, agus tosaithe tapa.
● Caillteanas difreálach feiste WDM, AWG, PLC, caillteanas tuairisceáin a bhrath;
● OCT oftalmach;
● Calabrú gléas snáithíní agus córais tástála comhpháirteanna éighníomhacha.
● Tonnfhad atá ar fáil (nm):
|
1030 |
1064 |
1270 |
1290 |
1310 |
1330 |
|
1350 |
1370 |
1390 |
1410 |
1450 |
1470 |
|
1490 |
1510 |
1530 |
1550 |
1570 |
1590 |
|
1610 |
1625 |
1650 |
1683 |
|
|

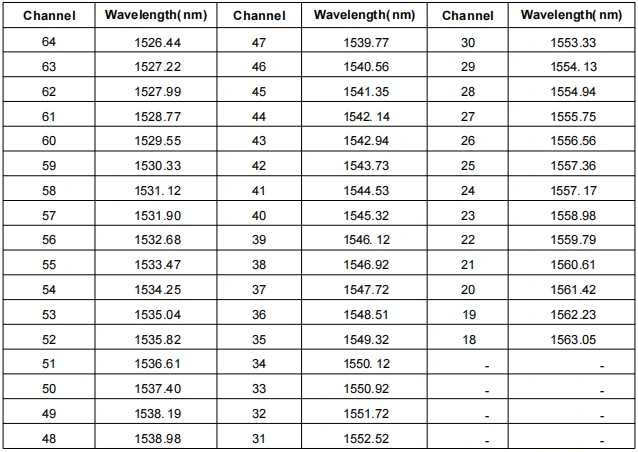

● cainéal ITU 18 ~ 64 tonnfhad (mm):

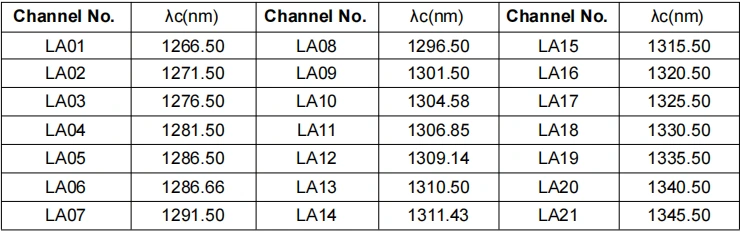

● tonnfhaid LAN-WDM (mm):
Céim1. Díphacáil: Roimh an tionól, seiceáil an bhfuil na gabhálais go léir críochnaithe.
Céim2. Soláthar cumhachta: Ceangailte le soláthar cumhachta lasctha DC nó le soláthar cumhachta rialaithe a chomhlíonann a gcuid riachtanas soláthair cumhachta. Bain úsáid as an adapter cumhachta comhoiriúnaithe bunaidh amháin (DC5V nó DC12V). Féadfaidh cuibheoirí cumhachta míchuí damáiste a dhéanamh don fhoinse solais. (Soláthraítear adapter cumhachta de réir na gcaighdeán voltais áitiúil.)
Céim3. Snáithín aschuir a nascadh: Oscail an caipín deannaigh ag an gceanglóir snáithín nó an flange, seiceáil an t-aghaidh deireadh snáithín, agus nasc an snáithín nó an snáithín splice leis an bhfeiste nó leis an méadar cumhachta atá le tástáil tar éis a dhearbhú nach bhfuil aon truailliú agus damáiste ann.
Socraighp4. Ceangail leis an ríomhaire óstach: Úsáid Cábla Sonraí USB-RS485 DB9 chun Foinse Léasair DFB Ilchainéil a nascadh agus an ríomhaire; ní mór don ríomhaire tiománaí calafoirt sraitheach tiomnaithe a shuiteáil ar dtús chun an cábla sonraí calafoirt srathach a aithint, nó ní féidir na bogearraí ríomhaire óstach agus an modúl foinse solais a nascadh agus a chur in iúl i gceart. Iarr ar Box Optronics an tiománaí.

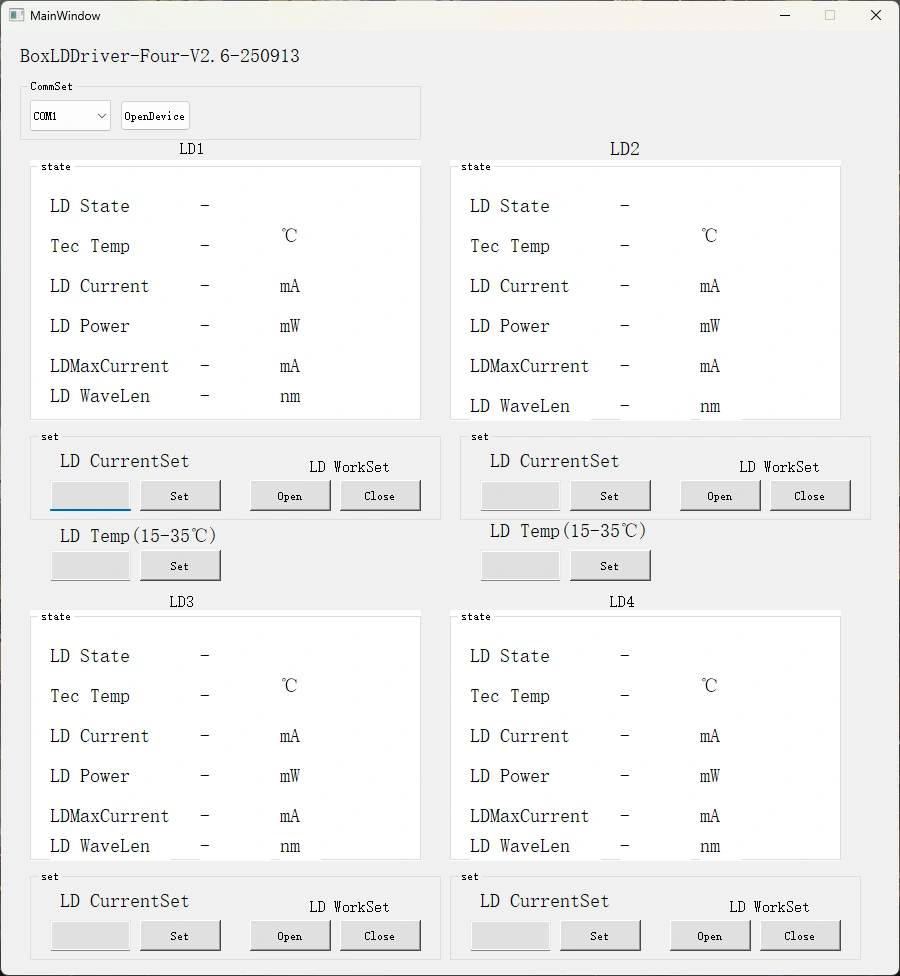

Céim5. Bogearraí rialaithe: Soláthraíonn Box Optronics an t-ordú sraitheach nó bogearraí ríomhaire chun rialú a dhéanamh ar theocht LD reatha agus LD Foinse Léasair Il-chainéil DFB. Roghnaigh an port ceart, socraigh an sruth agus an teocht, ansin cliceáil ar an gcnaipe oscailte. (Chun damáiste a chosc, ramp suas an sruth tiomána go mall ag an oibríocht tosaigh. Ná cuir sruth iomlán i bhfeidhm láithreach.)
