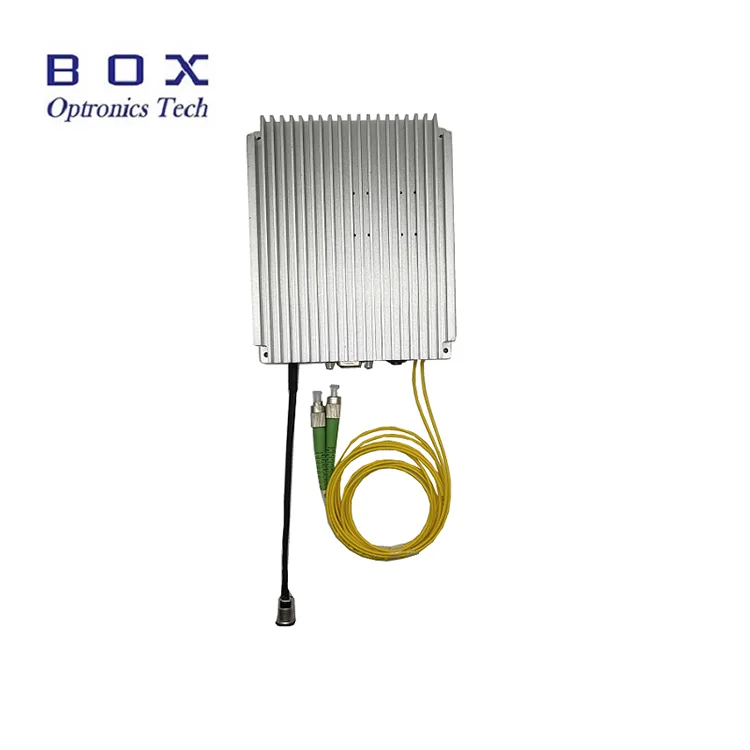

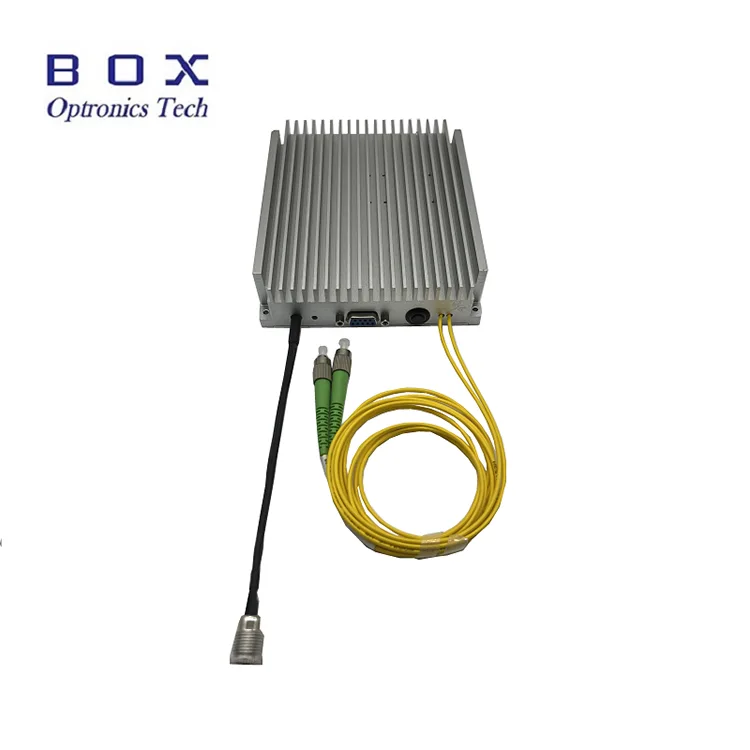

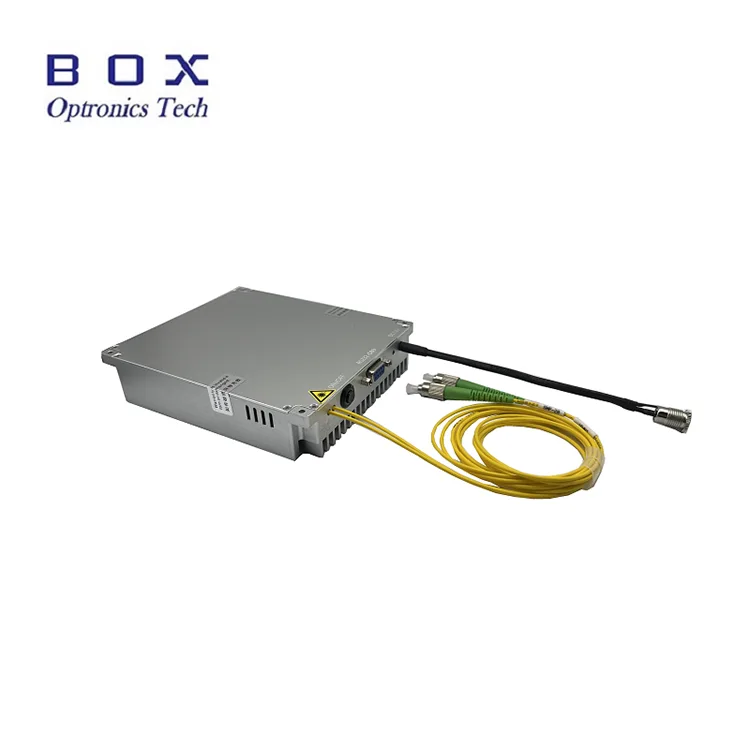

Úsáideann an Amplifier Snáithín Dópáilte Ytterbium (YDFA) léasair caidéil leathsheoltóra chun snáithín gnóthachain ytterbium-dopáilte a spreagadh, ag soláthar aimpliú optúil éifeachtach sa raon tonnfhad 1030-1080nm. Tairgeann an t-aimplitheoir cumhacht aschurtha sáithithe roghnach agus inchoigeartaithe go leanúnach ag 17/20/23/25/26/27/30/33/37/40dBm, le gnóthachan ard, torann íseal, agus feidhmíocht aschuir chobhsaí.
Ar fáil i bhfoirmíochtaí modúil benchtop agus dlúth, tacaíonn an YDFA le rialú painéil tosaigh, cumarsáid srathach, agus oibriú bogearraí PC, rud a fhágann go bhfuil sé oiriúnach d'fheidhmchláir mar aimpliú léasair 1064nm i dtaighde eolaíoch, córais léasair tionsclaíocha, feidhmchláir léasair snáithíní, agus córais tomhais optúla cruinneas.
|
Paraiméadair |
Aonad |
Luachanna |
Nótaí |
|
Tonnfhad oibriúcháin |
nm |
1030~1070, 1040~1080 |
|
|
Cumhacht ionchuir |
dBm |
0~10 |
Incheaptha |
|
Cumhacht aschuir sháithithe |
dBm |
17/20/23/25/26/27/30/33/37/40 |
Ionchur @0dBm |
|
Figiúr torainn |
dB |
≤5.0 |
|
|
Gnóthachan ag brath ar polarú |
dB |
<0.3 |
Snáithín SM |
|
Cóimheas díothaithe polaraithe |
dB |
>20 |
PM snáithín |
|
Leithlisiú ionchuir/aschuir |
dB |
>35 |
|
|
Cineál snáithín |
- |
Hi1060 nó PM980 |
|
|
Cónascaire |
- |
FC/APC |
|
|
Modh oibriúcháin |
- |
ACC/APC(1) |
|
|
Toisí |
mm |
260(W)×280(D)×120(H) |
Benchtop(17-26dBm) |
|
260(W)×320(D)×120(H) |
Benchtop(27-33dBm) |
||
|
376(W)×340(D)×112(H) |
Benchtop(37-40dBm) |
||
|
125(W)×150(D)×20(H) |
Modúl(17~20dBm) |
||
|
139(W)×206(D)×27(H) |
Modúl(23~26dBm) |
||
|
139(W)×235(D)×70(H) |
Modúl(27~40dBm) |
||
|
Soláthar cumhachta |
V |
AC 110~240V, <30W |
Benchtop |
|
Soláthar cumhachta |
V |
5V DC, <15W |
Modúl |
|
Modh rialaithe |
- |
RS232 cumarsáid sraitheach |
Modúl |
|
Comhéadan Cumarsáide |
- |
DB9 Mná |
Modúl |
|
Teocht oibriúcháin |
℃ |
-5~+35 |
|
|
Raon taise oibriúcháin |
% |
0~70 |
|
● Raon tonnfhad leathan;
● Cumhacht aschurtha ard suas le 40dBm;
● Figiúr íseal torainn;
● Hi1060 nó PM980 roghnach.
● Optaic neamhlíne; l
● Fótónaic mhicreathonnta;
● Córais chomhleanúnacha LiDAR.
● Speictream Optúil de chumhacht ionchuir 0dBm comhartha Amplified 1064nm, 3A
● Cumhacht éagobhsaíocht@aschur cumhachta 27dBm, ionchur 0dBm 1064nm, mód APC

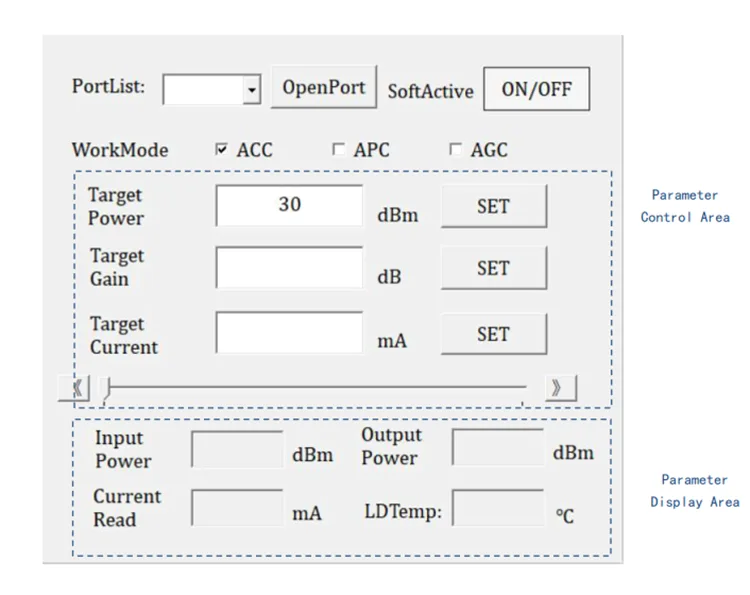

● Comhéadan bogearraí rialaithe PC

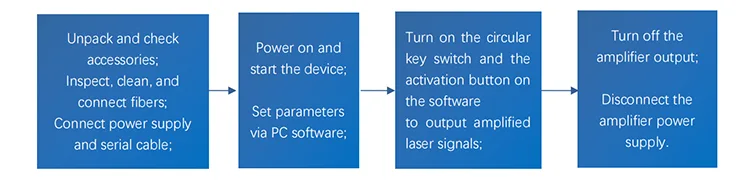

Céim1. Díphacáil agus Tionól: Roimh an tionól, seiceáil an bhfuil na gabhálais go léir críochnaithe, lena n-áirítear cábla cumhachta nó adapter cumhachta, geansaithe snáithíní, lámhleabhar oibríochta, tuarascáil tástála, etc.
Ceangail an soláthar cumhachta: Is féidir aimplitheoirí benchtop a nascadh go díreach le cumhacht AC; ba cheart go mbeadh aimplitheoirí modúlach ceangailte le soláthar cumhachta lasctha DC nó le soláthar cumhachta rialaithe a chomhlíonann a gcuid riachtanas soláthair cumhachta.
Úsáid trealamh agus uirlisí speisialta (cigire aghaidh deireadh snáithíní, trealamh glantacháin cónascaire snáithíní) chun aghaidh deiridh an chónascaire snáithíní a iniúchadh agus a ghlanadh. Ach amháin nuair a bhíonn sé glan go hiomlán, bain úsáid as geansaithe snáithíní chun an fhoinse solais comhartha a nascadh leis an gcalafort ionchuir amplifier.
Céim2. Cuir soláthar cumhachta an amplifier ar siúl, roghnaigh an modh oibre sna bogearraí ríomhaire, agus socraigh paraiméadair mar chumhacht aschuir nó sruth caidéil.
Nóta: Gach uair a chumhachtaítear an modúl amplifier, is iad an modh oibre (APC/ACC) agus sruth oibre nó cumhacht aschurtha an aimplitheoir na socruithe paraiméadar ón úsáid dheireanach. Má tá gá le coigeartú, is féidir é a mhodhnú trí na bogearraí ríomhaire. De ghnáth socraítear an t-aimplitheoir chuig an íosmhéid reatha oibre agus an chumhacht aschuir íosta de réir réamhshocraithe sa mhonarcha.
Céim3. Brúigh an eochair gníomhachtaithe (ACT) ar an modúl agus cliceáil ar an lasc gníomhachtaithe bog (SOFTACTIVE) ar na bogearraí ríomhaire. Ag an am seo, tosaíonn an comhartha léasair a aimpliú agus a aschur. Le linn an turgnaimh, is féidir an modh oibre agus an chumhacht aschuir a choigeartú go tráthúil de réir mar is gá.
Nóta: Nuair a bhíonn an t-aimplitheoir sa staid astaithe solais (tá lasc gníomhachtaithe ar siúl), tá sé cosc dian nascóirí geansaí snáithíní a phlocáil, a dhíphlugáil nó a nascadh; ar shlí eile, is dócha go ndéanfar damáiste don aghaidh deiridh cónascaire geansaí snáithín agus an amplifier féin, rud a fhágann go mbeidh mífheidhmeanna ann.
Socraighp4. Tar éis é a úsáid, an lasc eochair gníomhachtaithe (ACT) a mhúchadh chun an t-aschur amplifier a ghearradh amach, an soláthar cumhachta a mhúchadh, agus an nasc snáithín a dhícheangal.
|
YDFA |
Cumhacht aschuir |
Cineál snáithín |
Toise |
|
YDFA |
-XX |
-XX |
-X |
|
Amplifier Snáithín dópáilte Ytterbium |
17: 17dBm 20: 20dBm 23: 23dBm ... 40: 40dBm |
SM: Hi1060 PM: PM980 |
M: Modúl B: Benchtop |
m.sh.: YDFA-27-PM-M
(Eolas ordaithe: Amplifier Snáithín dópáilte Ytterbium, cumhacht aschuir 27dBm, le snáithín PM980, pacáiste modúl).
● Téarmaí athfhriotail
(1) EXW:
Má tá cuntas DHL/UPS/FedEx agat, molann Box Optronics an EXW a úsáid. Seolaimid trí do chuntas; ní ghearraimid an costas loingseoireachta.
(2) DAP:
Mura bhfuil cuntas agat, le do thoil réamhíoc an costas loingseoireachta do na táirgí.
(3) Eile
● Téarmaí íocaíochta
Tá PayPal agus T/T ar fáil.
Táirgeadh: 10-15 lá oibre. (Má tá roinnt i stoc, déanfar é a sheoladh níos tapúla.)
An loighistic idirnáisiúnta: 3-5 lá oibre.
● Ba chóir go n-oibreodh an t-aimplitheoir laistigh den raon tonnfhad agus cumhachta comharthaí optúla rátáilte. Ná hionchuir comharthaí optúla thar an raon sonraithe. Déan tagairt don tuarascáil tástála táirge le haghaidh paraiméadair shonracha.
● Sula dtosaíonn tú, cinntigh go bhfuil an lasc cumhachta agus an lasc eochair múchta, ansin ceangail an soláthar cumhachta. Nuair a bheidh tú ag múchadh, déan an lasc eochair a mhúchadh ar dtús, agus dícheangail an soláthar cumhachta tar éis don táscaire aschuir dul amach. Ná gearr amach an soláthar cumhachta go díreach nuair a bhíonn an t-aimplitheoir ag obair.
● Ní mholtar nascóirí snáithíní ionchuir agus aschuir a phlocáil/díphlugáil go minic, toisc go bhféadfadh truailliú deannaigh a bheith ann, go gcaillfí breis ionsáite, nó go ndófadh sé aghaidh deiridh an chónascaire snáithíní.
● Tá an cónascaire FC/APC ag an bpríomhchalafort aschuir le haghaidh tástála cumhachta amháin; tá sé cosc dian é a nascadh le nascóirí snáithíní eile. Más gá an snáithín aschuir a nascadh le snáithíní eile, moltar splicing comhleá le splicer comhleá snáithíneach.
● Coinnigh an gléas ar shiúl ó thaise, deannaigh agus creimeadh; é a stóráil in áit thirim.
● Tréimhse Bharántas:
Deisiú nó athsholáthar saor in aisce do lochtanna neamh-spreagtha ag an duine laistigh de 1 bhliain ó cheannach. Seirbhísí cothabhála íoctha ar fáil tar éis 1 bhliain.
● Eisiaimh ó Bharántas In Aisce:
Le linn na tréimhse bharántas saor in aisce, cuirfear seirbhísí deisithe nó athsholáthair saor in aisce ar fáil i gcás lochtanna de bharr saincheisteanna cáilíochta táirgí. Mar sin féin, coimeádann Box Optronics an ceart chun seirbhísí deisiúcháin in aisce a dhiúltú sna cásanna seo a leanas laistigh den tréimhse bharánta:
(1) Damáiste de bharr fachtóirí nádúrtha (m.sh., tintreach, deannach) nó tionchair chomhshaoil.
(2) Mífheidhmeanna mar gheall ar oibriú míchuí ag an úsáideoir.
(3) Damáiste fisiceach follasach de bharr earráid dhaonna.
(4) Díchóimeáil, modhnú nó deisiú neamhúdaraithe.
(5) Lipéid bharánta athraithe nó neamhiomlán ar an tithíocht.
(6) Damáiste nó caillteanas le linn iompair.
