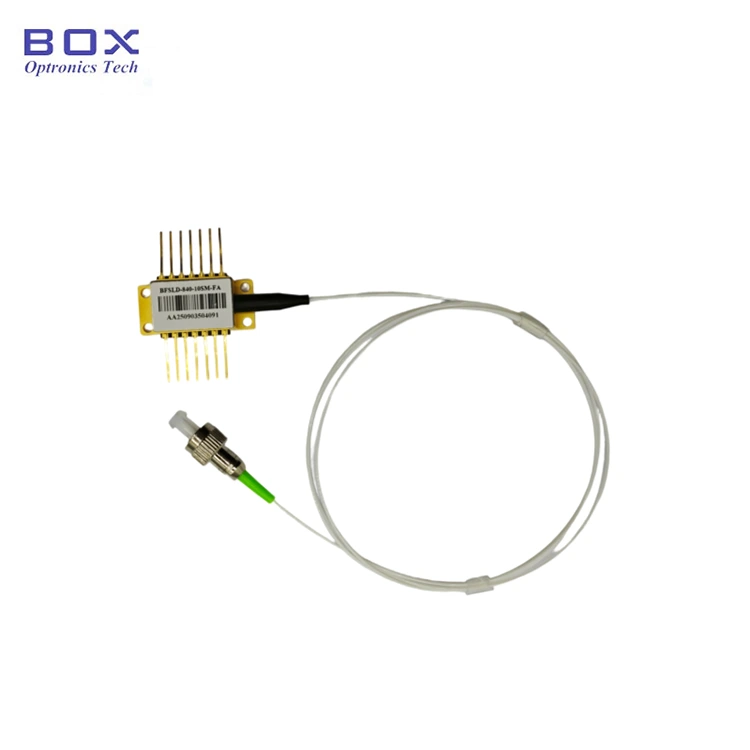

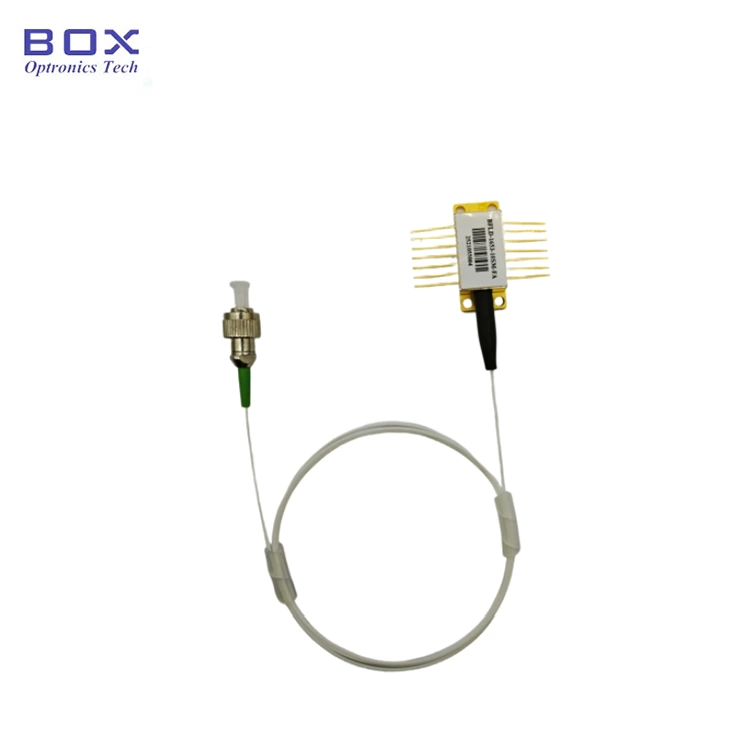

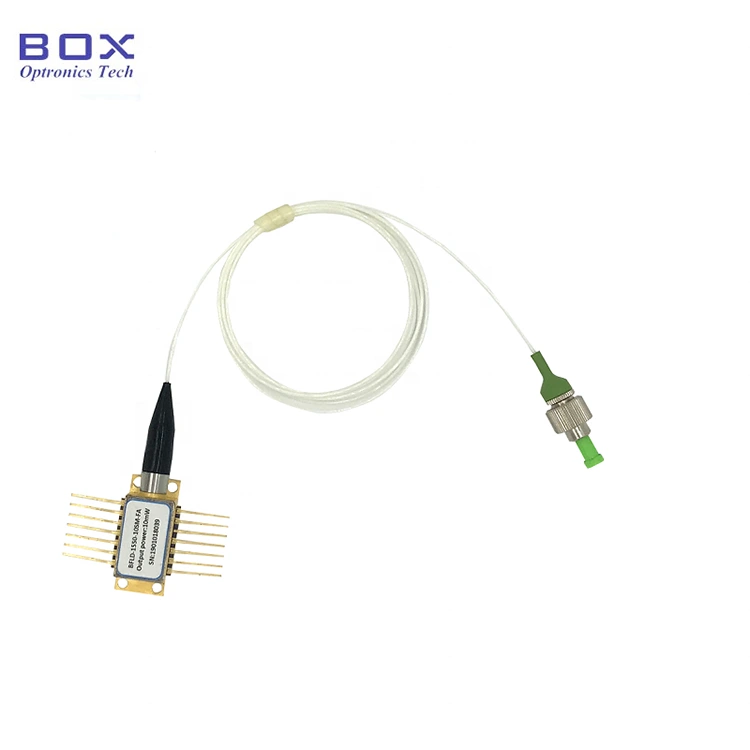

10mW C+L Banda DWDM DFB Dé-óid Léasair

Soláthraíonn Box Optronics, monaróir gairmiúil comhpháirteanna optoelectronic, an 10mW C+L Band DWDM DFB Laser Diode, léasair aiseolais dáilte ard-chruinneas a léiríonn cruinneas tonnfhad ± 0.2nm do chórais DWDM, braite snáthoptaice, agus feidhmeanna foinse léasair cruinneas. Le raon tonnfhad ultra-leathan roghnach ó 1527.22nm (C63) go 1610.92nm (L61) ar fud C-bhanna agus L-bhanna araon, seachadann an léasair seo cumhacht aschuir optúil 10mW CW. Lonnaithe i bpacáiste féileacán 14-bioráin de chaighdeán an tionscail le fuaraitheoir teirmeleictreach comhtháite (CCE), teirmeastar, monatóireacht ar fhótaileictreach, agus aonraitheoir optúil ionsuite.

Seol Fiosrúchán

Cur síos ar an Táirge

Forbhreathnú ar an Táirge-10mW C+L Band DWDM DFB Laser Diode

Bosca Optronics’ 10mW C+L Band DWDM Is foinse léasair beachtais é DFB Laser Diode le tonnfhaid banna C+L roghnach 1527.22~1610.92nm le cruinneas tonnfhad ± 0.2nm, agus cumhacht aschuir optúil 10mW. Comhtháite TEC, teirmeastar, monatóireacht ar fhótadiode, agus aonróir optúil i bpacáiste caighdeánach féileacán 14-bioráin, ag soláthar rialú cobhsaí tonnfhad, oibriú íseal-torainn, agus comhtháthú córas OEM éasca. Deartha do chórais chumarsáide DWDM, braite snáithíní, agus ionstraimíocht optúil beachtas.

Príomhghnéithe-10mW C+L Band DWDM DFB Laser Diode

· Tonnfhad banna C+L roghnach: 1527.22nm (C63) go 1610.92nm (L61)

· Cóimheas faoi chois taobh-mhód ard: ≥40dB íosta, 50dB tipiciúil (CW)

· Torann ísealdéine coibhneasta (RIN): ≤ -145dB/Hz (20-1000MHz)

· Aonraitheoir optúil ionsuite: ≥30dB leithlisiú

· Fuaraitheoir teirmeachleictreach comhtháite (TEC) agus teirmeastar 10kΩ le haghaidh cobhsú tonnfhad

· Roghanna snáithíní: SMF-28e aonmhód nó snáithín a chothaíonn polarú PM1550

· Ceanglóir snáithín caighdeánach FC/APC, nó saincheaptha

· Monatóireacht a dhéanamh ar fhótaileictreach comhtháite le haghaidh monatóireacht a dhéanamh ar chumhacht aschuir

· Cáilithe iontaofacht Telcordia GR-468, comhlíontach RoHS

Feidhmchláir tipiciúla-10mW C+L Band DWDM DFB Laser Diode

· Córais tarchurtha ilphléacsála rannáin thonnfhad dlúth (DWDM) trasna C-banda agus L-bhanna

· Modúil tarchuradóra DWDM agus cártaí trasfhreagróra do líonraí teileachumarsáide

· Córais braite snáthoptaice chun teocht, brú agus creathadh a thomhas

· Anailís speictrim optúil agus foinsí tagartha tonnfhaid

· Trealamh tástála agus saintréithrithe comhpháirteanna optúla

· Taighde agus forbairt i saotharlanna fótóinic agus cumarsáide optúla

· Comhtháthú OEM i dtrealamh tarchurtha teileachumarsáide agus in ionstraimí tástála

Sonraíochtaí Táirge-10mW C+L Band DWDM DFB Laser Diode

Rátálacha Uasta Iomlán

Paraiméadar	Siombail	Coinníoll	Min.	Clóscríobh.	uas.	Aonad
Teocht Stórála	Ts	-	-40	-	85	°C
Teocht Cás Oibriúcháin	Barr	-	-20	-	70	°C
Ar Aghaidh Reatha	MÁ	CW	-	-	200	mA
Voltas Droim ar ais Léasair	VLR	-	-	-	2	V
PD Ar Aghaidh Reatha	IFPD	-	-	-	5	mA
Voltas Droim ar ais PD	VRPD	-	-	-	10	V
TEC Reatha	ITEC	-	-	-1.5	+1.5	A
Voltas TEC	VTEC	-	-	-3.5	+3.5	V

Saintréithe Optúla (T = Teocht Léasair 25°C)

Paraiméadar	Siombail	Coinníoll Tástála	Min.	Clóscríobh.	uas.	Aonad
Tonnfhad an Ionaid	λc	TL=15~35°C, CW	Taispeántar sna Cainéil Roghnaithe			nm
Buaic Cumhacht Aschuir Optúil	PO	-	10	-	-	mW
Líneáil speictreach	LW	FWHM	-	3	5	MHz
Cóimheas um Shochtadh Taobh-Mód	SMSR	CW	40	50	-	dB
Leithlisiú Optúil	-	-	30	-	-	dB
Torann ar Dhéine Choibhneasta	RIN	20–1000MHz	-	-	-145	dB/Hz
Sruth Tonnfhad (EOL)	Δλ	25 bliain saoil	-	-	±0.1	nm
Comhéifeacht Teocht Tonnfhad	Δλ/ΔT	TEC 15°C go 35°C	-	0.09	-	nm/°C
Comhéifeacht Reatha Tonnfhad	Δλ/ΔI	-	-	0.01	-	nm/mA

Saintréithe Leictreacha (T = 25°C Teocht Léasair)

Paraiméadar	Siombail	Coinníoll Tástála	Min.	Clóscríobh.	uas.	Aonad
Reatha Tairseach	Ith	-	-	10	35	mA
Éifeachtúlacht Fána	η	PO=10mW, CW	0.05	0.13	0.2	mW/mA
Reatha Oibriúcháin	Iop	PO=10mW, CW	-	100	150	mA
Teocht Socraigh TEC	Ts	-	15	-	35	°C
Voltas Ar Aghaidh Laser	VF	PO=10mW, CW	-	1.2	3.0	V
Monatóireacht a dhéanamh ar PD Reatha	IPD	PO=10mW, CW	10	-	2500	μA
Monatóireacht a dhéanamh ar Reatha Dorcha	ID	IF=0mA, VRPD=5V	-	-	0.1	μA
Teirmeastar Reatha	TFC	-	10	-	100	μA
Friotaíocht Teirmeastair	RTH	TL=25°C	9.5	10	10.5	kΩ
Teirmeastar Tairiseach	B	-	3800	-	4100	K
TEC Reatha	ITEC	TL=25°C, TC=70°C	-1.5	-	+1.5	A
Voltas TEC	VTEC	TL=25°C, TC=70°C	-3.5	-	+3.5	V
Cumas TEC	ΔT	Tc=70°C	-	-	50	°C

Cainéil Roghnaithe: Uimhir Pháirt agus liosta Tonnfhad an Lárionaid Léasair mar atá thíos

Cainéal	Uimhir Pháirt	Min. Tonnfhad (nm)	Clóscríobh. Tonnfhad (nm)	uas. Tonnfhad (nm)	Aonad
C63	BFLD-C63-10XX-XX	1527.02	1527.22	1527.42	nm
H62	BFLD-H62-10XX-XX	1527.40	1527.60	1527.80	nm
C62	BFLD-C62-10XX-XX	1527.79	1527.99	1528.19	nm
H61	BFLD-H61-10XX-XX	1528.18	1528.38	1528.58	nm
C61	BFLD-C61-10XX-XX	1528.57	1528.77	1528.97	nm
H60	BFLD-H60-10XX-XX	1528.96	1529.16	1529.36	nm
C60	BFLD-C60-10XX-XX	1529.35	1529.55	1529.75	nm
H59	BFLD-H59-10XX-XX	1529.74	1529.94	1530.14	nm
C59	BFLD-C59-10XX-XX	1530.13	1530.33	1530.53	nm
H58	BFLD-H58-10XX-XX	1530.52	1530.72	1530.92	nm
C58	BFLD-C58-10XX-XX	1530.92	1531.12	1531.32	nm
H57	BFLD-H57-10XX-XX	1531.31	1531.51	1531.71	nm
C57	BFLD-C57-10XX-XX	1531.70	1531.90	1532.10	nm
H56	BFLD-H56-10XX-XX	1532.09	1532.29	1532.49	nm
C56	BFLD-C56-10XX-XX	1532.48	1532.68	1532.88	nm
H55	BFLD-H55-10XX-XX	1532.87	1533.07	1533.27	nm
C55	BFLD-C55-10XX-XX	1533.27	1533.47	1533.67	nm
H54	BFLD-H54-10XX-XX	1533.66	1533.86	1534.06	nm
C54	BFLD-C54-10XX-XX	1534.05	1534.25	1534.45	nm
H53	BFLD-H53-10XX-XX	1534.44	1534.64	1534.84	nm
C53	BFLD-C53-10XX-XX	1534.84	1535.04	1535.24	nm
H52	BFLD-H52-10XX-XX	1535.23	1535.43	1535.63	nm
C52	BFLD-C52-10XX-XX	1535.62	1535.82	1536.02	nm
H51	BFLD-H51-10XX-XX	1536.02	1536.22	1536.42	nm
C51	BFLD-C51-10XX-XX	1536.41	1536.61	1536.81	nm
H50	BFLD-H50-10XX-XX	1536.80	1537.00	1537.20	nm
C50	BFLD-C50-10XX-XX	1537.20	1537.40	1537.60	nm
H49	BFLD-H49-10XX-XX	1537.59	1537.79	1537.99	nm
C49	BFLD-C49-10XX-XX	1537.99	1538.19	1538.39	nm
H48	BFLD-H48-10XX-XX	1538.38	1538.58	1538.78	nm
C48	BFLD-C48-10XX-XX	1538.78	1538.98	1539.18	nm
H47	BFLD-H47-10XX-XX	1539.17	1539.37	1539.57	nm
C47	BFLD-C47-10XX-XX	1539.57	1539.77	1539.97	nm
H46	BFLD-H46-10XX-XX	1539.96	1540.16	1540.36	nm
C46	BFLD-C46-10XX-XX	1540.36	1540.56	1540.76	nm
H45	BFLD-H45-10XX-XX	1540.75	1540.95	1541.15	nm
C45	BFLD-C45-10XX-XX	1541.15	1541.35	1541.55	nm
H44	BFLD-H44-10XX-XX	1541.55	1541.75	1541.95	nm
C44	BFLD-C44-10XX-XX	1541.94	1542.14	1542.34	nm
H43	BFLD-H43-10XX-XX	1542.34	1542.54	1542.74	nm
C43	BFLD-C43-10XX-XX	1542.74	1542.94	1543.14	nm
H42	BFLD-H42-10XX-XX	1543.13	1543.33	1543.53	nm
C42	BFLD-C42-10XX-XX	1543.53	1543.73	1543.93	nm
H41	BFLD-H41-10XX-XX	1543.93	1544.13	1544.33	nm
C41	BFLD-C41-10XX-XX	1544.33	1544.53	1544.73	nm
H40	BFLD-H40-10XX-XX	1544.72	1544.92	1545.12	nm
C40	BFLD-C40-10XX-XX	1545.12	1545.32	1545.52	nm
H39	BFLD-H39-10XX-XX	1545.52	1545.72	1545.92	nm
C39	BFLD-C39-10XX-XX	1545.92	1546.12	1546.32	nm
H38	BFLD-H38-10XX-XX	1546.32	1546.52	1546.72	nm
C38	BFLD-C38-10XX-XX	1546.72	1546.92	1547.12	nm
H37	BFLD-H37-10XX-XX	1547.12	1547.32	1547.52	nm
C37	BFLD-C37-10XX-XX	1547.52	1547.72	1547.92	nm
H36	BFLD-H36-10XX-XX	1547.91	1548.11	1548.31	nm
C36	BFLD-C36-10XX-XX	1548.31	1548.51	1548.71	nm
H35	BFLD-H35-10XX-XX	1548.71	1548.91	1549.11	nm
C35	BFLD-C35-10XX-XX	1549.12	1549.32	1549.52	nm
H34	BFLD-H34-10XX-XX	1549.52	1549.72	1549.92	nm
C34	BFLD-C34-10XX-XX	1549.92	1550.12	1550.32	nm
H33	BFLD-H33-10XX-XX	1550.32	1550.52	1550.72	nm
C33	BFLD-C33-10XX-XX	1550.72	1550.92	1551.12	nm
H32	BFLD-H32-10XX-XX	1551.12	1551.32	1551.52	nm
C32	BFLD-C32-10XX-XX	1551.52	1551.72	1551.92	nm
H31	BFLD-H31-10XX-XX	1551.92	1552.12	1552.32	nm
C31	BFLD-C31-10XX-XX	1552.32	1552.52	1552.72	nm
H30	BFLD-H30-10XX-XX	1552.73	1552.93	1553.13	nm
C30	BFLD-C30-10XX-XX	1553.13	1553.33	1553.53	nm
H29	BFLD-H29-10XX-XX	1553.53	1553.73	1553.93	nm
C29	BFLD-C29-10XX-XX	1553.93	1554.13	1554.33	nm
H28	BFLD-H28-10XX-XX	1554.34	1554.54	1554.74	nm
C28	BFLD-C28-10XX-XX	1554.74	1554.94	1555.14	nm
H27	BFLD-H27-10XX-XX	1555.14	1555.34	1555.54	nm
C27	BFLD-C27-10XX-XX	1555.55	1555.75	1555.95	nm
H26	BFLD-H26-10XX-XX	1555.95	1556.15	1556.35	nm
C26	BFLD-C26-10XX-XX	1556.35	1556.55	1556.75	nm
H25	BFLD-H25-10XX-XX	1556.76	1556.96	1557.16	nm
C25	BFLD-C25-10XX-XX	1557.16	1557.36	1557.56	nm
H24	BFLD-H24-10XX-XX	1557.57	1557.77	1557.97	nm
C24	BFLD-C24-10XX-XX	1557.97	1558.17	1558.37	nm
H23	BFLD-H23-10XX-XX	1558.38	1558.58	1558.78	nm
C23	BFLD-C23-10XX-XX	1558.78	1558.98	1559.18	nm
H22	BFLD-H22-10XX-XX	1559.19	1559.39	1559.59	nm
C22	BFLD-C22-10XX-XX	1559.59	1559.79	1559.99	nm
H21	BFLD-H21-10XX-XX	1560.00	1560.20	1560.40	nm
C21	BFLD-C21-10XX-XX	1560.41	1560.61	1560.81	nm
H20	BFLD-H20-10XX-XX	1560.81	1561.01	1561.21	nm
C20	BFLD-C20-10XX-XX	1561.22	1561.42	1561.62	nm
H19	BFLD-H19-10XX-XX	1561.63	1561.83	1562.03	nm
C19	BFLD-C19-10XX-XX	1562.03	1562.23	1562.43	nm
H18	BFLD-H18-10XX-XX	1562.44	1562.64	1562.84	nm
C18	BFLD-C18-10XX-XX	1562.85	1563.05	1563.25	nm
H17	BFLD-H17-10XX-XX	1563.25	1563.45	1563.65	nm
C17	BFLD-C17-10XX-XX	1563.66	1563.86	1564.06	nm
H16	BFLD-H16-10XX-XX	1564.07	1564.27	1564.47	nm
C16	BFLD-C16-10XX-XX	1564.48	1564.68	1564.88	nm
H15	BFLD-H15-10XX-XX	1564.89	1565.09	1565.29	nm
C15	BFLD-C15-10XX-XX	1565.30	1565.50	1565.70	nm
H14	BFLD-H14-10XX-XX	1565.70	1565.90	1566.10	nm
C14	BFLD-C14-10XX-XX	1566.11	1566.31	1566.51	nm
H13	BFLD-H13-10XX-XX	1566.52	1566.72	1566.92	nm
C13	BFLD-C13-10XX-XX	1566.93	1567.13	1567.33	nm
H12	BFLD-H12-10XX-XX	1567.34	1567.54	1567.74	nm
C12	BFLD-C12-10XX-XX	1567.75	1567.95	1568.15	nm
H11	BFLD-H11-10XX-XX	1568.16	1568.36	1568.56	nm
C11	BFLD-C11-10XX-XX	1568.57	1568.77	1568.97	nm
H10	BFLD-H10-10XX-XX	1568.98	1569.18	1569.38	nm
C10	BFLD-C10-10XX-XX	1569.39	1569.59	1569.79	nm
H09	BFLD-H09-10XX-XX	1569.81	1570.01	1570.21	nm
C09	BFLD-C09-10XX-XX	1570.22	1570.42	1570.62	nm
H08	BFLD-H08-10XX-XX	1570.63	1570.83	1571.03	nm
C08	BFLD-C08-10XX-XX	1571.04	1571.24	1571.44	nm
H07	BFLD-H07-10XX-XX	1571.45	1571.65	1571.85	nm
C07	BFLD-C07-10XX-XX	1571.86	1572.06	1572.26	nm
H06	BFLD-H06-10XX-XX	1572.28	1572.48	1572.68	nm
C06	BFLD-C06-10XX-XX	1572.69	1572.89	1573.09	nm
H05	BFLD-H05-10XX-XX	1573.10	1573.30	1573.50	nm
C05	BFLD-C05-10XX-XX	1573.51	1573.71	1573.91	nm
H04	BFLD-H04-10XX-XX	1573.93	1574.13	1574.33	nm
C04	BFLD-C04-10XX-XX	1574.34	1574.54	1574.74	nm
H03	BFLD-H03-10XX-XX	1574.75	1574.95	1575.15	nm
C03	BFLD-C03-10XX-XX	1575.17	1575.37	1575.57	nm
H02	BFLD-H02-10XX-XX	1575.58	1575.78	1575.98	nm
C02	BFLD-C02-10XX-XX	1576.00	1576.20	1576.40	nm
H01	BFLD-H01-10XX-XX	1576.41	1576.61	1576.81	nm
C01	BFLD-C01-10XX-XX	1576.83	1577.03	1577.23	nm
C00	BFLD-Q00-10XX-XX	1577.24	1577.44	1577.64	nm
L00	BFLD-L00-10XX-XX	1577.66	1577.86	1578.06	nm
C99	BFLD-Q99-10XX-XX	1578.07	1578.27	1578.47	nm
L99	BFLD-L99-10XX-XX	1578.49	1578.69	1578.89	nm
C98	BFLD-Q98-10XX-XX	1578.90	1579.10	1579.30	nm
L98	BFLD-L98-10XX-XX	1579.32	1579.52	1579.72	nm
C97	BFLD-Q97-10XX-XX	1579.73	1579.93	1580.13	nm
L97	BFLD-L97-10XX-XX	1580.15	1580.35	1580.55	nm
C96	BFLD-Q96-10XX-XX	1580.57	1580.77	1580.97	nm
L96	BFLD-L96-10XX-XX	1580.98	1581.18	1581.38	nm
C95	BFLD-Q95-10XX-XX	1581.40	1581.60	1581.80	nm
L95	BFLD-L95-10XX-XX	1581.82	1582.02	1582.22	nm
C94	BFLD-Q94-10XX-XX	1582.24	1582.44	1582.64	nm
L94	BFLD-L94-10XX-XX	1582.65	1582.85	1583.05	nm
C93	BFLD-Q93-10XX-XX	1583.07	1583.27	1583.47	nm
L93	BFLD-L93-10XX-XX	1583.49	1583.69	1583.89	nm
C92	BFLD-Q92-10XX-XX	1583.91	1584.11	1584.31	nm
L92	BFLD-L92-10XX-XX	1584.33	1584.53	1584.73	nm
C91	BFLD-Q91-10XX-XX	1584.75	1584.95	1585.15	nm
L91	BFLD-L91-10XX-XX	1585.16	1585.36	1585.56	nm
Q90	BFLD-Q90-10XX-XX	1585.58	1585.78	1585.98	nm
L90	BFLD-L90-10XX-XX	1586.00	1586.20	1586.40	nm
C89	BFLD-Q89-10XX-XX	1586.42	1586.62	1586.82	nm
L89	BFLD-L89-10XX-XX	1586.84	1587.04	1587.24	nm
C88	BFLD-Q88-10XX-XX	1587.26	1587.46	1587.66	nm
L88	BFLD-L88-10XX-XX	1587.68	1587.88	1588.08	nm
C87	BFLD-Q87-10XX-XX	1588.10	1588.30	1588.50	nm
L87	BFLD-L87-10XX-XX	1588.53	1588.73	1588.93	nm
C86	BFLD-Q86-10XX-XX	1588.95	1589.15	1589.35	nm
L86	BFLD-L86-10XX-XX	1589.37	1589.57	1589.77	nm
C85	BFLD-Q85-10XX-XX	1589.79	1589.99	1590.19	nm
L85	BFLD-L85-10XX-XX	1590.21	1590.41	1590.61	nm
C84	BFLD-Q84-10XX-XX	1590.63	1590.83	1591.03	nm
L84	BFLD-L84-10XX-XX	1591.06	1591.26	1591.46	nm
C83	BFLD-Q83-10XX-XX	1591.48	1591.68	1591.88	nm
L83	BFLD-L83-10XX-XX	1591.90	1592.10	1592.30	nm
C82	BFLD-Q82-10XX-XX	1592.32	1592.52	1592.72	nm
L82	BFLD-L82-10XX-XX	1592.75	1592.95	1593.15	nm
C81	BFLD-Q81-10XX-XX	1593.17	1593.37	1593.57	nm
L81	BFLD-L81-10XX-XX	1593.59	1593.79	1593.99	nm
Q80	BFLD-Q80-10XX-XX	1594.02	1594.22	1594.42	nm
L80	BFLD-L80-10XX-XX	1594.44	1594.64	1594.84	nm
C79	BFLD-Q79-10XX-XX	1594.86	1595.06	1595.26	nm
L79	BFLD-L79-10XX-XX	1595.29	1595.49	1595.69	nm
C78	BFLD-Q78-10XX-XX	1595.71	1595.91	1596.11	nm
L78	BFLD-L78-10XX-XX	1596.14	1596.34	1596.54	nm
C77	BFLD-Q77-10XX-XX	1596.56	1596.76	1596.96	nm
L77	BFLD-L77-10XX-XX	1596.99	1597.19	1597.39	nm
C76	BFLD-Q76-10XX-XX	1597.42	1597.62	1597.82	nm
L76	BFLD-L76-10XX-XX	1597.84	1598.04	1598.24	nm
C75	BFLD-Q75-10XX-XX	1598.27	1598.47	1598.67	nm
L75	BFLD-L75-10XX-XX	1598.69	1598.89	1599.09	nm
C74	BFLD-Q74-10XX-XX	1599.12	1599.32	1599.52	nm
L74	BFLD-L74-10XX-XX	1599.55	1599.75	1599.95	nm
C73	BFLD-Q73-10XX-XX	1599.97	1600.17	1600.37	nm
L73	BFLD-L73-10XX-XX	1600.40	1600.60	1600.80	nm
C72	BFLD-Q72-10XX-XX	1600.83	1601.03	1601.23	nm
L72	BFLD-L72-10XX-XX	1601.26	1601.46	1601.66	nm
C71	BFLD-Q71-10XX-XX	1601.68	1601.88	1602.08	nm
L71	BFLD-L71-10XX-XX	1602.11	1602.31	1602.51	nm
C70	BFLD-Q70-10XX-XX	1602.54	1602.74	1602.94	nm
L70	BFLD-L70-10XX-XX	1602.97	1603.17	1603.37	nm
C69	BFLD-Q69-10XX-XX	1603.40	1603.60	1603.80	nm
L69	BFLD-L69-10XX-XX	1603.83	1604.03	1604.23	nm
C68	BFLD-Q68-10XX-XX	1604.26	1604.46	1604.66	nm
L68	BFLD-L68-10XX-XX	1604.68	1604.88	1605.08	nm
C67	BFLD-Q67-10XX-XX	1605.11	1605.31	1605.51	nm
L67	BFLD-L67-10XX-XX	1605.54	1605.74	1605.94	nm
C66	BFLD-Q66-10XX-XX	1605.97	1606.17	1606.37	nm
L66	BFLD-L66-10XX-XX	1606.40	1606.60	1606.80	nm
C65	BFLD-Q65-10XX-XX	1606.84	1607.04	1607.24	nm
L65	BFLD-L65-10XX-XX	1607.27	1607.47	1607.67	nm
C64	BFLD-Q64-10XX-XX	1607.70	1607.90	1608.10	nm
L64	BFLD-L64-10XX-XX	1608.13	1608.33	1608.53	nm
C63	BFLD-Q63-10XX-XX	1608.56	1608.76	1608.96	nm
L63	BFLD-L63-10XX-XX	1608.99	1609.19	1609.39	nm
C62	BFLD-Q62-10XX-XX	1609.42	1609.62	1609.82	nm
L62	BFLD-L62-10XX-XX	1609.86	1610.06	1610.26	nm
C61	BFLD-Q61-10XX-XX	1610.29	1610.49	1610.69	nm
L61	BFLD-L61-10XX-XX	1610.72	1610.92	1611.12	nm

Pacáiste agus Sainmhíniú Bioráin

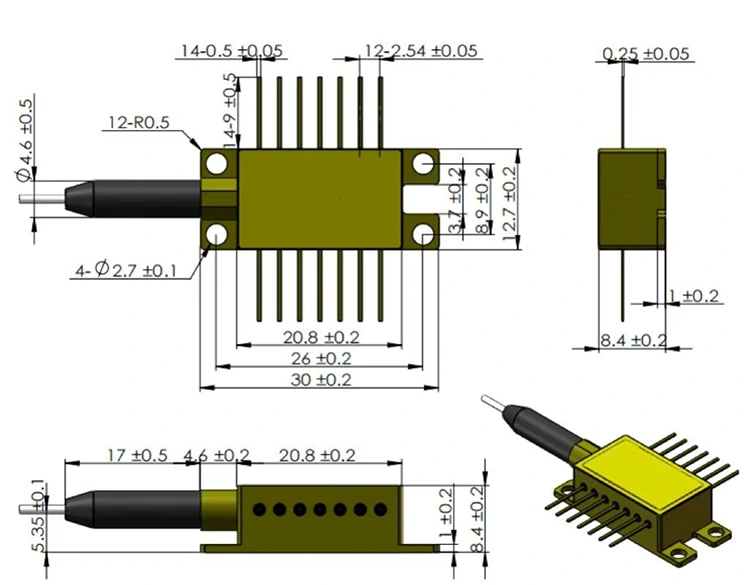

Cineál Pacáiste: Pacáiste Féileacán Hermetic 14-bioráin

Comhpháirteanna Insuite: Aonraitheoir optúil, fuaraitheoir teirmeachleictreach (TEC), teirmeastar, monatóireacht a dhéanamh ar fhótaióid

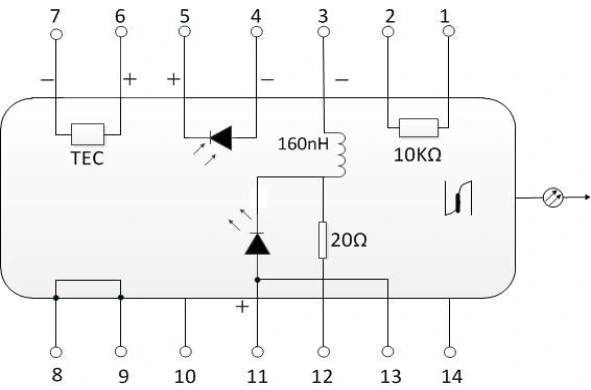

Cineál 1 PIN-amach

Bioráin	Cur síos	Bioráin	Cur síos
1	Teirmeastar	14	NC (Gan Ceangal)
2	Teirmeastar	13	Anóid Léasair (+)
3	Laofacht Léasair DC (Catod) (-)	12	Catóid léasair RF (-)
4	Anóid Monatóir PD (-)	11	Anóid Léasair (+)
5	Cathóid Monatóir PD (+)	10	NC (Gan Ceangal)
6	CCE (+)	9	Talamh Cás
7	CCE (-)	8	Talamh Cás

Cineál 2 Pin-out

Bioráin	Cur síos	Bioráin	Cur síos
1	CCE (+)	14	CCE (-)
2	Teirmeastar	13	Talamh Cás
3	Anóid Monatóir PD (-)	12	NC (Gan Ceangal)
4	Cathóid Monatóir PD (+)	11	Catóid léasair (-)
5	Teirmeastar	10	Anóid Léasair (+)
6	NC (Gan Ceangal)	9	NC (Gan Ceangal)
7	NC (Gan Ceangal)	8	NC (Gan Ceangal)

Eolas Ordaithe-10mW C+L Band DWDM DFB Laser Diode

Ainmníocht Mhúnla

BFLD - XXXX - XX - XX - XX (-X)

Sampla: BFLD-C34-10SM-FA

Réimse	Cód	Cur síos
Cineál Léasair	BFLD	Dé-óid Laser Féileacán DFB
Tonnfhad	Cxx /Hxx/ Lxx/Qxx	C63-C01orH62-H01 nó L00-L61 nó Q00-Q61
Cumhacht Aschuir	10	10mW
Cineál Snáithín	SM / PM	SM = Mód Aonair (SMF-28e); PM = Polarú-Cothabháil (PM1550)
Cineál nascóirí	FA/SA	FA = FC/APC; SA = SC/APC; Cónaisc eile ar fáil
Pinout	NULLComment/2	NULL = Cineál 1 (réamhshocraithe); 2 = Cineál 2 caidéal

Ceisteanna Coitianta (FAQ)

C: Cad é an difríocht idir cumraíochtaí pinout Cineál 1 agus Cineál 2?

A: Leanann Cineál 1 an chumraíocht chaighdeánach bioráin féileacán teileachumarsáide, a úsáidtear go coitianta le haghaidh tarchuradóirí DWDM agus feidhmeanna cumarsáide optúla ardluais. Soláthraíonn sé naisc thiomnaithe do laofacht léasair, modhnú RF, TEC, teirmeastar, agus monatóireacht ar chomharthaí fóta-óid chun comhoiriúnacht le ciorcaid tiománaithe léasair teileachumarsáide a chinntiú.

Tá Cineál 2 optamaithe le haghaidh feidhmeanna léasair caidéil, le comhéadan leictreach simplithe agus socrú TEC difriúil le haghaidh oibriú caidéil ardchumhachta agus bainistíocht theirmeach.

Úsáideann an dá chumraíocht an pacáiste meicniúil féileacán 14-bioráin céanna, ach tá a gcuid tascanna bioráin leictreacha difriúil. Tá siad comhoiriúnach go meicniúil ach éilíonn siad leagan amach PCB éagsúla agus dearaí tiománaithe.

C: Cén fáth a bhfuil aonróir optúil ionsuite tábhachtach d'fheidhmchláir DWDM agus braite?

A: I gcórais tarchurtha DWDM agus braite snáithíní, féadfaidh frithchaitheamh optúla ó chónaisc, comhéadain snáithíní, agus comhpháirteanna optúla dul isteach sa chuas léasair. D'fhéadfadh éagobhsaíocht mód, luaineacht tonnfhad, torann méadaithe, agus feidhmíocht dhíghrádaithe an chórais a bheith mar thoradh ar an aiseolas optúil seo.

Déanann aonraitheoir optúil ionsuite le leithlisiú ≥30 dB na cúl-fhrithchaiteoirí seo a shochtadh, feabhas a chur ar chobhsaíocht tonnfhad, laghdú ar thorann aiseolais-spreagtha, agus oibriú iontaofa a chinntiú in iarratais ar nós braite comhleanúnach, braite snáithíní, agus tarchur optúil íseal-torainn.

C: An féidir liom tonnfhad saincheaptha a fháil lasmuigh den liosta banna caighdeánach C+L?

A: Tá. Tacaímid le tonnfhaid saincheaptha bunaithe ar riachtanais iarratais ar leith. Maidir le táirgí léasair DWDM, tá tonnfhaid saincheaptha ar fáil laistigh dár raon tonnfhad cáilithe (mar shampla, 1527-1611 nm, ag brath ar infhaighteacht sliseanna).

Is féidir bannaí tonnfhaid eile, lena n-áirítear O-banda (1260–1360 nm) agus S-bhanna (1460–1530 nm), a mheas freisin le haghaidh feidhmeanna sonracha.

Braitheann féidearthacht tonnfhad saincheaptha ar infhaighteacht sliseanna léasair, dearadh gríl, agus sceideal táirgeachta. Déan teagmháil linn le do thoil le do thonnfhad sprice agus sonraí iarratais le haghaidh meastóireachta.

Táirgí Gaolmhara

· Léasair Analógach Féileacán DWDM 14PIN le haghaidh CATV -ITU-T Eangach CH18-64 1526.44~1563.05nm, tarchur RF-thar-snáithín ardlíneachta

· Léasair Cúpláilte Snáithín LAN-WDM 10mW - 1266.5~1345.5nm roghnach, deartha le haghaidh trasghlacadóirí optúla 400G/800G

· CWDM 1270-1650nm DFB Laser Foinse - le haghaidh cumarsáide optúla agus braite snáthoptaice dáilte

· 1550nm 1W Léasair Cúpláilte Snáithín - foinse ardchumhachta le haghaidh síolú léasair snáithín, aimpliú optúil, agus fótóinic thionsclaíoch

· 1550nm DFB 100KHz BTF Léasair Líne Chaol - foinse torainn ísealchéime le haghaidh cumarsáide comhleanúnach, LiDAR, agus braite beachta

Bileog sonraí-10mW C+L Banda DWDM DFB Laser Diode

Bileog sonraí

Leabharmharc an leathanach seo le haghaidh tagartha éasca amach anseo.

Hot Tags: An tSín 10mW C L Band DWDM DFB Laser Diode Monaróir, Soláthraí, Monarcha

Catagóir Gaolmhar

Seol Fiosrúchán

Eolas teagmhála



Seoladh

Seomra 901, Foirgneamh A, Rongchao Ré Nua Plaza, Uimh.


Teil

+86-13322933691


R-phost

sales06@boxoptronics.com

Ag lorg praghsanna iomaíocha ar orduithe mórchóir? Seol fiosrúchán chuig Box Optronics le haghaidh léasair DFB ardfheidhmíochta, SLEDs, agus feistí snáithíní PM. Faigh luachan praghais ghairmiúil laistigh de 24 uair an chloig.
