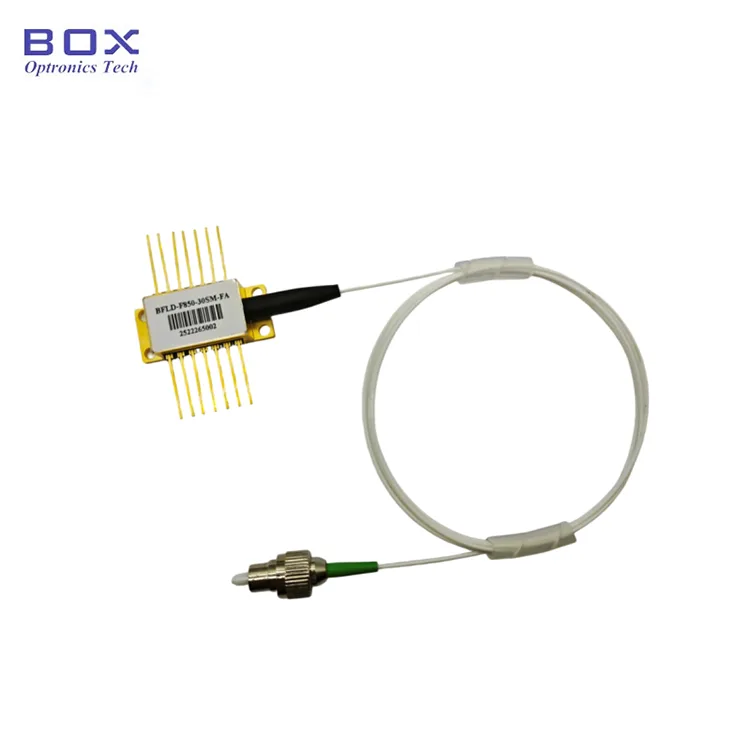

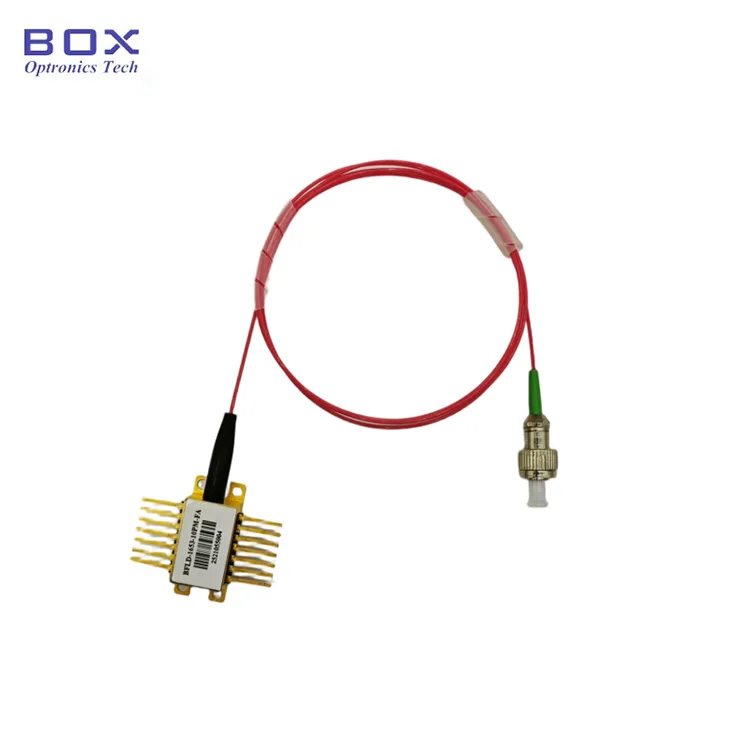

Soláthraíonn Box Optronics an 1310nm 100mW DFB Laser, foinse léasair préimhe-chúpláilte le snáithíní atá deartha le haghaidh feidhmeanna cumarsáide optúla, braite agus tástála a éileamh. Tá struchtúr aiseolais dáilte (DFB) il-chandamach (MQW) ag an bhfeiste seo, a sheachadann cobhsaíocht tonnfhad eisceachtúil, cóimheas ard-mhód faoi chois, agus suas le 120mW de chumhacht aschurtha snáithíní aon-mhód.
Lonnaithe i bpacáiste féileacán caighdeánach 14-bioráin le fuaraitheoir TEC comhtháite, teirmeastar, aonróir optúil, agus monatóireacht ar fhótaileictreach, tá an léasair seo comhoiriúnach le caighdeáin OC-48 pinout. Cibé i gcás córais tástála ardchumhachta, líonraí braite snáthoptaice, nó córais chumarsáide den chéad ghlúin eile, seachadann Box Optronics feidhmíocht iontaofa le tacaíocht ó rialú cáilíochta dian agus tacaíocht theicniúil dhomhanda.
● Cumhacht aschurtha optúil ard: suas le 120mW tipiciúil (snáithín SM)
● Tobar ilchandamach (MQW) Struchtúr DFB le haghaidh cobhsaíochta tonnfhad níos fearr
● Cóimheas faoi chois taoibh-mhóid ard (SMSR): >35dB tipiciúil
● Aonraitheoir optúil ionsuite le haghaidh cosaint aisléirithe
● Fuaraitheoir agus teirmeastar TEC comhtháite chun tonnfhad a rialú go beacht
● Faireachán a dhéanamh ar fhótaileictreach le haghaidh monatóireachta cumhachta fíor-ama
● Roghanna snáithíní aonmhód (SM) nó snáithíní um chothabháil polaraithe (PM).
● Ceanglóir snáithín FC/APC (inoiriúnaithe)
● Pacáiste féileacán 14-bioráin OC-48 comhoiriúnach, de chaighdeán an tionscail
● Córais tástála optúla agus tomhais ardchumhachta
● Tarchuradóirí agus trasghlacadóirí cumarsáide snáthoptaice
● Foinsí síl aimplitheoirí optúla
● FMCW LiDAR
● Saotharlanna taighde agus forbartha
● Faireachán agus rialú próisis thionsclaíoch
|
Paraiméadar |
Siombail |
Coinníoll |
Min. |
uas. |
Aonad |
|
Reatha ar aghaidh léasair |
MÁ |
CW |
- |
400 |
mA |
|
Voltas droim ar ais |
VR |
CW |
- |
-2.0 |
V |
|
Voltas ESD |
ESD |
- |
500 |
- |
V |
|
Teocht oibriúcháin |
BARR |
Cás teocht |
0 |
+70 |
℃ |
|
Teocht stórála |
TSTG |
Teocht chomhthimpeallach |
-40 |
+85 |
℃ |
|
Paraiméadar |
Siombail |
Coinníoll |
Min. |
Clóscríobh. |
uas. |
Aonad |
|
Tonnfhad oibriúcháin |
λC |
CW, 25 ℃ |
1300 |
1310 |
1320 |
nm |
|
Cumhacht aschurtha optúil (SM) |
PF |
Snáithín SM |
90 |
120 |
- |
mW |
|
Cumhacht aschurtha optúil (PM) |
PF |
Snáithín PM |
70 |
90 |
- |
mW |
|
Sruth tairsí |
ITH |
25 ℃ |
14 |
20 |
50 |
mA |
|
Sruth oibriúcháin |
IOP |
CW |
- |
250 |
400 |
mA |
|
Voltas oibriúcháin |
VOP |
25 ℃ |
- |
- |
3.0 |
V |
|
Cóimheas faoi chois mód taobh |
SMSR |
- |
35 |
- |
- |
dB |
|
TEC Reatha |
ITEC |
- |
-1.5 |
- |
2.5 |
A |
|
Voltas TEC |
VTEC |
- |
-2.5 |
- |
3.8 |
V |
|
Friotaíocht teirmeastar |
RTH |
25 ℃ |
9.5 |
10 |
10.5 |
kΩ |
|
B-luach teirmeastair |
β |
25 ℃ / 80 ℃ |
- |
3950 |
- |
K |
|
UAP |
Cur síos |
UAP |
Cur síos |
|
1 |
Teirmeastar |
14 |
NC (Gan Ceangal) |
|
2 |
Teirmeastar |
13 |
Anóid Léasair (+) |
|
3 |
catóide LD (-) |
12 |
Catóid léasair (-) |
|
4 |
Anóid PD (+) |
11 |
Anóid Léasair (+) |
|
5 |
Cathóid PD (-) |
10 |
NC (Gan Ceangal) |
|
6 |
CCE (+) |
9 |
Talamh Cás |
|
7 |
CCE (-) |
8 |
Talamh Cás |

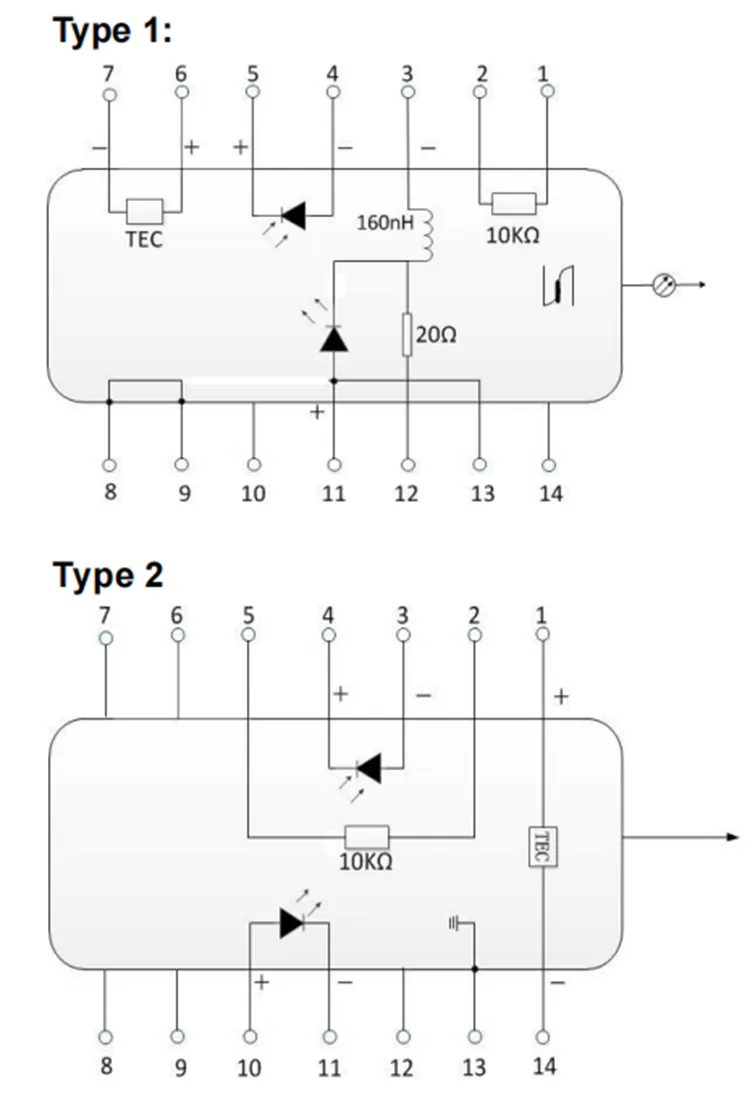

Sainmhíniú pinout (Cineál 2)
|
UAP |
Cur síos |
UAP |
Cur síos |
|
1 |
CCE (+) |
14 |
TEC(-) |
|
2 |
Teirmeastar |
13 |
Talamh Cás |
|
3 |
Anóid Monatóir PD (-) |
12 |
NC (Gan Ceangal) |
|
4 |
Cathóid Monatóir PD (+) |
11 |
Catóid léasair (-) |
|
5 |
Teirmeastar |
10 |
Anóid Léasair (+) |
|
6 |
NC (Gan Ceangal) |
9 |
NC (Gan Ceangal) |
|
7 |
NC (Gan Ceangal) |
8 |
NC (Gan Ceangal) |
● ✓ 10+ bliain de thaithí ghairmiúil déantúsaíochta dé-óid léasair
● ✓ Rialú cáilíochta dian le tástáil 100% roimh an loingsiú
● ✓ Praghsáil iomaíoch le cumas seachadta mórchóir cobhsaí
● ✓ Roghanna saincheaptha solúbtha maidir le tonnfhad, cumhacht, snáithín agus pacáiste
● ✓ Tacaíocht theicniúil 7 × 24 uair an chloig agus freagra tapa
● ✓ Tástáil shamplach ar fáil le measúnú
● ✓ Córas bainistíochta cáilíochta deimhnithe ISO9001:2015
● ✓ Loingseoireacht dhomhanda le seachadadh tapa DHL, UPS, FedEx
BFLD - XXXX - XX - XX - X
|
Réimse |
Cód |
Cur síos |
|
Sraith Táirge |
BFLD |
Dé-óid Laser Féileacán DFB |
|
Tonnfhad |
1310 |
tonnfhad 1310nm (tonnfhaid eile ar fáil) |
|
Cumhacht Aschuir |
1H |
Ardchumhacht rang 100mW (10: 10mW, 20: 20mW, 1H: 100mW) |
|
Cineál Snáithín |
SM / PM |
SM: Snáithín Mód Aonair | PM: Polarization a Chothabháil Snáithín |
|
Cónascaire |
FA/SA |
FA: FC/APC | SA: SC/APC | Eile: iarratas saincheaptha |
|
Cineál pinout |
1/2 |
Cineál 1 | Cineál 2 |
Sampla:BFLD-1310-1HPM-FA2
1310nm 100mW DFB14-bioráin dé-óid léasair féileacán, PM snáithín, cónascaire FC/APC, Cineál-2 bioráin
● Tonnfhad an ionaid: 1270~1650nm (tonnfhaid saincheaptha ar fáil)
● Cumhacht aschuir: 10mW, 20mW, daoine eile
● Cineál snáithín: Snáithín mód singil, snáithín a chothaíonn polarú
● Fad snáithíní: 1m, 1.5m, 2m (faid saincheaptha)
● Cineál cónascaire: FC/APC, FC/UPC, SC/APC, LC/APC, snáithín lom
● Cumraíocht pinout: Cineál 1, Cineál 2
Le haghaidh riachtanas saincheaptha, déan teagmháil lenár bhfoireann díolacháin:
Ríomhphost: sales06@boxoptronics.com
Teil: +86-13322933691
láithreán gréasáin: www.boxphotonics.com
Seoltar tuarascáil thástála chuimsitheach ar gach aonad a dhoiciméadaíonn paraiméadair feidhmíochta tomhaiste. Tá sonraíochtaí mionsonraithe, cuair feidhmíochta agus nótaí aird ar an mbileog tástála.
● Tuairisc thástála aonair san áireamh le gach aonad
● Soláthraítear cuair speictreach agus cumhachta tipiciúla
Tuarascáil tástála le haghaidh tagartha
● EXW (Ex Works): Moltar má tá cuntas DHL/UPS/FedEx agat. Seolaimid ag baint úsáide as do chuntas; gan aon chostas loingseoireachta a ghearraimid.
● DAP (Seachadta ag Áit): Mura bhfuil cuntas cúiréireachta agat, is féidir linn seoladh a shocrú le lasta réamhíoctha.
● Téarmaí eile: Déan teagmháil linn le do thoil chun iad a phlé.
● PayPal: Íocaíocht thapa agus shlán le haghaidh samplaí agus orduithe beaga
● T/T (Aistriú Bainc): Modh caighdeánach íocaíochta le haghaidh gnáthorduithe táirgthe
● Árachas Trádála Alibaba: Cosaint ordú slán d’idirbhearta ar líne le ráthaíocht ceannaitheora
● Téarmaí Íocaíochta Solúbtha: Soshannta do chomhpháirtithe fadtéarmacha nó straitéiseacha
● Táirgeadh caighdeánach: ~10 lá oibre
● Míreanna in-stoc: 2-3 lá oibre le haghaidh lastais
● Cumraíochtaí saincheaptha: 15-20 lá oibre
● Orduithe toirte: Déan teagmháil le do thoil le haghaidh sceideal táirgeachta
● Loingseoireacht idirnáisiúnta: 3-5 lá oibre (DHL/UPS/FedEx express)
● Seirbhís bhrostaithe: Ar fáil ach é a iarraidh (d’fhéadfadh táille bhreise a bheith i gceist)
Tá an gléas seo íogair leictreastatach. Ní mór cloí go docht le bearta cosanta frithstatacha le linn pacáistiú, iompair agus úsáide. Mura ndéantar amhlaidh d’fhéadfadh damáiste buan a bheith ann don fheiste.
● Caith strap chaol frithstatach i gcónaí agus tú ag láimhseáil
● Oibrigh ar mata frithstatach atá bunaithe i gceart
● Cinntigh go bhfuil an trealamh ar fad curtha i gceart
● Seachain teagmháil dhíreach a dhéanamh leis na bioráin agus an cónascaire snáithíní
● Úsáid foinse srutha rialaithe ísealtorainn
● Cuir teorainn srutha chuí i bhfeidhm chun damáiste a chosc
● Seachain borrthaí soláthair cumhachta agus spící voltais
● Ná sáraigh an rátáil uasta réamhsrutha riamh
● Cuir fuarú TEC ar siúl i gcónaí sula gcuirfidh tú sruth léasair i bhfeidhm
● Seachain an iomarca lúbthachta ar an snáithín
● Ná tarraing agus ná cas an muiceoil shnáithíneach
● Nascairí snáithíní a ghlanadh roimh nascadh
● Úsáid caipíní deannaigh i gcónaí nuair nach bhfuil an cónascaire in úsáid
● Déan iniúchadh ar aghaidh deiridh an tsnáithín le haghaidh damáiste roimh úsáid
● Cuir an gléas ar doirteal teasa ceart chun an fheidhmíocht is fearr a bhaint amach
● Déan teagmháil theirmeach maith a chinntiú idir an pacáiste agus an doirteal teasa
● Úsáid ábhar comhéadan teirmeach (ramhar teirmeach/eochaircheap) le haghaidh aistriú teasa níos fearr
● Oibrigh laistigh den raon teochta sonraithe le haghaidh iontaofachta
● Ceadaigh dóthain ama téamh suas le haghaidh cobhsú tonnfhaid
Barántaíonn Box Optronics an táirge seo a bheith saor ó lochtanna in ábhair agus ceardaíocht ar feadh tréimhse 12 mhí ó dháta an cheannaigh. Le linn na tréimhse bharánta, déanfaimid táirgí lochtacha a dheisiú nó a athsholáthar de réir ár rogha féin, saor in aisce.
Níl na coinníollacha seo a leanas clúdaithe faoin bharántas in aisce:
● Damáiste de bharr fachtóirí nádúrtha (tintreach, tuilte, etc.) nó tionchair timpeallachta
● Mífheidhmeanna mar gheall ar oibriú míchuí nó mí-úsáid an úsáideora
● Damáiste fisiceach follasach de bharr earráid dhaonna
● Iarrachtaí díchóimeála, modhnaithe nó deisiúcháin neamhúdaraithe
● Lipéid bharánta athraithe nó neamhiomlán ar an tithíocht
● Damáiste nó caillteanas le linn iompair tar éis lastais
● Damáiste de bharr rátálacha uasta nó coinníollacha oibriúcháin a shárú
● Am freagartha gasta: laistigh de 24 uair an chloig ar laethanta gnó
● Fabhtcheartú cianda agus tacaíocht feidhmchláir
● Seirbhís cothabhála íoctha ar fáil tar éis tréimhse bharánta
● Seirbhísí comhairliúcháin theicniúil saincheaptha
