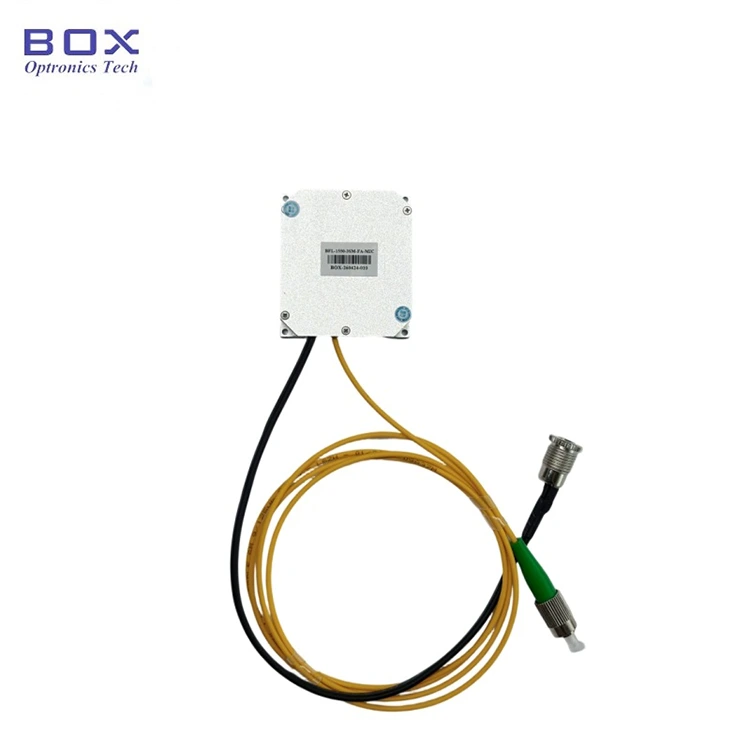

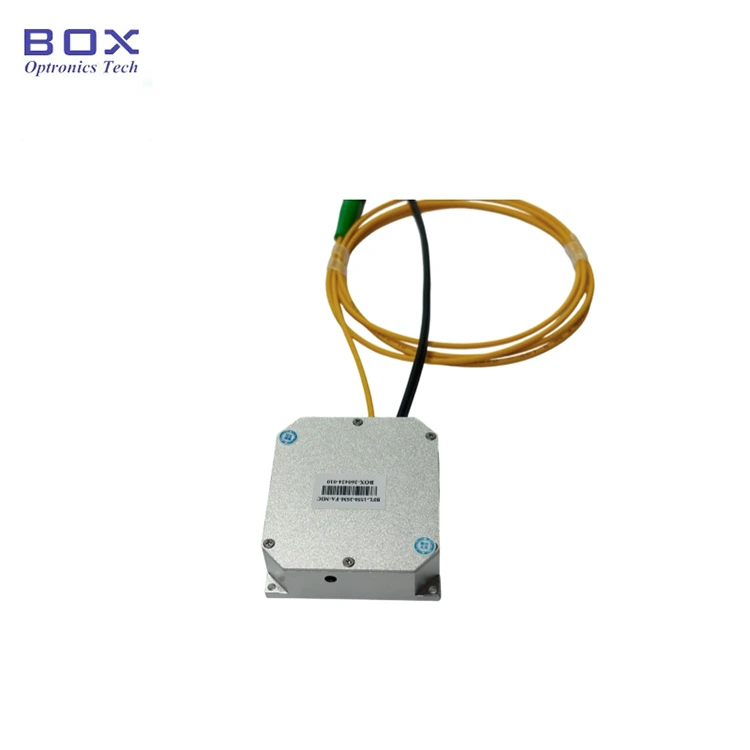

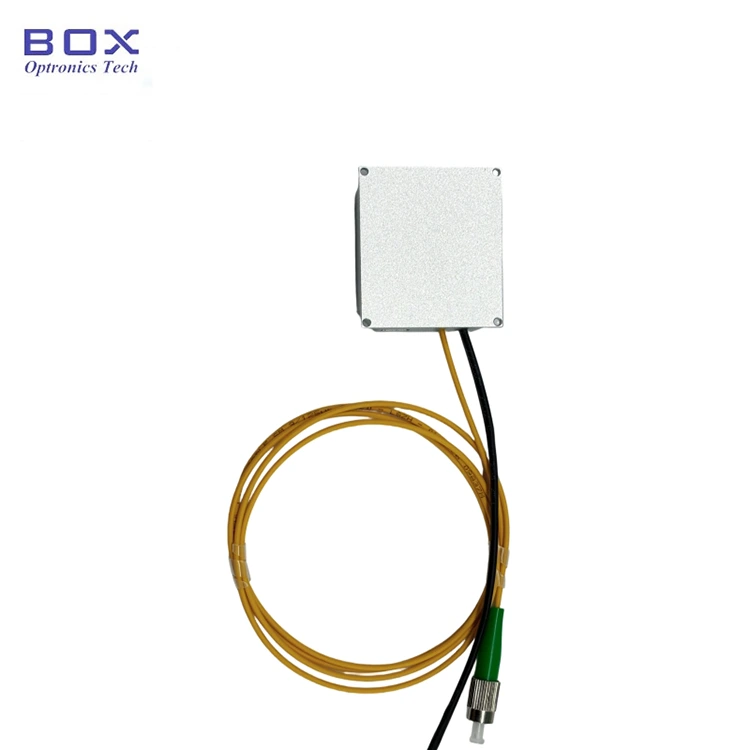

Is é seo an Micreamhodúl Foinse Solais Leathanbhanda 1550nm SLD ag glacadh le teicneolaíocht dé-óid superluminescent, le cumhacht aschuir 3mW agus 10mW roghnach, -3dB bandaleithead os cionn 30nm, speictream cothrom, ripple íseal, agus cobhsaíocht fhadtéarmach den scoth. Tá snáithín SM agus snáithín PM ar fáil. Tacaíonn sé le comhéadan cumarsáide RS485 agus bogearraí monatóireachta le haghaidh comhtháthú córas. Is é an toise dlúth ach 46.6x51.6x15mm.
|
Paraiméadair |
Aonad |
Luachanna |
Nótaí |
|
|
Tonnfhad oibriúcháin |
nm |
1550 |
±20 |
|
|
Cumhacht aschuir |
mW |
>3 |
>10 |
|
|
-3dB bandaleithead |
nm |
>30 |
|
|
|
Cobhsaíocht ghearrthéarmach |
dB |
≤ ± 0.02/15 nóim |
|
|
|
Cobhsaíocht fhadtéarmach |
dB |
≤ ± 0.05/8 uair an chloig |
|
|
|
Aonraitheoir optúil |
dB |
Sin |
Modúl |
|
|
Snáithín pigtail |
- |
SMF-28e/PM1550 |
FC/APC |
|
|
Comhéadan cumarsáide |
- |
DB9 Baineann(RS485) |
Modúl |
|
|
Soláthar cumhachta |
- |
5VDC, <15W |
Modúl |
|
|
Toisí |
mm |
46.6(W)×51.6(D)×15(H) |
Modúl |
|
|
Teocht oibriúcháin |
℃ |
-5 ~ +55 |
|
|
|
Taise oibriúcháin |
% |
0~70% |
|
|
● Méid beag; l
● Speictream leathan;
● Sracadh speictreach íseal;
● DB9 Mná(RS485) cumarsáid le haghaidh comhtháthú éasca.
● Tomagrafaíocht Comhtháthaithe Optúil (OCT);
● Íomháú leighis;
● Snáithín-optic-gioscóp (FOG).

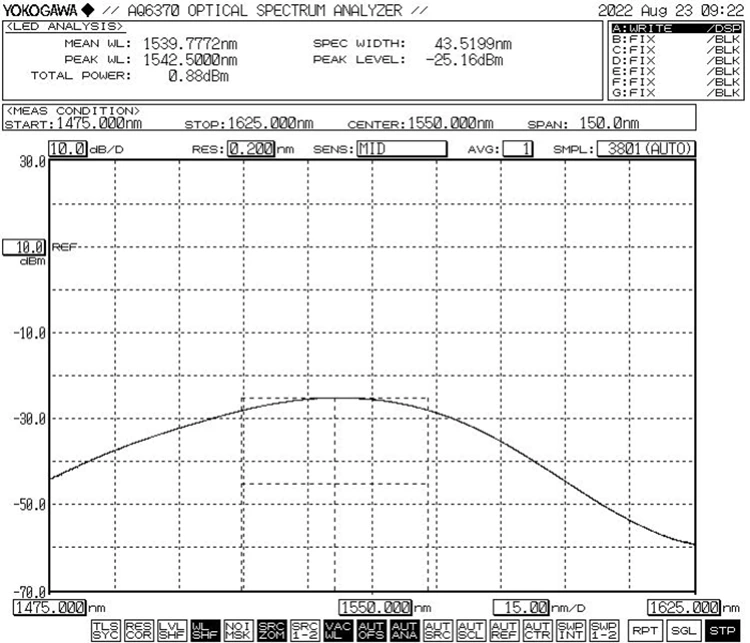

● Speictream tipiciúil: -3dB Bandaleithid Min.30nm

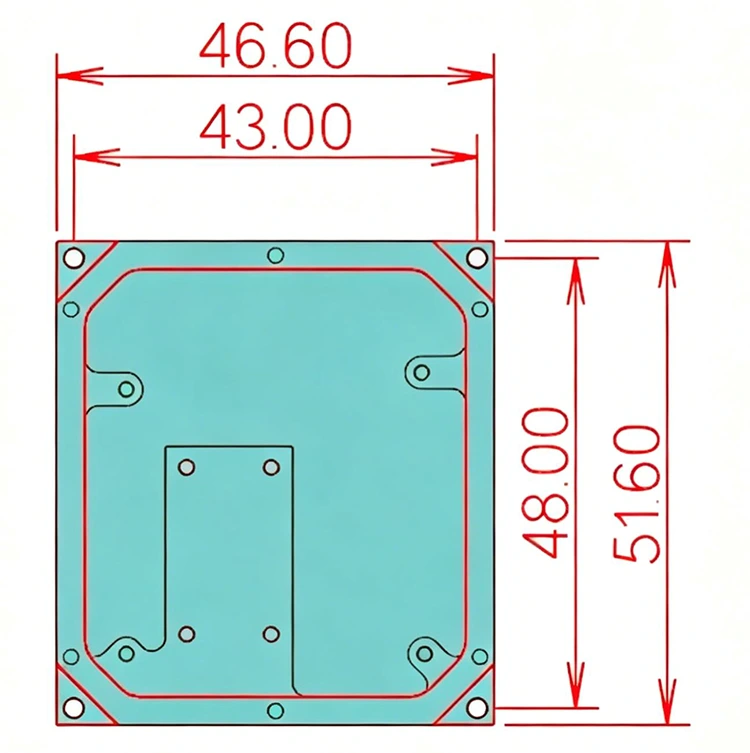

● Toise (mm): 46.6(W) × 51.6(D) × 15(H)
Céim1. Díphacáil: Roimh an tionól, seiceáil an bhfuil na gabhálais go léir críochnaithe.
Céim2. Soláthar cumhachta: Ceangailte le soláthar cumhachta lasctha DC nó le soláthar cumhachta rialaithe a chomhlíonann a gcuid riachtanas soláthair cumhachta. Bain úsáid as an adapter cumhachta comhoiriúnaithe bunaidh amháin (DC5V nó DC12V). Féadfaidh cuibheoirí cumhachta míchuí damáiste a dhéanamh don fhoinse solais. (Soláthraítear adapter cumhachta de réir na gcaighdeán voltais áitiúil.)
Céim3. Snáithín aschuir a nascadh: Oscail an caipín deannaigh ag an gceanglóir snáithín nó an flange, seiceáil an t-aghaidh deireadh snáithín, agus nasc an snáithín nó an snáithín splice leis an bhfeiste nó leis an méadar cumhachta atá le tástáil tar éis a dhearbhú nach bhfuil aon truailliú agus damáiste ann.
Socraighp4. Ceangail leis an ríomhaire óstach: Úsáid an Cábla Port Glas agus an Cábla Sonraí USB-RS485 DB9 chun Micreamhodúl Foinse Solais Leathanbhanda 1550nm SLD agus an ríomhaire a nascadh; ní mór don ríomhaire tiománaí calafoirt sraitheach tiomnaithe a shuiteáil ar dtús chun an cábla sonraí calafoirt sraitheach USB-RS485 a aithint, ar shlí eile ní féidir na bogearraí ríomhaireachta óstach agus an modúl foinse solais a nascadh agus a chur in iúl i gceart. Iarr ar Box Optronics an tiománaí.
Céim5. Bogearraí rialaithe: Soláthraíonn Box Optronics an t-ordú sraitheach nó na bogearraí ríomhaire chun rialú a dhéanamh ar theocht LD reatha agus LD an Micrea-mhodúl Foinse Solais Leathanbhanda 1550nm SLD. Roghnaigh an port ceart, socraigh an sruth agus an teocht, ansin cliceáil ar an gcnaipe oscailte. (Chun damáiste a chosc, ramp suas an sruth tiomána go mall ag an oibríocht tosaigh. Ná cuir sruth iomlán i bhfeidhm láithreach.)
Céim6. Tar éis é a úsáid, cliceáil ar an gcnaipe gar, an soláthar cumhachta a mhúchadh, agus an nasc snáithín a dhícheangal.
|
Ainm |
Tonnfhad |
Cumhacht aschuir |
Cineál snáithín |
Cónascaire |
Toise |
|
BSLD |
-XXX |
-XX |
XX |
-XX |
-X |
|
Foinse Solais SLD |
1550: 1550 nm |
03:03mW 10:10mW |
SM:SMF-28e PM: PM 1550 |
FA:FC/APC Eile |
MIC: Micreamhodúl |
m.sh.: BSLD-1550-10SM-FA-MIC
(Eolas ordaithe: Micreamhodúl Foinse Solais Leathanbhanda 1550nm SLD, cumhacht aschurtha 10mW, le snáithín SMF-28e, cónascaire FC/APC ).
Le haghaidh riachtanais shaincheaptha eile, déan teagmháil le: sales06@boxoptronics.com
● Téarmaí athfhriotail
(1) EXW:
Má tá cuntas DHL/UPS/FedEx agat, molann Box Optronics úsáid a bhaint as an EXW. Seolaimid trí do chuntas; ní ghearraimid an costas loingseoireachta.
(2) DAP:
Mura bhfuil cuntas agat, le do thoil réamhíoc an costas loingseoireachta do na táirgí.
(3)Eile
● Téarmaí íocaíochta
Tá PayPal agus T/T ar fáil.
Táirgeadh: 10-15 lá oibre. (Má tá roinnt i stoc, déanfar é a sheoladh níos tapúla.)
An loighistic idirnáisiúnta: 3-5 lá oibre.
● Glan na nascóirí snáithíní le wipe saor ó lint agus déan iniúchadh le brathadóir aghaidh deireadh snáithíní sula nasctar iad. Ceangail/dícheangail snáithíní i gcónaí gan chumhacht chun dó aghaidh deiridh a sheachaint. Ní mór na nascóirí snáthoptaice a bheith clúdaithe le caipíní deannaigh.
● Más gá an snáithín aschuir a nascadh le snáithín eile, moltar splicer comhleá a úsáid.
● Tabhair réamhchúraimí i gcoinne taise, deannaigh agus creimeadh; stóráil in áit thirim.

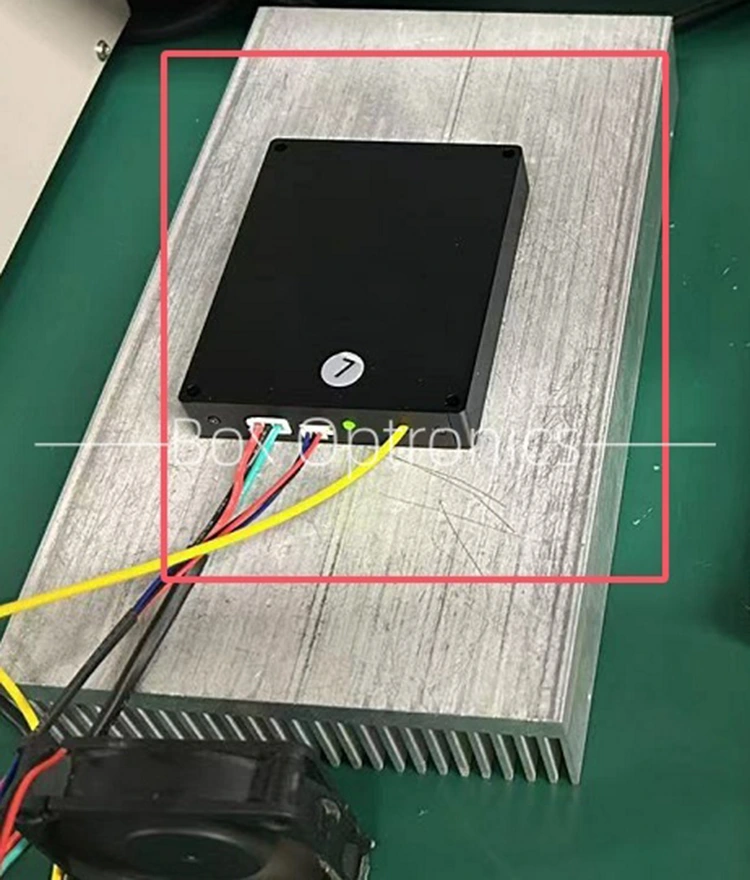

● Nuair a bhíonn tú ag úsáid fadtéarmach, cuir ar doirteal teasa é.
● Tréimhse Bharántas:
Deisiú nó athsholáthar saor in aisce le haghaidh lochtanna neamh-spreagtha ag an duine laistigh de 1 bhliain ó cheannach. Seirbhísí cothabhála íoctha ar fáil tar éis 1 bhliain.
● Eisiaimh ó Bharántas In Aisce:
Le linn na tréimhse bharántas saor in aisce, cuirfear seirbhísí deisiúcháin nó athsholáthair saor in aisce ar fáil i gcás lochtanna de bharr saincheisteanna cáilíochta táirgí. Mar sin féin, coimeádann Box Optronics an ceart chun seirbhísí deisiúcháin in aisce a dhiúltú sna cásanna seo a leanas laistigh den tréimhse bharánta:
(1) Damáiste de bharr fachtóirí nádúrtha (m.sh., tintreach, deannach) nó tionchair chomhshaoil.
(2) Mífheidhmeanna mar gheall ar oibriú míchuí ag an úsáideoir.
(3) Damáiste fisiceach follasach de bharr earráid dhaonna.
(4) Díchóimeáil, modhnú nó deisiú neamhúdaraithe.
(5) Lipéid bharánta athraithe nó neamhiomlán ar an tithíocht.
(6) Damáiste nó caillteanas le linn iompair.
