1. Réamhrá Foinse Solais Leathanbhanda 840nm 10mW 40nm SLD
2. Sonraíochtaí Teicniúla
3. Gnéithe Táirge
4. Feidhmchláir tipiciúla
5. Sonraí Táirge
6. Treoir Oibriúcháin Sábháilte
7. Faisnéis a Ordú
8. Bileog sonraí agus bileog tástála
9. Téarmaí ceanglófar agus íocaíochta
10. Am luaidhe
11. Nótaí Oibriúcháin agus Cothabháil
12. Dearbhú Cáilíochta agus Seirbhís Tar éis Díolacháin

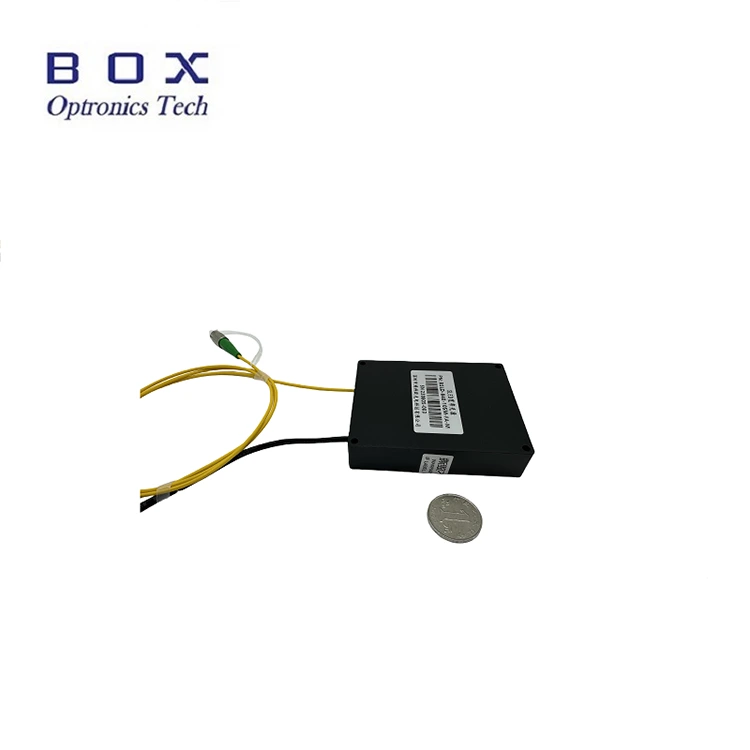

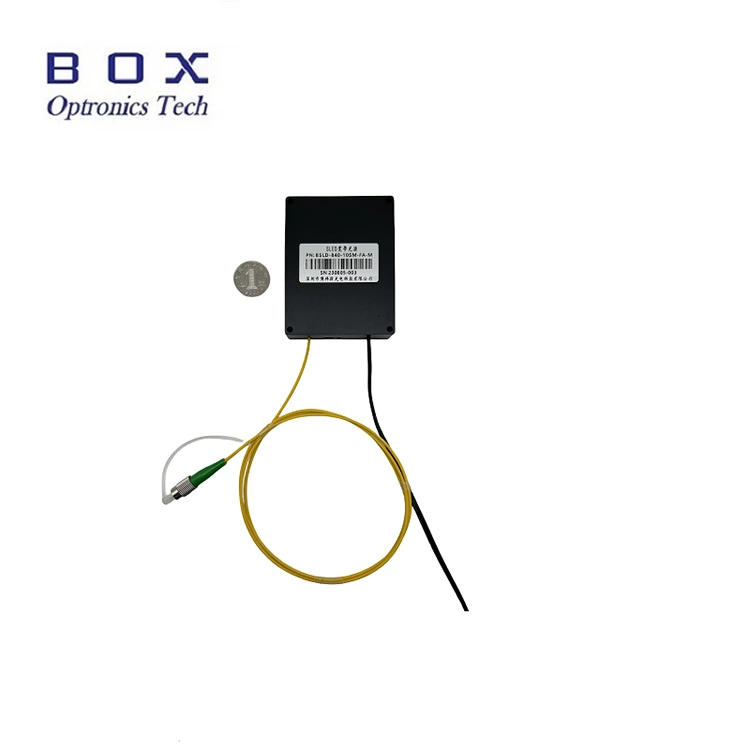

Is é seo Foinse Solais Leathanbhanda 840nm 10mW 40nm SLD ag glacadh le teicneolaíocht dé-óid superluminescent, le cumhacht aschuir níos mó ná 10mW, -3dB bandaleithead os cionn 40nm, speictream cothrom, ripple íseal, agus cobhsaíocht fhadtéarmach den scoth.
Tacaíonn sé le cumraíochtaí benchtop agus modúlach scáileáin tadhaill le comhéadan cumarsáide RS-485 agus bogearraí monatóireachta le haghaidh comhtháthú córas. Oiriúnach le haghaidh braite snáithíní agus íomháú leighis. Ceangail/dícheangail snáithíní i gcónaí gan chumhacht chun dó aghaidh deiridh a sheachaint.
|
Paraiméadair |
Aonad |
Luachanna |
Nótaí |
||
|
Tonnfhad oibriúcháin |
nm |
840 |
±20 |
||
|
Cumhacht aschuir |
mW |
Min. 10 |
840nm |
||
|
-3dB bandaleithead |
nm |
Min. 40 |
Clóscríobh. 45 |
- |
|
|
Cobhsaíocht ghearrthéarmach |
dB |
≤ ± 0.02/15 nóim |
|
||
|
Cobhsaíocht fhadtéarmach |
dB |
≤ ± 0.05/8 uair an chloig |
|
||
|
Aonraitheoir optúil |
dB |
Sin |
Modúl |
||
|
Snáithín pigtail |
- |
Hi780 nó PM850 |
FC/APC |
||
|
Comhéadan cumarsáide |
- |
Scáileán tadhaill/DB9 Baineann(RS485) |
Benchtop |
||
|
- |
DB9 Baineann(RS485) |
Modúl |
|||
|
Soláthar cumhachta |
- |
AC 110~240V, <30W |
Benchtop |
||
|
- |
5VDC nó 12VDC, <15W |
Modúl |
|||
|
Toisí |
mm |
195(W)×220(D)×120(H) |
Benchtop |
||
|
mm |
70(W)×90(D)×18(H) |
Modúl |
|||
|
Teocht oibriúcháin |
℃ |
-5 ~ +55 |
|
||
|
Taise oibriúcháin |
% |
0~70% |
|
||
Ripple speictreach íseal; l
Speictream comhréidh;
DB9 Mná(RS485) cumarsáid le haghaidh comhtháthú éasca;
Cumhacht aschuir saincheaptha agus cineál snáithín.
Braite snáithíní optúla;
íomháú leighis;
Tomagrafaíocht comhleanúnachais optúil (OCT).

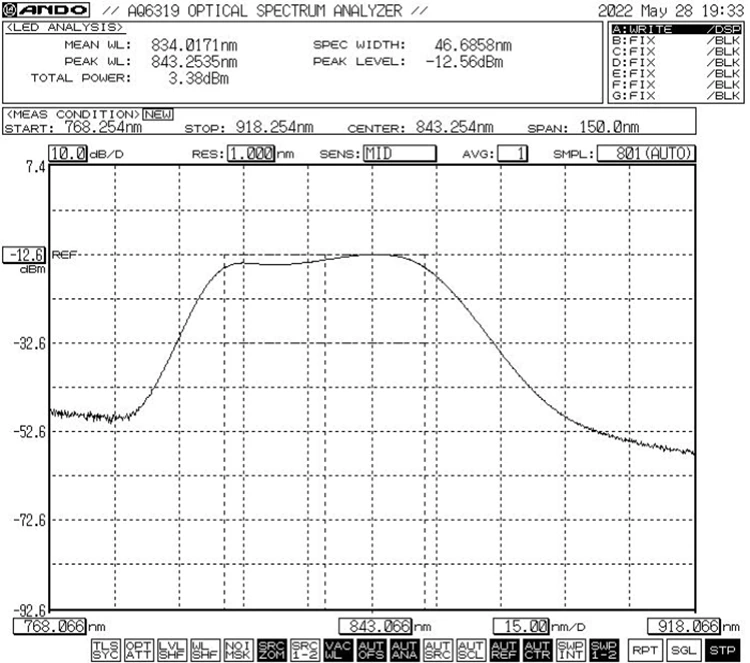

Speictream tipiciúil: -3dB Bandaleithid Min.40nm / Typ.45nm
Toise (mm)
|
|

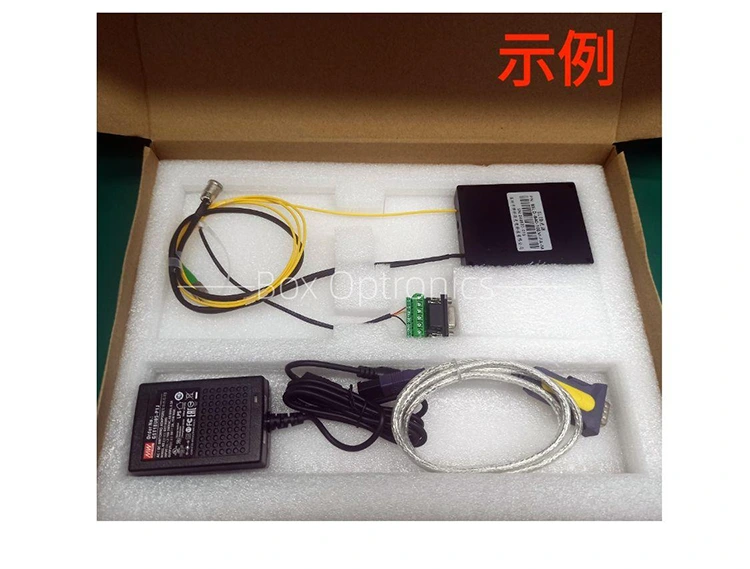

Gabhálais |
Cainníocht |
|
1 |
Foinse solais SLED (Óstach Modúl) |
1 |
|
2 |
Cábla Sonraí USB-RS485 DB9 |
1 |
|
3 |
Cábla Port Glas |
1 |
|
4 |
Cuibheoir Cumhachta (Roghnach) |
1 |
|
5 |
Tuarascáil Tástála Táirge |
1 |
Céim1. Díphacáil: Roimh an tionól, seiceáil an bhfuil na gabhálais go léir críochnaithe, lena n-áirítear modúl foinse solais SLED, cábla sonraí USB, cábla calafoirt glas, adapter cumhachta, tuarascáil tástála, etc.
Céim2. Soláthar cumhachta: Ceangailte le soláthar cumhachta lasctha DC nó le soláthar cumhachta rialaithe a chomhlíonann a gcuid riachtanas soláthair cumhachta. Bain úsáid as an adapter cumhachta comhoiriúnaithe bunaidh amháin (DC5V nó DC12V). Féadfaidh cuibheoirí cumhachta míchuí damáiste a dhéanamh don fhoinse solais. (Soláthraítear adapter cumhachta de réir na gcaighdeán voltais áitiúil.)
Céim3. Snáithín aschuir a nascadh: Oscail an caipín deannaigh ag an gceanglóir snáithín nó an flange, seiceáil an t-aghaidh deireadh snáithín, agus nasc an snáithín nó an snáithín splice leis an bhfeiste nó leis an méadar cumhachta atá le tástáil tar éis a dhearbhú nach bhfuil aon truailliú agus damáiste ann.
Socraighp4. Ceangail leis an ríomhaire óstach: Úsáid an Cábla Port Glas agus an Cábla Sonraí USB-RS485 DB9 chun Foinse Solais Leathanbhanda 840nm 10mW 40nm SLD a nascadh agus an ríomhaire; ní mór don ríomhaire tiománaí calafoirt sraitheach tiomnaithe a shuiteáil ar dtús chun an cábla sonraí calafoirt sraitheach USB-RS485 a aithint, ar shlí eile ní féidir na bogearraí ríomhaireachta óstach agus an modúl foinse solais a nascadh agus a chur in iúl i gceart. Iarr ar Box Optronics an tiománaí.

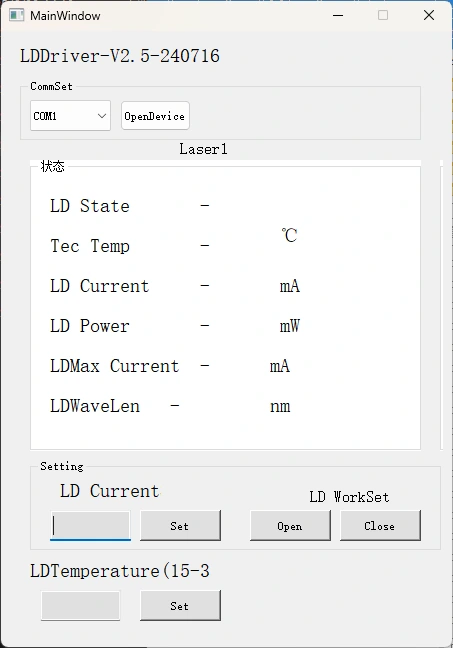

Céim5. Bogearraí rialaithe: Soláthraíonn Box Optronics an t-ordú sraitheach nó bogearraí ríomhaire chun rialú a dhéanamh ar theocht LD reatha agus LD an Fhoinse Solais Leathanbhanda 840nm 10mW 40nm SLD. Roghnaigh an port ceart, socraigh an sruth agus an teocht, ansin cliceáil ar an gcnaipe oscailte. (Chun damáiste a chosc, ramp suas an sruth tiomána go mall ag an oibríocht tosaigh. Ná cuir sruth iomlán i bhfeidhm láithreach.)
Céim6. Tar éis é a úsáid, cliceáil ar an gcnaipe gar, an soláthar cumhachta a mhúchadh, agus an nasc snáithín a dhícheangal.
|
Ainm |
Tonnfhad |
Cumhacht aschuir |
-3dB Bandaleithead |
Cineál snáithín |
Toise |
Voltas |
|
BSLD |
-XXX |
-XX |
-XX |
XX |
-X |
(X) |
|
Foinse Solais SLD |
840:840nm |
10:10mW |
4:40nm |
SM: Hi780 PM: PM850 |
M: Modúl B: Binse |
Réamhshocrú: 5VDC H: 12VDC |
m.sh.: BSLD-840-104SM-FA-M
(Eolas ordaithe: Foinse Solais Leathanbhanda 840nm 10mW 40nm SLD, le snáithín SM Hi780, cónascaire FC / APC , pacáiste modúl, soláthar cumhachta 5VDC).
Le haghaidh riachtanais shaincheaptha eile, déan teagmháil le: sales06@boxoptronics.com
Téarmaí athfhriotail
(1) EXW:
Má tá cuntas DHL/UPS/FedEx agat, molann Box Optronics úsáid a bhaint as an EXW. Seolaimid trí do chuntas; ní ghearraimid an costas loingseoireachta.
(2) DAP:
Mura bhfuil cuntas agat, le do thoil réamhíoc an costas loingseoireachta do na táirgí.
(3)Eile
Téarmaí íocaíochta
Tá PayPal agus T/T ar fáil.
Táirgeadh: 10 lá oibre. (Má tá roinnt i stoc, déanfar é a sheoladh níos tapúla.)
An loighistic idirnáisiúnta: 3-5 lá oibre.
Ní mholtar na nascóirí snáthoptaice a chur isteach nó a bhaint go minic ag na foircinn aschuir, chun éilliú deannaigh a chosc - rud a d'fhéadfadh caillteanas breise a bheith mar thoradh air - nó aghaidheanna deiridh an chónascaire snáithíní a dhó.
Glan nascóirí snáithíní le cuimilteán gan lint agus déan iniúchadh le brathadóir aghaidh-deiridh snáithíní sula nasctar iad. Ceangail/dícheangail snáithíní i gcónaí gan chumhacht chun dó aghaidh deiridh a sheachaint. Ní mór na nascóirí snáthoptaice a bheith clúdaithe le caipíní deannaigh.
Más gá an snáithín aschuir a nascadh le snáithín eile, moltar splicer comhleá a úsáid.
Tabhair réamhchúraimí i gcoinne taise, deannaigh agus creimeadh; stóráil in áit thirim.
Tréimhse Bharántas:
Deisiú nó athsholáthar saor in aisce le haghaidh lochtanna neamh-spreagtha ag an duine laistigh de 1 bhliain ó cheannach. Seirbhísí cothabhála íoctha ar fáil tar éis 1 bhliain.
Eisiaimh ó Bharántas In Aisce:
Le linn na tréimhse bharántas saor in aisce, cuirfear seirbhísí deisiúcháin nó athsholáthair saor in aisce ar fáil i gcás lochtanna de bharr saincheisteanna cáilíochta táirgí. Mar sin féin, coimeádann Box Optronics an ceart chun seirbhísí deisiúcháin in aisce a dhiúltú sna cásanna seo a leanas laistigh den tréimhse bharánta:
(1) Damáiste de bharr fachtóirí nádúrtha (m.sh., tintreach, deannach) nó tionchair chomhshaoil.
(2) Mífheidhmeanna mar gheall ar oibriú míchuí ag an úsáideoir.
(3) Damáiste fisiceach follasach de bharr earráid dhaonna.
(4) Díchóimeáil, modhnú nó deisiú neamhúdaraithe.
(5) Lipéid bharánta athraithe nó neamhiomlán ar an tithíocht.
(6) Damáiste nó caillteanas le linn iompair.
