Ciorcad Ardchumhachta 850nm

Soláthraíonn Box Optronics an Ciorcad Ardchumhachta 850nm, comhpháirt éighníomhach optúil ardfheidhmíochta atá deartha le haghaidh rialú beacht ar threoir solais i gcórais snáthoptaice. Cumasaíonn an ciorcóir 3-chalafort seo tarchur neamh-cómhalartach, ag ródú comharthaí optúla ó chalafort go calafort ar bhealach seicheamhach agus feidhmíocht optúil den scoth á chothabháil.

Le caillteanas isteach tipiciúil chomh híseal le 1.0dB, aonrú ard de 25dB tipiciúil, agus caillteanas tuairisceáin ard de 45dB ar a laghad, tá an t-imshruthaithe seo oiriúnach d'iarratais ardchumhachta 850nm. Tacaíonn sé le láimhseáil meánchumhachta iomlán suas le 500mW / 1W / 5W / 10W trasna calafoirt, rud a fhágann go bhfuil sé oiriúnach do chórais léasair snáithíní éilitheacha agus aimplitheoirí.

Lonnaithe i bpacáiste dlúth 58 × 28 × 26mm le pigtails snáithín 780-HP, cuireann an ciorcadóir ardchumhachta 850nm cobhsaíocht agus feidhmíocht fhadtéarmach iontaofa ar fáil.

Príomhghnéithe

• Leithlisiú ard: 25dB buaic-aonrú tipiciúil, íosmhéid 22dB

• Caillteanas isteach íseal: 1.0dB tipiciúil, uasmhéid 1.5dB

• Caillteanas ard aischuir: íosmhéid 45dB (Ionchur/Aschur)

• Caillteanas cleithiúnach polaraithe íseal (PDL): ≤0.15dB

• Láimhseáil ardchumhachta: suas le 500mW, 1W, 5W, 10W

• Cumas cumhachta buaic ard: <10kW le haghaidh oibríocht ns pulse

• Sochtadh crosstalk ard: íosmhéid 45dB

• Dearadh pacáiste dlúth agus láidir: 58×28×26mm

• Pigtails snáithíní 780-HP d'iarratais ardchumhachta

• Iontaofacht den scoth agus cobhsaíocht fhadtéarmach

• Tarchur solais neamh-cómhalartach 3-chalafort

• Raon teochta oibriúcháin leathan: +10°C go +50°C

Feidhmchláir tipiciúla

• Córais braite snáthoptaice

• Ionstraimíocht snáthoptaice agus trealamh tástála

• Córais léasair snáithíní 850nm

• Íomháú bithleighis agus córais OCT

• Saotharlanna taighde agus forbartha

• Aiseolas dáilte (DFB) cosaint léasair

Sonraíochtaí Teicniúla

Sonraíochtaí Optúla (T=25°C)

Sonraíochtaí Meicniúla agus Comhshaoil

* Nóta: Tá na sonraíochtaí thuas le haghaidh feistí gan nascóirí. I gcás feistí le nascóirí, tá an chumhacht láimhseála teoranta do 1W, tá an caillteanas isteach 0.3dB níos airde, tá an caillteanas fillte 5dB níos ísle, agus tá an cóimheas díothaithe 2dB níos ísle.

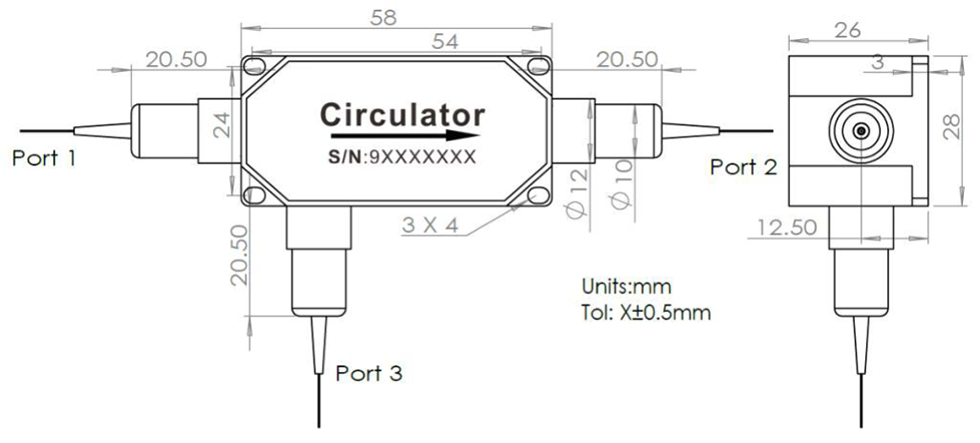

Toisí Pacáiste

Tá an Ciorcóir Ardchumhachta 850nm pacáistithe i dtithíocht dhlúth, láidir leis na toisí seo a leanas (aonad: mm):

• Méid an phacáiste: 58 × 28 × 26 mm

• Cumraíocht 3-port le pigtails snáithíní

• 4 pholl gléasta le haghaidh suiteáil shlán

• Caoinfhulaingt: ±0.5mm

Cumraíocht Port

Cumasaíonn an ciorcadóir optúil 3-phort seo ródú comhartha optúil aontreoch i seicheamh 1 → 2 → 3 → 1:

• Port 1 → Port 2: Tarchur ar aghaidh caillteanas ionsáite íseal

• Calafort 2 → Port 3: Ródú ar chomharthaí cúlscaipthe/frithchaite

• Port 3 → Port 1: Tarchur ar aghaidh ag críochnú an lúb cúrsaíochta, agus aonrú ard á choinneáil sna cosáin chúlaithe

Úsáideann an gléas dearadh optúil neamh-chómhalartach chun iomadú comhartha treorach agus leithlisiú éifeachtach idir calafoirt neamh-in aice láimhe a chinntiú, rud a fhágann go bhfuil sé oiriúnach le haghaidh braite snáithíní, cosaint léasair agus córais tomhais optúla.

Prionsabal Oibre

Is gléas neamh-cómhalartach éighníomhach ilphort é ciorcadóir optúil ard-chumhachta 850nm a stiúrann comharthaí optúla i dtreo seicheamhach 1 → 2 → 3 → 1, rud a chuireann ar chumas bainistíocht comhartha treorach i gcórais snáthoptaice.

Tá an gléas bunaithe ar éifeacht uainíochta Faraday in éineacht le comhpháirteanna ródaithe optúla atá ag brath ar polaraíocht.

Prionsabal oibre:

• Faraday Rotator: tugtar isteach rothlú seasta neamh-chómhalartach polaraithe (45° go hiondúil), neamhspleách ar threo an iomadaithe

• Optaic ródaithe polaraithe: comharthaí optúla díreacha bunaithe ar staid pholaraithe

• Tarchur neamh-cómhalartach: cinntíonn sé ródú comhartha treorach le haonrú ard idir cosáin iomadaithe droim ar ais

Príomhfheidhmeanna:

• Scarann ​​sé comharthaí optúla iomadaithe chun tosaigh agus siar

•Cosnaíonn sé foinsí léasair ó chúl-fhrithchaitheamh

•Cumasaítear oibriú déthreoch i gcórais braite snáthoptaice agus léasair

• Tacaíonn sé le ródú comhartha in ailtireachtaí tomhais agus braite

Cén fáth Roghnaigh Bosca Optronics?

• Rialú cáilíochta dian le tástáil 100% roimh an loingsiú

• Praghsáil iomaíoch le cumas seachadta mórchóir cobhsaí

•Roghanna saincheaptha solúbtha maidir le tonnfhad, cumhacht, snáithín agus nascóirí

• 7×24 uair an chloig tacaíocht theicniúil agus freagra tapa

•Tástáil shamplach ar fáil le haghaidh meastóireachta

• Loingseoireacht dhomhanda le seachadadh tapa DHL, UPS, agus FedEx

Eolas a Ordú

Ainmníocht Mhúnla

HPCIR - XXX - X - X - X - X - XX - XX

Sampla: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

Ciorcad Ardchumhachta 850nm, snáithín 780-HP, feadán scaoilte 900μm, fad snáithín 1m, pacáiste 58x28x26mm, cumhacht láimhseála 10W, cónascaire FC / APC

Roghanna Saincheaptha atá ar Fáil

•Tonnfhad an ionaid: 830nm, 850nm, tonnfhaid eile ar fáil ach iad a iarraidh

• Rátáil cumhachta: 500mW, 1W, 5W, 10W, cumhacht níos airde ar fáil le haghaidh dearaí saincheaptha

• Cineál snáithíní: 780-HP, snáithíní speisialtachta eile

•Fad snáithíní: 0.5m, 0.8m, 1m, 1.5m, 2m (faid saincheaptha ar fáil)

• Cineál pigtail: 250μm snáithín lom, feadán scaoilte 900μm, feadán scaoilte 3.0mm

• Cineál cónascaire: FC/UPC, FC/APC, SC/APC, LC/APC, nó nascóirí saincheaptha

• Méid an phacáiste: Caighdeán 58x28x26mm nó toisí pacáiste saincheaptha

• Cumraíochtaí circulator 4-port ar fáil arna iarraidh sin

Le haghaidh riachtanas saincheaptha, téigh i dteagmháil lenár bhfoireann díolacháin.

Bileog Sonraí agus Tuarascáil Tástála

Seoltar tuarascáil tástála chuimsitheach ar gach Ciorcadóir Ardchumhachta 850nm a dhoiciméadaíonn paraiméadair feidhmíochta tomhaiste. Tá sonraíochtaí mionsonraithe agus cuair feidhmíochta sa bhunchomhad PDF.

•Tuairisc thástála aonair san áireamh le gach aonad

Bileog sonraí

Téarmaí Athfhriotail agus Íocaíochta

Téarmaí Athfhriotail

•EXW (Ex Works): Moltar má tá cuntas DHL/UPS/FedEx agat. Seolaimid ag baint úsáide as do chuntas; ní ghearrann muid aon chostas loingseoireachta.

•DAP (Seachadta ag Áit): Mura bhfuil cuntas cúiréireachta agat, is féidir linn loingseoireachta a shocrú le lasta réamhíoctha.

•Téarmaí eile: Déan teagmháil linn le do thoil chun iad a phlé.

Téarmaí Íocaíochta

•PayPal: Íocaíocht tapa agus slán le haghaidh samplaí agus orduithe beaga

• T/T (Aistriú Bainc): Modh caighdeánach íocaíochta le haghaidh gnáthorduithe táirgeachta

• Dearbhú Trádála Alibaba: Cosaint ordú slán d'idirbhearta ar líne le ráthaíocht ceannaitheora

•Téarmaí Íocaíochta Solúbtha: Soshannta do chomhpháirtithe fadtéarmacha nó straitéiseacha

Am Luaidhe

• Táirgeadh caighdeánach: ~10-15 lá oibre

• Cumraíochtaí saincheaptha: 15-20 lá oibre

• Orduithe toirte: Déan teagmháil le do thoil le haghaidh sceideal táirgeachta

• Loingseoireacht idirnáisiúnta: ~ 3-5 lá oibre (DHL/UPS/FedEx express)

• Seirbhís bhrostaithe: Ar fáil ach é a iarraidh

Nótaí Oibriúcháin agus Láimhseáil

Cosaint ESD

Cé gur feistí éighníomhacha iad imshruthaithe optúla, tá gá le láimhseáil chuí chun feidhmíocht agus iontaofacht a chothabháil.

•Oibrigh ar dhromchla glan, saor ó dheannach

• Seachain teagmháil dhíreach a dhéanamh leis na aghaidheanna snáithíní

• Coinnigh caipíní deannaigh ar chónaisc nuair nach bhfuil siad in úsáid

• Úsáid cosaint cheart ESD le linn láimhseála agus suiteála

Láimhseáil Snáithín

• Seachain an iomarca lúbthachta ar an snáithín

• Ná tarraing agus ná casadh na míolta móra snáithíní

• Chónaisc snáithíní Glan roimh nascadh

• Úsáid caipíní deannaigh i gcónaí nuair nach bhfuil an cónascaire in úsáid

• Déan iniúchadh ar aghaidh deiridh an tsnáithín le haghaidh damáiste roimh úsáid

Cúrsaí Láimhseála Cumhachta

• Cinntigh nach sáraíonn an chumhacht iomlán ionchuir an t-uasráta rátáilte

• Bain úsáid as monatóireacht cheart cumhachta chun ró-ualach a sheachaint

• Ceadaigh diomailt teasa ceart ag leibhéil arda cumhachta

• Cuir isteach ar doirteal teasa le haghaidh oibriú leanúnach ardchumhachta

• Nóta: Tá láimhseáil cumhachta laghdaithe (1W max) ag feistí atá feistithe le cónascaire

• Seachain spící cumhachta tobanna a d'fhéadfadh dul thar buaic-rátálacha cumhachta

Suiteáil agus Suiteáil

•Déan an t-imleabharlann a shuiteáil go daingean ag baint úsáide as na 4 pholl gléasta

• Ailíniú ceart a chinntiú chun caillteanas breise a íoslaghdú

• Lig go leor spáis do gha lúbthachta snáithíní

• Oibriú laistigh den raon teochta sonraithe le haghaidh iontaofachta (+10°C go +50°C)

• Seachain strus meicniúil ar na pigtails snáithíní

• Cinntigh treoshuíomh ceart poirt le haghaidh ródú comhartha ceart
