Soláthraíonn Box Optronics an Aonraitheoir Optúil Ardchumhachta 850nm, comhpháirt éighníomhach optúil atá deartha chun córais optúla a chosaint ar chúl-fhrithchaiteachas. Tá aonrú eisceachtúil suas le 35dB ag an aonróir ardfheidhmíochta seo, caillteanas ionsáite ultra-íseal de 0.8dB tipiciúil, agus tacaíonn sé le láimhseáil ardchumhachta suas le meánchumhacht 500mW/1W/5W/10W.
Lonnaithe i bpacáiste dlúth 58 × 28 × 26mm le pigtails snáithín 780HP, seachadann an t-aonróir seo iontaofacht agus cobhsaíocht den scoth d'iarratais éilitheacha. Cibé i gcás léasair snáithíní, córais OCT, aimplitheoirí optúla, nó ionstraimíocht tástála, soláthraíonn Box Optronics aonraitheoirí ardchaighdeáin le tacaíocht ó rialú cáilíochta dian agus tacaíocht theicniúil dhomhanda.
● Ard leithlisiú: suas le 35dB buaic-aonrú tipiciúil
● Caillteanas ionsáite íseal: 0.8dB tipiciúil, uasmhéid 1.2dB
● Caillteanas ard aischuir: 45dB
● Cóimheas ard díothaithe le haghaidh leaganacha a choinníonn polarú
● Láimhseáil ardchumhachta: 500mW/1W/5W/10W meánchumhacht
● Caillteanas spleách ar polarú íseal (PDL): <0.15dB
● Dearadh pacáiste dlúth agus láidir
● Snáithín SM/snáithín PM/nó muiceanna snáithíní eile
● Ardiontaofacht agus cobhsaíocht fhadtéarmach
● Raon teocht oibriúcháin leathan: -40°C go +85°C
● Ionstraiméireacht optúil tástála agus tomhais
● Córais Tomagrafaíochta Comhtháthaithe Optúil (OCT) 840nm/850nm
● 850nm córais léasair snáithíní agus foinsí síolta
● Córais braite snáthoptaice (braite trasnamhéadrach)
● Saotharlanna taighde agus forbartha
● Íomháíocht agus diagnóisic bhithleighis
|
Paraiméadar |
Aonad |
Luach |
|
Ionad tonnfhad |
nm |
850 |
|
Raon tonnfhad oibriúcháin |
nm |
±50 |
|
Clóscríobh. Buaic leithlisiú ag 23°C |
dB |
35 |
|
Min. Leithlisiú ag 23°C |
dB |
25 |
|
Clóscríobh. Caillteanas ionsáite ag 23°C |
dB |
0.8 |
|
Uas.Caillteanas ionsáite ag 23°C |
dB |
1.2 |
|
uas. Caillteanas cleithiúnach polaraithe ag 23°C, i gcás PI amháin |
dB |
0.15 |
|
Íoschaillteanas aischuir (Ionchur/Aschur) |
dB |
45 |
|
uas. meánchumhacht optúil |
W |
0.5,1,2,5,10 |
|
uas. buaicchumhacht (ns cuisle) |
kW |
1,5,10 |
|
Paraiméadar |
Aonad |
Luach |
|
Cineál snáithín |
- |
780HP |
|
uas. ualach teanntachta |
N |
5 |
|
Toisí pacáiste |
mm |
58×28×26 |
|
Teocht oibriúcháin |
°C |
-40~+85 |
|
Teocht stórála |
°C |
0~+70 |

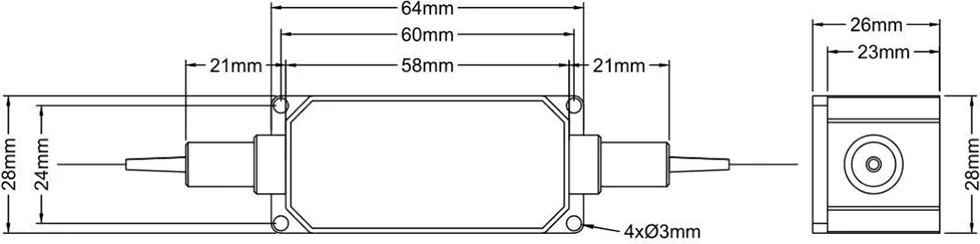

Tá an t-aonraitheoir pacáistithe i dtithíocht dhlúth, láidir phlaisteach leis na toisí seo a leanas (aonad: mm):
Is comhpháirt éighníomhach optúil é aonraitheoir optúil cúpláilte snáithín ardchumhachta 850nm a sholáthraíonn tarchur solais neamh-cómhalartach, rud a ligeann do chomharthaí optúla chun cinn pas a fháil agus iad ag blocáil machnaimh ar gcúl i gcórais snáithíní.
Tá an gléas bunaithe ar éifeacht uainíochta Faraday in éineacht le optaic polaraithe, agus tá sé ar fáil i leagan Snáithín Aonmhód (SMF) agus Snáithín Polaraithe-Chothaithe (PMF) araon, rud a chuireann ar chumas comhtháthú solúbtha i gcórais optúla éagsúla.
● Treo ar aghaidh: Téann an solas tríd agus is beag an caillteanas ionsáite atá ann
● Cúltreo: Tá aonrú ard ar an solas cúl-fhrithchaite
● Cosnaíonn sé dé-óidí léasair agus aimplitheoirí ó dhamáiste agus torann a spreagann an ais-mhachnamh
● Feabhsaítear cobhsaíocht an chórais agus laghdaítear déine torainn (RIN)
● ✓ Rialú cáilíochta dian le tástáil 100% roimh an loingsiú
● ✓ Praghsáil iomaíoch le cumas seachadta mórchóir cobhsaí
● ✓ Roghanna saincheaptha solúbtha maidir le tonnfhad, cumhacht, agus snáithín
● ✓ Tacaíocht theicniúil 7 × 24 uair an chloig agus freagra tapa
● ✓ Tástáil shamplach ar fáil le measúnú
● ✓ Loingseoireacht dhomhanda le seachadadh tapa DHL, UPS, FedEx
HPIS/HPMIS - XXX -X - X - X - X - XX - XX
|
Réimse |
Cód |
Rogha |
|
Sraith Táirge |
HPIS/HPMIS |
Aonraitheoir ardchumhachta / aonraitheoir PM ardchumhachta |
|
Tonnfhad |
850, 980, 1030, 1064nm |
850: 850nm, 980: 980nm, 1030: 1030nm, 1064: 1064nm |
|
Cineál snáithín |
X |
0: SM snáithín, 1: PM Panda snáithín, S: Sonraithe |
|
Cineál pigtail |
X |
0: 250μm snáithín lom, 1: 900μm feadán scaoilte, 3: feadán scaoilte 3.0mm |
|
Fad snáithín |
X |
0: 0.8m, 1: 1m |
|
Toise an phacáiste |
X |
0: 58x28x26mm, S: Sonraithe |
|
Láimhseáil chumhacht |
XX |
00: 500mW, 01: 1W, 02: 2W,......, 05: 5W, 10: 10W |
|
Cónascaire |
XX |
FA: FC/APC | SA: SC/APC | Eile: iarratas saincheaptha |
Sampla: HPIS -850 -0 -1 -1 -0 -00- FA
Aonraitheoir Optúil Ardchumhachta 850nm, snáithín SM, feadán scaoilte 900um, fad snáithín 1m, toise: 58x28x26mm, cumhacht láimhseála 500mW, cónascaire FC / APC
● Tonnfhad an ionaid: 850nm, 980nm, 1030nm, 1064nm, 1310nm, 1550nm
● Rátáil cumhachta: 0.5W, 1W, 2W, 5W, 10W, cumhacht níos airde ar fáil
● Cineál snáithín: 780HP, SMF-28, PM1550, snáithíní speisialtachta eile
● Fad snáithíní: 0.5m, 1m, 1.5m, 2m (faid saincheaptha)
● Cineál pigtail: 900um feadán scaoilte, feadán scaoilte 3.0 mm, snáithín lom
● Méid an phacáiste: Toisí caighdeánacha nó saincheaptha pacáiste
Le haghaidh riachtanas saincheaptha, déan teagmháil lenár bhfoireann díolacháin:
Ríomhphost: sales06@boxoptronics.com
Teil: +86-13322933691
láithreán gréasáin: www.boxphotonics.com
Seoltar tuarascáil thástála chuimsitheach ar gach aonad a dhoiciméadaíonn paraiméadair feidhmíochta tomhaiste. Tá sonraíochtaí mionsonraithe sa chomhad PDF.
● Tuairisc thástála aonair san áireamh le gach aonad
● EXW (Ex Works): Moltar má tá cuntas DHL/UPS/FedEx agat. Seolaimid ag baint úsáide as do chuntas; ní ghearrann muid aon chostas loingseoireachta.
● DAP (Seachadta ag Áit): Mura bhfuil cuntas cúiréireachta agat, is féidir linn seoladh a shocrú le lasta réamhíoctha.
● Téarmaí eile: Déan teagmháil linn le do thoil chun iad a phlé.
● PayPal: Íocaíocht thapa agus shlán le haghaidh samplaí agus orduithe beaga
● T/T (Aistriú Bainc): Modh caighdeánach íocaíochta le haghaidh gnáthorduithe táirgthe
● Árachas Trádála Alibaba: Cosaint ordú slán d’idirbhearta ar líne le ráthaíocht ceannaitheora
● Téarmaí Íocaíochta Solúbtha: Soshannta do chomhpháirtithe fadtéarmacha nó straitéiseacha
● Táirgeadh caighdeánach: ~10 lá oibre
● Cumraíochtaí saincheaptha: 15-20 lá oibre
● Orduithe toirte: Déan teagmháil le do thoil le haghaidh sceideal táirgeachta
● Loingseoireacht idirnáisiúnta:~3-5 lá oibre (DHL/UPS/FedEx express)
● Seirbhís bhrostaithe: Ar fáil ach é a iarraidh (d’fhéadfadh táille bhreise a bheith i gceist)
Cé gur feistí éighníomhacha iad aonraitheoirí optúla, tá láimhseáil chuí fós ag teastáil chun feidhmíocht agus iontaofacht a chothabháil.
● Láigh le lámhainní glana saor ó lint chun éilliú a sheachaint
● Oibrigh ar dhromchla glan, saor ó dheannach
● Seachain teagmháil dhíreach a dhéanamh leis na aghaidheanna deiridh snáithíní
● Coinnigh caipíní deannaigh ar chónaisc nuair nach bhfuil siad in úsáid
● Seachain an iomarca lúbthachta ar an snáithín (ga lúbtha íosta: 30mm)
● Ná tarraing agus ná casadh na míolta móra snáithíní
● Nascairí snáithíní a ghlanadh le halcól iseapróipile sula nasctar iad
● Úsáid caipíní deannaigh i gcónaí nuair nach bhfuil an cónascaire in úsáid
● Déan iniúchadh ar aghaidh deiridh an tsnáithín le haghaidh damáiste roimh úsáid
● Ná sáraigh an rátáil uasta ualaigh teanntachta
● Cinntigh nach sáraíonn an chumhacht ionchuir an t-uasráta rátáilte
● Úsáid monatóireacht cheart cumhachta chun ró-ualach a sheachaint
● Ceadaigh do dhiomailt teasa ceart ag leibhéil arda cumhachta
● Cuir isteach ar doirteal teasa le haghaidh oibriú leanúnach ardchumhachta
● Déan an t-aonraitheoir go slán agus na 4 pholl gléasta in úsáid agat
● Cinntigh ailíniú ceart chun caillteanas breise a íoslaghdú
● Bíodh dóthain spáis agat le haghaidh ga lúbthachta snáithíní
● Oibrigh laistigh den raon teochta sonraithe le haghaidh iontaofachta
● Seachain strus meicniúil ar na muiceanna snáithíní
Barántaíonn Box Optronics an táirge seo a bheith saor ó lochtanna in ábhair agus ceardaíocht ar feadh tréimhse 12 mhí ó dháta an cheannaigh. Le linn na tréimhse bharánta, déanfaimid táirgí lochtacha a dheisiú nó a athsholáthar de réir ár rogha féin, saor in aisce.
Níl na coinníollacha seo a leanas clúdaithe faoin bharántas in aisce:
● Damáiste de bharr fachtóirí nádúrtha (tintreach, tuilte, etc.) nó tionchair timpeallachta
● Mífheidhmeanna mar gheall ar oibriú míchuí nó mí-úsáid an úsáideora
● Damáiste fisiceach follasach de bharr earráid dhaonna
● Iarrachtaí díchóimeála, modhnaithe nó deisiúcháin neamhúdaraithe
● Lipéid bharánta athraithe nó neamhiomlán ar an tithíocht
● Damáiste nó caillteanas le linn iompair tar éis lastais
● Damáiste de bharr rátálacha cumhachta uasta nó coinníollacha oibriúcháin a shárú
● Am freagartha gasta: laistigh de 24 uair an chloig ar laethanta gnó
● Fabhtcheartú cianda agus tacaíocht feidhmchláir
● Seirbhís cothabhála íoctha ar fáil tar éis tréimhse bharánta
● Seirbhísí comhairliúcháin theicniúil saincheaptha
