I gcórais braite gáis TDLAS, feidhmíonn an léasair DFB (Aiseolas Dáilte) mar phríomhfhoinse solais. Léasair DFB tréithrithe ag línte caola, aschur aon-fhadfhad-mód, cobhsaíocht tonnfhad ard, agus tunability beacht. Is féidir a dtonnfhad astaithe a mheaitseáil go cruinn le líne ionsúcháin an gháis sprice agus é a mhionchoigeartú trí theocht nó sruth tiomána chun scanadh agus braite a chumasú thar bhuaic an ionsúcháin, rud a fhágann gur rogha iontach iad le haghaidh monatóireachta gáis thionsclaíoch, anailís comhshaoil agus taighde eolaíoch.

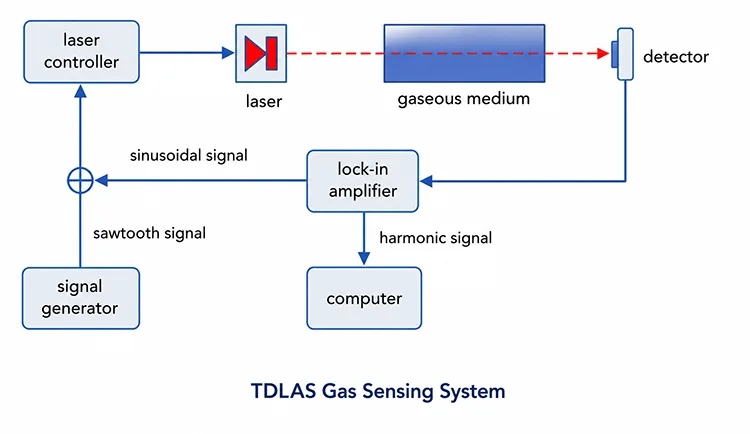

(1) Astaíonn an léasair DFB léas léasair aonmhód comhleanúnach a bhfuil tonnfhad aige atá tiúnta leis an sprioclíne ionsúcháin gháis.
(2) Rachaidh an léas léasair trí chill gháis ina bhfuil an sampla atá le tomhas.
(3) Súnn an gás cuid den solas léasair ag a thonnfhad sainiúil, agus tarchuirtear an solas atá fágtha.
(4) Gabhann fóta-bhrathadóir an solas tarchurtha nó frithchaite, agus déanann sé comhartha leictreach é.
(5) Déanann an córas anailís ar an gcomhartha trí úsáid a bhaint as halgartaim braite glasála, dí-mhodú nó claochlaithe Fourier chun tiúchan gáis a ríomh de réir dhlí Beer-Lambert.
|
Comhpháirt |
Cur síos ar Fheidhm |
|
DFB léasair |
Soláthraíonn sé foinse léasair aonmhód caol-líneach. Déantar a thonnfhad astaíochta a thiúnadh trí rialú teochta chun scanadh a dhéanamh trasna líne shaintréithe ionsúcháin an gháis sprice, agus déantar an sruth insteallta a mhodhnú ag ardmhinicíocht le haghaidh speictreascópachta modhnú tonnfhaid (WMS). |
|
Cill Gáis |
Seomra séalaithe ina bhfuil an spriocghás agus a sholáthraíonn fad cosán optúil sainithe chun ionsú a thomhas. Feabhsaíonn modúil roghnacha teochta agus rialaithe brú cobhsaíocht tomhais agus laghdaíonn siad earráidí de bharr éagsúlachtaí comhshaoil. |
|
Brathadóir fótaileictreach (PD) |
Tiontaíonn sé an comhartha optúil tar éis idirghníomhú leis an ngás go comhartha leictreach le haghaidh aimpliú, dímodú agus anailís tiúchana ina dhiaidh sin. |
|
Scoilteoir Bhíoma / Cúplóir Snáithín Optúil |
Meaitseálann scoilteoir bíoma córas optúil saor-spáis, agus luíonn an cúplóir snáithíní socrú uile-snáithíneach. Roinneann sé an léasair ina bhealaí tagartha agus tomhais. Úsáidtear an comhartha tagartha chun luaineachtaí cumhachta léasair a chúiteamh agus cruinneas tomhais (roghnach) a fheabhsú. |
|
Córas Próiseála Comhartha |
Aimplíonn sé comharthaí fóta-bhraiteora lag agus déanann sé dí-mhodúchán speictreascópachta modhnú tonnfhaid (WMS), lena n-áirítear eastóscadh armónach 1f/2f, chun faisnéis faoi ionsú gáis a fháil agus chun tiúchan gáis a chinneadh. |
|
Ríomhaire / Córas Rialaithe |
Soláthraíonn sé rialú córais, cumraíocht paraiméadar, fáil sonraí, próiseáil comhartha, ríomh tiúchan, stóráil sonraí, agus léirshamhlú fíor-ama ar thorthaí tomhais. |
Dé-óid Léasair Féileacán 760nm 10mW DFB
Dé-óid Léasair Féileacán 1392nm 10mW DFB
Léasair Cúpláilte Snáithín 1683nm 10mW
Léasair Féileacán Ard-chumhachta 1653.7nm 40mW DFB
Dé-óid Léasair Cúpláilte Snáithín 1651nm DFB
Dé-óid Léasair 1625nm DFB BTF
Dé-óid léasair féileacán 1567nm DFB
Dé-óid Léasair 1580nm DFB SM PM

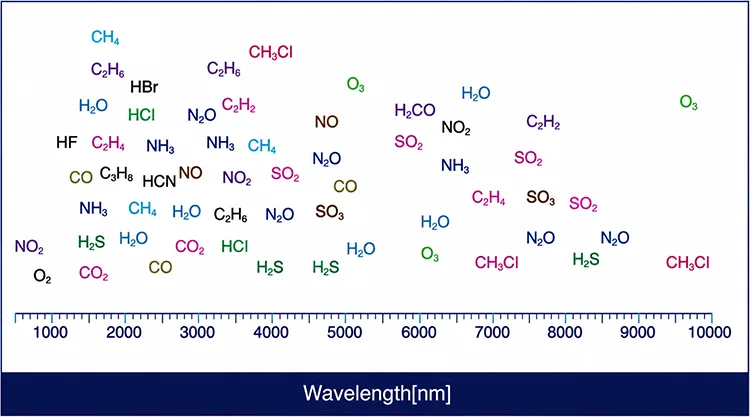

C1: Cén tonnfhad de léasair DFB a úsáidtear de ghnáth i TDLAS?
