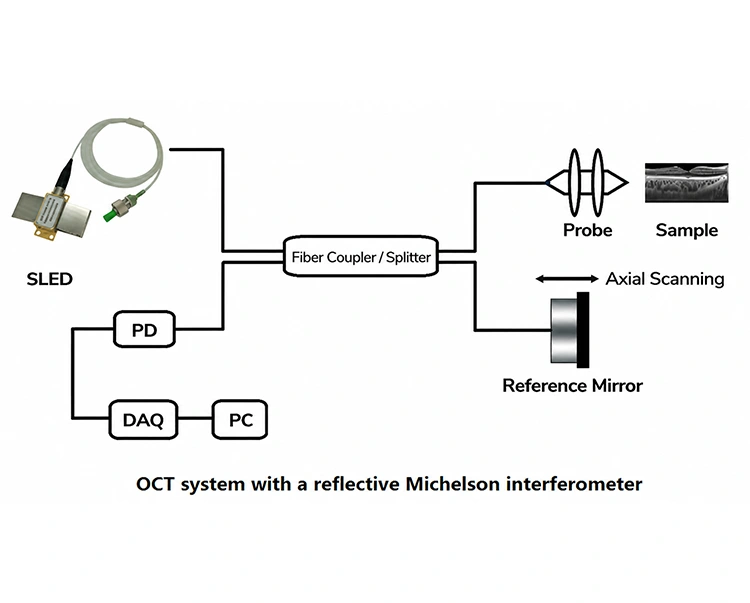

(1) Déantar solas a astaítear ó fhoinse leathanbhanda, íseal-chomhleanúnachais (cosúil le SLED) a roinnt ina dhá léas ag scoilteoir bíoma (nó cúplóir snáithíní), ag dul isteach sa ghéag tagartha agus sa ghéag samplach, faoi seach.
(2) Tá an solas sa ghéag tagartha frithchaite ag scáthán.
(3) I ndiaidh don solas sa lámh samplach an fíochán nó an t-ábhar atá á fhiosrú a shoilsiú, filleann solas cúlscaipthe ó dhoimhneachtaí éagsúla.
(4) Cuireann an dá léas le chéile ag an scoilteoir bíoma; ní ghintear comhartha trasnaíochta ach amháin nuair a thagann an difríocht cosán optúil idir an dá arm laistigh d'fhad comhleanúnachais na foinse solais. Cinntíonn an fad comhleanúnachais ghearr seo ard-réiteach aiseach an chórais.
(5) Trí shuímh an scátháin thagartha a scanadh nó trí scuabadh minicíochta a úsáid chun comharthaí trasnaíochta a fháil, is féidir leis an gcóras íomhánna tomagrafacha déthoiseacha nó tríthoiseacha den chiseal samplach a athchruthú de réir ciseal.
|
Comhpháirt |
Cur síos ar Fheidhm |
|

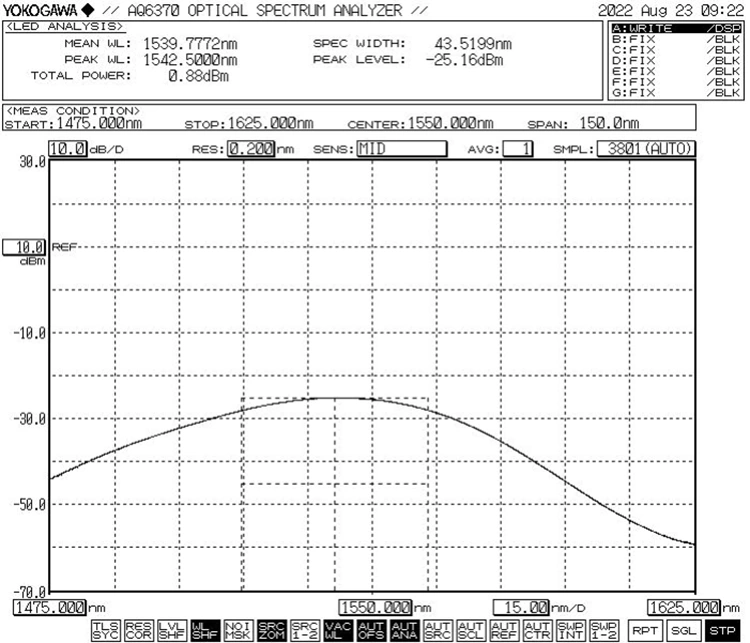

Foinse Solais SLED |
Soláthraíonn sé solas íseal-chomhleanúnachais leathanbhanda, ag feidhmiú mar chroí-fhoinse solais don chóras OCT chun ard-réiteach aiseach a bhaint amach; go hiondúil oibríonn sé sa bhanda gar-infridhearg 800–1550 nm. |
|
Cúplóir Snáithín / Scoilteoir |
Scoiltear an fhoinse solais ina lámh shamplach agus ina lámh tagartha, agus comhcheanglaíonn sé na comharthaí macalla ón dá lámh isteach sa bhrathadóir. |
|
Tóraigh |
Dírítear an léas solais ar dhromchla nó taobh istigh an tsampla, agus bailíonn sé comharthaí optúla cúl-fhrithchaite / cúlscaipthe ó dhoimhneachtaí éagsúla. |
|
Scáthán Tagartha |
Soláthraíonn cosán optúil tagartha cobhsaí. Athraíonn sé fad cosán optúil na láimhe tagartha trí scanadh aiseach beacht, tuigeann sé meaitseáil comhartha trasnaíochta le solas frithchaite ó dhoimhneachtaí samplacha éagsúla, agus críochnaíonn sé scanadh doimhneacht-réiteach. |
|
PD |
Aimsíonn sé comharthaí optúla trasnaíochta ón lámh samplach agus ón ngéag tagartha. |
|
Córas Fáil Sonraí (DAQ) |
Athraíonn sé comharthaí fótaileictreacha go comharthaí digiteacha le haghaidh próiseála agus stórála fíor-ama ag an ríomhaire. |
|
PC |
Próiseálann sé na comharthaí trasnaíochta faighte trí halgartaim mar Fast Fourier Transform (FFT), agus athchruthaítear íomhánna tomagrafacha 2T nó 3D ardtaifigh den sampla. |

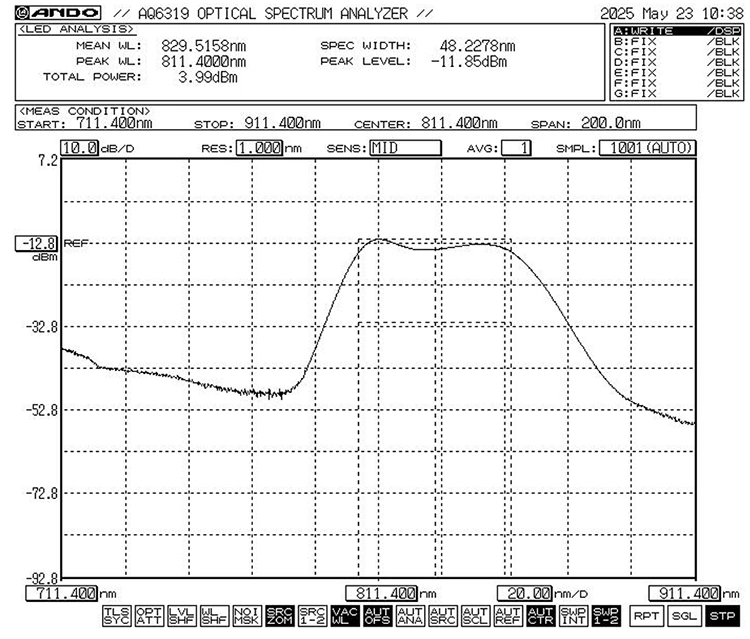

Foinse Solais Leathanbhanda 840nm 20mW SLED
Foinse Solais 1060nm 1064nm SLD
C1: Cén tonnfhad (i nm) d’fhoinse solais leathanbhanda SLD a úsáidtear de ghnáth in OCT?
A1: Íomháú Bithleighis → 800–1060nm;
Cigireacht Thionsclaíoch/Feidhmchláir Optaic Snáithín → 1300–1550nm.
C2: An bhfuil aonróir ag teastáil ó fhoinse solais leathanbhanda SLED?
A2: I gcás feidhmeanna tionsclaíocha, is gá measúnú neamhspleách a dhéanamh ar mhéid na cumhachta optúla frithchaite; más gá, d'fhéadfadh go mbeadh aonraitheoirí iolracha ag teastáil.
C3: An dtagann na foinsí solais SLD a sholáthraíonn tú le ciorcad tiománaí ionsuite?
A3: Sea, cuirimid réitigh modúlach ar fáil a chomhtháthaíonn an sliseanna léasair, an ciorcad tiománaí, agus (go roghnach) cúplóir snáithín. Ligeann sé seo úsáid dhíreach nó comhtháthú córais breise gan gá don chustaiméir tiománaí seachtrach a nascadh.
-
