1. Réamhrá Foinse Solais Leathanbhanda SLD 1310nm
2. Sonraíochtaí Táirge
3. Gnéithe Táirge
4. Feidhmchláir tipiciúla
5. Sonraí Táirge
6. Faisnéis a Ordú
7. Bileog sonraí agus bileog tástála
8. Téarmaí ceanglófar agus íocaíochta
9. Treoir Oibriúcháin
10. Nótaí Oibriúcháin agus Cothabháil
11. Dearbhú Cáilíochta agus Seirbhís Tar éis Díolacháin

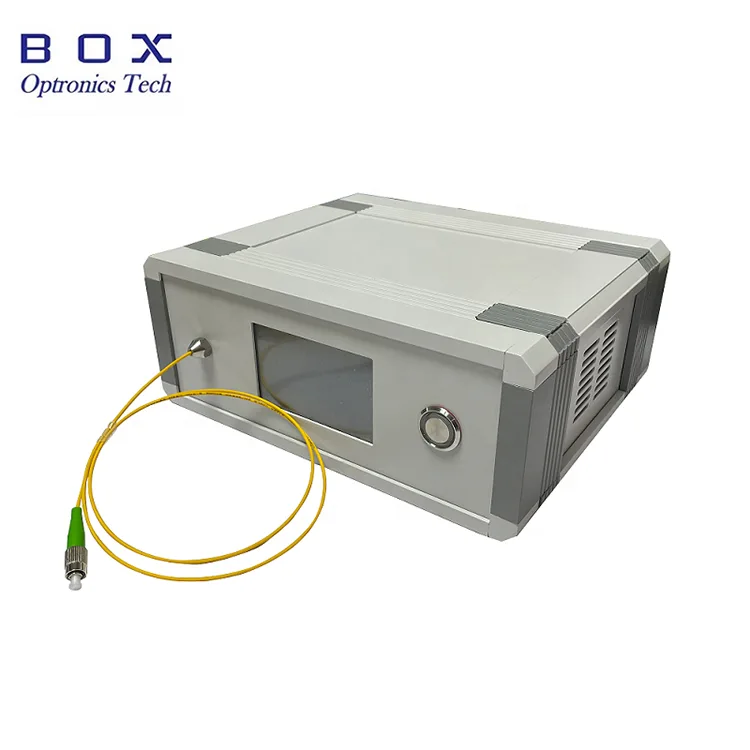

Seachadann Foinse Solais Leathanbhanda 1310nm SLD astaíochtaí leathanbhanda cobhsaí, íseal-chomhleanúnachais le leithead speictreach de ghnáth >30nm agus cumhacht aschurtha ar fáil ag 1/3/10/15mW. Déanann a chúpláil SMF-28e nó PM Fiber, ripple speictreach íseal, agus pacáiste dlúth é an-oiriúnach le haghaidh braite snáthoptaice, íomháú OCT, agus tomhais optúla beachta. Tá an fhoinse solais leathanbhanda SLD seo optamaithe le haghaidh cumarsáide optúla, íomháú bithleighis, agus iarratais tástála gléas snáithíní optúla.
|
Paraiméadair |
Aonad |
Luach |
Nóta |
|
Tonnfhad oibriúcháin |
nm |
1310 |
±20 |
|
Cumhacht aschuir |
mW |
1/3/10/15 |
Incheaptha |
|
bandaleithead |
nm |
>30 |
|
|
Aonraitheoir optúil |
dB |
Le |
|
|
Cobhsaíocht ghearrthéarmach |
dB |
≤ ± 0.02/15 nóim |
|
|
Cobhsaíocht fhadtéarmach |
dB |
≤ ± 0.05/8 uair an chloig |
|
|
Ceanglóir snáithín |
- |
FC/APC |
|
|
Cineál snáithín |
- |
SMF-28e/PM Snáithín |
|
|
Demension
|
mm |
195(W)×220(D)×120(H) |
Benchtop |
|
70(W)×90(D)×18(H) |
Modúl |
||
|
125(W)×150(D)×20(H) |
Modúl |
||
|
Ionchur cumhachta
|
V |
AC 110~240V |
Benchtop |
|
DC 5V/4A |
Modúl |
||
|
Comhéadan cumarsáide |
- |
DB9 Baineann(RS232) |
|
|
Teocht oibriúcháin |
℃ |
-5 ~ +55 |
|
|
Teocht stórála |
℃ |
-40 ~ +85 |
|
● 1/3/10/15mW Leibhéil ilchumhachta ar fáil chun freastal ar riachtanais éagsúla; l
● Speictream leathan;
● Sracadh speictreach íseal;
● Pacáiste agus méid saincheaptha.
● Braiteadh snáthoptaice;
● Íomháú leighis;
● Tomhas beachta;
● Tástáil gléas snáithíní optúla.

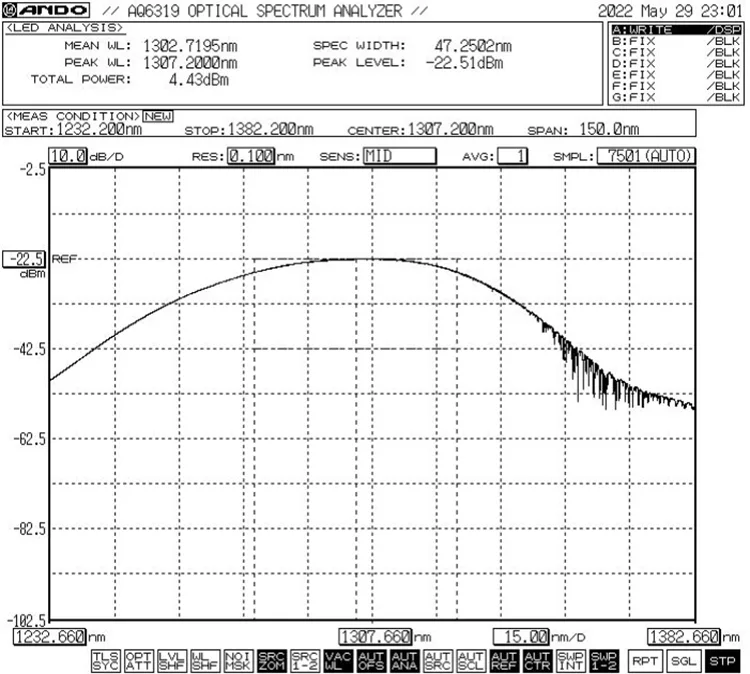

● Tagairt speictreach: -3dB Bandaleithid Min.30nm

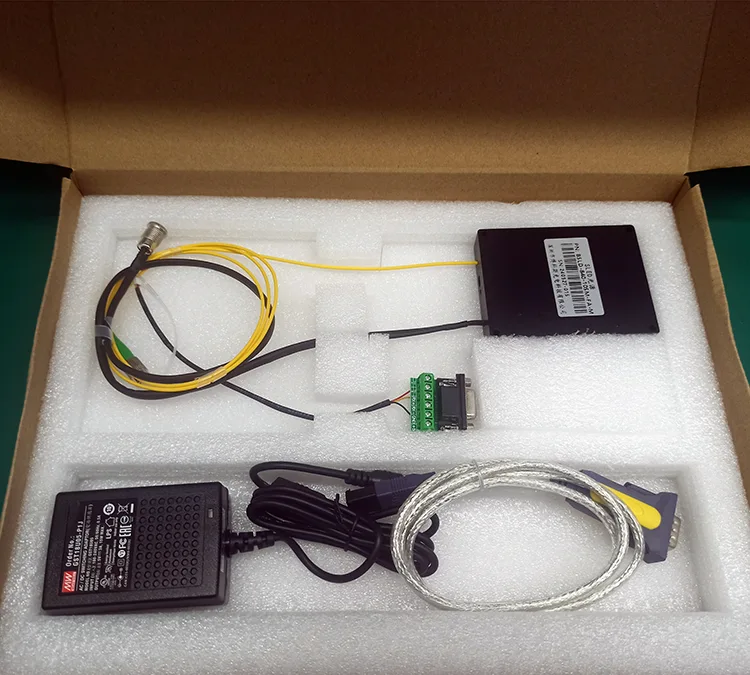

● Gabhálais Caighdeánacha
|
|
Gabhálais |
Cainníocht |
|
1 |
Foinse solais (Óstach Modúl) |
1 |
|
2 |
Cábla Sonraí USB-RS485 DB9 |
1 |
|
3 |
Cábla Port Glas |
1 |
|
4 |
Cuibheoir Cumhachta (Roghnach) |
1 |
|
5 |
Tuarascáil Tástála Táirge |
1 |
|
Paraiméadair |
Aonad |
Luach |
Nóta |
|
Tonnfhad oibriúcháin |
nm |
1310 |
±20 |
|
Cumhacht aschuir |
mW |
1/3/10/15 |
Incheaptha |
|
bandaleithead |
nm |
>30 |
|
|
Aonraitheoir optúil |
dB |
Le |
|
|
Cobhsaíocht ghearrthéarmach |
dB |
≤ ± 0.02/15 nóim |
|
|
Cobhsaíocht fhadtéarmach |
dB |
≤ ± 0.05/8 uair an chloig |
|
|
Ceanglóir snáithín |
- |
FC/APC |
|
|
Cineál snáithín |
- |
SMF-28e/PM Snáithín |
|
|
Demension
|
mm |
195(W)×220(D)×120(H) |
Benchtop |
|
70(W)×90(D)×18(H) |
Modúl |
||
|
125(W)×150(D)×20(H) |
Modúl |
||
|
Ionchur cumhachta
|
V |
AC 110~240V |
Benchtop |
|
DC 5V/4A |
Modúl |
||
|
Comhéadan cumarsáide |
- |
DB9 Baineann(RS232) |
|
|
Teocht oibriúcháin |
℃ |
-5 ~ +55 |
|
|
Teocht stórála |
℃ |
-40 ~ +85 |
|
m.sh.: BSLD-1310-10SM-FA-M
(Eolas ordaithe: Foinse Solais Leathanbhanda SLD 1310nm, cumhacht aschurtha 10mW, snáithín SM, le cónascaire FC/APC, pacáiste modúl).
● Téarmaí athfhriotail
(1) EXW
(2) DAP
(3) Eile
● Téarmaí íocaíochta
Tá PayPal agus T/T ar fáil.
Céim1. Díphacáil: Roimh an tionól, seiceáil an bhfuil na gabhálais go léir críochnaithe.
Céim2. Soláthar cumhachta: Ceangailte le soláthar cumhachta lasctha DC nó le soláthar cumhachta rialaithe a chomhlíonann a gcuid riachtanas soláthair cumhachta. Bain úsáid as an adapter cumhachta comhoiriúnaithe bunaidh amháin (DC5V nó DC12V). Féadfaidh cuibheoirí cumhachta míchuí damáiste a dhéanamh don fhoinse solais. (Soláthraítear adapter cumhachta de réir na gcaighdeán voltais áitiúil.)
Céim3. Snáithín aschuir a nascadh: Oscail an caipín deannaigh ag an gceanglóir snáithín nó an flange, seiceáil an t-aghaidh deireadh snáithín, agus nasc an snáithín nó an snáithín splice leis an bhfeiste nó leis an méadar cumhachta atá le tástáil tar éis a dhearbhú nach bhfuil aon truailliú agus damáiste ann.
Socraighp4. Ceangail leis an ríomhaire óstach: Úsáid an Cábla Port Glas agus an Cábla Sonraí USB-RS485 DB9 chun Foinse Solais Leathanbhanda SLD 1310nm agus an ríomhaire a nascadh; ní mór don ríomhaire tiománaí calafoirt sraitheach tiomnaithe a shuiteáil ar dtús chun an cábla sonraí calafoirt sraitheach USB-RS485 a aithint, ar shlí eile ní féidir na bogearraí ríomhaireachta óstach agus an modúl foinse solais a nascadh agus a chur in iúl i gceart. Iarr ar Box Optronics an tiománaí.

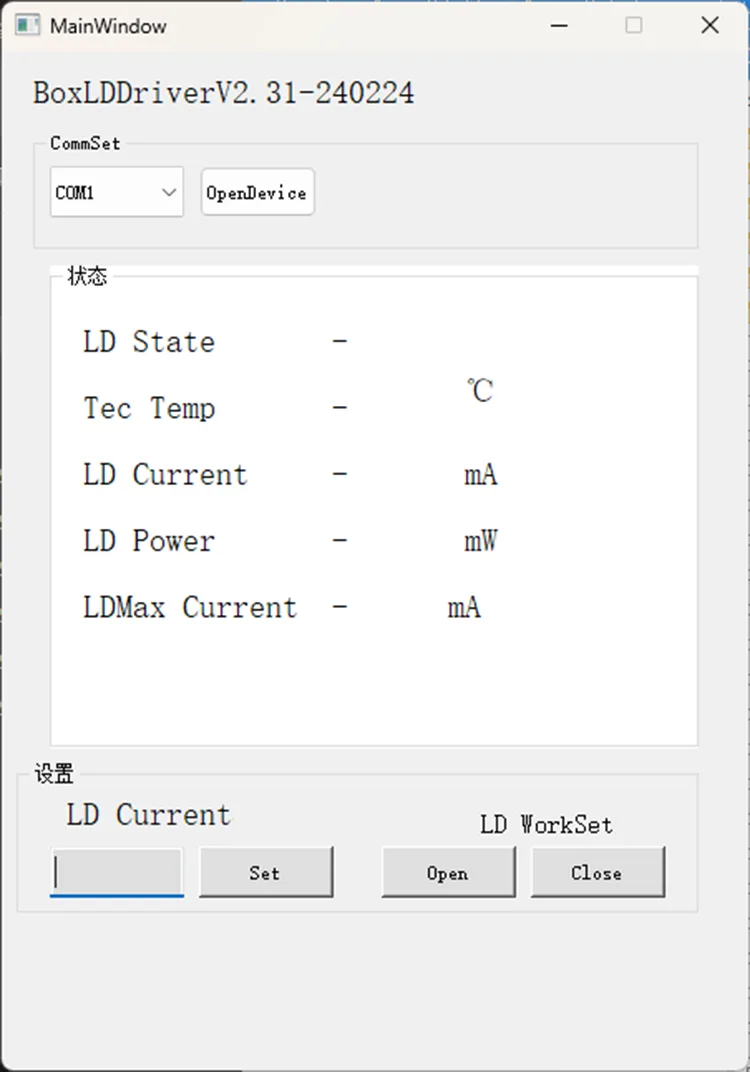

Céim5. Bogearraí rialaithe: Soláthraíonn Box Optronics an t-ordú sraitheach nó bogearraí ríomhaire chun sruth LD Foinse Solais Leathanbhanda SLD 1310nm a rialú. Roghnaigh an port ceart, socraigh an sruth, ansin cliceáil ar an gcnaipe oscailte. (Chun damáiste a chosc, ramp suas an sruth tiomána go mall ag an oibríocht tosaigh. Ná cuir sruth iomlán i bhfeidhm láithreach.)
Céim6. Tar éis é a úsáid, cliceáil ar an gcnaipe gar, an soláthar cumhachta a mhúchadh, agus an nasc snáithín a dhícheangal.
● Glan na nascóirí snáithíní le wipe saor ó lint agus déan iniúchadh le brathadóir aghaidh deireadh snáithíní sula nasctar iad. Ceangail/dícheangail snáithíní i gcónaí gan chumhacht chun dó aghaidh deiridh a sheachaint. Ní mór na nascóirí snáthoptaice a bheith clúdaithe le caipíní deannaigh.
● Seachain nascóirí snáithíní a phlugáil/díphlugáil go minic chun carnadh deannaigh agus damáiste don aghaidh deiridh a chosc.
● Tabhair réamhchúraimí i gcoinne taise, deannaigh agus creimeadh; stóráil in áit thirim.

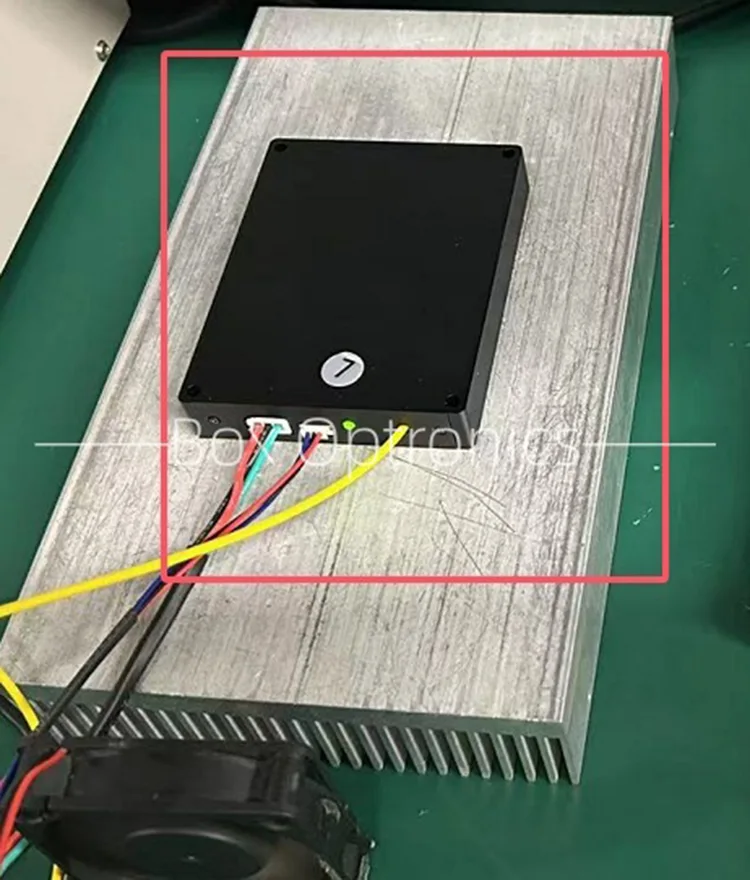

● Nuair a bhíonn tú ag úsáid fadtéarmach, cuir ar doirteal teasa é.
● Tréimhse Bharántas:
Deisiú nó athsholáthar saor in aisce le haghaidh lochtanna neamh-spreagtha ag an duine laistigh de 1 bhliain ó cheannach. Seirbhísí cothabhála íoctha ar fáil tar éis 1 bhliain.
● Eisiaimh ó Bharántas In Aisce:
Le linn na tréimhse bharántas saor in aisce, cuirfear seirbhísí deisithe nó athsholáthair saor in aisce ar fáil i gcás lochtanna de bharr saincheisteanna cáilíochta táirgí. Mar sin féin, coimeádann Box Optronics an ceart chun seirbhísí deisiúcháin in aisce a dhiúltú sna cásanna seo a leanas laistigh den tréimhse bharánta:
(1) Damáiste de bharr fachtóirí nádúrtha (m.sh., tintreach, deannach) nó tionchair chomhshaoil.
(2) Mífheidhmeanna mar gheall ar oibriú míchuí an úsáideora.
(3) Damáiste fisiceach soiléir de bharr earráid dhaonna.
(4) Díchóimeáil, modhnú nó deisiú neamhúdaraithe.
(5) Lipéid bharánta athraithe nó neamhiomlán ar an tithíocht.
(6) Damáiste nó caillteanas le linn iompair.
