1. Réamhrá an Modúl Léasair Dé-óid Pump 980nm le Ciorcaid Tiomána Insuite
2. Teicniúil Sonraíochtaí
3. Gnéithe Táirge
4. Feidhmchláir tipiciúla
5. Accessories Caighdeánach
6. Treoir Oibriúcháin Sábháilte
7. Faisnéis a Ordú
8. Bileog sonraí agus bileog tástála
9. Téarmaí athfhriotail agus íocaíocht
10. Am luaidhe
11. Nótaí Oibriúcháin agus Cothabháil
12. Dearbhú Cáilíochta agus Seirbhís Tar éis Díolacháin
An Modúl Léasair Dé-óid Caidéil 980nm le Tiomántán Tógtha Tá ciorcaid deartha go speisialta le haghaidh cumarsáide optúla, aimpliú snáithíní, agus taighde optaic neamhlíneach. Comhtháthaíonn sé sliseanna léasair, ciorcad tiomána, aonad cosanta rialaithe teochta, agus struchtúr aschuir snáithín i gceann, gan uimh tiomáint seachtrach ag teastáil, plug-and-play. Tá 200mW / 400mW / 600mW ar fáil. SM tá snáithín agus snáithín PM roghnach. Barántas 1 bliana. Nuair a bheidh an fhoinse léasair á úsáid modúl ar feadh i bhfad, a bheith cinnte a mheas an diomailt teasa. Cuir an modúl ar doirteal teasa.
|
Paraiméadair |
Aonad |
Luachanna |
Nótaí |
|
Tonnfhad oibriúcháin |
nm |
974±1, 976±1 |
|
|
Cumhacht aschuir |
mW |
200-700 |
|
|
Éagobhsaíocht cumhachta (Gearrthéarma 15 nóiméad) |
dB |
≤±0.02 |
|
|
Éagobhsaíocht cumhachta (8 n-uaire fadtéarmach) |
dB |
≤±0.05 |
|
|
Cónascaire |
- |
FC/APC |
|
|
Cineál snáithín |
- |
Hi1060/PM980 |
|
|
Toisí |
mm |
195(W)×220(D)×120(H) |
Benchtop |
|
Toisí |
mm |
150(W)×125(D)×20(H) |
Modúl |
|
Soláthar cumhachta |
V |
AC 110~240V, <20W |
Benchtop |
|
Soláthar cumhachta |
V |
DC 5V/4A, <15W |
Modúl |
|
Diomailt cumhachta |
W |
≤ 60 |
|
|
Teocht oibriúcháin |
℃ |
-5 ~ +55 |
|
|
Teocht stórála |
℃ |
-40 ~ +85 |
|
● Ciorcaid tiomántán comhtháite ionsuite, gan aon seachtrach bord tiománaí ag teastáil.
● Dlúth agus méid beag, oiriúnach le haghaidh comhtháthú agus suiteáil éasca.
● Cumhacht agus cobhsaíocht speictreach.
● Tá an comhéadan cumarsáide comhoiriúnach.
● Foinse caidéil le haghaidh aimplitheoirí snáithíní (EDFA).
● Trealamh braite léasair.
● Tarchur cumarsáide snáithíní optúla córais.
● Brath bitheolaíoch.

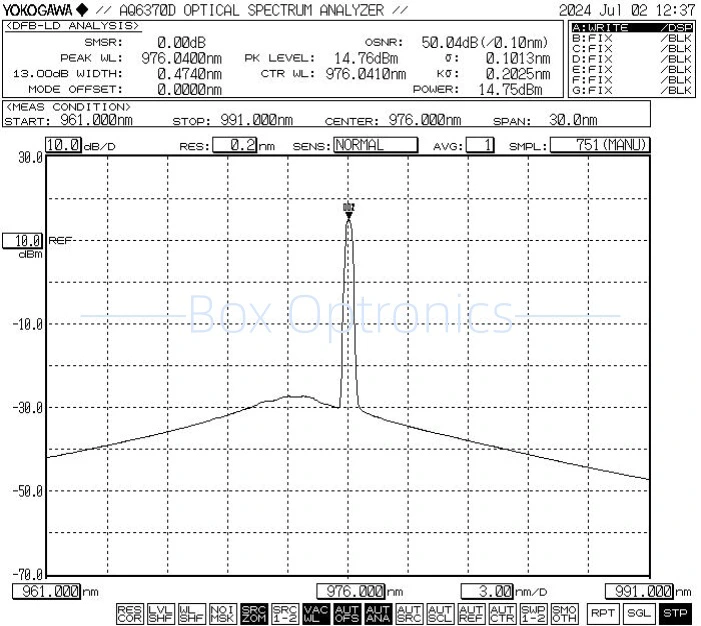

● Speictream tipiciúil: 976nm
● Gabhálais Caighdeánacha
|
|
Gabhálais |
Cainníocht |
|
1 |
Foinse léasair caidéil (Óstach Modúl) |
1 |
|
2 |
Cábla Sonraí USB-RS485 DB9 |
1 |
|
3 |
Cuibheoir Cumhachta (Roghnach) |
1 |
|
4 |
Tuarascáil Tástála Táirge |
1 |

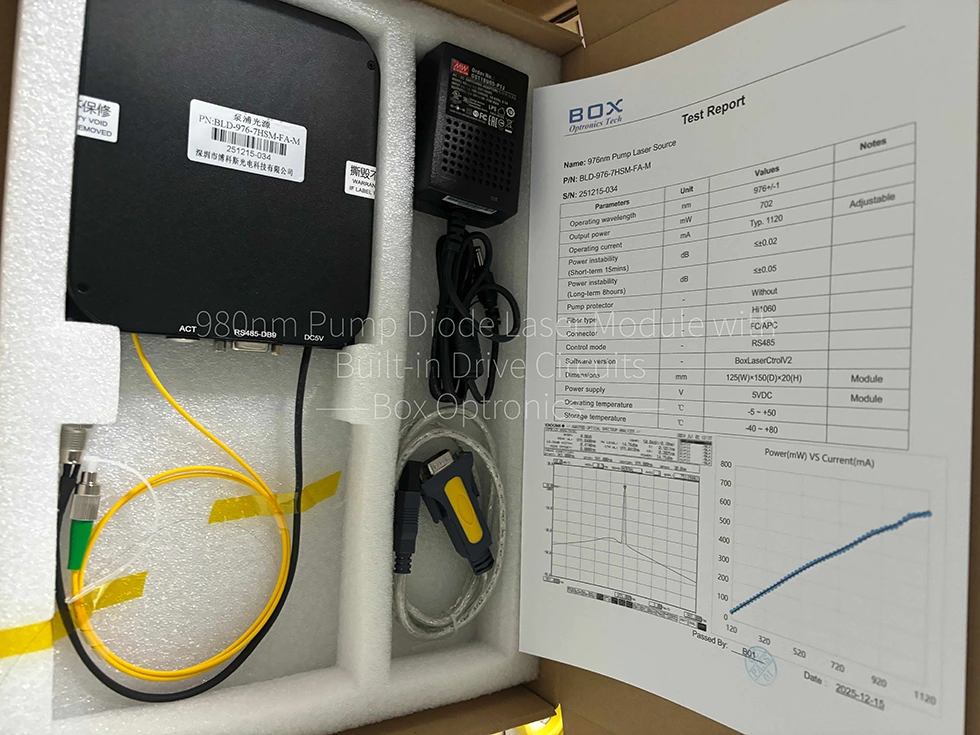

Step1.Unpacking: Roimh thionól, seiceáil cibé an bhfuil na gabhálais go léir críochnaithe, lena n-áirítear modúl foinse léasair Pump, USB cábla sonraí, adapter cumhachta, tuarascáil tástála, etc.
Step2. Soláthar cumhachta: Ceangailte le DC soláthar cumhachta lasctha nó soláthar cumhachta rialaithe a chomhlíonann a gcumhacht riachtanais soláthair. Bain úsáid as an adapter cumhachta comhoiriúnaithe bunaidh amháin (DC5V nó DC12V). Féadfaidh oiriúntóirí cumhachta míchuí damáiste a dhéanamh don fhoinse solais. (Cumhdaitheoir cumhachta arna sholáthar de réir caighdeáin voltais áitiúla.)
Step3.Connecting snáithín aschuir: Oscail an caipín deannaigh ag an cónascaire snáithín nó flange, seiceáil an aghaidh deireadh snáithín, agus ceangail an snáithín nó splice an snáithín leis an bhfeiste nó leis an méadar cumhachta atá le tástáil tar éis a dhearbhú nach bhfuil aon truailliú agus damáiste ann.
Setp4.Connect leis an ríomhaire óstach: Úsáid an Cábla Sonraí USB-RS485 DB9 chun an Modúl Léasair Dé-óid Pump 980nm a nascadh le Ciorcaid Tiomána Insuite agus an ríomhaire; ní mór don ríomhaire a shuiteáil ar dtús tiománaí calafoirt sraitheach tiomnaithe chun an cábla sonraí calafoirt sraitheach USB-RS485 a aithint, ar shlí eile ní féidir leis na bogearraí ríomhaireachta óstach agus an modúl foinse solais a bheith nasctha agus curtha in iúl i gceart. Iarr ar Box Optronics an tiománaí.

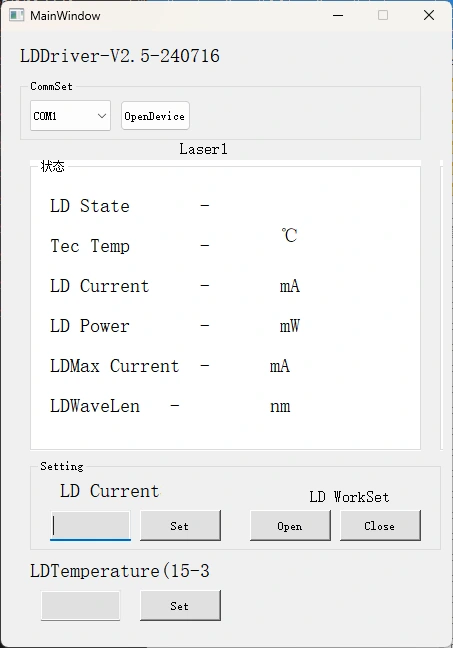

Step5.Control bogearraí: Soláthraíonn Bosca Optronics an t-ordú sraitheach nó bogearraí ríomhaire chun rialú a dhéanamh ar theocht LD reatha agus LD an Mhodúl Laser 980nm Pump Diode le Ciorcaid Tiomána Insuite. Roghnaigh an port ceart, socraigh an sruth agus teocht, ansin cliceáil ar an gcnaipe oscailte. (Chun damáiste a chosc, ramp suas an tiomáint reatha go mall ag an oibríocht tosaigh. Ná cuir sruth iomlán i bhfeidhm láithreach.)
Step6.After úsáid, cliceáil ar an gcnaipe dhúnadh, mhúchadh an soláthar cumhachta, agus dhícheangal an nasc snáithín.
|
Ainm |
Tonnfhad |
Cumhacht aschuir |
Cineál snáithín |
Cónascaire |
Toise |
Cosantóir caidéil |
|
BLD |
-XXX |
-XX |
XX |
-XX |
-X |
X |
|
foinse Pump Laser |
974: 974 nm 976: 976 nm |
2H: 200mW 4H: 400mW 6H: 600mW Eile |
SM: Dia duit 1060 PM: PM980 |
FA: FC/APC SA: SC/APC Eile |
M: Modúl B: Benchtop |
Neamh: gan P1: Cosanta i gcoinne 1064nm P5: Cosanta i gcoinne 1550nm |
m.sh.: BLD-976-6HSM-FA-MP1
(Eolas ordaithe: 980nm Pump Diode Laser Modúl le Tógtha-i Ciorcaid Tiomána, cumhacht aschurtha 976nm, 600mW, le snáithín SM Hi1060, FC / APC cónascaire, cosaint i gcoinne solas frithchaite 1064 nm, pacáiste modúl).
*Feistithe le cosantóir caidéil, is é 10-15% an maolú cumhachta aschuir.
Le haghaidh riachtanais shaincheaptha eile, déan teagmháil le: sales06@boxoptronics.com
● Téarmaí athfhriotail
(1) EXW:
Má tá cuntas DHL/UPS/FedEx agat, molann Box Optronics úsáid a bhaint as an EXW. Seolaimid trí do chuntas; ní ghearraimid an costas loingseoireachta.
(2) DAP:
Mura bhfuil cuntas agat, réamhíoc an costas loingseoireachta le do thoil na táirgí.
● Téarmaí íocaíochta
Tá PayPal agus T/T ar fáil.
Tógann sé thart ar 10 lá oibre le haghaidh táirgeadh. (Má tá roinnt i stoc, déanfar é a sheoladh níos tapúla.)
Seans go dtógfaidh an lóistíocht idirnáisiúnta 3-5 lá oibre.

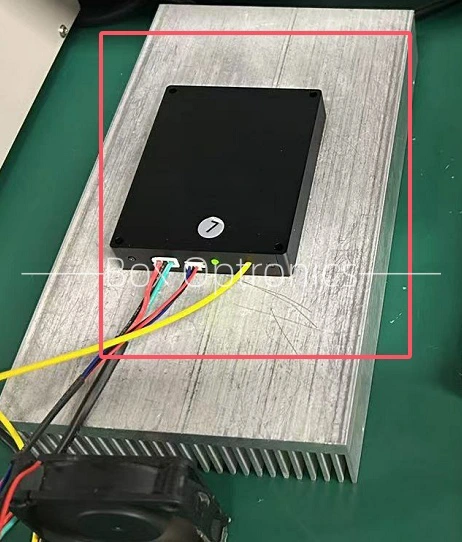

● Agus an modúl foinse solais á úsáid agat ar feadh tréimhsí fada, bí cinnte machnamh a dhéanamh ar dhiomailt teasa agus aerála tríd an modúl a fheistiú ar theas doirteal.
● Agus tú ag tosú, cinntigh ar dtús go bhfuil an lasc cumhachta agus an lasc eochair atá sa suíomh "as", ansin ceangal an soláthar cumhachta. Nuair a bheidh tú ag múchadh, múch an lasc eochair ar dtús; fanacht go dtí an táscaire tá an solas múchta sula ndéantar an soláthar cumhachta a dhícheangal. Ná go díreach an chumhacht a ghearradh amach agus an trealamh i bhfeidhm.
● Seachain nascóirí snáithíní a phlocáil/díphlugáil go minic chun cosc a chur orthu carnadh deannaigh agus damáiste aghaidh deiridh.
● Glan nascóirí snáithíní le cuimilteán gan lint agus déan iniúchadh le a brathadóir aghaidh deireadh snáithín roimh nascadh. Ceangail/dícheangail snáithíní i gcónaí gan chumhacht chun deireadh-aghaidh dó a sheachaint. Cap chónaisc neamhúsáidte le caipíní deannaigh.
● Stóráil an trealamh i dtimpeallacht thirim, saor ó thaise.
● Tréimhse Bharántas:
Deisiúchán nó athsholáthar saor in aisce do lochtanna neamhspreagtha laistigh de 1 bliain ó cheannach. Seirbhísí cothabhála íoctha ar fáil tar éis 1 bhliain.
● Eisiaimh ó Bharántas In Aisce:
Le linn na tréimhse bharántas saor in aisce, seirbhísí deisithe nó athsholáthair saor in aisce cuirfear ar fáil iad le haghaidh lochtanna de bharr saincheisteanna cáilíochta táirgí. Mar sin féin, Box Coinníonn Optronics an ceart chun seirbhísí deisiúcháin in aisce a dhiúltú sna nithe seo a leanas cásanna laistigh den tréimhse bharánta:
(1) Damáiste de bharr fachtóirí nádúrtha (m.sh., tintreach, deannach) nó tionchair timpeallachta.
(2) Mífheidhmeanna mar gheall ar oibriú míchuí an úsáideora.
(3) Damáiste fisiceach soiléir de bharr earráid dhaonna.
(4) Díchóimeáil, modhnú nó deisiú neamhúdaraithe.
(5) Lipéid bharánta athraithe nó neamhiomlán ar an tithíocht.
(6) Damáiste nó caillteanas le linn iompair.
* diomailt teasa le húsáid fhadtéarmach
