Foinse Léasair Caidéil Raman 1457nm

Clár na nÁbhar

1. Réamhrá an Foinse Léasair Caidéil Raman 1457nm

2. Teicniúil Sonraíochtaí

3. Gnéithe Táirge

4. Feidhmchláir tipiciúla

5. Accessories Caighdeánach

6. Treoir Oibriúcháin Sábháilte

7. Faisnéis a Ordú

8. Bileog sonraí agus bileog tástála

9. Téarmaí athfhriotail agus íocaíocht

10. Am luaidhe

11. Nótaí Oibriúcháin agus Cothabháil

12. Dearbhú Cáilíochta agus Seirbhís Tar éis Díolacháin

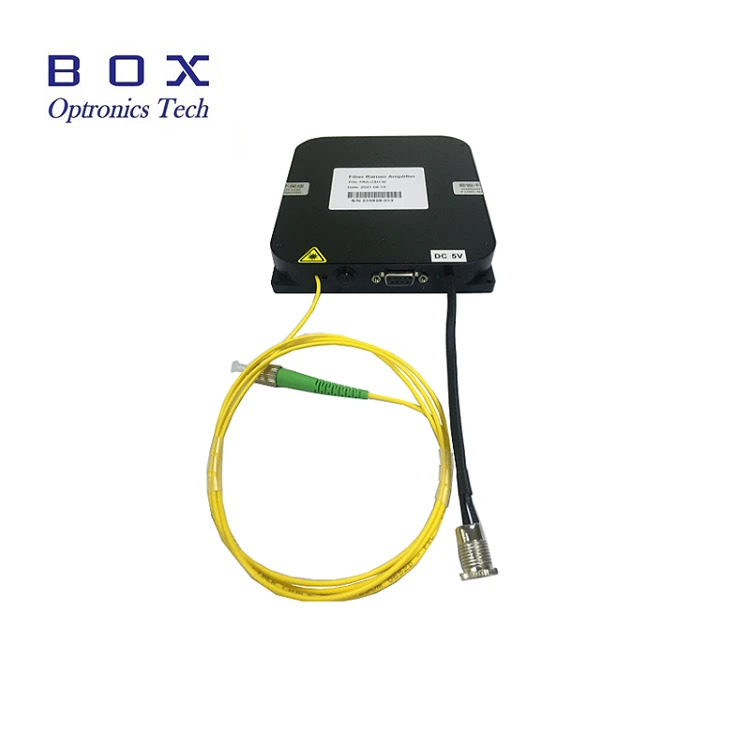

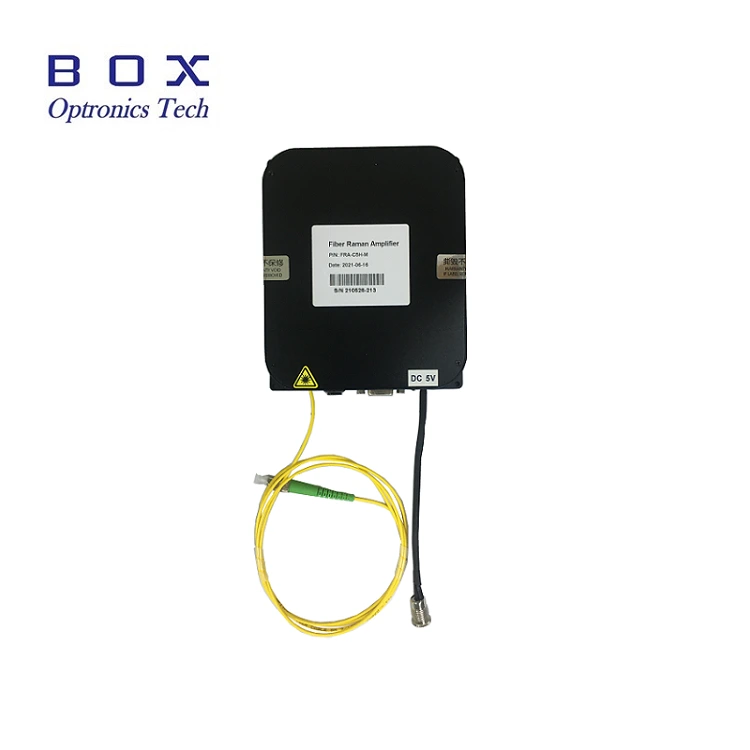

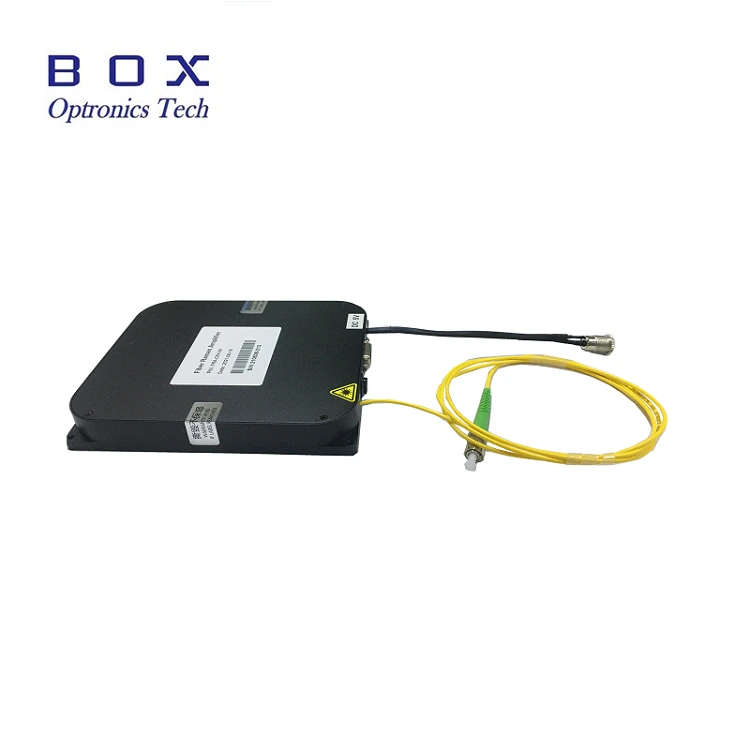

Réamhrá Táirge

Is é seo Foinse Léasair Caidéal Raman 1457nm le snáithín Gríl bragg deartha le haghaidh aimplitheoir snáithín Raman agus aimplitheoir snáithín Er-dhópáilte, ciorcad tiomána atá deartha go gairmiúil, agus rialú TEC chun a chinntiú go sábháilte oibriú an léasair, cumhacht aschuir cobhsaí, agus speictream. Is féidir é a chur ar fáil i bpacáiste deisce nó modúlach le comhéadan cumarsáide RS-485 agus bogearraí monatóireachta do chomhtháthú córais. Cumhacht aschuir ard 400mW. Bain úsáid as, le do thoil le voltas rátáil, teocht rialaithe agus taise, teas maith a chinntiú diomailt, seachain ró-ualach aschuir, agus éilliú.

Táirge Sonraíochtaí

Gnéithe Táirge

● 400mW Cumhacht aschuir ard;

● Cumhacht agus cobhsaíocht speictreach;

● DB9 Cumarsáid baineann (RS485) le haghaidh comhtháthú éasca.

 Feidhmchláir Táirge

● Raman amplifier snáithín;

● EDFA Aimplitheoir snáithín er-thite.

Táirge Sonraí

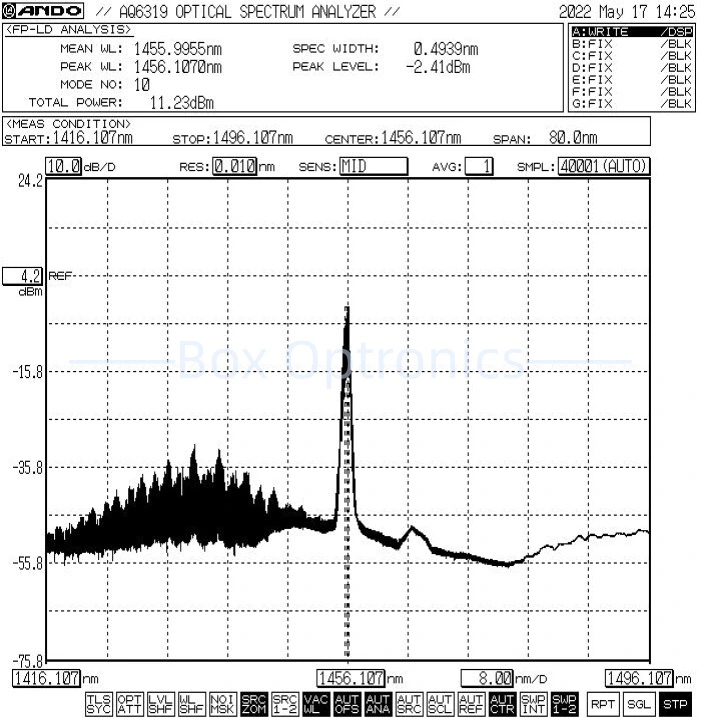

● Speictream tipiciúil: 1457nm, +/-1 caoinfhulaingt.

● Gabhálais Caighdeánacha

Oibríocht Céimeanna

Step1.Unpacking: Roimh thionól, seiceáil cibé an bhfuil na gabhálais go léir críochnaithe, lena n-áirítear modúl foinse Pump Laser, USB cábla sonraí, adapter cumhachta, tuarascáil tástála, etc.

Step2. Soláthar cumhachta: Ceangailte le DC soláthar cumhachta lasctha nó soláthar cumhachta rialaithe a chomhlíonann a gcumhacht riachtanais soláthair. Bain úsáid as an adapter cumhachta comhoiriúnaithe bunaidh amháin (DC5V nó DC12V). Féadfaidh oiriúntóirí cumhachta míchuí damáiste a dhéanamh don fhoinse solais. (Cumhdaitheoir cumhachta arna sholáthar de réir caighdeáin voltais áitiúla.)

Step3.Connecting snáithín aschuir: Oscail an caipín deannaigh ag an cónascaire snáithín nó flange, seiceáil an aghaidh deireadh snáithín, agus ceangail an snáithín nó splice an snáithín leis an bhfeiste nó leis an méadar cumhachta atá le tástáil tar éis a dhearbhú nach bhfuil aon truailliú agus damáiste ann.

Setp4.Connect leis an ríomhaire óstach: Úsáid an Cábla Sonraí USB-RS485 DB9 chun Foinse Léasair Pump Raman 1457nm a nascadh agus an ríomhaire; ní mór don ríomhaire tiománaí port srathach tiomnaithe a shuiteáil ar dtús an cábla sonraí calafoirt sraitheach USB-RS485 a aithint, ar shlí eile an ríomhaire óstach ní féidir bogearraí agus an modúl foinse solais a nascadh i gceart agus curtha in iúl. Iarr ar Box Optronics an tiománaí.

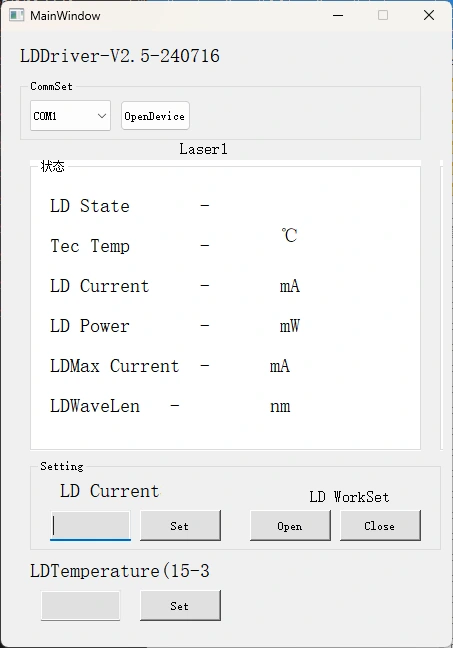

Step5.Control bogearraí: Soláthraíonn Bosca Optronics an t-ordú sraitheach nó bogearraí ríomhaire chun rialú a dhéanamh ar theocht LD reatha agus LD an 1457nm Raman Pump Laser Foinse. Roghnaigh an port ceart, socraigh an sruth agus an teocht, ansin cliceáil an cnaipe oscailte. (Chun damáiste a chosc, ramp suas an sruth tiomána go mall ag oibríocht tosaigh. Ná cuir sruth iomlán i bhfeidhm láithreach.)

Step6.After úsáid, cliceáil ar an gcnaipe dhúnadh, mhúchadh an soláthar cumhachta, agus dhícheangal an nasc snáithín.

Ordú eolas

m.sh.: BSLD-1457-4HSM-FA-M

(Eolas ordaithe: Foinse Léasair Pump Raman 1457nm, aschur 400mW cumhacht, le snáithín SMF-28e, cónascaire FC/APC, pacáiste modúl).

Le haghaidh riachtanas saincheaptha eile, déan teagmháil le: sales06@boxoptronics.com

Bileog Sonraí agus Bileog tástála

Bileog sonraí

Bileog tástála

Téarmaí athfhriotail agus íocaíocht

● Téarmaí athfhriotail

(1) EXW:

Má tá cuntas DHL/UPS/FedEx agat, molann Box Optronics úsáid a bhaint as an EXW. Seolaimid trí do chuntas; ní ghearraimid an costas loingseoireachta.

(2) DAP:

Mura bhfuil cuntas agat, réamhíoc an costas loingseoireachta le do thoil na táirgí.

● Téarmaí íocaíochta

Tá PayPal agus T/T ar fáil.

Am luaidhe

Tógann sé thart ar 10-15 lá oibre le haghaidh táirgeadh. (Má tá cuid acu i stoc, déanfar é a sheoladh níos tapúla.)

Seans go dtógfaidh an lóistíocht idirnáisiúnta 3-5 lá oibre.

Nótaí Oibriúcháin agus Cothabháil

● Ní mholtar an snáthoptaice a chur isteach nó a bhaint go minic chónaisc ag an dá chríoch ionchuir agus aschuir, chun deannach a chosc éilliú - is féidir go dtiocfadh caillteanas isteach méadaithe - nó dó an aghaidheanna deireadh cónascaire snáithín.

● Glan nascóirí snáithíní le cuimilteán gan lint agus déan iniúchadh le a brathadóir aghaidh deireadh snáithín roimh nascadh. Ceangail/dícheangail snáithíní i gcónaí gan chumhacht chun deireadh-aghaidh dó a sheachaint. Ní mór go mbeadh na nascóirí snáthoptaice clúdaithe le caipíní deannaigh.

● Más gá an snáithín aschuir a nascadh le snáithín eile, is é molta a úsáid splicer comhleá.

● Tabhair réamhchúraimí in aghaidh taise, deannaigh agus creimthe; stór in áit thirim.

Dearbhú Cáilíochta agus Seirbhís Tar éis Díolacháin

● Tréimhse Bharántas:

Deisiúchán nó athsholáthar saor in aisce do lochtanna neamhspreagtha laistigh de 1 bliain ó cheannach. Seirbhísí cothabhála íoctha ar fáil tar éis 1 bhliain.

● Eisiaimh ó Bharántas In Aisce:

Le linn na tréimhse bharántas saor in aisce, seirbhísí deisithe nó athsholáthair saor in aisce cuirfear ar fáil iad le haghaidh lochtanna de bharr saincheisteanna cáilíochta táirgí. Mar sin féin, Box Coinníonn Optronics an ceart chun seirbhísí deisiúcháin in aisce a dhiúltú sna nithe seo a leanas cásanna laistigh den tréimhse bharánta:

(1) Damáiste de bharr fachtóirí nádúrtha (m.sh., tintreach, deannach) nó tionchair timpeallachta.

(2) Mífheidhmeanna mar gheall ar oibriú míchuí an úsáideora.

(3) Damáiste fisiceach soiléir de bharr earráid dhaonna.

(4) Díchóimeáil, modhnú nó deisiú neamhúdaraithe.

(5) Lipéid bharánta athraithe nó neamhiomlán ar an tithíocht.

(6) Damáiste nó caillteanas le linn iompair.
