1. Réamhrá an 980nm TEC-Cooled Pump Laser Diode
2. Sonraíochtaí Teicniúla
3. Gnéithe Táirge
4. Feidhmchláir tipiciúla
5. Sampla pacála
6. Faisnéis a Ordú
7. Bileog sonraí agus bileog tástála
8. Téarmaí ceanglófar agus íocaíochta
9. Am luaidhe
10. Nótaí Oibriúcháin
11. Dearbhú Cáilíochta agus Seirbhís Tar éis Díolacháin

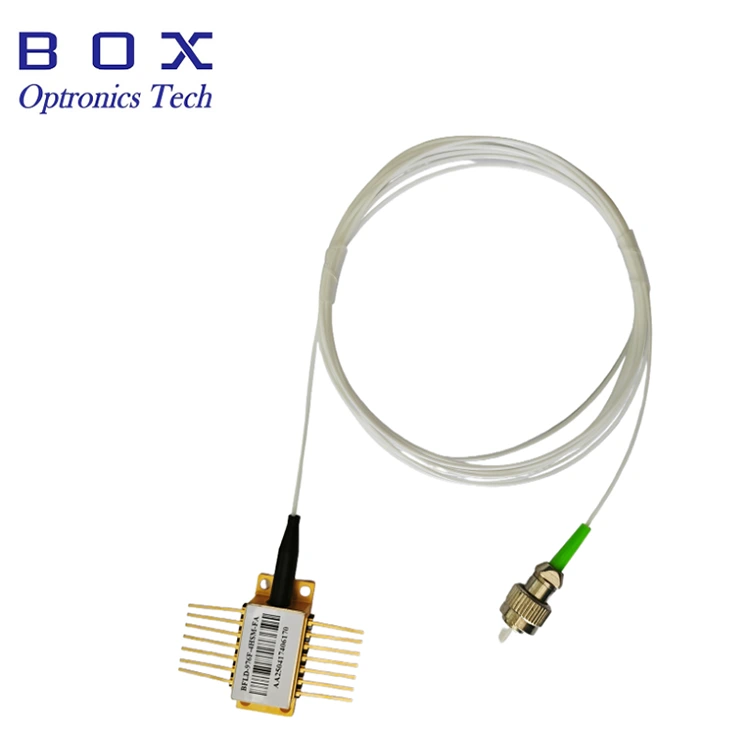

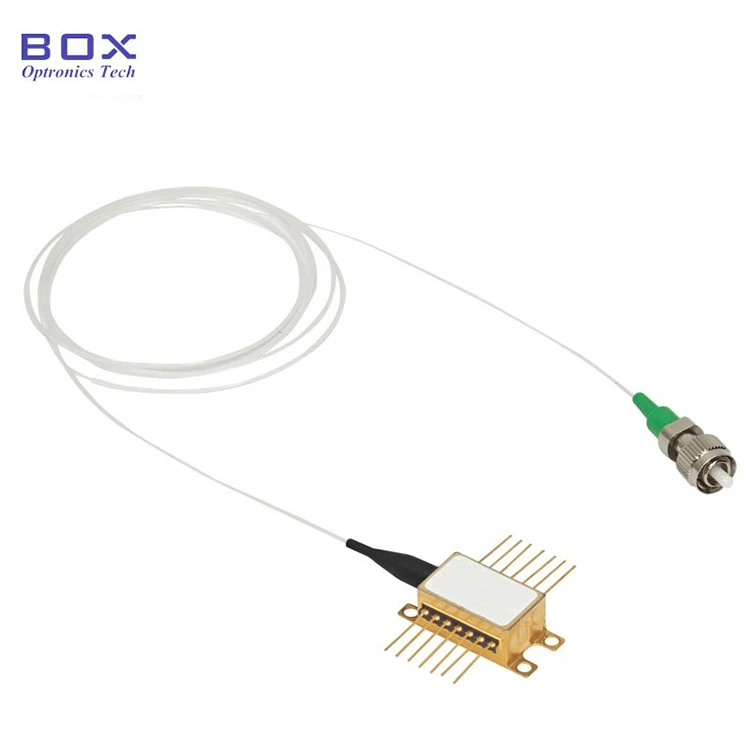

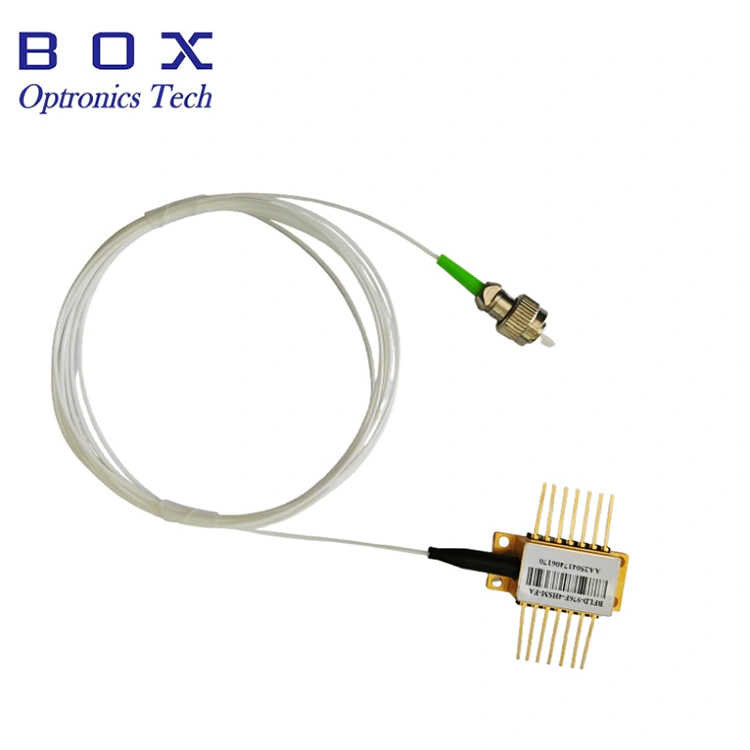

Is comhpháirt optoelectronic ardfheidhmíochta é 980nm TEC-Cooled Pump Laser Diode le haghaidh cumarsáide optúla, aimplitheoirí snáithíní, agus caidéalú léasair. Cinntíonn fuarú TEC ionsuite aschur cobhsaí. Is iad na tonnfhaid lárionaid 974nm nó 976nm, roghnach. Pacáiste féileacán 14-bioráin. Cumhacht aschurtha 200mW / 400mW / 600mW. Pigtailed le snáithín SM nó snáithín PM. Barántas 12 mhí. Tá an gléas seo íogair do leictreachas statach. Ní mór na bearta cosanta frithstatacha don fheiste a urramú go docht.
|
Paraiméadar |
Siombail |
Min. |
Clóscríobh. |
uas. |
Aonad |
Nótaí |
|
Reatha Tairseach LD |
ITH |
|
45 |
80 |
mA |
CW |
|
Cumhacht aschuir |
PF |
|
|
600 |
mW |
Má(BOL)<900mA |
|
LD Ar aghaidh reatha |
MÁ |
|
|
1200 |
mA |
PF=Cumhacht rátáilte |
|
Cumhacht saor in aisce kink |
PKINK |
450 |
|
|
mW |
>=1.2* Cumhacht rátáilte |
|
Kink reatha saor in aisce, |
IKINK |
>=1.2*Más(BOL) |
mA |
[1] |
||
|
LD Voltas ar aghaidh |
VF |
|
|
2.5 |
V |
PF=Cumhacht rátáilte |
|
Ionad tonnfhad |
λC |
973 |
974 |
975 |
nm |
Buaic, PF=Cumhacht rátáilte |
|
975 |
976 |
977 |
nm |
Buaic |
||
|
Casadh tonnfhad buaic |
△λp/△Tamb |
|
|
0.02 |
nm/ ℃ |
T: FBG Temp. |
|
Leithead an speictrim |
△λ |
|
|
2 |
nm |
RMS@-13dB |
|
Cobhsaíocht speictrim |
|
-0.5 |
|
0.5 |
nm |
PF=Cumhacht rátáilte, t=60s |
|
Monatóireacht a dhéanamh ar fhreagracht |
IM/PF |
|
1 |
20 |
uA/mW |
VPD=5V, PF=Cumhacht rátáilte |
|
Monatóireacht a dhéanamh ar chobhsaíocht na freagrachta |
|
|
|
20% |
|
@Gach Teocht Oibriúcháin. |
|
Monatóireacht a dhéanamh ar sruth dorcha |
ID |
|
|
50 |
nA |
VPD=5V |
|
TEC Reatha |
ITEC |
|
|
2 |
A |
TCASE=75 ℃ |
|
Voltas TEC |
VTEC |
|
|
3.5 |
V |
TCASE=75 ℃ |
|
Tomhaltas cumhachta Modúl TEC |
P |
|
|
5 |
W |
TCASE=75 ℃ |
|
Cobhsaíocht cumhachta >20mW 10-20mW 3.5-10mW |
|
|
|
0.2 0.5 1 |
dBm |
Buaic-go-buaic, t=60s, sampláil DC go 50kHz, TC = 25 ℃ |
|
Earráid rianaithe |
TE |
-0.5 |
|
0.5 |
dB |
TC=-5~75℃, Dá dtagraítear [2] |
|
Friotaíocht teirmeastar |
RTH |
9.5 |
10 |
10.5 |
Kohm |
TSTG = 25 ℃ |
|
Teirmeastar B tairiseach |
BTH |
|
3900 |
|
k |
TSTG = 25 ℃ |
Cumhacht oibriúcháin saor ó kink suas le 600mW.
Tá snáithín SM agus snáithín PM roghnach.
Cobhsú gríl Fiber Bragg.
Comhtháite fuaraithe TEC, teirmeastar, agus dé-óid monatóireachta.
Caidéalú amplifier snáithín.
Braiteadh & tomhas.
Tarchur CATV.
Córais DWDM.
Córais femtosecond.

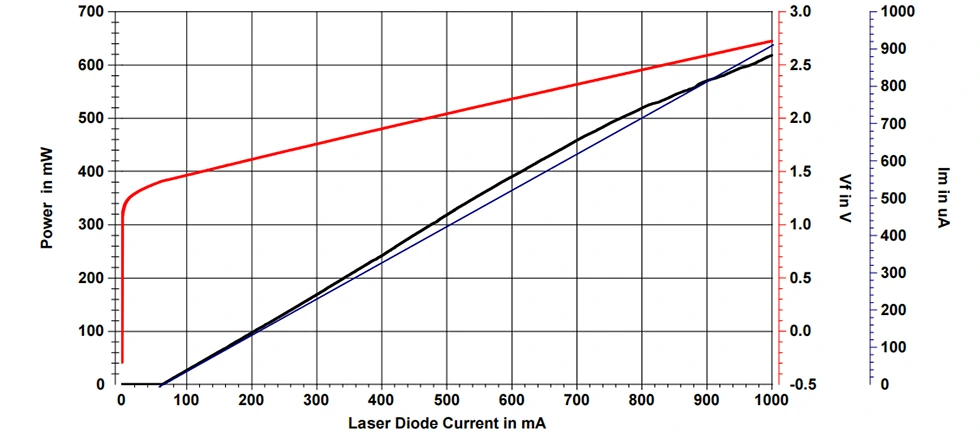

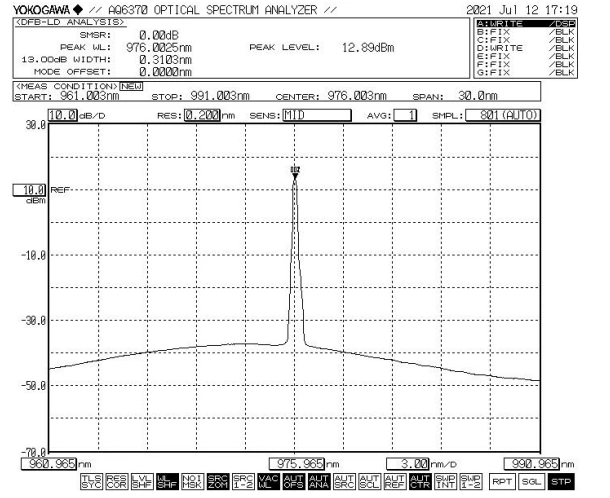

Speictream tipiciúil & PIV: 976nm, lamháltas WL +/- 1nm, 600mW

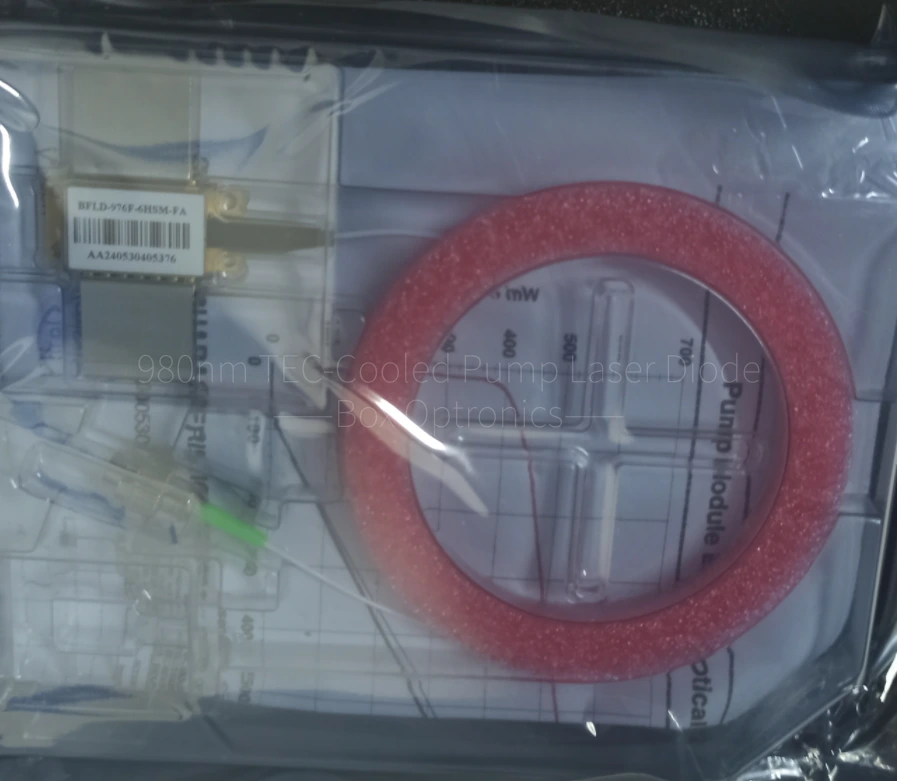

Sampla pacála
|
|
Gabhálais |
Cainníocht |
|
1 |
Dé-óid Léasair Caidéil TEC-fhuaraithe 980nm |
1 |
|
2 |
Tuarascáil Tástála Táirge |
1 |
* Gléas aonair; gan aon tiománaí ionsuite (tiománaí seachtrach roghnach).
|
Ainm |
Tonnfhad |
FBG |
Cumhacht aschuir |
Cineál snáithín |
Cónascaire |
Feadán cosanta |
|
BFLD |
-XXX |
X |
-XX |
XX |
-XX |
X |
|
980nm Pump Laser |
974: 974 nm 976: 976 nm |
F: Le |
2H: 200mW 4H: 400mW 6H: 600mW ... Eile |
SM: Modh singil PM: Polarú a chothabháil
|
N: Neamh FA: FC/APC SA: SC/APC Eile |
0: Snáithín lom 1:900um Feadán scaoilte |
m.sh.: BFLD-976F-6HSM-N0
(Eolas ordú: 980nm TEC-Cooled Pump Laser Diode, pacáiste féileacán, 976nm, le FBG, cumhacht aschuir 600mW, snáithín SM, gan cónascaire, snáithín lom).
Le haghaidh riachtanais shaincheaptha eile, déan teagmháil le: sales06@boxoptronics.com
Téarmaí athfhriotail
(1) EXW:
Má tá cuntas DHL/UPS/FedEx agat, molann Box Optronics an EXW a úsáid. Seolaimid trí do chuntas; ní ghearraimid an costas loingseoireachta.
(2) DAP:
Mura bhfuil cuntas agat, le do thoil réamhíoc an costas loingseoireachta do na táirgí.
Tá PayPal agus T/T ar fáil.
Tógann sé thart ar 10 lá oibre le haghaidh táirgeadh. (Má tá roinnt i stoc, déanfar é a sheoladh níos tapúla.)
Seans go dtógfaidh an lóistíocht idirnáisiúnta 3-5 lá oibre.
Nuair a bhíonn sé ag feidhmiú, scaoileann an gléas seo bhíoma léasair ard-déine; ná breathnaigh go díreach isteach san aghaidh foirceann snáithíní, mar d’fhéadfadh gortú súl a bheith ann dá ndéanfaí amhlaidh.
Tá an gléas seo íogair leictreastatach; dá bhrí sin, is gá cloí go docht le bearta cosanta frithstatacha le linn pacáistiú, iompair agus úsáide. Ina theannta sin, ní mór réamhchúraimí a ghlacadh chun borrthaí an tsoláthair chumhachta a chosc, mar go bhféadfadh damáiste buan a bheith mar thoradh ar an bhfeiste mura ndéantar amhlaidh (m.sh. trealamh cuí a chur ar an talamh agus strap chaol na láimhe frithstatach a chaitheamh).
Tá snáithíní optúla leochaileach; ná húsáid an snáithín chun an gléas a tharraingt. Nuair a bheidh feiste á chur isteach nó á bhaint as a soicéad, ná cuir brú ar an muinchille atá suite ar chúl tithíocht an fheiste nó ná tarraing air. Maidir le feistí atá feistithe le nascóirí, cinntigh go n-ardaítear an gléas agus an cónascaire snáithíní ag an am céanna le linn a shuiteáil nó a bhaint.
Má theastaíonn sádráil ar na bioráin, ní fhéadfaidh an teocht sádrála a bheith níos airde ná 260 ° C, agus ní fhéadfaidh an t-am sádrála a bheith níos mó ná 10 soicind. Ní mór aird ar leith a thabhairt ar na nithe seo a leanas: le linn an phróisis sádrála, ní mór don fheiste a bheith i stát neamhchumhachtaithe, agus ní mór an t-iarann sádrála a bheith bunaithe i gceart.
Sula ndéantar na comhpháirteanna go léir a chumhachtú, déan an fuaraitheoir a ghníomhachtú ar dtús, agus ansin déan céimeanna incriminteacha chun cumhacht a chur suas chun róthéamh agus ró-ualach sliseanna a chosc.
Tréimhse Bharántas:
Deisiú nó athsholáthar saor in aisce do lochtanna neamh-spreagtha ag an duine laistigh de 1 bhliain ó cheannach. Seirbhísí cothabhála íoctha ar fáil tar éis 1 bhliain.
Eisiaimh ó Bharántas In Aisce:
Le linn na tréimhse bharántas saor in aisce, cuirfear seirbhísí deisiúcháin nó athsholáthair saor in aisce ar fáil i gcás lochtanna de bharr saincheisteanna cáilíochta táirgí. Mar sin féin, coimeádann Box Optronics an ceart chun seirbhísí deisiúcháin in aisce a dhiúltú sna cásanna seo a leanas laistigh den tréimhse bharánta:
(1) Damáiste de bharr fachtóirí nádúrtha (m.sh., tintreach, deannach) nó tionchair chomhshaoil.
(2) Mífheidhmeanna mar gheall ar oibriú míchuí an úsáideora.
(3) Damáiste fisiceach soiléir de bharr earráid dhaonna.
(4) Díchóimeáil, modhnú nó deisiú neamhúdaraithe.
(5) Lipéid bharánta athraithe nó neamhiomlán ar an tithíocht.
(6) Damáiste nó caillteanas le linn iompair.

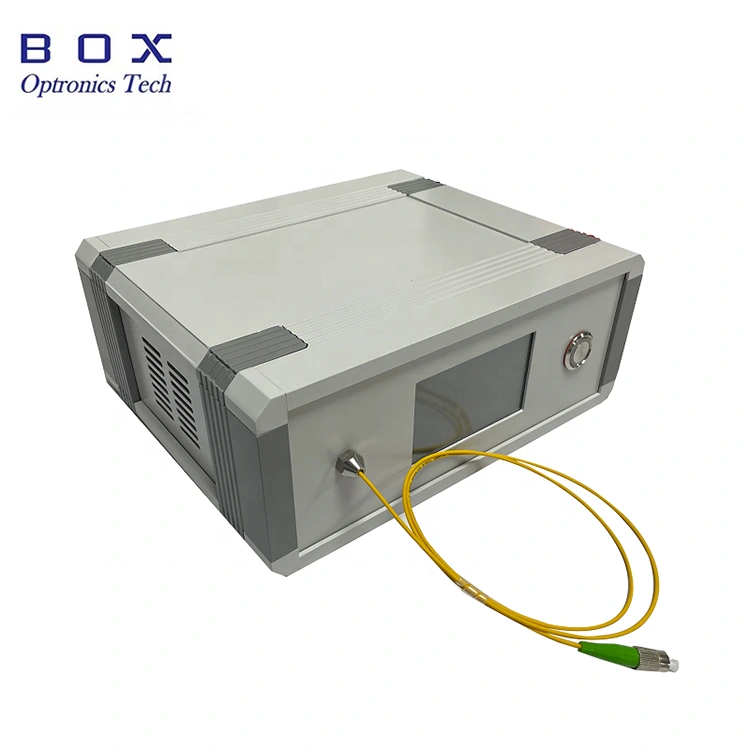

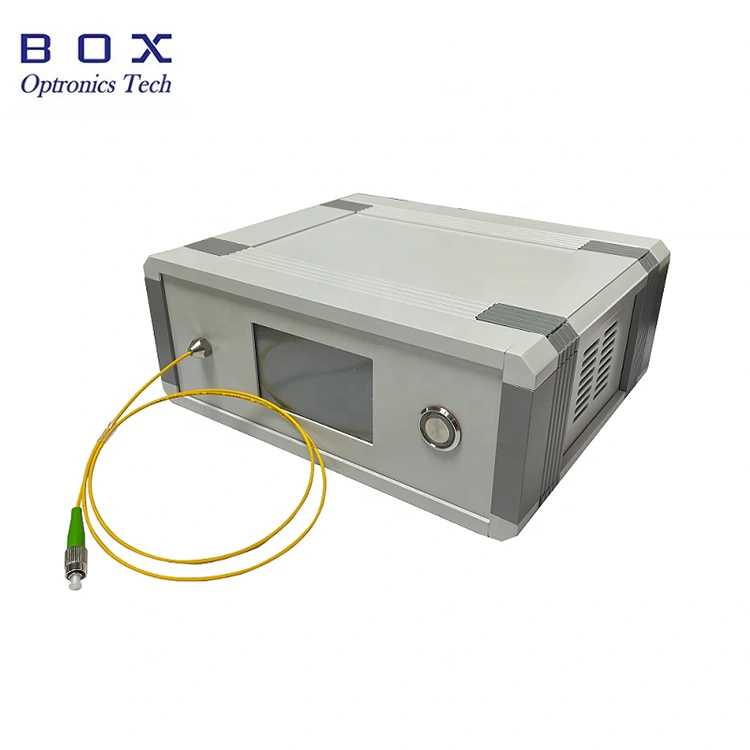

Ar fáil i bpacáiste benchtop le taispeáint touchscreen; astaíonn solas díreach tar éis cumhacht suas.
