Léasair Cúpláilte Snáithín 1550nm 1W

Clár na nÁbhar

1. Réamhrá an Léasair Cúpláilte Snáithín 1550nm 1W

2. Sonraíochtaí Táirge

3. Gnéithe

4. Iarratais

5. Sonraí Táirge

6. Faisnéis a Ordú

7. Bileog sonraí agus bileog tástála

8. Téarmaí ceanglófar agus íocaíochta

9. Treoir Oibriúcháin

10. Nótaí Oibriúcháin agus Cothabháil

11. Dearbhú Cáilíochta agus Seirbhís Tar éis Díolacháin

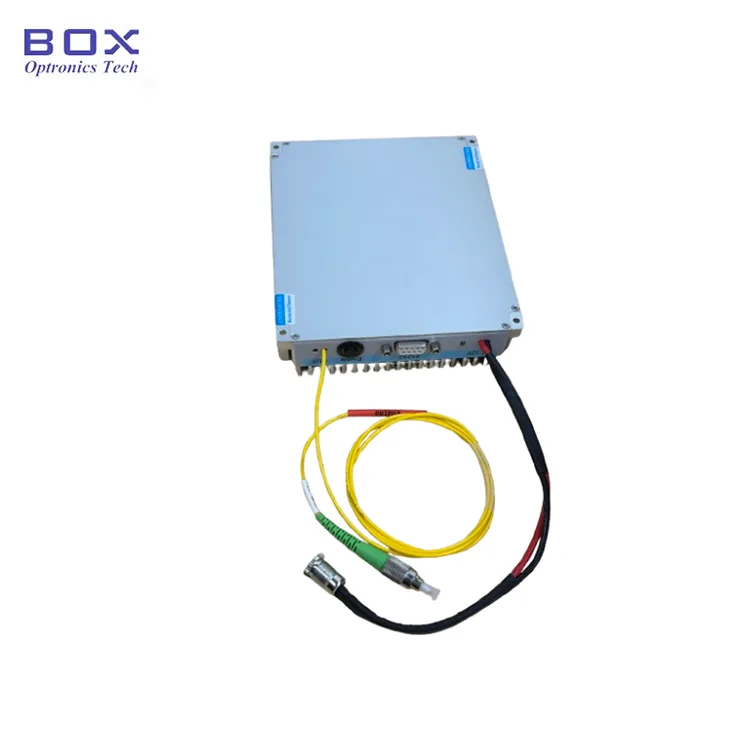

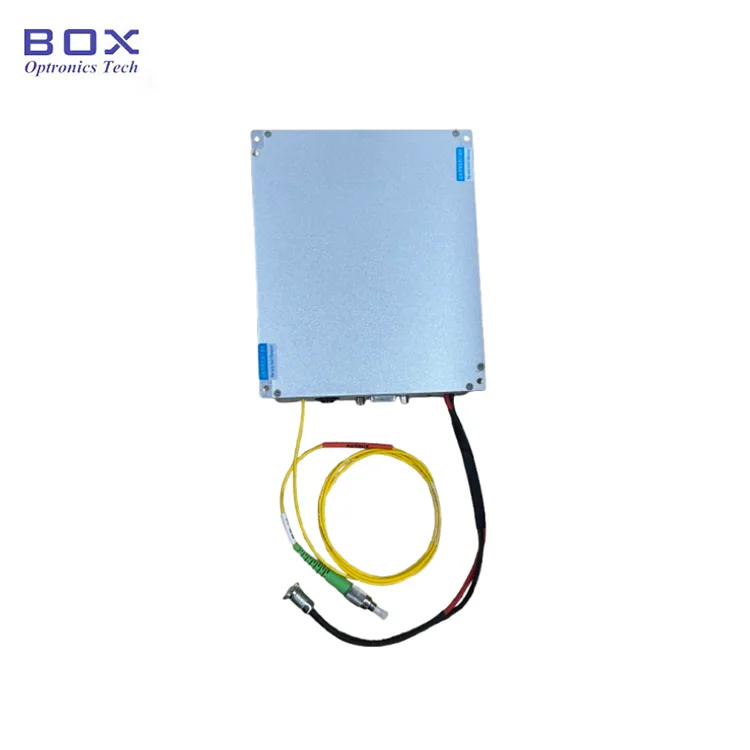

Réamhrá Táirge-1550nm 1W Léasair Cúpláilte Snáithín

Úsáideann an Léasair Cúpláilte Snáithín 1550nm 1W léasair síolta DFB in éineacht le modúl optúil gnóthachan ardchumhachta chun aschur léasair ard-chumhachta aon-tonnfhad a bhaint amach. Tá cruinneas tonnfhad ard aige agus cóimheas ard faoi chois mód taobh. I measc na roghanna tá snáithín aonmhód nó snáithín a chothaíonn polarú; tairgeann an t-aonad cumhacht aschuir ard le sruth inchoigeartaithe, astú solais láithreach ar chumhacht suas, agus oibriú éasca le húsáid, rud a fhágann go bhfuil sé oiriúnach le haghaidh úsáid saotharlainne ag taighdeoirí.

Sonraíochtaí Táirge-1550nm 1W Snáithín Cúpláilte Léasair

Gnéithe Táirge-1550nm 1W Snáithín Cúpláilte Léasair

● ailtireacht céim ghnóthachan ardchumhachta síl DFB + ag cothromú líneáil agus cumhacht;

● Cobhsaíocht eisceachtúil cumhachta le haghaidh oibriú leanúnach fadtéarmach;

● Roghanna snáithíní SM agus PM maidir le comhtháthú córas solúbtha;

● Pacáistí benchtop agus modúl le haghaidh comhtháthú saotharlainne agus OEM;

● Coigeartú cumhachta leanúnach 10%–100%.

Iarratais Táirge-1550nm 1W Snáithín Cúpláilte Léasair

● Tástáil agus taighde cumarsáide optúla comhleanúnach;

● Optaic neamhlíne agus giniúint supercontinuum;

● Foinse solais tarchuradóra LiDAR;

● tréithriú aimplitheoir snáithín agus gnóthachan.

Sonraí Táirge-1550nm 1W Léasair Cúpláilte Snáithín

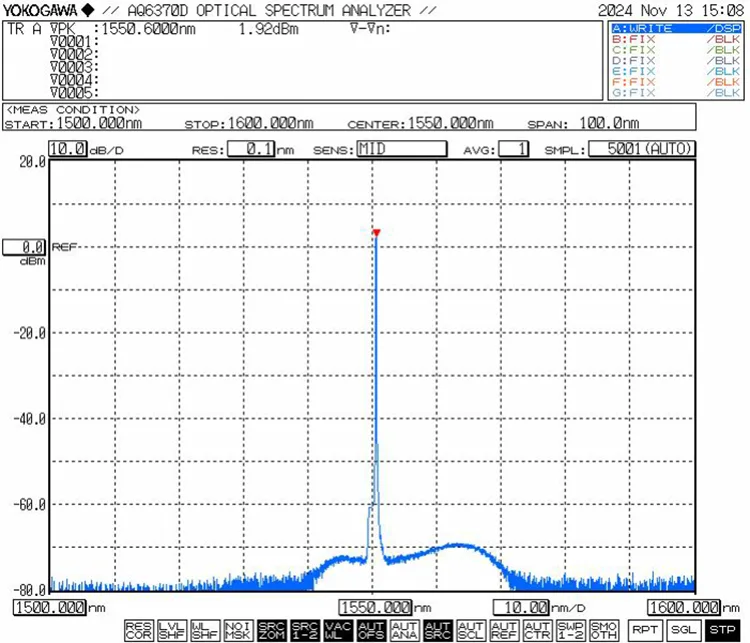

● Cuar Tréithe tipiciúla: λ = 1550 nm, Líneach ≤3MHz, Pavg = 20W

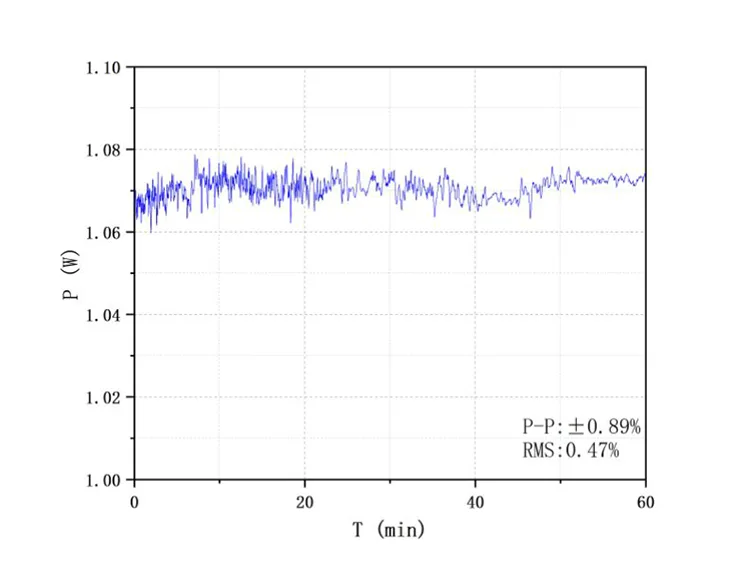

● Cumhacht Léasair agus Cobhsaíocht Cumhachta (Tástáil Cobhsaíochta Cumhachta@1W)

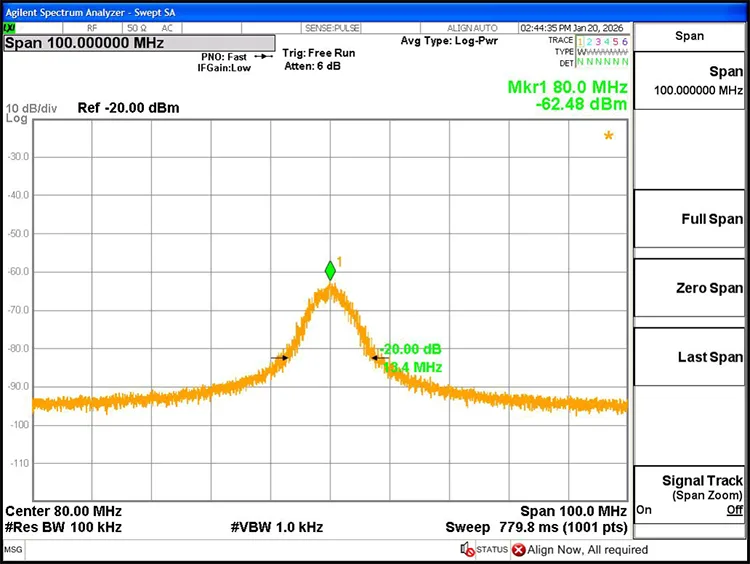

● Léasair Linenewidth@3dB: 0.67MHz

Eolas a ordú-1550nm 1W Léasair Cúpláilte Snáithín

m.sh.: HFL-1550-30-PM-M31

(Eolas ordaithe: 1550nm 1W Fiber Coupled Laser, 1W (30dBm) cumhacht aschuir, PM1550fiber, pacáiste modúl).

Bileog Sonraí agus Testsheet-1550nm 1W Snáithín Cúpláilte Léasair

Bileog sonraí

Bileog tástála

Téarmaí athfhriotail agus íocaíochta-1550nm 1W Fiber Coupled Laser

● Téarmaí athfhriotail

(1) EXW

(2) DAP

(3) Eile

● Téarmaí íocaíochta

Tá PayPal agus T/T ar fáil.

Céimeanna Oibríocht-1550nm Léasair Cúpláilte Snáithín 1W

Céim1. Díphacáil: Roimh an tionól, seiceáil an bhfuil na gabhálais go léir críochnaithe.

● Gabhálais Caighdeánacha

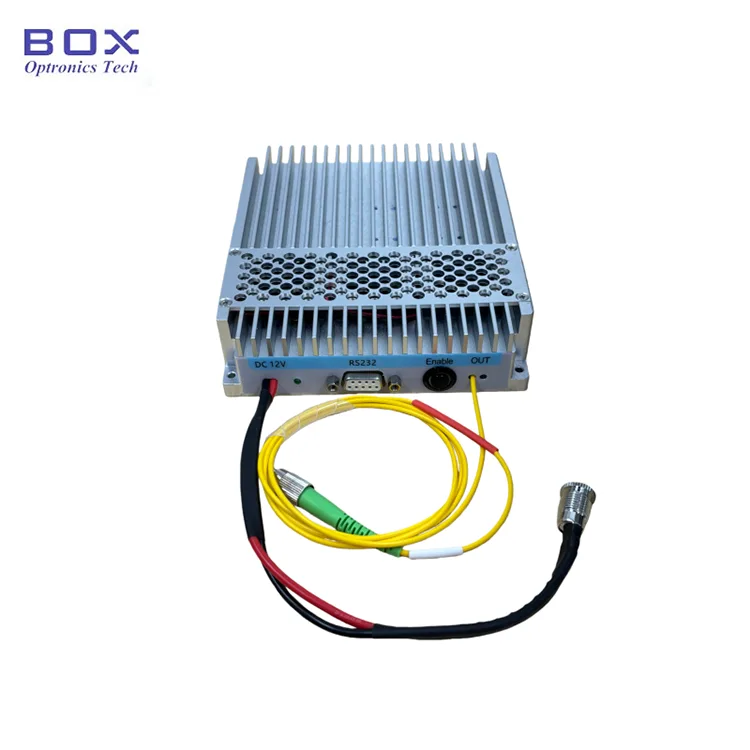

Céim2. Soláthar cumhachta: Úsáideann an calafort cumhachta comhéadan caighdeánach DC5.5 × 2.1mm. Bain úsáid as an t-oiriúntóir cumhachta comhoiriúnaithe bunaidh amháin (DC5V nó DC12V). D’fhéadfadh adapters cumhachta míchuí dochar a dhéanamh don fhoinse solais. Tá cábla cumhachta cónascaire U-chruthach le haghaidh nascadh le soláthar cumhachta lasc ar fáil ach é a iarraidh tráth an cheannaigh.

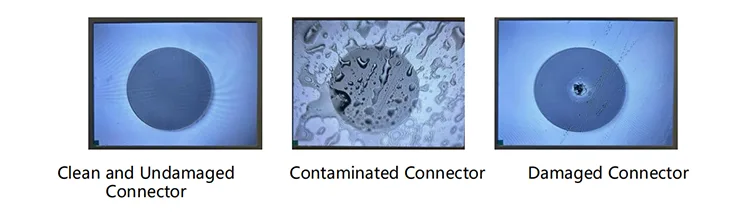

Céim3. Snáithín aschuir a nascadh: Bain an caipín deannaigh den chónascaire snáithíní, déan iniúchadh ar an aghaidh deiridh le haghaidh éillithe nó damáiste, agus cinntigh glaineacht sula gceanglaíonn tú le gléasanna snáithíní eile nó le trealamh tástála. I gcás samhlacha ardchumhachta, moltar splicing chomhleá.

Socraighp4. Ceangail leis an ríomhaire óstaigh: Úsáid an cábla sonraí sraitheach USB-RS232 atá san áireamh chun an modúl a nascadh leis an ríomhaire. Suiteáil an tiománaí sraitheach tiomnaithe (arna sholáthar ag an Box Optronics) chun cumarsáid a chumasú. Gan an tiománaí, ní féidir leis na bogearraí óstaigh ceangal leis an modúl.

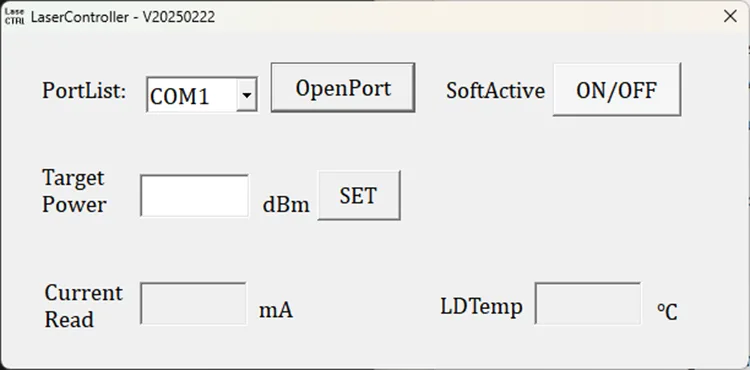

Céim5. Bogearraí rialaithe: Ceadaíonn na bogearraí óstacha cumhacht aschuir a choigeartú agus aschur léasair a rialú tríd an gcnaipe "SoftActive" (féach an léaráid comhéadan thíos). Socraíonn na taispeántais bogearraí sruth caidéil, cumhacht aschuir, agus stádas monatóireachta teochta

Céim6. Tar éis é a úsáid, cliceáil ar an gcnaipe gar, an soláthar cumhachta a mhúchadh, agus an nasc snáithín a dhícheangal.

Nótaí Oibríocht agus Cothabháil-1550nm Léasair Cúpláilte Snáithín 1W

● Seachain nascóirí snáithíní a phlugáil/díphlugáil go minic chun carnadh deannaigh agus damáiste don aghaidh deiridh a chosc.

● Glan nascóirí snáithíní le cuimilteán gan lint agus déan iniúchadh le brathadóir aghaidh-deiridh snáithíní sula nasctar iad. Ceangail/dícheangail snáithíní i gcónaí gan chumhacht chun dó an aghaidh deiridh a sheachaint. Cap chónaisc neamhúsáidte le caipíní deannaigh.

● Tabhair réamhchúraimí i gcoinne taise, deannaigh agus creimeadh; stóráil in áit thirim.

● Nuair a bhíonn tú ag úsáid fadtéarmach, cuir ar doirteal teasa é.

Dearbhú Cáilíochta agus Seirbhís Tar éis Díolacháin-1550nm Léasair Cúpláilte Snáithín 1W

● Tréimhse Bharántas:

Deisiú nó athsholáthar saor in aisce le haghaidh lochtanna neamh-spreagtha ag an duine laistigh de 1 bhliain ó cheannach. Seirbhísí cothabhála íoctha ar fáil tar éis 1 bhliain.

● Eisiaimh ó Bharántas In Aisce:

Le linn na tréimhse bharántas saor in aisce, cuirfear seirbhísí deisithe nó athsholáthair saor in aisce ar fáil i gcás lochtanna de bharr saincheisteanna cáilíochta táirgí. Mar sin féin, coimeádann Box Optronics an ceart chun seirbhísí deisiúcháin in aisce a dhiúltú sna cásanna seo a leanas laistigh den tréimhse bharánta:

(1) Damáiste de bharr fachtóirí nádúrtha (m.sh., tintreach, deannach) nó tionchair chomhshaoil.

(2) Mífheidhmeanna mar gheall ar oibriú míchuí ag an úsáideoir.

(3) Damáiste fisiceach follasach de bharr earráid dhaonna.

(4) Díchóimeáil, modhnú nó deisiú neamhúdaraithe.

(5) Lipéid bharánta athraithe nó neamhiomlán ar an tithíocht.

(6) Damáiste nó caillteanas le linn iompair.
