Foinse Solais Leathanbhanda SLD Cúpláilte Snáithín 840nm

Forbhreathnú ar an Táirge-840nm Foinse Solais Leathanbhanda SLD Cúpláilte Snáithín

Déanann Box Optronics Foinse Solais Leathanbhanda SLD 840nm Coupled Fiber, comhpháirt optúil gníomhach ardfheidhmíochta atá bunaithe ar astú spontáineach aimplithe (ASE) ó struchtúr aimplitheoir optúil leathsheoltóra, ag soláthar cumhacht optúil ard le bandaleithead leathan speictreach agus comhsheasmhacht íseal ama.

Seachadann sé cumhacht aschuir níos airde ná soilse stiúir agus speictream i bhfad níos leithne ná dé-óid léasair á chothabháil aige, rud a fhágann go bhfuil sé oiriúnach d'iarratais a éilíonn comhleanúnachas íseal agus gile ard.

Le íoschumhacht aschuir 5mW, bandaleithead 3dB tipiciúil 10nm, agus cobhsaíocht chumhachta den scoth (≤ ± 0.02dB gearrthéarmach, ≤ ± 0.05dB fadtéarmach), tá an fhoinse SLD 840nm seo optamaithe le haghaidh córais braite snáthoptaice cruinneas agus íomháithe. Tá an gléas ar fáil i bhfoirm mhodúil dhlúth (70 × 90 × 18mm) le haghaidh comhtháthú córas agus foirm benchtop (195 × 220 × 120mm) le haghaidh timpeallachtaí saotharlainne agus tástála.

Feistithe le pigtails snáithíní 780-HP agus nascóirí FC / APC mar chaighdeán, le comhéadan cumarsáide roghnach RS485 le haghaidh monatóireachta agus rialaithe, cuireann an fhoinse solais SLD seo solúbthacht agus iontaofacht ar fáil do raon leathan feidhmchlár.

Príomhghnéithe-840nm Foinse Solais Leathanbhanda SLD Cúpláilte Snáithín

● Cumhacht aschuir ard: íosmhéid 5mW

● Bandaleithead leathan speictreach: 10nm tipiciúil (-3dB)

● Ripple speictreach íseal le haghaidh speictream glan

● Próifíl speictrim Gaussach

● Cobhsaíocht cumhachta den scoth: ≤±0.02dB/15min gearrthéarmach

● Cobhsaíocht fhadtéarmach: ≤±0.05dB/8 uair an chloig

● Aschur cúpláilte snáithín le snáithín 780-HP

● Caighdeán cónascaire FC/APC, roghanna eile ar fáil

● Dhá fhachtóir foirme: Modúl agus Benchtop

● Comhéadan cumarsáide RS485 le haghaidh monatóireachta

● Réiteach ar chostas íseal i gcomparáid

● Raon teochta oibriúcháin leathan: -5°C go +55°C

● Dearadh pacáiste dlúth agus láidir

● Leagan roghnach benchtop le rialú scáileán tadhaill

Feidhmchláir tipiciúla-840nm Foinse Solais Leathanbhanda SLD Cúpláilte Snáithín

● Gíreascóip snáthoptaice (FOG)

● Córais tomagrafaíochta comhleanúnachais optúla (OCT).

● Íomháú leighis agus optaic bithleighis

● Córais braite snáthoptaice

● Idirferometry solas bán

● Tástáil agus tréithriú comhpháirteanna optúla

● Saotharlanna taighde agus forbartha

● Frithchaiteachas fearainn comhleanúnachais optúil (OCDR)

Sonraíochtaí Teicniúla-840nm Foinse Solais Leathanbhanda SLD Cúpláilte Snáithín

Sonraíochtaí Optúla (T=25°C)

Sonraíochtaí Meicniúla agus Comhshaoil

Sonraí Táirge-840nm Foinse Solais Leathanbhanda SLD Cúpláilte Snáithín

Cad is SLD ann?

Is foinse optúil leathanbhanda leathsheoltóra é A Superluminescent Diode (SLD) atá bunaithe ar astú spontáineach aimplithe (ASE) le gnóthachan optúil ard i struchtúr tonntreoraithe dé-óid léasair, ag feidhmiú faoi choinníollacha aiseolais optúla faoi chois chun ascalaithe léasair a chosc.

Murab ionann agus dé-óidí léasair a bhíonn ag brath ar chuas athshondach, úsáideann SLDanna gnéithe íseal-fhrithchaiteachta (AR-brataithe) agus struchtúir tonntreoraithe uillinneacha nó claonta chun aiseolas cuas a shochtadh, rud a chumasaíonn gnóthachan optúil ard agus gníomh léasaithe a sheachaint.

Príomh-shaintréithe SLDanna:

• Cumhacht aschurtha agus gile i bhfad níos airde ná na LEDs, agus comhleanúnachas íseal ama á choinneáil ag an am céanna

• Astaíocht leathanbhanda le clúdach speictreach mín ASE

• Comhleanúnachas ama an-íseal (fad comhleanúnachais ghairid), atá oiriúnach d’fheidhmchláir trasnamhéadracha amhail OCT

• Go hiondúil struchtúr aontreoraithe trasmhóid a chumasaíonn cúpláil snáithín aonmhód éifeachtach

• Cruth speictreach a dhéantar a innealtóireacht de ghnáth mar phróifílí gar-Ghaeiseacha nó sainoiriúnaithe ag brath ar dhearadh

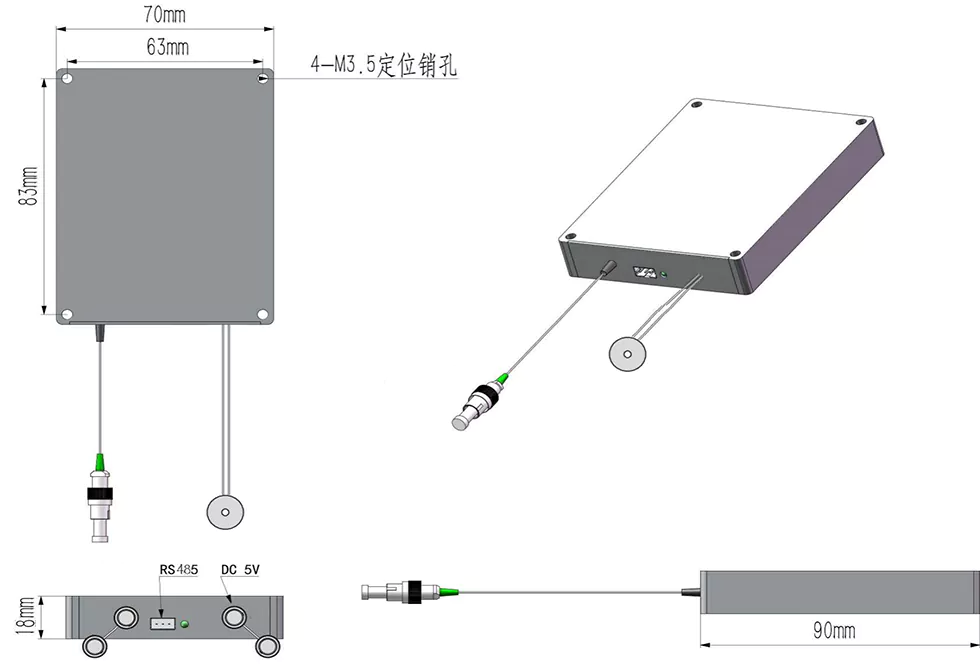

Toisí Pacáiste

Tá foinse solais leathanbhanda 840nm SLD ar fáil i dhá chumraíocht phacáiste:

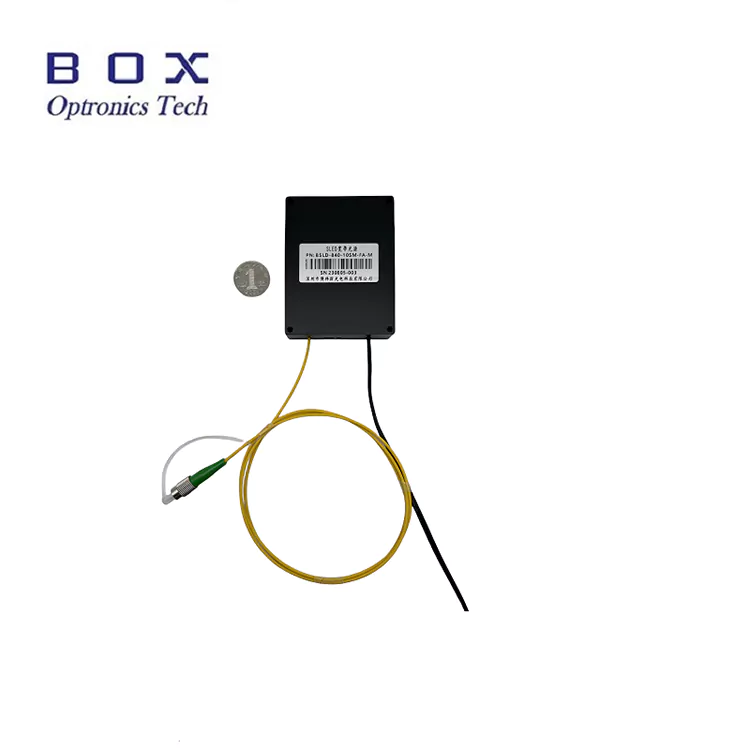

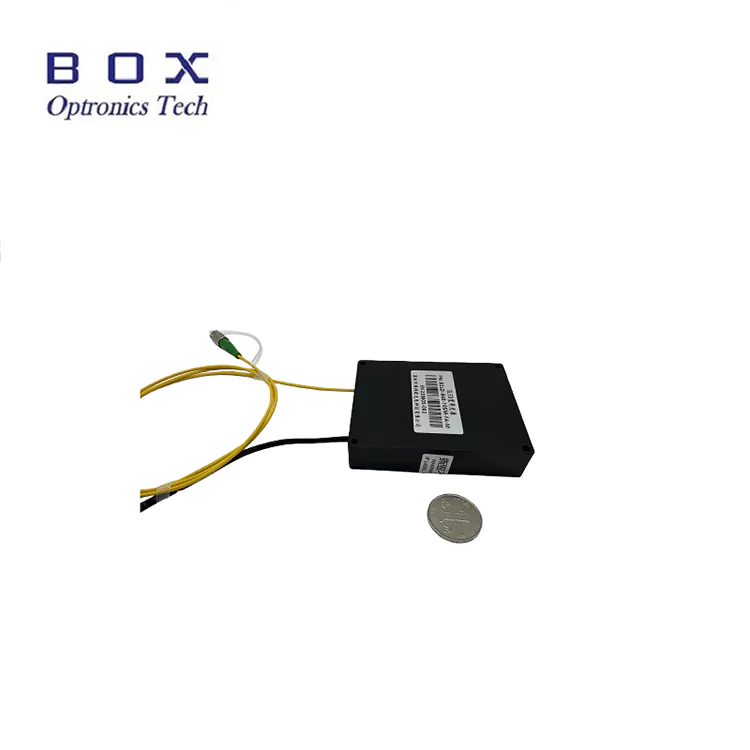

Leagan an Mhodúil (70×90×18mm):

• Dlúth, dearadh próifíl íseal le haghaidh comhtháthú córas

• Poill gléasta 4-M3.5 le haghaidh suiteáil shlán

• ionchur cumhachta DC (5V nó 12V)

• port cumarsáide RS485 (baineann DB9)

• Aschur pigtail snáithín le cónascaire FC/APC

• Ideal chun iad a leabú in ionstraimí agus i gcórais

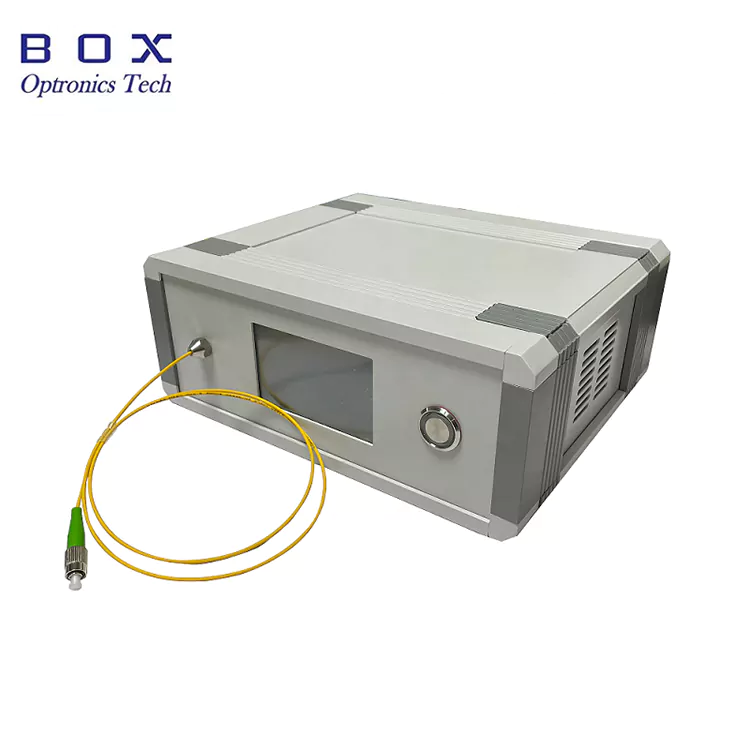

Leagan Benchtop (195×220×120mm):

• Fachtóir foirme boird le húsáid sa tsaotharlann

• Taispeántas scáileáin tadhaill ionsuite le haghaidh monatóireachta stádais

• ionchur cumhachta AC (110-240V uilíoch)

• port cumarsáide RS485 (baineann DB9)

• Aschur snáithín ar an bpainéal tosaigh

• Oibriú plug-and-play atá éasca le húsáid

• Fíormhaith le haghaidh saotharlanna T&F agus timpeallachtaí tástála

Rialú agus Monatóireacht

Tacaíonn an dá leagan modúl agus benchtop le comhéadan cumarsáide RS485 le haghaidh monatóireachta agus rialaithe. Sa leagan benchtop freisin tá scáileán tadhaill ionsuite le haghaidh oibriú áitiúil.

Paraiméadair monatóireachta agus rialaithe atá ar fáil:

• Faireachán cumhachta aschuir

• Faireachán reatha a thiomáint

• Faireachán teochta

• Coigeartú cumhachta (roghnach)

• Óstaigh bogearraí ríomhaire le haghaidh rialú PC (roghnach)

Cén fáth Roghnaigh Bosca Optronics?

• Rialú cáilíochta dian le tástáil 100% roimh an loingsiú

• Praghsáil iomaíoch le cumas bulc-seachadta cobhsaí

• Roghanna saincheaptha solúbtha maidir le tonnfhad, cumhacht, bandaleithead, snáithín agus nascóirí

• 7×24 uair an chloig tacaíocht theicniúil agus freagra tapa

• Seoladh domhanda le seachadadh tapa DHL, UPS, agus FedEx

• Tá leagan modúil agus leagan táblaí ar fáil

• Bogearraí roghnacha óstaigh le haghaidh comhtháthú córas

• Soláthar fadtéarmach iontaofa le haghaidh cainníochtaí táirgeachta

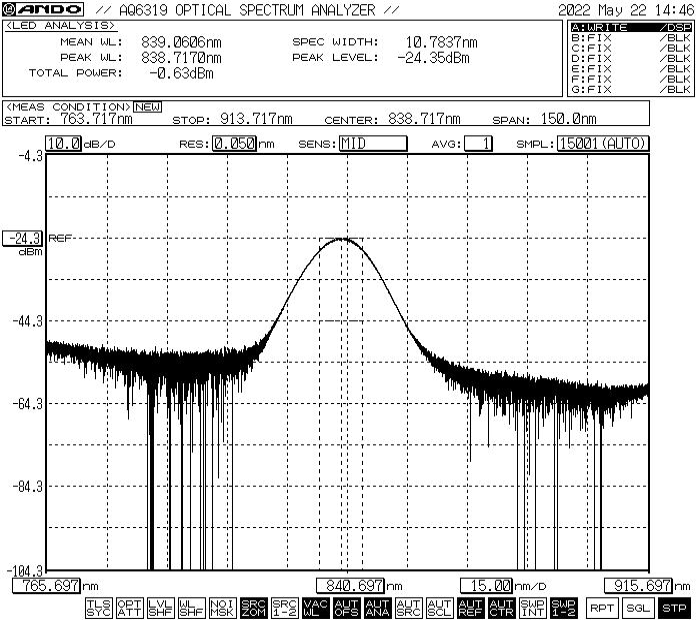

Feidhmíocht Spectral-840nm Snáithín Cúpláilte Foinse Solais Leathanbhanda

Taispeánann an speictream tipiciúil tonnfhad aimsitheoir timpeall 840nm agus thart ar 10nm -3dB bandaleithead.

*Nóta: Is feidhmíocht tipiciúil é an speictream a thaispeántar. Féadfaidh an speictream iarbhír a bheith beagán éagsúil ó aonad go aonad. Déan teagmháil linn le haghaidh sonraí speictrim ar leith nó ceanglais speictrim saincheaptha.

Eolas Ordú-840nm Foinse Solais Leathanbhanda SLD Cúpláilte Snáithín

Ainmníocht Mhúnla

BSLD - XXX - XX - XX - X - (X)

Sampla: BSLD - 840 - 51 - SM - M

Foinse Solais Leathanbhanda 840nm SLD, aschur 5mW, bandaleithead 10nm, snáithín 780-HP, Leagan Modúl, soláthar cumhachta 5VDC

Roghanna Saincheaptha atá ar Fáil

• Tonnfhad an ionaid: caighdeán 840nm, tonnfhaid eile ar fáil arna iarraidh sin

• Cumhacht aschuir: caighdeán 5mW, roghanna cumhachta níos airde ar fáil

• Bandaleithead speictreach: caighdeán 10nm, roghanna bandaleithead eile ar fáil

• Cineál snáithíní: caighdeán 780-HP, snáithíní speisialtachta eile ar fáil

• Fad snáithíní: 0.5m, 1m, 1.5m, 2m (faid saincheaptha ar fáil)

• Cineál pigtail: feadán scaoilte 900μm, feadán scaoilte 3.0mm

• Cineál cónascaire: caighdeán FC/APC, FC/UPC, SC/APC, LC/APC, nó saincheaptha

• Cineál an phacáiste: Modúl nó Benchtop

• Voltas soláthair cumhachta: 5VDC, 12VDC (modúl), 110-240VAC (binse)

• Aonraitheoir optúil: Tá rogha aonraitheora ionsuite ar fáil

• Comhéadan cumarsáide: caighdeán RS485, comhéadain eile ar fáil

• Bogearraí ríomhaireachta óstaigh: Ar fáil le haghaidh monatóireachta agus rialaithe

Le haghaidh riachtanais saincheaptha, téigh i dteagmháil lenár bhfoireann díolacháin le do shonraíochtaí.

Bileog Sonraí agus Tuarascáil Tástála

Seoltar gach foinse solais leathanbhanda 840nm SLD le tuarascáil tástála chuimsitheach a dhoiciméadaíonn paraiméadair feidhmíochta tomhaiste. Tá sonraíochtaí mionsonraithe, cuair feidhmíochta, agus líníochtaí tríthoiseacha sa bhunchomhad PDF.

• Tuairisc thástála aonair san áireamh le gach aonad

• Sraithuimhir inrianaithe do gach aonad

Bileog sonraí

Téarmaí Athfhriotail agus Íocaíochta

Téarmaí Athfhriotail

• EXW (Ex Works): Moltar má tá cuntas DHL/UPS/FedEx agat. Seolaimid ag baint úsáide as do chuntas; ní ghearrann muid aon chostas loingseoireachta.

• DAP (Seachadta ag Áit): Mura bhfuil cuntas cúiréireachta agat, is féidir linn seoladh a shocrú le lasta réamhíoctha.

• Téarmaí eile: Déan teagmháil linn le do thoil chun iad a phlé.

Téarmaí Íocaíochta

• PayPal: Íocaíocht thapa agus shlán le haghaidh samplaí agus orduithe beaga

• T/T (Aistriú Bainc): Modh caighdeánach íocaíochta le haghaidh gnáthorduithe táirgthe

• Árachas Trádála Alibaba: Cosaint ordú slán d’idirbhearta ar líne le ráthaíocht ceannaitheora

• Cárta Creidmheasa: Glactha trí PayPal, Alibaba

• Téarmaí Íocaíochta Solúbtha: Soshannta

Am Luaidhe

• Táirgeadh caighdeánach: ~10-15 lá oibre

• Cumraíochtaí saincheaptha: 15-20 lá oibre

• Orduithe toirte: Déan teagmháil le do thoil le haghaidh sceideal táirgeachta

• Loingseoireacht idirnáisiúnta: ~3-5 lá oibre (DHL/UPS/FedEx express)

• Seirbhís bhrostaithe: Ar fáil ach é a iarraidh

Nótaí Oibriúcháin agus Láimhseáil

Láimhseáil Snáithín

• Seachain coranna géara nó cíbe a d’fhéadfadh damáiste a dhéanamh don snáithín

• Ná tarraing agus ná casadh na míolta móra snáithíní

• Nascairí snáithíní a ghlanadh sula nasctar iad ag úsáid uirlisí glantacháin cuí

• Úsáid caipíní deannaigh i gcónaí nuair nach bhfuil an cónascaire in úsáid

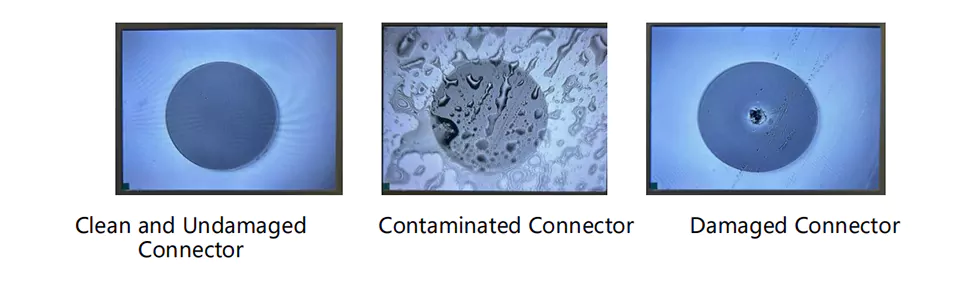

• Déan iniúchadh ar aghaidh deiridh an tsnáithín le haghaidh damáiste roimh úsáid

Breithnithe Cumhachta agus Oibriúcháin

• Déan voltas ceart an tsoláthair chumhachta a chinntiú roimh nascadh

• Ná sáraigh uasrátaí srutha tiomána nó cumhachta

• Úsáid dul go tóin ceart le haghaidh oibriú leanúnach

• Múch an chumhacht roimh duit snáithín a nascadh/a dhícheangal

• Ná breathnaigh go díreach ar an aschur snáithín nuair a chuirtear air
