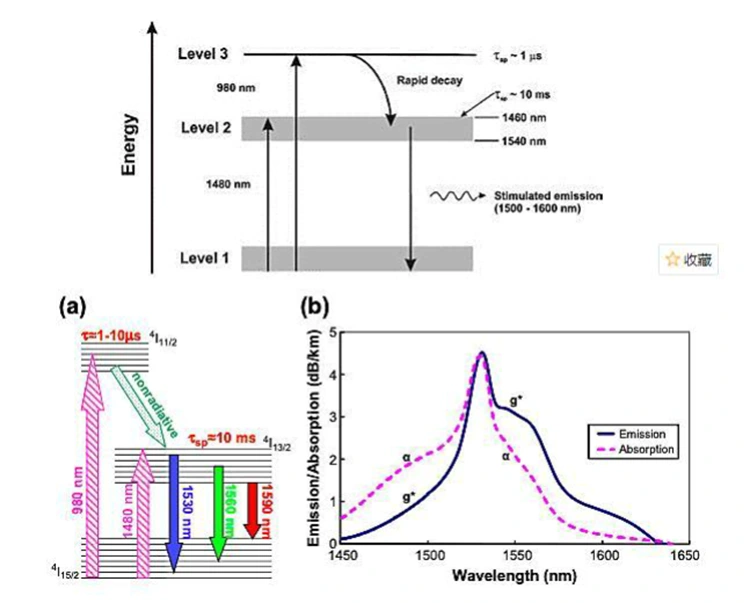

● Déantar fuinneamh a instealladh isteach sa snáithín dópáilte erbium ag baint úsáide as foinsí caidéil 980 nm nó 1480 nm, hiain erbium spreagúil ar an talamh (Er³⁺) go leibhéil fuinnimh níos airde; ansin déanann na hiain seo scíth a ligean go tapa chuig staid mheitibíteach, rud a bhainfidh inbhéartú daonra amach.
● Nuair a théann solas comhartha 1550 nm tríd an snáithín dópáilte erbium, spreagann sé próiseas astaithe spreagtha; is cúis leis seo go n-aistríonn na hiain éirbiam méadastobhsaí (Er³⁺) ar ais go dtí an bunstaid, ag scaoileadh fótóin chomhleanúnacha atá comhionann leis an solas comhartha, agus ar an gcaoi sin baintear amach aimpliú easpónantúil ar chumhacht an chomhartha (sa réimeas comhartha beag).
● Trí shnáithíní comhdhópáilte erbium-ytterbium a úsáid in éineacht le teicneolaíocht comhdhópála caidéil ilmhód, is féidir an chumhacht aschurtha sáithithe a fheabhsú go suntasach (leibhéal cumhachta de roinnt vata a bhaint amach), agus ar an gcaoi sin freastal ar riachtanais cáblaí fomhuirí fad-achair, córais CATV ardchumhachta, agus cásanna tarchurtha ard-dlúis.
|
Comhpháirt |
Cur síos |
|
Aonraitheoir Optúil |
Seoltar comharthaí optúla i dtreo amháin, cuireann sé cosc ar sholas frithchaite ó bheith ina chúis le féin-oscillation, agus cosnaíonn sé an fhoinse caidéil agus cobhsaíocht nasc comhartha. |
|
Cúplóir WDM |
Comhcheanglaíonn sé go héifeachtach solas caidéil aonmhód (SM) 980/1480 nm agus solas comhartha 1550 nm isteach i snáithín dópáilte erbium le haghaidh fuinneamh comhuaineach agus tarchur comhartha. |
|
Snáithín Er-dhópáilte |
Is é an meán gnóthachan croí a aimplíonn comharthaí optúla trí aistriú leibhéal fuinnimh na n-ian erbium, a chinneann an gnóthachan bunúsach agus an fheidhmíocht torainn. |
|
Scoilteoir TAP |
Beartaíonn cuid den chomhartha optúil i bhfíor-am le haghaidh monatóireachta cumhachta gan cur isteach ar an bpríomhnasc, rud a chumasaíonn léirshamhlú stádas an chórais. |
|
Snáithín Comhdhópáilte Er-Yb |
Feabhsaítear éifeachtúlacht ionsúcháin caidéil agus cumhacht aschurtha sáithithe, atá oiriúnach d'iarratais aimpliúcháin ardchumhachta agus fadbhealaigh. |
|
Cumadóir |

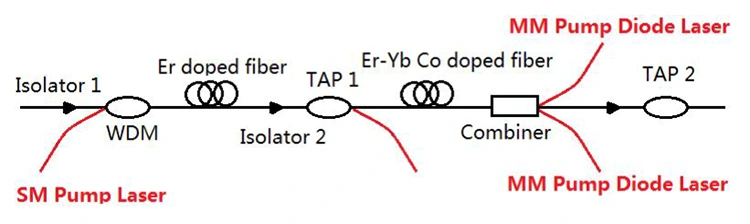

Lánúineacha il-mód (MM) solas caidéil le solas comhartha réamh-aimplithe a bhaint amach instealladh caidéil ard-chumhachta agus feabhas a chur ar ghnóthachan iar-chéim; a úsáidtear go forleathan i ndearaí ard-chumhachta EYDFA. |
|
PumpLaserSource |
Soláthraíonn fuinneamh excitation ag 980 nm / 1480 nm: • Caidéal 980 nm: torann íseal, ardéifeachtúlacht, oiriúnach d'fheidhmchláir mheánacha agus ghearra • Caidéal 1480 nm: cumhacht sáithiúcháin níos airde, oiriúnach d'iarratais cábla ultra-fhada agus fomhuirí • Caidéal ilmhód: oiriúnach do riachtanais aimpliúcháin ardchumhachta |
Dé-óid Léasair Caidéil TEC-fhuaraithe 980nm
Modúl Léasair Dé-óid Pump 980nm le Ciorcaid Tiomána Insuite
C-bhanna Amplifier teanndáileog Snáithín dópáilte Erbium
Foinse Léasair Caidéil Raman 1457nm
C1: Cad iad na buntáistí a bhaineann le caidéalú 980 nm agus caidéalú 1480 nm faoi seach?
A1: Buntáistí caidéalaithe 980 nm: éifeachtacht chomhshó caidéil ard agus figiúr torainn níos ísle. Is é an rogha príomhshrutha é do EDFAanna ísealchumhachta go meánchumhachta, a úsáidtear go forleathan i líonraí ceantair uirbeacha, líonraí rochtana, agus roinnt cásanna idirnasctha lárionad sonraí.
Buntáistí caidéalaithe 1480 nm: éifeachtacht chandamach caidéil níos airde agus cumhacht aschuir aon-fheiste níos airde, rud a fheabhsaíonn go mór an chumhacht aschuir sáithithe. Is é an croí-réiteach caidéalaithe é do EDFAanna ardchumhachta, atá oiriúnach go háirithe do líonraí cnámh droma ultra-fad-bhealaigh, cáblaí optúla fomhuirí, agus cásanna tarchurtha fad-achair ard-acmhainne.
C2: Cad é an difríocht idir EDFA aon-mhód agus il-mód?
A2: Is EDFAanna aonmhód iad gach EDFA príomhshrutha sa tionscal; níl aon táirgí ilmhód EDFA atá inmharthana ó thaobh tráchtála de. Tá EDFAanna aonmhód deartha go sonrach do chórais snáithíní aonmhód, a mheaitseálann saintréithe caillteanais íseal snáithíní aonmhód. Úsáidtear iad go príomha le haghaidh tarchur fada-achair optúil agus feidhmíonn siad mar chomhpháirteanna lárnacha i dteileachumarsáid agus tarchur lárionad sonraí fad-achair. Níl snáithín il-mód oiriúnach ach le haghaidh tarchur gearr-achair de thart ar 100 méadar, le caillteanas tarchurtha ard agus scaipeadh multipath. Chun cúiteamh gnóthachain i gcásanna gearr-achair, is fearr aimplitheoirí optúla leathsheoltóra beaga (SOAanna) seachas EDFAanna.
C3: An ndéanann raon tonnfhad difear do fheidhmíocht EDFA?
A3: Sea, bíonn tionchar ag tonnfhad ar fheidhmíocht EDFA. Feidhmíonn EDFAanna go príomha sa bhanna C agus L-bhanda, dírithe ar thart ar 1550 nm. Laistigh den raon deartha, soláthraíonn siad gnóthachan cothrom agus torann íseal; thar an raon, laghduithe gnóthachan agus méaduithe torainn. Chun feidhmíocht EDFA a chinntiú, cinntigh le do thoil go bhfuil raon tonnfhad an aimplitheoir ag teacht le riachtanais an chórais.
-
