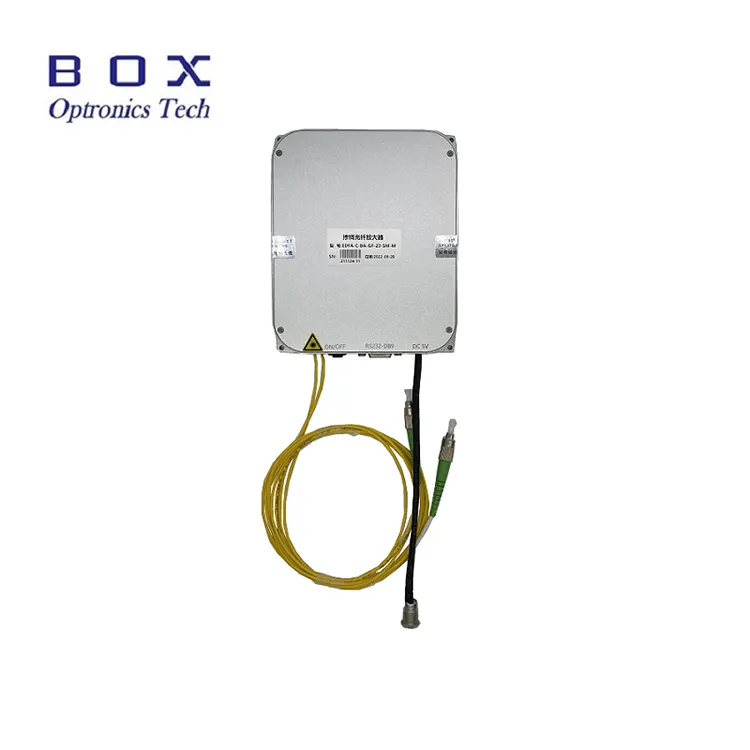

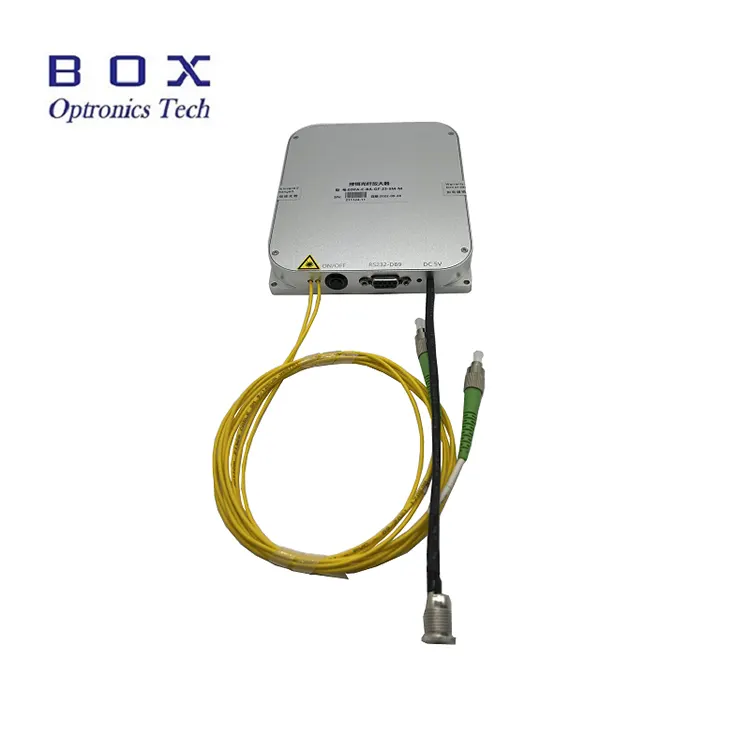

Tá C-bhanna Erbium-dhópáilte Snáithín Aimplitheoirí In-Líne atá deartha le haghaidh sealaíochta líne i gcórais cumarsáide léasair snáithíní nó snáithíní. Is féidir leo a úsáid le haghaidh aimpliú cumhachta comharthaí léasair sa C-bhanna 1530 ~ 1565nm raon tonnfhad. Gné siad cumhacht ard 15/17/20/23/25/26dBm, agus íseal torann. Cuirtear moltaí agus bogearraí ar fáil le haghaidh oibriú PC. Agus iad seo á n-úsáid modúil, cinntigh go bhfuil an t-aghaidh deireadh snáithín glan, bí ar an eolas faoi ionchur léasair teorainneacha, agus na réamhchúraimí sábháilteachta léasair riachtanacha a ghlacadh.
|
Paraiméadair |
Aonad |
Luachanna |
Nótaí |
|||||
|
Raon tonnfhad |
nm |
1530–1565 |
C-bhanna |
|||||
|
Cumhacht ionchuir |
dBm |
-25~+3 |
|
|||||
|
Cumhacht aschuir |
dBm |
15 |
17 |
20 |
23 |
25 |
26 |
@-10dBm Ionchur |
|
Comhéifeacht gnóthachan beag |
dB |
35 |
@-25dBm Ionchur |
|||||
|
Figiúr torainn |
dB |
≤5.5 |
@-10dBm Ionchur |
|||||
|
PDG |
dB |
≤0.3 |
|
|||||
|
PMD |
ps |
0.5 |
|
|||||
|
Leithlisiú ionchuir/aschuir |
dB |
≥35 |
|
|||||
|
Monatóireacht a dhéanamh ar chumhacht |
dB |
Cumhacht aschuir |
|
|||||
|
Modh oibriúcháin |
- |
ACC/APC |
|
|||||
|
Snáithín pigtail |
- |
SMF-28 |
FC/APC |
|||||
|
Comhéadan cumarsáide
|
- |
Scáileán tadhaill / DB9 Mná(RS232) |
Benchtop |
|||||
|
- |
DB9 Baineann(RS232) |
Modúl |
||||||
|
Soláthar cumhachta
|
- |
AC 110~240V, <30W |
Benchtop |
|||||
|
- |
DC 5V, <15W |
Modúl |
||||||
|
Toisí
|
mm
|
260(W)×280(D)×120(H) |
Benchtop |
|||||
|
150(W)×125(D)×20(H) |
Modúl |
|||||||
|
|
15~23dBm: 70(W)×90(D)×15(H) |
Modúl |
||||||
|
Teocht oibriúcháin |
℃ |
-5 ~ +55 |
|
|||||
|
Taise oibriúcháin |
℃ |
0~70% |
|
|||||
● Raon tonnfhad leathan-1530~1565nm;
● Gnóthachan ard fachtóir ;
● Torann íseal <5.5dB;
● Cumhacht aschuir ard 15/17/20/23/25/26dBm roghnach.
● Optúil cumarsáid shnáithíneach;
● Optúil braiteoir snáithín;
● Snáithín léasair.

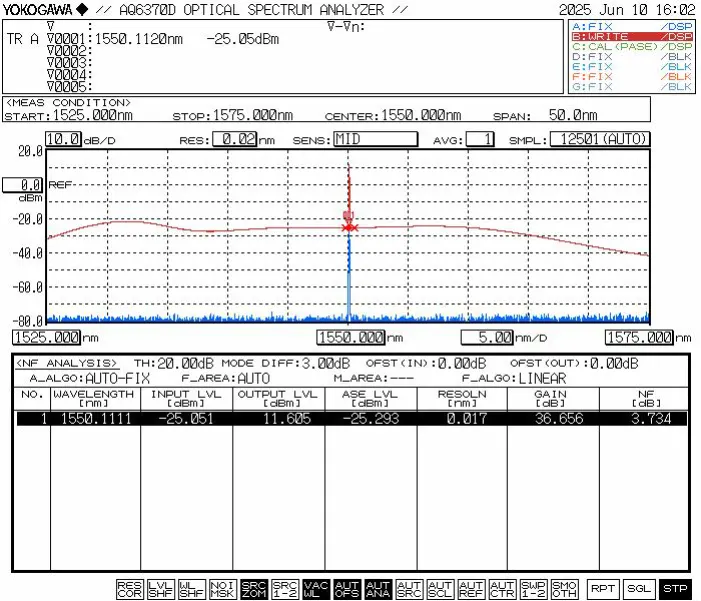

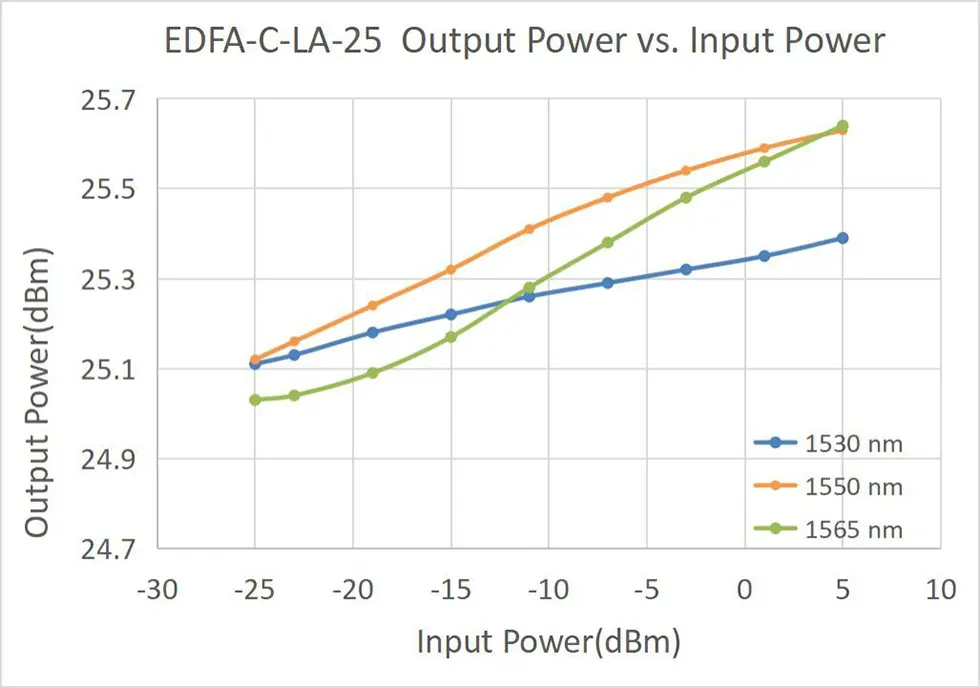

● Cuar Tréithe tipiciúla
|
Ainm |
Cineál EDFA |
Tonnfhad |
Cumhacht aschuir |
Cineál snáithín |
Toise |
|
EDFA |
-XX |
-X |
-XX |
XX |
-X |
|
Erbium-dhópáilte Amplifier Snáithín |
LA: In-Líne-Amp |
C: C-bhanna |
15:15dBM 17:17dBM 20:20dBm 23:23dBm 25:25dBM 26:26dBm |
SM:SMF-28e |
M15 : Modúl M20 : Modúl B: Binse |
m.sh.: EDFA-LA-C-15-SM-M
(Eolas ordaithe:C-bhanna Erbium-dhópáilte Snáithín In-Líne Amplifier, cumhacht 15dBmoutput, le SMF-28efiber, pacáiste modúl).
Le haghaidh riachtanais shaincheaptha eile, déan teagmháil le: sales06@boxoptronics.com
● Téarmaí athfhriotail
(1) EXW:
Má tá cuntas DHL/UPS/FedEx agat, molann Box Optronics úsáid a bhaint as an EXW. Seolaimid trí do chuntas; ní ghearraimid an costas loingseoireachta.
(2) DAP:
Mura bhfuil cuntas agat, réamhíoc an costas loingseoireachta le do thoil na táirgí.
● Téarmaí íocaíochta
Tá PayPal agus T/T ar fáil.
Tógann sé thart ar 10-15 lá oibre le haghaidh táirgeadh. (Má tá roinnt i stoc, beidh sé níos tapúla seolta.)
Seans go dtógfaidh an lóistíocht idirnáisiúnta 3-5 lá oibre.
● I gcás snáithíní aon-mhód (Hi-1060, PM980, G652D, PM1550, etc.), an Tá lamháltas cumhachta teoiriciúil le haghaidh solas leanúnach thart ar 200mW nuair tá an aghaidh deiridh glan. Mar sin, is féidir le samhlacha EDFA le cumhacht aschuir <200mW nascann a gcónaisc snáithíní aschuir le gléasanna snáithíní aonmhód eile trí cuibheoirí shochorraithe (flangaí snáithíní).
● Ná gearrtha amach an soláthar cumhachta go díreach cé go bhfuil an amplifier ag feidhmiú.
● Coinnigh nascóirí snáithíní saor ó dheannach chun an snáithín a dhó a chosc aghaidh deiridh cónascaire. Glan an cónascaire snáithín le páipéar lionsa saor ó dheannach roimhe seo nasc, é a iniúchadh le cigire aghaidh deireadh snáithín, agus nascadh trí flange ach amháin tar éis glaineacht a dhearbhú. Seachas sin, féadfaidh aghaidh deiridh an chónascaire snáithín a dhó nuair a chuirtear an léasair ar siúl. A chinntiú oibriú saor ó léasair nuair flanges a nascadh, agus caipíní deannaigh snáithíní a chur ar nuair nach bhfuil siad in úsáid.
● Ní dhéantar nascóirí snáithíní aschuir a phlocáil/díphlugáil go minic molta, toisc go bhféadfadh sé a bheith ina chúis le héilliú deannaigh, caillteanas isteach méadaithe, nó dhó an aghaidh deireadh cónascaire snáithín.
● Coinnigh an trealamh tirim agus é a stóráil in áit thirim.
● Tréimhse Bharántas:
Deisiúchán nó athsholáthar saor in aisce do lochtanna neamhspreagtha laistigh de 1 bliain ó cheannach. Seirbhísí cothabhála íoctha ar fáil tar éis 1 bhliain.
● Eisiaimh ó Bharántas In Aisce:
Le linn na tréimhse bharántas saor in aisce, seirbhísí deisithe nó athsholáthair saor in aisce cuirfear ar fáil iad le haghaidh lochtanna de bharr saincheisteanna cáilíochta táirgí. Mar sin féin, Box Coinníonn Optronics an ceart chun seirbhísí deisiúcháin in aisce a dhiúltú sna nithe seo a leanas cásanna laistigh den tréimhse bharánta:
(1) Damáiste de bharr fachtóirí nádúrtha (m.sh., tintreach, deannach) nó tionchair timpeallachta.
(2) Mífheidhmeanna mar gheall ar oibriú míchuí an úsáideora.
(3) Damáiste fisiceach soiléir de bharr earráid dhaonna.
(4) Díchóimeáil, modhnú nó deisiú neamhúdaraithe.
(5) Lipéid bharánta athraithe nó neamhiomlán ar an tithíocht.
(6) Damáiste nó caillteanas le linn iompair.
