Réamh-Aimplitheoir Snáithín C-banna Erbium-dhópáilte

Clár na nÁbhar

1. Réamhrá an Réamh-Aimplitheoir Snáithín C-banna Erbium-dhópáilte

2. Teicniúil Sonraíochtaí

3. Gnéithe Táirge

4. Feidhmchláir tipiciúla

5. Sonraí an táirge

6. Faisnéis a Ordú

7. Bileog sonraí agus bileog tástála

8. Téarmaí athfhriotail agus íocaíocht

9. Am luaidhe

10. Céimeanna oibríochta

11. Nótaí Oibriúcháin agus Cothabháil

12. Dearbhú Cáilíochta agus Seirbhís Tar éis Díolacháin

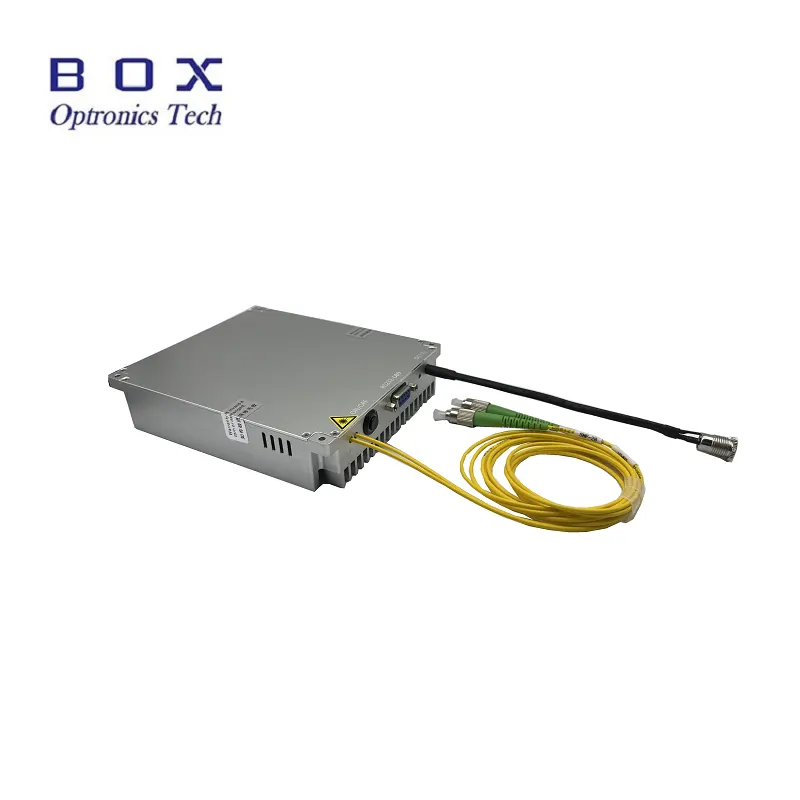

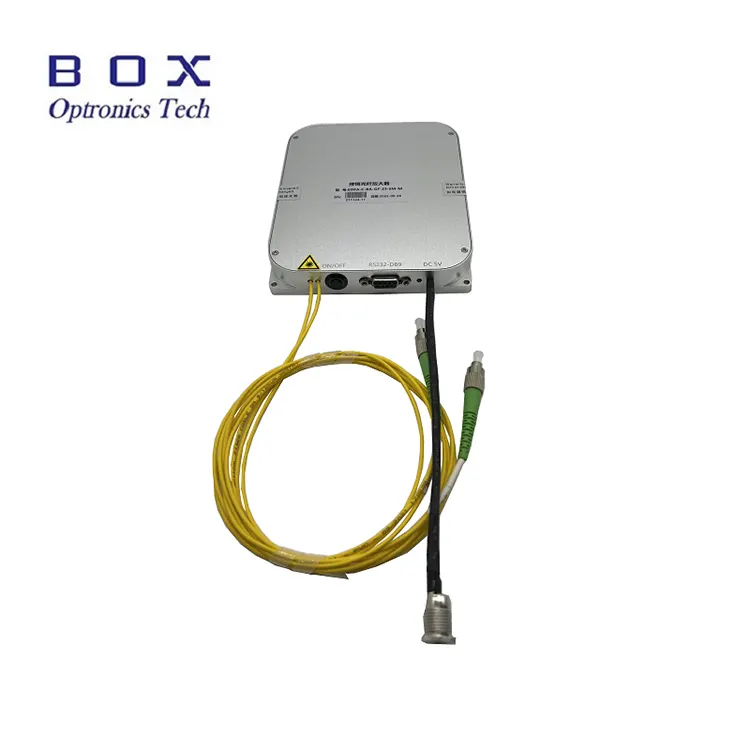

Réamhrá Táirge

Dearadh Réamh-Aimplitheoirí Snáithín C-bhanna Erbium-dhópáilte chun an íogaireacht a fheabhsú roimh an nglacadóir optúil. Tá an Réamh-aimplitheoir a úsáidtear go speisialta le haghaidh aimpliú comharthaí optúla beaga i raon na -45~25dbm. Tá gnóthachan tipiciúil comhartha beag chomh hard le 35 ~ 45dB, agus tá an tá an torann níos lú ná 4.5dB. Is féidir iad a úsáid le haghaidh aimpliú cumhachta léasair comharthaí i raon tonnfhad C-bhanna 1530~1565nm. Reatha Uathoibríoch Rialú (ACC) mód oibre. Soláthraítear orduithe agus bogearraí rialaithe do ríomhaire oibríocht.

Táirge Sonraíochtaí

Táirge Gnéithe

● Raon tonnfhad leathan-1530~1565nm;

● Torann íseal <4.5dB;

● Comhéadan cumarsáide scáileán tadhaill/DB9 Mná(RS232) le haghaidh oibriú éasca.

Táirge Feidhmchláir

● Optúil cumarsáid shnáithíneach;

● Optúil braiteoir snáithín;

● Snáithín léasair.

Táirge Sonraí

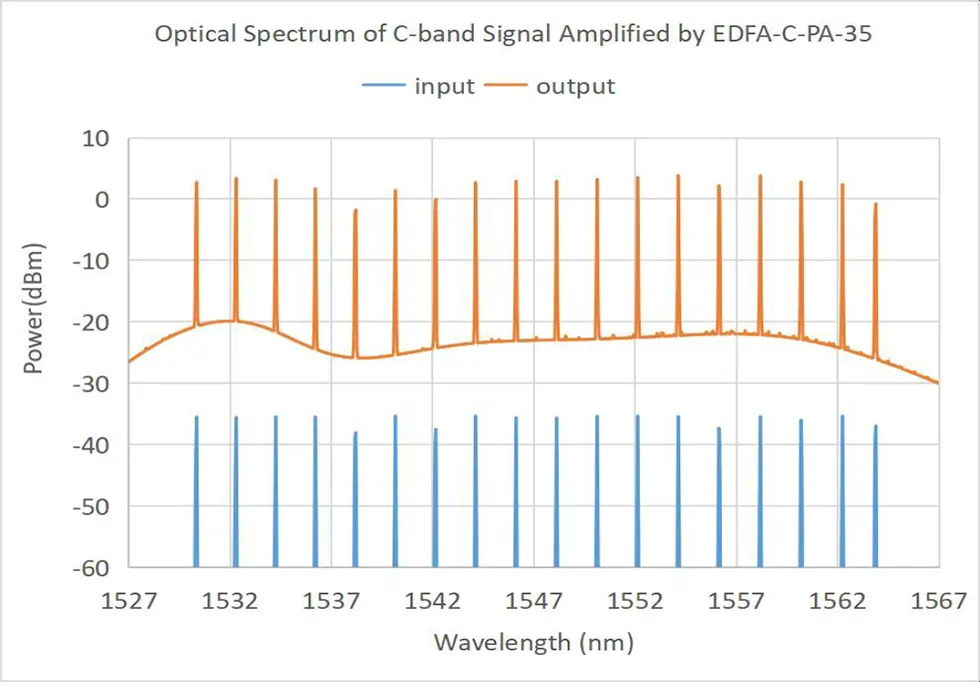

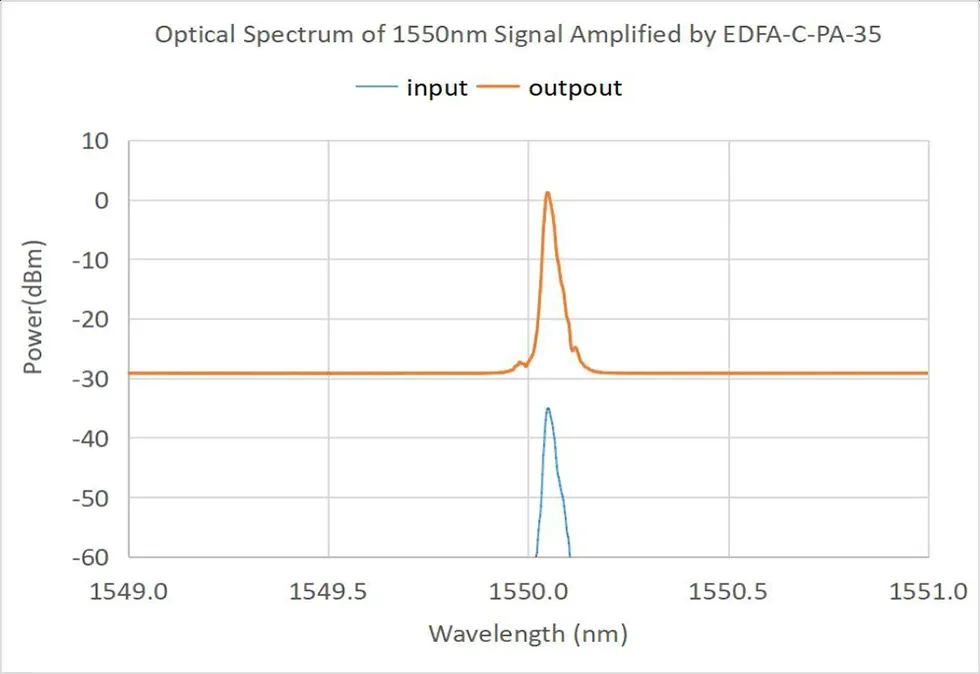

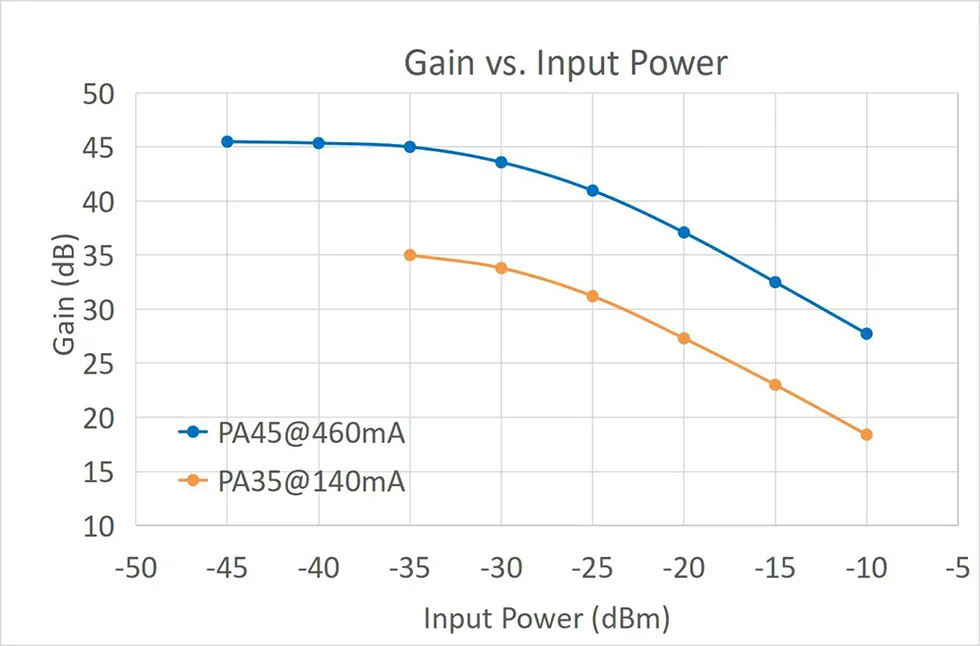

● Cuar Tréithe tipiciúla

Eolas a ordú

m.sh.: EDFA-PA-C-35-SM-M

(Eolas ordaithe: C-bhanna Snáithín dópáilte Erbium Réamh-Aimplitheoir, gnóthachan comhartha 35dBmsmall, le SMF-28efiber, pacáiste modúl).

Le haghaidh riachtanais shaincheaptha eile, déan teagmháil le: sales06@boxoptronics.com

Bileog sonraí agus bileog tástála

Bileog sonraí

Bileog tástála

Téarmaí athfhriotail agus íocaíocht

● Téarmaí athfhriotail

(1) EXW:

Má tá cuntas DHL/UPS/FedEx agat, molann Box Optronics úsáid a bhaint as an EXW. Seolaimid trí do chuntas; ní ghearraimid an costas loingseoireachta.

(2) DAP:

Mura bhfuil cuntas agat, réamhíoc an costas loingseoireachta le do thoil na táirgí.

● Téarmaí íocaíochta

Tá PayPal agus T/T ar fáil.

Am luaidhe

Tógann sé thart ar 10-15 lá oibre le haghaidh táirgeadh. (Má tá roinnt i stoc, beidh sé níos tapúla seolta.)

Seans go dtógfaidh an lóistíocht idirnáisiúnta 3-5 lá oibre.

Oibríocht Céimeanna

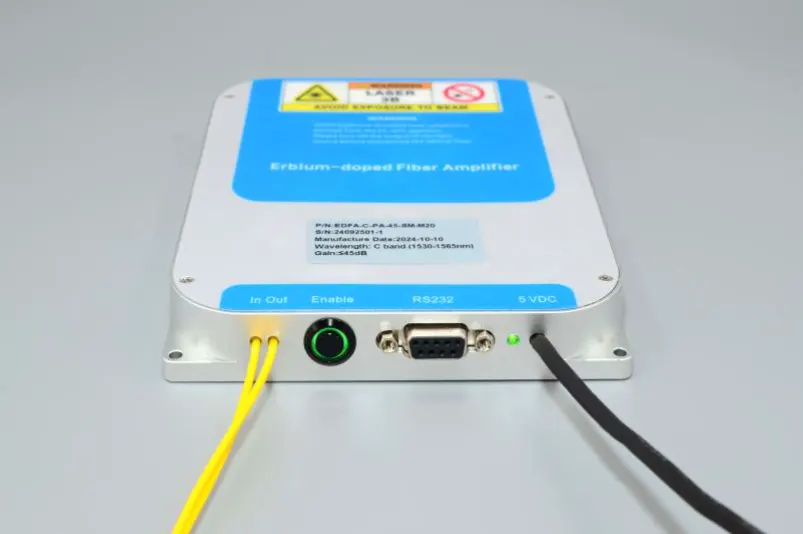

Step1.Appearance:An taobh tosaigh den EDFA feistithe go seicheamhach le snáithíní optúla ionchuir agus aschuir, agus lasc gníomhachtaithe aschuir aimplithe optúla, cumarsáid ríomhaire óstach comhéadan (réamhshocraithe RS232 DB9), solas táscaire cumhachta, agus téad cumhachta (DC 5V réamhshocraithe).

Step2.Power Supply:An chumhacht Is é an port an chumhacht réamhshocraithe DC5.5 × 2.1mm comhéadan, agus soláthrófar adapter cumhachta DC5V DC meaitseála nuair a bheidh an fágann an táirge an mhonarcha. An modh nasc idir an adapter cumhachta agus taispeántar modúl EDFA san fhigiúr thíos. Bí cinnte le do thoil úsáid a bhaint as an adapter cumhachta meaitseála bunaidh. Bainfidh úsáid as adapter cumhachta míchuí a chur faoi deara go dteipfidh ar an EDFA oibriú i gceart nó go ndéanfaidh sé damáiste don EDFA. A U-chruthach is féidir líne soláthair cumhachta cónascaire a sholáthar freisin d'úsáideoirí chun nascadh le a soláthar cumhachta a athrú, ach ba cheart é a mholadh roimh ré le linn soláthar.

Step3.Ceangail geansaithe Snáithín:Oscailte caipín deannaigh an chónascaire snáithíní optúla, seiceáil an aghaidh deireadh snáithín, agus deimhnigh nach bhfuil aon truailliú agus damáiste roimh nascadh optúla eile feistí snáithíní nó trealamh tástála. Maidir le snáithín aschuir an EDFA ardchumhachta múnla, moltar an modh splicing comhleá a úsáid le haghaidh nasc.

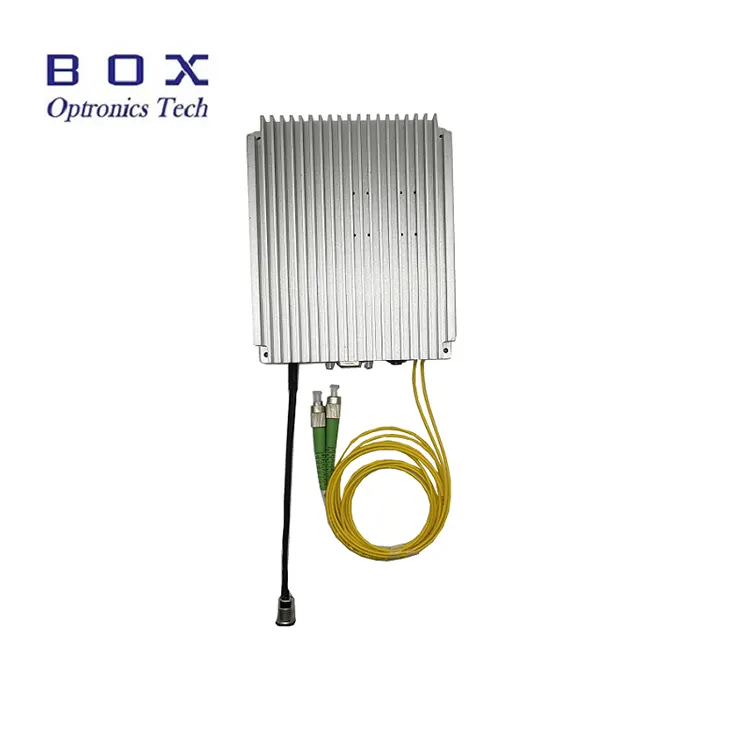

Dissipation Setp4.Teas: Seo Gineann modúl amplifier snáithín erbium-dopáilte méid áirithe teasa. Tá an Ba chóir go mbeadh dromchla bun an amplifier (an taobh gan téacs) i ndlúth teagmháil leis an doirteal teasa, eite diomailt teasa, nó an dromchla miotail ag an bun chassis an úsáideora. Moltar fuarú aer cuí a bhaint amach éifeacht diomailt teasa maith. An timpeallacht oibre is fearr a mholtar teocht -5 ~ +35 ℃. Nuair a bheidh an teocht chomhthimpeallach níos mó ná 50 ℃, an ní thosóidh amplifier sa stát fuireachas. Nuair a bheidh an teocht chomhthimpeallach níos mó ná 55 ℃, an stopfaidh an t-aimplitheoir sa stát oibre go huathoibríoch aschuir léasair agus cuirfidh sé isteach stát fuireachas le haghaidh féinchosaint. Nuair a thiteann an teocht chomhthimpeallach go 50 ℃, atosóidh an t-aimplitheoir aschur go huathoibríoch.

Step5.Input Optical Power: Níl aon riachtanas tairsí ag an aimplitheoir snáithín dópáilte erbium seo don chumhacht ionchuir comhartha optúla. Nuair a bheidh an chumhacht meán an ionchur optúla laghdaítear an comhartha go dtí an chumhacht in aice le nialas, beidh an t-aimplitheoir fós ag cothabháil staid oibre, agus beidh aschur astaíochtaí spontáineach ag an gcalafort aschuir. Mar sin féin, chun éifeacht aimpliúcháin níos idéalach agus cóimheas comhartha-go-torainn a fháil, moltar rialú a dhéanamh ar an gcumhacht optúil ionchuir laistigh den raon cumhachta cur síos orthu sa bhileog tástála nó sa tsonraíocht táirge.

Rialú Ríomhaire Step6.Host: Is táirge modúlach é an amplifier seo agus ní mór dó a chomhcheangal le bogearraí ríomhaireachta óstach tiomnaithe chun coigeartú agus monatóireacht a dhéanamh ar an staid oibre agus paraiméadair oibriúcháin an EDFA. Riachtanais ríomhaire an úsáideora chun an clár tiománaí port srathach USB-232 agus ríomhaire óstach EDFA a shuiteáil bogearraí rialaithe a sholáthraíonn ár gcuideachta. Tiománaí usb port srathach 232 ní mór an clár a shuiteáil, nó ní féidir leis na bogearraí ríomhaire óstach nascadh agus cumarsáid a dhéanamh leis an modúl EDFA de ghnáth. Ba chóir a thabhairt faoi deara go bhfuil an Ba cheart go mbeadh clár tiománaí port srathach USB-232 comhsheasmhach leis an USB-232 iarbhír cábla port srathach a úsáidtear. Uimhir leagan bogearraí an ríomhaire óstaigh EDFA ba cheart go mbeadh bogearraí comhsheasmhach leis an uimhir leagain bogearraí atá taifeadta ar an bileog tástála táirge.

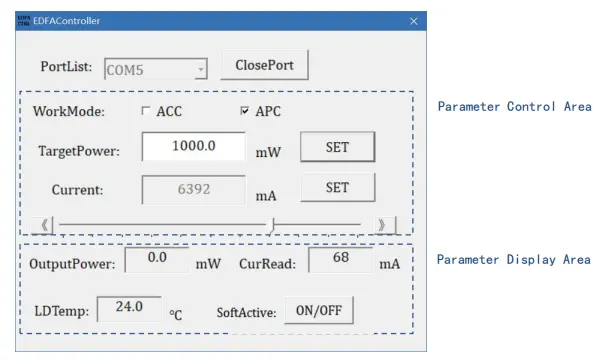

Céim7. Comhéadan Bogearraí Ríomhaire Óstach: Áirítear leis an bhfaisnéis is féidir leis na bogearraí ríomhaireachta óstaigh a thaispeáint an modh oibre aimplitheoir, luach sprioc cumhachta aschuir optúla, léasair caidéil luach sprice reatha, agus stádas monatóireachta teochta.

Céim8. Oibríocht Sonrach: Tar éis tosú na bogearraí ríomhaire óstach, roghnaigh an uimhir port srathach ceart ar dtús sa seicheamh port srathach PortList, cliceáil ar an gcnaipe OpenPort chun an sraitheach a oscailt port. Ag an am seo, taispeánfaidh na fuinneoga Léamh Reatha agus LDTemp an reatha oibre agus teocht caidéil an mhodúil. Cuir isteach an sprioc optúil luach cumhachta i bhfuinneog TargetPower agus cliceáil ar an gcnaipe SET. Nuair a bheidh an cnaipe tá lasc an mhodúil EDFA agus an lasc cnaipe SoftActive ar na bogearraí an dá iompú ar, tagann an socrú i bhfeidhm agus tá aschur cumhachta optúla ag an EDFA.

Céim9. Mód Rialaithe: An múnla caighdeánach den amplifier snáithín seo tacaíonn dhá mhodh oibre, rialú reatha uathoibríoch modh (modh ACC) agus modh rialaithe cumhachta uathoibríoch (modh ACC). Is féidir leat aistriú idir an dá mhodh oibre seo tríd an rogha WorkMode. Agus tú ag athrú, tabhair faoi deara le do thoil an lasc cnaipe Gníomhach a mhúchadh ar dtús. (* Roinnt aimplitheoir ní thacaíonn samhlacha ach mód ACC, mar shampla EDFA-C-PA). I mód ACC, cuir isteach an caidéal luach reatha sa bhfuinneog Reatha agus cliceáil ar an gcnaipe SET, nó tarraing go díreach na sleamhnáin chlé agus ar dheis chun luach reatha an chaidéil a shocrú. I mód APC, cuir isteach an spriocluach cumhachta optúla i bhfuinneog TargetPower agus cliceáil ar an SET cnaipe.

Céim10. Gníomhachtú Aschuir: Nuair a bheidh an Cumasaigh lasc cnaipe ar thaobh tosaigh an mhodúil agus an cnaipe SoftActive cuirtear na bogearraí ar siúl, cuirtear an socrú i bhfeidhm agus cuirtear an tá aschur léasair ag an amplifier, agus tá an solas táscaire LASER ar siúl. An AR/AS Beidh an cnaipe a thaispeáint i dearg. An Cumhacht Aschur i monatóireacht paraiméadar Léiríonn limistéar an chumhacht aschuir iarbhír optúil reatha, léiríonn CurRead an sruth reatha caidéil, agus léiríonn LDTemp an teocht inmheánach.

Céim11. Múchadh: Ar dtús mhúchadh an Lasc cnaipe AR/OFF ar thaobh an aimplitheoir agus an cnaipe SoftActive lasc ar na bogearraí, cliceáil ClosePort chun an port srathach a dhúnadh, agus ansin dhúnadh na bogearraí.

Céim12. Cuimhne Paraiméadar: An mód agus déanfar paraiméadair atá leagtha síos ag na bogearraí rialaithe a shábháil go huathoibríoch taobh istigh den modúl EDFA agus tá an fheidhm cuimhne cumhachta as. Mura bhfuil aon ghá le na paraiméadair EDFA a mhodhnú, ní gá ceangal leis an ríomhaire óstach agus é á úsáid arís.

Nótaí Oibriúcháin agus Cothabháil

● Más gá an snáithín aschuir a nascadh le snáithín eile, is é molta a úsáid splicer comhleá.

● Nuair a bheidh tú ag tosú, deimhnigh ar dtús go bhfuil an lasc cumhachta agus an eochair lasc a mhúchadh, agus ansin an soláthar cumhachta a nascadh. Nuair a shutting síos, ar dtús an lasc eochair a mhúchadh, agus ansin an soláthar cumhachta a dhícheangal tar éis an aschuir Téann solas táscaire amach. Ná gearrtha amach go díreach an soláthar cumhachta nuair a bheidh an Tá EDFA ag obair.

● Glan nascóirí snáithíní le cuimilteán gan lint agus déan iniúchadh le a brathadóir aghaidh deireadh snáithín roimh nascadh. Ceangail/dícheangail snáithíní i gcónaí gan chumhacht chun deireadh-aghaidh dó a sheachaint. Ní mór go mbeadh na nascóirí snáthoptaice clúdaithe le caipíní deannaigh.

● Ní mholtar an t-aschur a chur isteach agus a dhíphlugáil go minic nascóirí snáithíní chun éilliú deannaigh a sheachaint, rud a d'fhéadfadh méadú a bheith mar thoradh air caillteanas isteach nó dhó ar an aghaidh deireadh cónascaire snáithín.

● Coinnigh an trealamh tirim agus é a stóráil in áit thirim.

Dearbhú Cáilíochta agus Seirbhís Tar éis Díolacháin

● Tréimhse Bharántas:

Deisiúchán nó athsholáthar saor in aisce do lochtanna neamhspreagtha laistigh de 1 bliain ó cheannach. Seirbhísí cothabhála íoctha ar fáil tar éis 1 bhliain.

● Eisiaimh ó Bharántas In Aisce:

Le linn na tréimhse bharántas saor in aisce, seirbhísí deisithe nó athsholáthair saor in aisce cuirfear ar fáil iad le haghaidh lochtanna de bharr saincheisteanna cáilíochta táirgí. Mar sin féin, Box Coinníonn Optronics an ceart chun seirbhísí deisiúcháin in aisce a dhiúltú sna nithe seo a leanas cásanna laistigh den tréimhse bharánta:

(1) Damáiste de bharr fachtóirí nádúrtha (m.sh., tintreach, deannach) nó tionchair timpeallachta.

(2) Mífheidhmeanna mar gheall ar oibriú míchuí an úsáideora.

(3) Damáiste fisiceach soiléir de bharr earráid dhaonna.

(4) Díchóimeáil, modhnú nó deisiú neamhúdaraithe.

(5) Lipéid bharánta athraithe nó neamhiomlán ar an tithíocht.

(6) Damáiste nó caillteanas le linn iompair.
