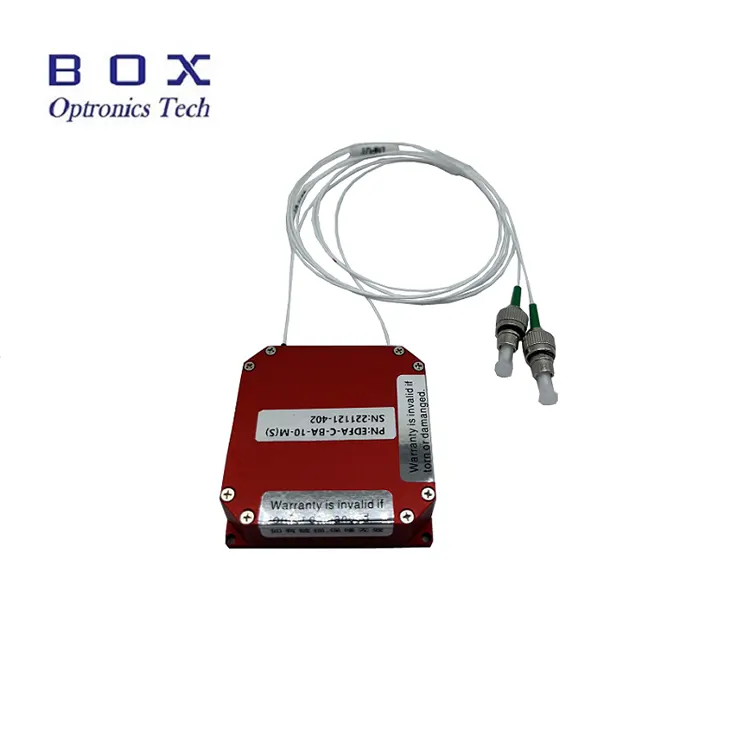

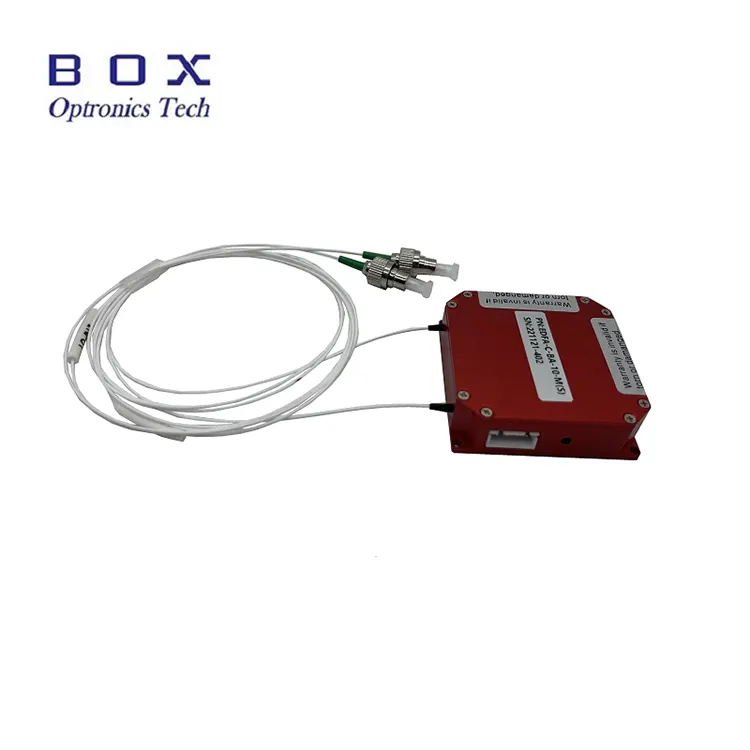

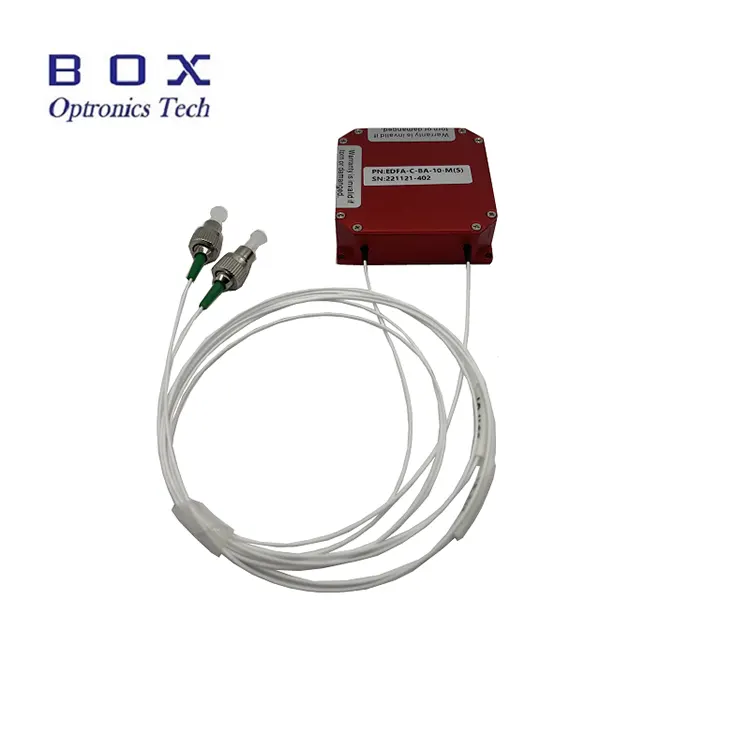

Micreamhodúl C-bhanna Erbium teanndáileog Snáithín dópáilte Tá aimplitheoirí deartha le haghaidh feidhmeanna i spásanna teoranta. Is iad na toisí 50(W)×50(D)×15(H)mm nó 45(W)×65(D)×10(H)mm roghnach. Is féidir leo a bheith a úsáidtear le haghaidh aimpliú cumhachta comharthaí léasair sa C-bhanna 1530~1565nm raon tonnfhad. Gné siad cumhacht ard 10/13/17/20/23dBm, agus torann íseal. A soláthraítear port srathach cumarsáide agus cábla cumhachta le haghaidh oibriú ríomhaire. Cathain ag baint úsáide as na modúil seo, cinntigh go bhfuil aghaidh deireadh an tsnáithín glan, bí ar an eolas faoi léasair teorainneacha ionchuir, agus na réamhchúraimí sábháilteachta léasair riachtanacha a ghlacadh.
|
Paraiméadair |
Aonad |
Luachanna |
Nótaí |
||||
|
Raon tonnfhad |
nm |
1530–1565 |
C-bhanna |
||||
|
Cumhacht ionchuir |
dBm |
-6~+3 |
|
||||
|
Cumhacht aschuir |
dBm |
10 |
13 |
17 |
20 |
23 |
-3dBm Ionchur |
|
Figiúr torainn |
dB |
≤5.0 |
-3dBm Ionchur |
||||
|
PDG |
dB |
≤0.3 |
|
||||
|
PMD |
ps |
0.5 |
|
||||
|
Leithlisiú ionchuir/aschuir |
dB |
≥35 |
|
||||
|
Monatóireacht a dhéanamh ar chumhacht |
dB |
|
Ionchur/Aschur |
||||
|
Modh oibriúcháin |
- |
|
ACC/APC |
||||
|
Snáithín pigtail |
- |
SMF-28 |
FC/APC |
||||
|
Modh rialaithe |
- |
DB9 Baineann(RS232)/TTL |
|
||||
|
Comhéadan cumarsáide
|
- |
ZH2.54-4PIN |
Modúl M15 |
||||
|
- |
ZH1.5-6PIN |
Modúl M10 |
|||||
|
Toisí |
mm |
50(W)×50(D)×15(H) |
Modúl |
||||
|
10~20dBm: 45(W)×65(D)×10(H) |
Modúl |
||||||
|
Soláthar cumhachta |
- |
DC 5V, <10W |
Modúl |
||||
|
Teocht oibriúcháin |
℃ |
-5 ~ +55 |
|
||||
|
Taise oibriúcháin |
℃ |
0~70% |
|
||||
● Raon tonnfhad leathan-1530~1565nm;
● Subminiature dearadh ;
● Torann íseal <5dB;
● Modh rialaithe RS232/ TTL.
● Optúil cumarsáid shnáithíneach;
● Optúil braiteoir snáithín;
● Snáithín léasair.

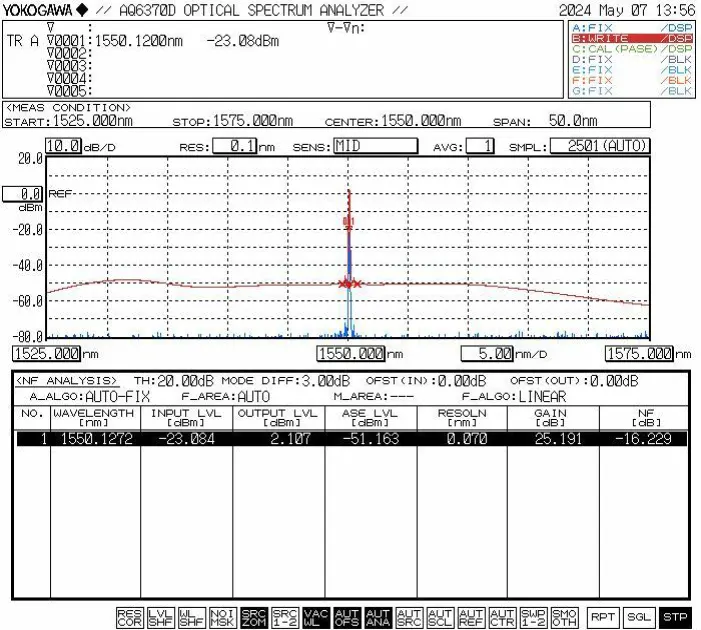

● Cuar Tréithe tipiciúla
● Sainmhíniú bioráin chumarsáide (ó chlé go deas: 1 go 4):
Comhlíonann an leibhéal cumarsáide caighdeáin TTL. A TTL-RS232 tá comhshó leibhéal ag teastáil chun ceangal le ríomhaire.
|
Bioráin |
Sainmhíniú |
|
1 |
+5V |
|
2 |
GND |
|
3 |
TTL TX |
|
4 |
TTL RX |
|
Ainm |
Cineál EDFA |
Tonnfhad |
Cumhacht aschuir |
Cineál snáithín |
Toise |
|
EDFA |
-XX |
-X |
-XX |
XX |
-X |
|
Erbium-dhópáilte Amplifier Snáithín |
BA: teanndáileog-Amp |
C: C-bhanna |
10:10dBm 13:13dBm 17:17dBM 20:20dBm 23:23dBm |
SM:SMF-28e |
MIC: Modúl |
m.sh.: EDFA-BA-C-23-SM-MIC
(Eolas ordaithe:Micrimhodúl C-bhanna Erbium-dhópáilte Amplifier teanndáileog Snáithín, cumhacht aschuir 23dB, le SMF-28efiber, pacáiste modúl).
Le haghaidh riachtanais shaincheaptha eile, déan teagmháil le: sales06@boxoptronics.com
● Téarmaí athfhriotail
(1) EXW:
Má tá cuntas DHL/UPS/FedEx agat, molann Box Optronics úsáid a bhaint as an EXW. Seolaimid trí do chuntas; ní ghearraimid an costas loingseoireachta.
(2) DAP:
Mura bhfuil cuntas agat, réamhíoc an costas loingseoireachta le do thoil na táirgí.
● Téarmaí íocaíochta
Tá PayPal agus T/T ar fáil.
Tógann sé thart ar 10-15 lá oibre le haghaidh táirgeadh. (Má tá roinnt i stoc, beidh sé níos tapúla seolta.)
Seans go dtógfaidh an lóistíocht idirnáisiúnta 3-5 lá oibre.
Step1.Unpacking agus Tionól
Seiceáil go bhfuil na gabhálais go léir críochnaithe roimh thionól.
Step2.Connecting Soláthar Cumhachta agus Fiber Cordaí Paiste
Ceangail an soláthar cumhachta; ceangal an solas comhartha leis an ionchur

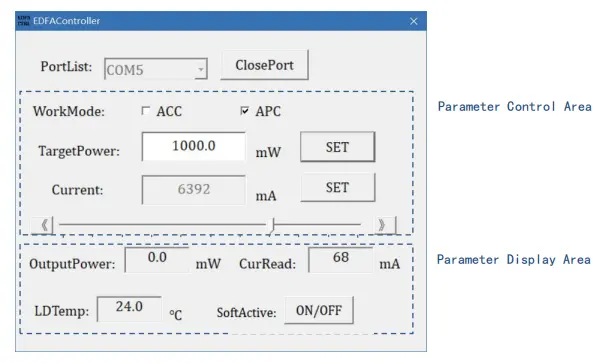

Step3.Turning ar an Amplifier
Cas ar chumhacht an amplifier. Nóta: An sruth oibriúcháin agus gnóthachan is ionann luachanna agus na paraiméadair atá socraithe ag an ríomhaire óstach ag an múchadh deiridh, agus is féidir é a mhodhnú trí bhogearraí más gá. Tá cosc dian air chun breiseán nó nascóirí snáithíní a dhíphlugáil agus an léasair ag oibriú.
Setp4.Shutdown
Déan an cábla cumhachta a dhícheangal tar éis é a úsáid.
● Ná gearrtha amach an soláthar cumhachta go díreach cé go bhfuil an amplifier ag feidhmiú.
● Coinnigh nascóirí snáithíní saor ó dheannach chun an snáithín a dhó a chosc aghaidh deiridh cónascaire. Glan an cónascaire snáithín le páipéar lionsa saor ó dheannach roimhe seo nasc, é a iniúchadh le cigire aghaidh deireadh snáithín, agus nascadh trí flange ach amháin tar éis glaineacht a dhearbhú. Seachas sin, féadfaidh aghaidh deiridh an chónascaire snáithín a dhó nuair a chuirtear an léasair ar siúl. A chinntiú oibriú saor ó léasair nuair flanges a nascadh, agus caipíní deannaigh snáithíní a chur ar nuair nach bhfuil siad in úsáid.
● Coinnigh an trealamh tirim agus é a stóráil in áit thirim.
● Tréimhse Bharántas:
Deisiúchán nó athsholáthar saor in aisce do lochtanna neamhspreagtha laistigh de 1 bliain ó cheannach. Seirbhísí cothabhála íoctha ar fáil tar éis 1 bhliain.
