Seo Foinse Léasair CWDM 1270-1650nm DFB le Ciorcaid Tiomána Tógtha ag glacadh le sliseanna léasair leathsheoltóra DFB, le haschur cumhacht os cionn 10mW, snáithín SM/PM, agus cumhacht den scoth & cobhsaíocht speictreach. é tacaíonn sé le cumraíochtaí benchtop agus modúlach le comhéadan cumarsáide nó bogearraí monatóireachta le haghaidh comhtháthú córas. Oiriúnach do optaic neamhlíneach taighde, caidéalú léasair snáithín, agus córais tástála optúla. Seachain plugáil go minic/ díphlugáil nascóirí snáithíní chun carnadh deannaigh agus aghaidh deiridh a chosc damáiste.
|
Paraiméadair |
Aonad |
Luachanna |
Nótaí |
|
Tonnfhad oibriúcháin |
nm |
CWDM, 1625, 1650 |
|
|
Cumhacht aschuir |
mW |
10–100 |
|
|
Líne speictreach |
MHz |
3 |
Eile |
|
Modh taobh faoi chois cóimheas |
dB |
>30 |
|
|
Éagobhsaíocht cumhachta (Gearrthéarma 15 nóiméad) |
dB |
≤±0.02 |
|
|
Éagobhsaíocht cumhachta (8 n-uaire fadtéarmach) |
dB |
≤±0.05 |
|
|
Cónascaire |
- |
FC/APC |
|
|
Cineál snáithín |
- |
SMF-28/PM1550 |
|
|
Toisí |
mm |
195(W)×220(D)×120(H) |
Benchtop |
|
150(W)×125(D)×20(H) |
Modúl |
||
|
Soláthar cumhachta |
V |
AC 110~240V, <20W |
Benchtop |
|
DC 5V/4A, <15W |
Modúl |
||
|
Diomailt cumhachta |
W |
≤ 60 |
|
|
Teocht oibriúcháin |
℃ |
-5 ~ +55 |
|
|
Teocht stórála |
℃ |
-40 ~ +85 |
|
● Cumhacht agus cobhsaíocht speictreach;
● Cumhacht aschuir inchoigeartaithe 10~100%;
● Modúl/binse roghnach, le monatóireacht cumarsáide le haghaidh éasca comhtháthú;
● Tacaíochtaí Saincheapadh snáithíní SM/PM chun córais optúla éagsúla a fheistiú.
● Córais tarchurtha optúla;
● Caidéalú léasair snáithín;
● Taighde optaic neamhlíneach.
● Tonnfhad CWDM 1270~1650nm, tá lamháltas WL +/-3nm.
(Tá tonnfhad amháin gach 20nm ar fáil.)
1270nm 1290nm 1310nm 1330nm 1350nm 1370nm 1390nm 1410nm 1430nm 1450nm 1470nm 1490nm 1510nm 1530nm 1550nm 1570nm 1590nm 1610nm 1630nm 1650nm

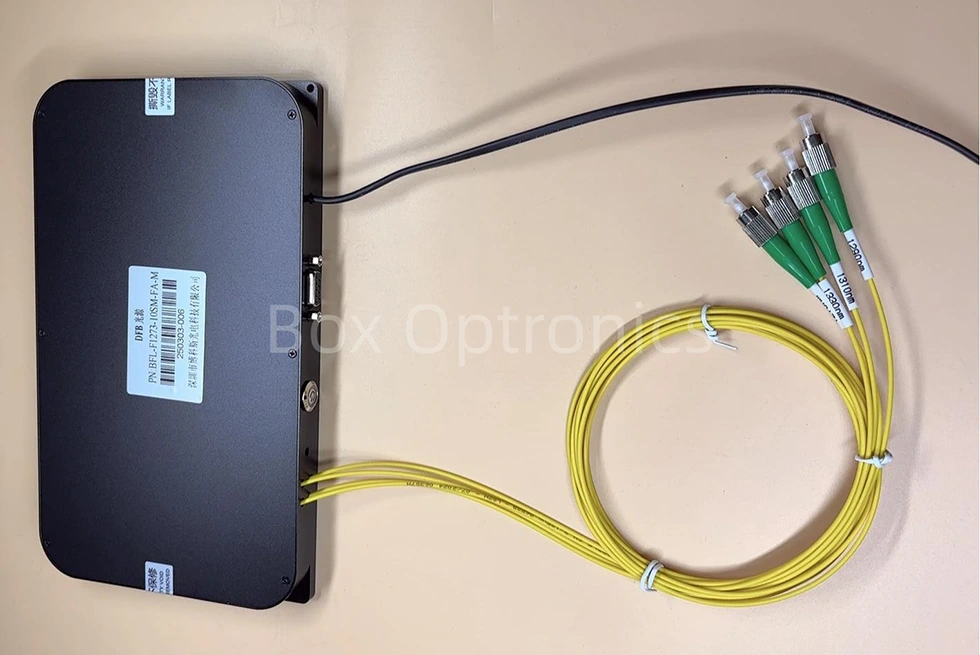

* Tacaíocht a thabhairt do fhoinse léasair DFB saincheaptha ilchainéil
● Gabhálais Caighdeánacha
|
|
Gabhálais |
Cainníocht |
|
1 |
Foinse léasair CWDM (Óstach Modúl) |
1 |
|
2 |
Cábla Sonraí USB-RS485 DB9 |
1 |
|
3 |
Cuibheoir Cumhachta (Roghnach) |
1 |
|
4 |
Tuarascáil Tástála Táirge |
1 |
Step1.Unpacking: Roimh thionól, seiceáil cibé an bhfuil na gabhálais go léir críochnaithe, lena n-áirítear modúl foinse léasair, sonraí USB cábla, adapter cumhachta, tuarascáil tástála, etc.
Step2. Soláthar cumhachta: Ceangailte le DC soláthar cumhachta lasctha nó soláthar cumhachta rialaithe a chomhlíonann a gcumhacht riachtanais soláthair. Bain úsáid as an adapter cumhachta comhoiriúnaithe bunaidh amháin (DC5V nó DC12V). Féadfaidh oiriúntóirí cumhachta míchuí damáiste a dhéanamh don fhoinse solais. (Cumhdaitheoir cumhachta arna sholáthar de réir caighdeáin voltais áitiúla.)
Step3.Connecting snáithín aschuir: Oscail an caipín deannaigh ag an cónascaire snáithín nó flange, seiceáil an aghaidh deireadh snáithín, agus ceangail an snáithín nó splice an snáithín leis an bhfeiste nó leis an méadar cumhachta atá le tástáil tar éis a dhearbhú nach bhfuil aon truailliú agus damáiste ann.
Setp4.Connect leis an ríomhaire óstach: Úsáid an Cábla Sonraí USB-RS485 DB9 chun Foinse Léasair DFB agus an ríomhaire a nascadh; ní mór don ríomhaire tiománaí port srathach tiomnaithe a shuiteáil ar dtús chun an Cábla sonraí calafoirt sraitheach USB-RS485, ar shlí eile beidh na bogearraí ríomhaireachta óstach agus an ní féidir modúl foinse solais a nascadh agus a chur in iúl i gceart. Cuir ceist le do thoil Bosca Optronics le haghaidh an tiománaí.

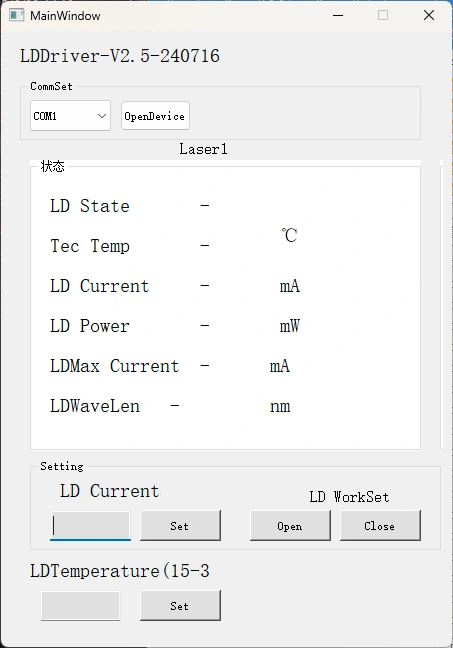

Step5.Control bogearraí: Soláthraíonn Bosca Optronics an t-ordú sraitheach nó bogearraí ríomhaire chun rialú a dhéanamh ar LD reatha agus teocht LD Foinse Léasair DFB. Roghnaigh an port ceart, socraigh an sruth agus an teocht, ansin cliceáil ar an gcnaipe oscailte. (Chuig damáiste a chosc, ramp suas an sruth tiomáint go mall ag an oibríocht tosaigh. Ná déan cuir sruth iomlán i bhfeidhm láithreach.)
Step6.After úsáid, cliceáil ar an gcnaipe dhúnadh, mhúchadh an soláthar cumhachta, agus dhícheangal an nasc snáithín.
|
Ainm |
Tonnfhad |
Cumhacht aschuir |
Cineál snáithín |
Cónascaire |
Toise |
|
BLD |
-XXX |
-XX |
XX |
-XX |
-X |
|
Foinse léasair CWDM |
1064: 1064 nm 1310:1310nm 1550: 1550 nm CWDM
|
10:10mW 20:20mW 40:40mW 1H: 100mW Eile |
SM:SMF-28e PM: PM 1550 |
FA: FC/APC SA: SC/APC Eile |
M: Modúl B: Benchtop |
m.sh.: BLD-1550-1HSM-FA-M
(Eolas ordaithe: Foinse Léasair CWDM 1550nm DFB le Tiomántán Tógtha Ciorcaid, cumhacht aschuir 100mW, le snáithín SMF-28e, cónascaire FC / APC, modúl pacáiste).
Le haghaidh riachtanas saincheaptha eile, déan teagmháil le: sales06@boxoptronics.com
● Téarmaí athfhriotail
(1) EXW:
Má tá cuntas DHL/UPS/FedEx agat, molann Box Optronics úsáid a bhaint as an EXW. Seolaimid trí do chuntas; ní ghearraimid an costas loingseoireachta.
(2) DAP:
Mura bhfuil cuntas agat, réamhíoc an costas loingseoireachta le do thoil na táirgí.
(3)Eile
● Téarmaí íocaíochta
Tá PayPal agus T/T ar fáil.
Tógann sé thart ar 10 lá oibre le haghaidh táirgeadh. (Má tá roinnt i stoc, déanfar é a sheoladh níos tapúla.)
Seans go dtógfaidh an lóistíocht idirnáisiúnta 3-5 lá oibre.
● Seachain nascóirí snáithíní a phlocáil/díphlugáil go minic chun cosc a chur orthu carnadh deannaigh agus damáiste aghaidh deiridh.
● Glan nascóirí snáithíní le cuimilteán gan lint agus déan iniúchadh le a brathadóir aghaidh deireadh snáithín roimh nascadh. Ceangail/dícheangail snáithíní i gcónaí gan chumhacht chun deireadh-aghaidh dó a sheachaint. Cap chónaisc neamhúsáidte le caipíní deannaigh.
● Stóráil an trealamh i dtimpeallacht thirim, saor ó thaise.
● Agus an modúl foinse léasair á úsáid agat ar feadh i bhfad, cuimhnigh machnamh a dhéanamh ar dhiomailt teasa agus aerála an mhodúil agus cuir an modúl ar an doirteal teasa.
● Tréimhse Bharántas:
Deisiúchán nó athsholáthar saor in aisce do lochtanna neamhspreagtha laistigh de 1 bliain ó cheannach. Seirbhísí cothabhála íoctha ar fáil tar éis 1 bhliain.
● Eisiaimh ó Bharántas In Aisce:
Le linn na tréimhse bharántas saor in aisce, seirbhísí deisithe nó athsholáthair saor in aisce cuirfear ar fáil iad le haghaidh lochtanna de bharr saincheisteanna cáilíochta táirgí. Mar sin féin, Box Coinníonn Optronics an ceart chun seirbhísí deisiúcháin in aisce a dhiúltú sna nithe seo a leanas cásanna laistigh den tréimhse bharánta:
(1) Damáiste de bharr fachtóirí nádúrtha (m.sh., tintreach, deannach) nó tionchair timpeallachta.
(2) Mífheidhmeanna mar gheall ar oibriú míchuí an úsáideora.
(3) Damáiste fisiceach soiléir de bharr earráid dhaonna.
(4) Díchóimeáil, modhnú nó deisiú neamhúdaraithe.
(5) Lipéid bharánta athraithe nó neamhiomlán ar an tithíocht.
(6) Damáiste nó caillteanas le linn iompair.
