1. Tabhairt isteach an DWDM Léasair Analógach Féileacán 14PIN do CATV
2. Sonraíochtaí Teicniúla
3 . Gnéithe Táirge
4. Feidhmchláir tipiciúla
5. Sonraí an táirge
6. Eolas a Ordú
7. Bileog sonraí agus bileog tástála
8. Téarmaí luachana agus íocaíochta
9. Am luaidhe
10. Nótaí Oibriúcháin
11. Dearbhú Cáilíochta agus Seirbhís Tar éis Díolacháin

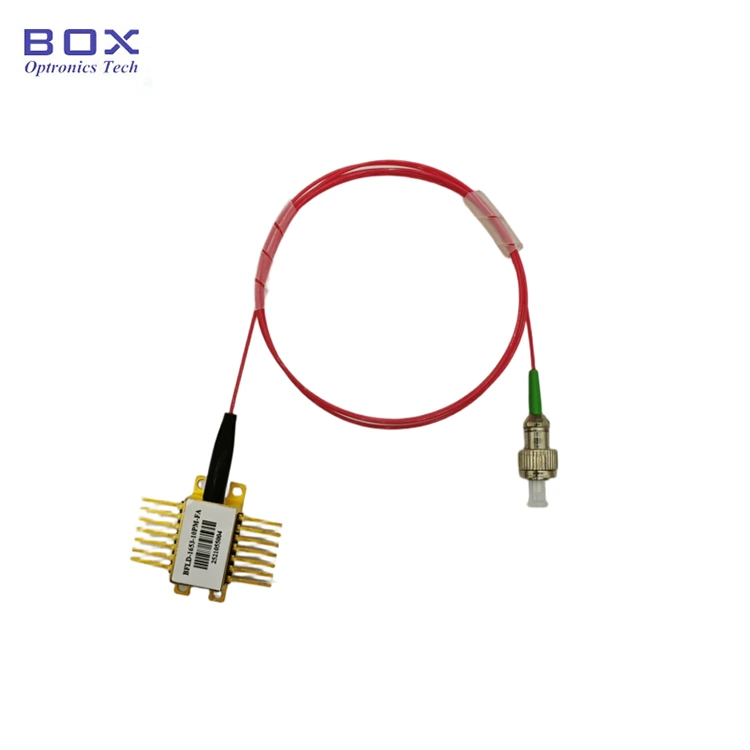

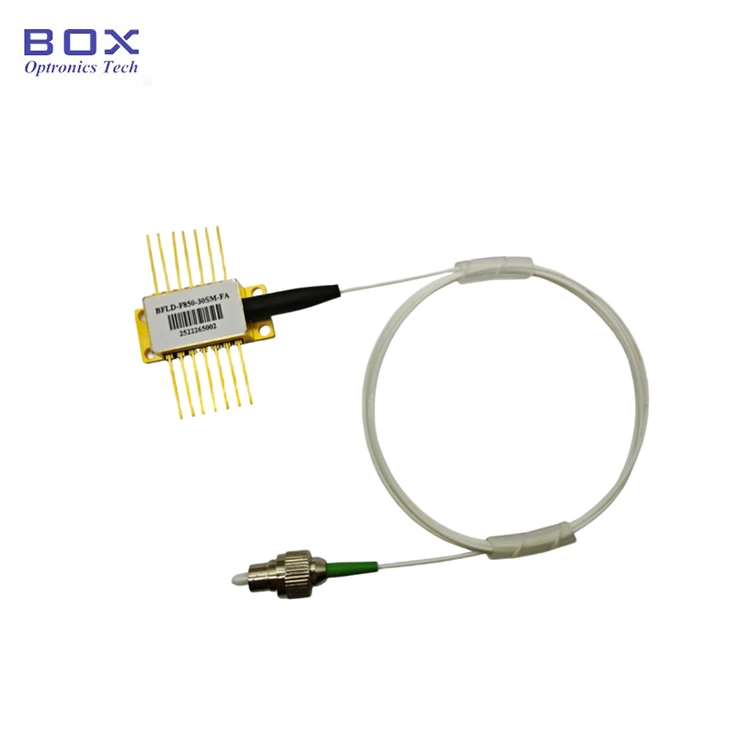

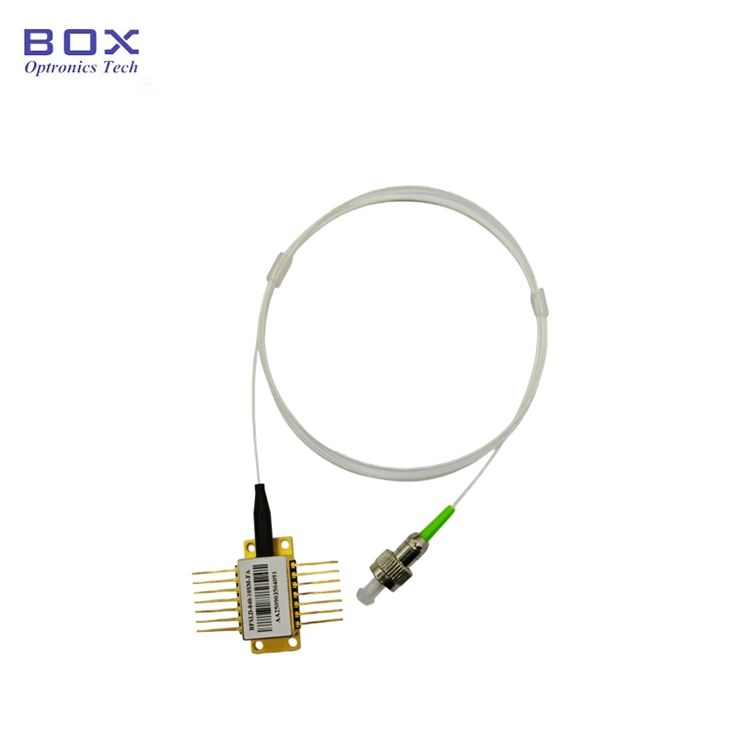

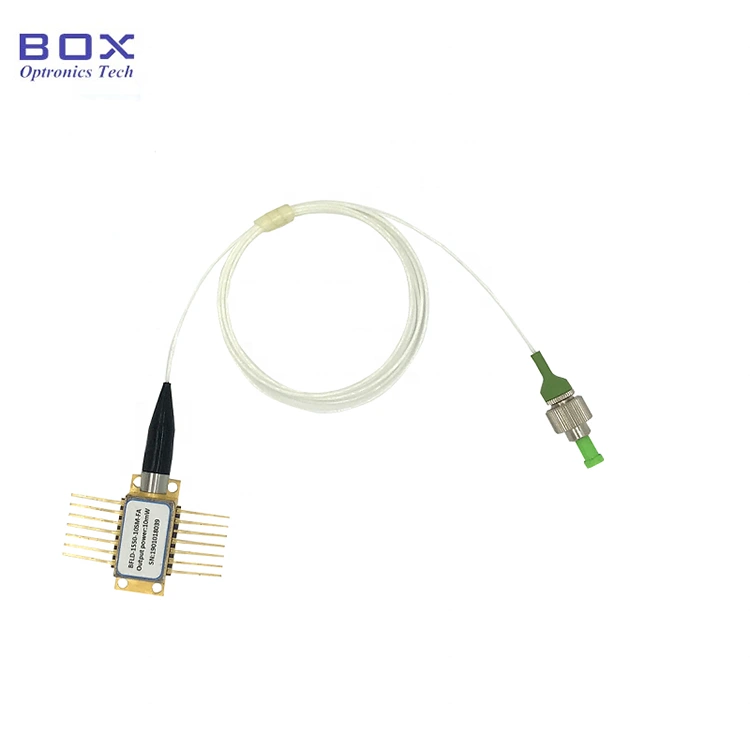

Tá Léasair Analógach Féileacán DWDM 14PIN deartha le haghaidh CATV le sliseanna analógach chun cinn, aonróir optúil, agus cumhacht aschuir 10mW. Pacáilte le fuaraitheoir thermoelectric ionsuite (TEC) agus monatóireacht a dhéanamh ar photodiode, seachadann sé líneacht den scoth, saobhadh íseal, agus cobhsaíocht tonnfhad níos fearr trasna an eangach DWDM. Má theastaíonn sádráil ar na bioráin, ní mór an teocht sádrála nach mó ná 260 ° C, agus ní fhéadfaidh an t-am sádrála dul thar 10 soicind.
|
Paraiméadar |
Siombail |
Coinníoll |
Min. |
Clóscríobh. |
uas. |
Aonad |
|
Tonnfhad oibriúcháin |
λ |
Eangach ITU |
Féach Eangach ITU |
nm |
||
|
Cumhacht aschuir optúil |
PF |
- |
6 |
- |
20 |
mW |
|
Sruth tairsí |
ITH |
25 ℃ |
- |
- |
20 |
mA |
|
Sruth oibriúcháin |
IOP |
- |
- |
- |
120 |
mA |
|
Voltas oibriúcháin |
VOP |
25 ℃ |
- |
- |
2.5 |
V |
|
Modh taobh faoi chois cóimheas |
SMSR |
- |
30 |
- |
- |
dB |
|
Caillteanas ar ais optúil |
ORL |
- |
40 |
- |
- |
dB |
|
Leithlisiú optúil |
ISO |
25 ℃ |
30 |
- |
- |
dB |
|
Múchadh polarú cóimheas |
ER |
PM snáithín |
18 |
- |
- |
dB |
|
MPD sruth dorcha |
ID |
IOP=0mA, VRM=5V |
- |
- |
0.2 |
μA |
|
MPD Reatha i gcoibhneas le cumhacht aschuir |
- |
VRM=5V |
10 |
- |
200 |
mA/W |
|
Voltas TEC |
VTEC |
- |
-2.5 |
- |
3.8 |
V |
|
bandaleithead |
BW |
- |
- |
2.5 |
- |
GHz |
|
Friotaíocht teirmeastar |
RTH |
25 ℃ |
9.5 |
10 |
10.5 |
kΩ |
|
B-luach teirmeastair |
β |
25 ℃ / 80 ℃ |
- |
3950 |
- |
K |
|
Cóimheas Iompróir-go-Torainn |
CNR |
- |
55 |
- |
- |
dB |
|
Dara-ordú ilchodach |
CSO |
- |
- |
- |
-55 |
dBm |
|
Buille triple ilchodach |
- |
- |
- |
- |
-64 |
dBc |
● Is féidir le cineál snáithín a bheith SMF-28e nó PMF-1550;
● Cumhacht aschuir 10mW nó saincheaptha;
● 14-bioráin Pacáiste BTF le TEC agus Monitor PD.
● Cumarsáid snáthoptaice;
● Córais DWDM;
● tarchur CATV;
● Trealamh tástála saotharlainne.
● Uimhriú Cainéal Eangaí ITU
|
Cainéal |
Tonnfhad (nm) |
Cainéal |
Tonnfhad (nm) |
Cainéal |
Tonnfhad (nm) |
|
64 |
1526.44 |
47 |
1539.77 |
30 |
1553.33 |
|
63 |
1527.22 |
46 |
1540.56 |
29 |
1554.13 |
|
62 |
1527.99 |
45 |
1541.35 |
28 |
1554.94 |
|
61 |
1528.77 |
44 |
1542.14 |
27 |
1555.75 |
|
60 |
1529.55 |
43 |
1542.94 |
26 |
1556.56 |
|
59 |
1530.33 |
42 |
1543.73 |
25 |
1557.36 |
|
58 |
1531.12 |
41 |
1544.53 |
24 |
1557.17 |
|
57 |
1531.90 |
40 |
1545.32 |
23 |
1558.98 |
|
56 |
1532.68 |
39 |
1546.12 |
22 |
1559.79 |
|
55 |
1533.47 |
38 |
1546.92 |
21 |
1560.61 |
|
54 |
1534.25 |
37 |
1547.72 |
20 |
1561.42 |
|
53 |
1535.04 |
36 |
1548.51 |
19 |
1562.23 |
|
52 |
1535.82 |
35 |
1549.32 |
18 |
1563.05 |
|
51 |
1536.61 |
34 |
1550.12 |
- |
- |
|
50 |
1537.40 |
33 |
1550.92 |
- |
- |
|
49 |
1538.19 |
32 |
1551.72 |
- |
- |
|
48 |
1538.98 |
31 |
1552.52 |
- |
- |

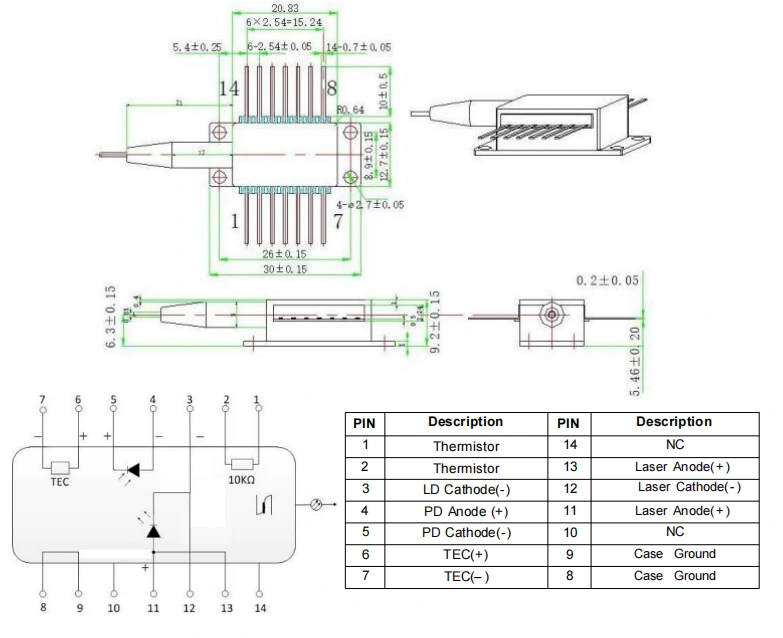

● Líníocht Pacáiste de Chineál 1&Sainmhíniú PIN-OUT(Aonad:mm):DWDM 14PIN Léasair Analógach Féileacán do CATV

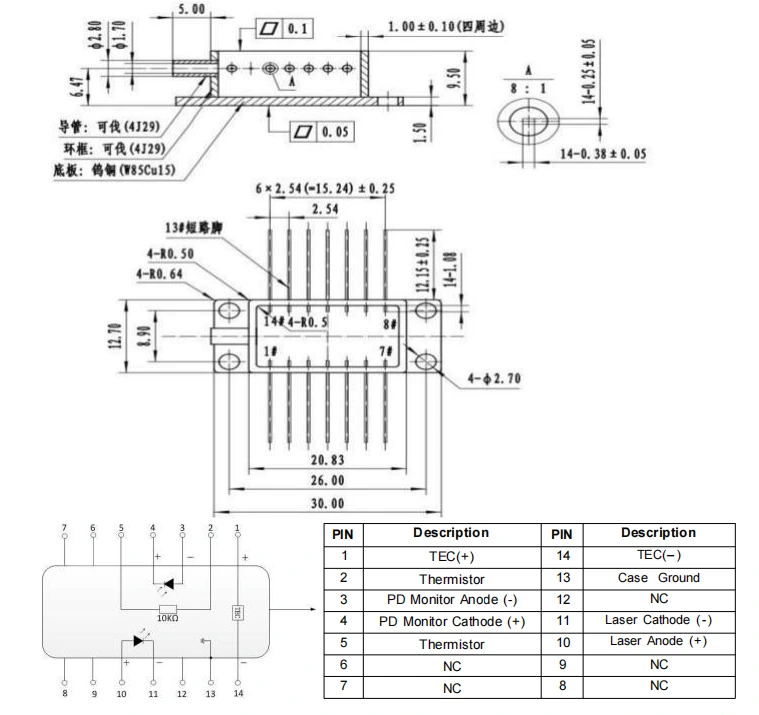

● Líníocht Phacáiste de Chineál 2&Sainmhíniú PIN-OUT(Aonad:mm)-DWDM 14PIN Léasair Analógach Féileacán do CATV
|
Ainm |
Tonnfhad |
Cumhacht aschuir |
Cineál snáithín |
Cónascaire |
UAP-AMACH |
|
BFLD |
-CHXX |
-XX |
-XX |
-XX |
X |
|
DWDM |
CH34: 1550.12 nm CH59:1530.33nm CHXX: DWDM |
10:10mW Saincheaptha |
SM :Mód singil PM : Polarú ag cothú |
FA: FC/APC SA: SC/APC Eile |
NULLComment: Cineál 1 2: Cineál 2 |
m.sh.: BFLD-CH56-10SM-FA
(Eolas ordaithe: Léasair Analógach Féileacán DWDM 14PIN do CATV, CH56: 1532.68nm, cumhacht aschurtha 10mW, snáithín SM, cónascaire FC/APC, cineál 1 bioráin).
Le haghaidh riachtanas saincheaptha eile, déan teagmháil le: sales06@boxoptronics.com
● Téarmaí athfhriotail
(1) EXW:
Má tá cuntas DHL/UPS/FedEx agat, molann Box Optronics úsáid a bhaint as an EXW. Seolaimid trí do chuntas; ní ghearraimid an costas loingseoireachta.
(2) DAP:
Mura bhfuil cuntas agat, réamhíoc an costas loingseoireachta le do thoil na táirgí.
(3)Eile
● Téarmaí íocaíochta
Tá PayPal agus T/T ar fáil.
Tógann sé thart ar 10 lá oibre le haghaidh táirgeadh. (Má tá roinnt i stoc, déanfar é a sheoladh níos tapúla.)
Seans go dtógfaidh an lóistíocht idirnáisiúnta 3-5 lá oibre.
● Cosaint ESD: Tá an gléas seo leictreastatach-íogair. Dá bhrí sin, ní mór bearta cosanta frith-statacha dian cloí leis le linn pacáistithe, iompair agus úsáide. Ina theannta sin, ba cheart réamhchúraimí a ghlacadh chun borradh an tsoláthair chumhachta a chosc, toisc nach ndéantar amhlaidh d’fhéadfadh damáiste buan a bheith mar thoradh ar an bhfeiste (m.sh. trealamh ceart a chinntiú tuirlingthe agus caith strap caol frithstatach).
● Riachtanais sádrála bioráin: Má tá na bioráin gá a bheith sádrála, ní fhéadfaidh an teocht sádrála a bheith níos airde ná 260 ° C, agus an níor chóir go mbeadh an t-am sádrála níos mó ná 10 soicind. Tabhair aird ar leith ar an seo a leanas: le linn an phróisis sádrála, ní mór don fheiste a bheith i neamhchumhacht luaigh, agus ní mór an t-iarann sádrála a bheith bunaithe i gceart.
● Cuir reatha i bhfeidhm: Le linn na cumhachta suas próiseas, ná cuir sruth ard i bhfeidhm go díreach, mar go bhféadfadh sé seo dochar a dhéanamh don sliseanna. Ina áit sin, cumhacht suas an gléas ag leibhéal reatha gar do thairseach an tslis, agus ansin méadú de réir a chéile ar an sruth i incrimintí beaga go dtí an inmhianaithe leibhéal sroichte.
● TEC with: Sula ndéantar na comhpháirteanna go léir a chumhachtú, ghníomhachtú ar dtús leis an with, agus ansin dul ar aghaidh le incriminteach cumhacht-suas céimeanna chun cosc a chur ar róthéamh sliseanna agus ró-ualach.
● Tréimhse Bharántas:
Deisiúchán nó athsholáthar saor in aisce do lochtanna neamhspreagtha laistigh de 1 bliain ó cheannach. Seirbhísí cothabhála íoctha ar fáil tar éis 1 bhliain.
● Eisiaimh ó Bharántas In Aisce:
Le linn na tréimhse bharántas saor in aisce, seirbhísí deisithe nó athsholáthair saor in aisce cuirfear ar fáil iad le haghaidh lochtanna de bharr saincheisteanna cáilíochta táirgí. Mar sin féin, Box Coinníonn Optronics an ceart chun seirbhísí deisiúcháin in aisce a dhiúltú sna nithe seo a leanas cásanna laistigh den tréimhse bharánta:
(1) Damáiste de bharr fachtóirí nádúrtha (m.sh., tintreach, deannach) nó tionchair timpeallachta.
(2) Mífheidhmeanna mar gheall ar oibriú míchuí an úsáideora.
(3) Damáiste fisiceach soiléir de bharr earráid dhaonna.
(4) Díchóimeáil, modhnú nó deisiú neamhúdaraithe.
(5) Lipéid bharánta athraithe nó neamhiomlán ar an tithíocht.
(6) Damáiste nó caillteanas le linn iompair.
