1. Réamhrá an Foinse Solais Leathanbhanda 1030nm ASE
2. Teicniúil Sonraíochtaí
3. Gnéithe Táirge
4. Feidhmchláir tipiciúla
5. Sonraí an táirge
6. Treoir Oibriúcháin Sábháilte
7. Faisnéis a Ordú
8. Bileog sonraí
9. Téarmaí athfhriotail agus íocaíocht
10. Am luaidhe
11. Nótaí Oibriúcháin agus Cothabháil
12. Dearbhú Cáilíochta agus Seirbhís Tar éis Díolacháin

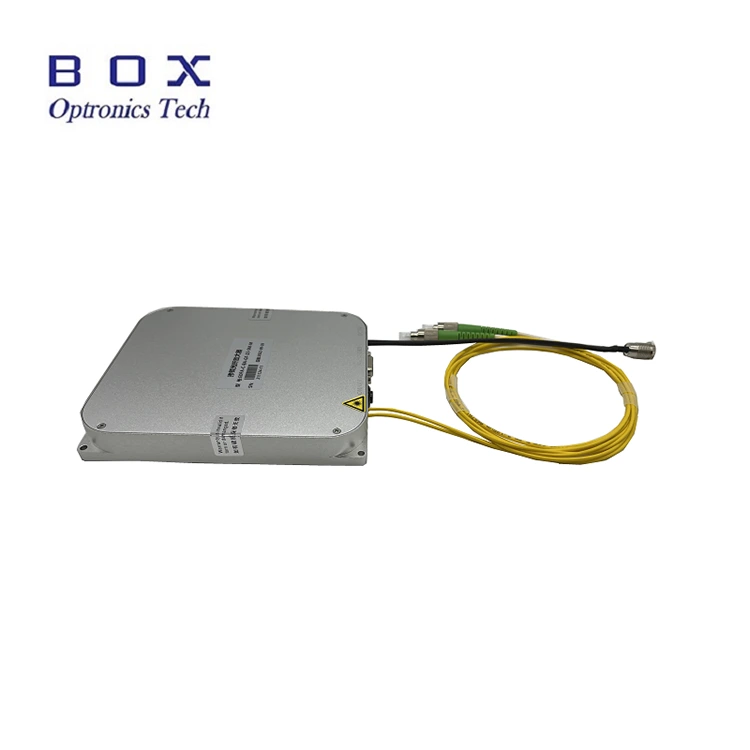

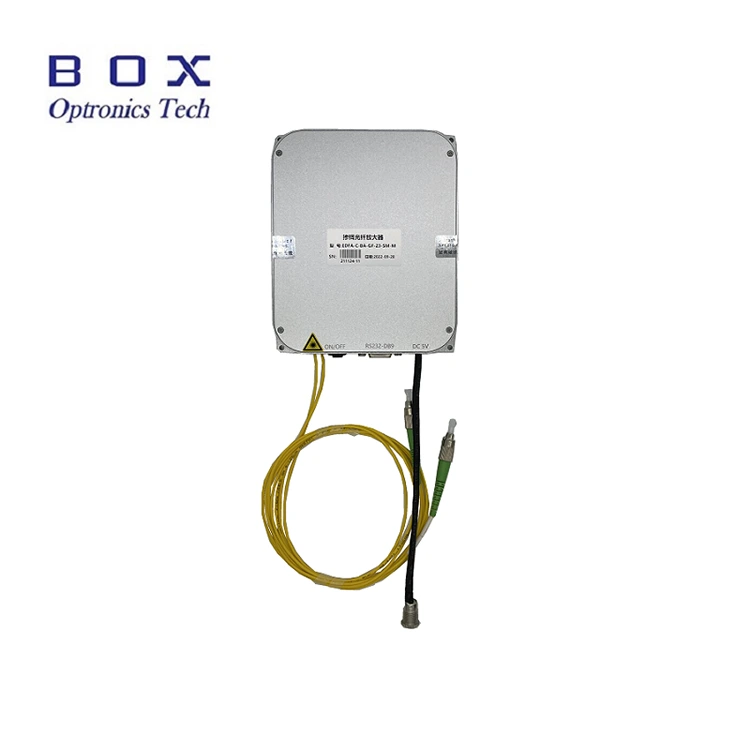

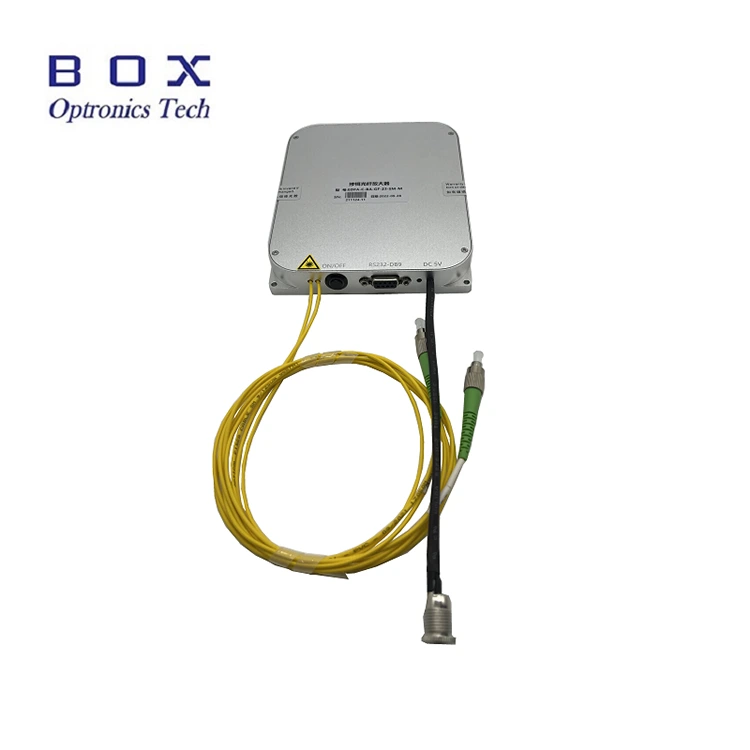

Seo Foinse Solais Leathanbhanda 1030nm ASE bunaithe ar Léasair caidéil snáithín agus leathsheoltóra doped ytterbium, le speictream 1030nm clúdach, 10/20/30/50/100/500/1000mW cumhacht aschuir, agus an polarú cóimheas díothaithe chomh híseal le 0.2 dB. Sraith iomlán gabhálais san áireamh; úsáideoir lámhleabhar curtha ar fáil. Tá sé oiriúnach le haghaidh snáthoptaice tástáil feiste, táirgeadh gráta FBG, íomháú leighis, etc.
|
Mír |
Aonad |
Luachanna |
Nótaí |
||||||
|
Ionad tonnfhad |
nm |
1030±2 |
|
||||||
|
Raon speictreach |
nm |
1018~1044 |
@10dB |
||||||
|
Cumhacht aschuir |
mW |
10 |
20 |
30 |
50 |
100 |
500 |
1000 |
|
|
Raon rialachán cumhachta |
- |
10%~100% |
Roghnach |
||||||
|
Leithlisiú aschuir |
dB |
≥35 |
|
||||||
|
Éagobhsaíocht cumhachta |
dB |
≤ ± 0.02(15 nóim.); |
≤±0.5%; ≤±1.2% |
||||||
|
Staid polaraithe |
- |
Polarú nádúrtha |
Polarú líneach |
|
|||||
|
IN AGHAIDH |
dB |
≤0.2 |
≥23(10-100mW) |
|
|||||
|
Snáithín pigtail |
- |
Dia duit 1060 |
PM980 |
FC/APC |
|||||
|
Comhéadan cumarsáide |
- |
Scáileán tadhaill / DB9 Mná(RS232) |
Benchtop |
||||||
|
DB9 Baineann(RS232) |
Modúl |
||||||||
|
Soláthar cumhachta |
- |
AC 110~240V, <30W |
Benchtop |
||||||
|
DC 5V, <24W |
Modúl |
||||||||
|
Toisí |
mm |
255(W)×285(D)×115(H) |
Benchtop |
||||||
|
255(W)×322(D)×115(H) |
Benchtop |
||||||||
|
150(W)×125(D)×20(H) |
Modúl |
||||||||
|
139(W)×206(D)×27(H) |
Modúl |
||||||||
|
Teocht oibriúcháin |
℃ |
-5 ~ +55 |
|
||||||
|
Taise oibriúcháin |
℃ |
0~70% |
|
||||||
● speictreach maoile ;
● Tá cumhacht aschuir roghnach agus inchoigeartaithe;
● Tonnfhad fadtéarmach agus cobhsaí cumhachta;
● DB9 Cumarsáid baineann (RS232) le haghaidh comhtháthú éasca.
● Snáithín braite ;
● Leighis íomháú;
● Snáithín tástáil gléas snáthoptaice.

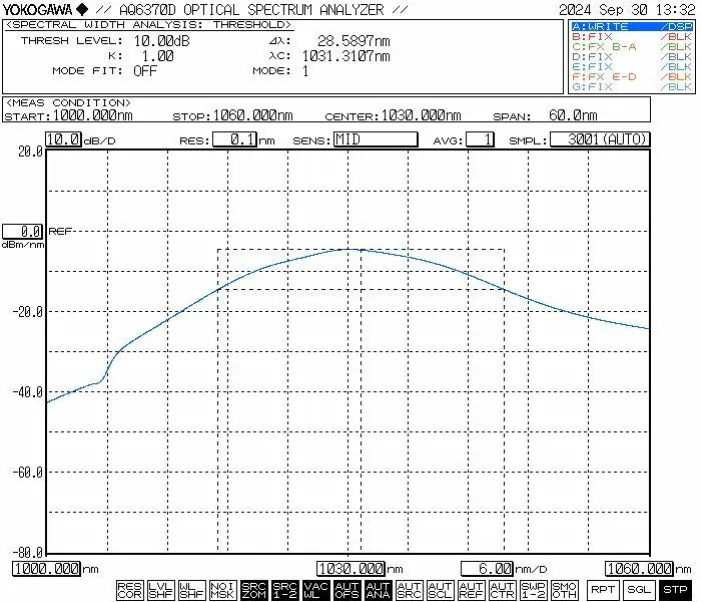

● Speictream tipiciúil
● Gabhálais Caighdeánacha
|
|
Gabhálais |
Cainníocht |
|
1 |
Foinse solais ASE (Óstach Modúl) |
1 |
|
2 |
Cábla Sonraí USB-RS232 DB9 |
1 |
|
3 |
Cuibheoir Cumhachta (Roghnach) |
1 |
|
4 |
Tuarascáil Tástála Táirge |
1 |
|
5 |
Lámhleabhar oibriúcháin |
1 |
1. Céimeanna Oibríocht-1030nm Foinse Solais Leathanbhanda ASE
Step1.Unpacking agus Tionól: Le do thoil seiceáil an bhfuil na gabhálais iomlán
roimh thionól.
Step2.Connecting Geansaithe Fiber: Oscailte an caipín deannaigh ag an cónascaire snáithín nó flange, seiceáil an aghaidh deireadh snáithín, agus ceangail an snáithín nó splice an snáithín leis an bhfeiste nó leis an méadar cumhachta atá le tástáil tar éis a dhearbhú nach bhfuil aon truailliú nó damáiste ann.
Step3.Connecting an Adapter Cumhachta agus Cábla Srathach: Ceangail an modúl foinse solais agus an t-adapter cumhachta; ceangal an modúl foinse solais agus an ríomhaire le cábla comhartha USB-RS232. (Nóta: Ní mór don ríomhaire an tiománaí port srathach a shuiteáil ar dtús. Is féidir leis an tiománaí le fáil ar an CD-ROM nó faighte ón gcomhlacht Box Optronics.)
Setp4.Use: Oscail an fhoinse solais lasc gníomhachtaithe; tá an solas táscaire foinse solais aschuir ar, agus tá aschur cumhachta optúla. Ag an am seo, an luach oibre reatha agus optúla cumhachta na paraiméadair atá socraithe ag an ríomhaire óstach ag an múchadh deiridh. Is féidir leo a bheith modhnaithe agus a shábháil ar na bogearraí ríomhaire óstach (ach amháin le haghaidh an leagan múnla le cumhacht inchoigeartaithe).
Step5.After úsáid, cliceáil ar an gcnaipe dhúnadh, mhúchadh an soláthar cumhachta, agus dhícheangal an nasc snáithín.
|
Ainm |
Tonnfhad |
Cumhacht aschuir |
Cineál snáithín |
Cumhacht inchoigeartaithe |
Toise |
|
ASE |
-XXXX |
-XX |
-XX |
-T |
-X |
|
ASE Foinse solais |
1030: 1030 nm |
10:10mW 20:20mW 30:30mW 50:50mW 1H: 100mW 5H: 500mW 1T: 1000mW |
SM: Dia duit 1060 PM: PM980 |
T: inchoigeartaithe |
M20 : Modúl M27: Modúl B: Binse |
m.sh.: ASE-1030-5HSM-B
(Eolas ordaithe: Foinse Solais Leathanbhanda 1030nm ASE, aschur 500mW cumhacht, le snáithín SM Hi1060, pacáiste benchtop).
Le haghaidh riachtanas saincheaptha eile, déan teagmháil le: sales06@boxoptronics.com
● Téarmaí athfhriotail
(1) EXW:
Má tá cuntas DHL/UPS/FedEx agat, molann Box Optronics úsáid a bhaint as an EXW. Seolaimid trí do chuntas; ní ghearraimid an costas loingseoireachta.
(2) DAP:
Mura bhfuil cuntas agat, réamhíoc an costas loingseoireachta le do thoil na táirgí.
(3)Eile
● Téarmaí íocaíochta
Tá PayPal agus T/T ar fáil.
Tógann sé thart ar 10-15 lá oibre le haghaidh táirgeadh. (Má tá cuid acu i stoc, déanfar é a sheoladh níos tapúla.)
Seans go dtógfaidh an lóistíocht idirnáisiúnta 3-5 lá oibre.
● Roimh nascóirí snáthoptaice a nascadh, glanadh speisialaithe ní mór uirlisí a úsáid chun aghaidheanna deiridh na gcónascairí a ghlanadh go críochnúil. Ina theannta sin, ba chóir cigire aghaidh deireadh snáithíní a úsáid go cúramach scrúdú a dhéanamh ar na dromchlaí lena chinntiú go bhfuil siad go hiomlán saor ó dheannach agus ábhair shalaithe sula nasctar iad trí fheire snáithíneach. Le linn an ghlanadh, iniúchadh, agus nascadh aghaidheanna snáthoptaice deiridh, tá sé ríthábhachtach a chinntiú go bhfuil an fhoinse solais i stát díghníomhaithe; níor chóir in imthosca ar bith déanfar na hoibríochtaí seo fad a bhíonn solas á tharchur. Chomh luath agus a úsáid críochnaithe agus tá an cónascaire dícheangailte ó snáthoptaice eile chónaisc, ní mór an cónascaire snáithín a bheith feistithe le caipín deannaigh cosanta.
● Samhlacha foinse solais leathanbhanda ASE le cumhacht aschurtha de 200 mW nó d'fhéadfadh go mbeadh eireaball aschuir ann a chríochnaítear le cónascaire FC/APC. Mar sin féin, tá an cónascaire seo beartaithe le haghaidh cumhachta aschuir arna thionscnamh ag an úsáideoir amháin monatóireacht (trí nascadh le méadar cumhachta optúla) nó le haghaidh comhéadan le Comhlíonadóir snáithín FC-fhoirceanta chun an t-aschur léasair a threorú isteach sa spás saor. é Moltar go láidir gan cuibheoir feire a úsáid chun é seo a nascadh go díreach cónascaire le pigtails snáithíní nó feistí eile atá faoi úinéireacht úsáideoirí; á dhéanamh sin iompraíonn baol mór damáiste a dhéanamh don chónascaire snáithíní agus don aonad amplifier féin. Má tá gá le hidirnascadh le snáithíní eile, is é molta úsáid a bhaint as splicing comhleá; ina theannta sin, a chinntiú go bhfuil na cineálacha tá snáithíní atá á nascadh comhoiriúnach dá chéile.
● Moltar go láidir gan an nascóirí snáthoptaice ag an gcalafort aschuir, chun deannach a chosc éilliú - is féidir go dtiocfadh caillteanas isteach méadaithe - nó dó an aghaidh deiridh cónascaire snáithín.
● Agus tú ag tosú, cinntigh ar dtús go bhfuil an lasc cumhachta agus an lasc eochair atá casta as, ansin ceangal an soláthar cumhachta. Nuair a mhúchadh, an lasc eochair a mhúchadh ar dtús, agus an soláthar cumhachta a dhícheangal ach amháin tar éis an tá solas táscaire aschuir múchta. Ná gearr amach an chumhacht riamh soláthar agus an fhoinse solais i bhfeidhm.
● Tabhair réamhchúraimí in aghaidh taise, deannaigh agus creimthe; é chóir a stóráil in áit thirim.
● Tréimhse Bharántas:
Deisiúchán nó athsholáthar saor in aisce do lochtanna neamhspreagtha laistigh de 1 bliain ó cheannach. Seirbhísí cothabhála íoctha ar fáil tar éis 1 bhliain.
● Eisiaimh ó Bharántas In Aisce:
Le linn na tréimhse bharántas saor in aisce, seirbhísí deisithe nó athsholáthair saor in aisce cuirfear ar fáil iad le haghaidh lochtanna de bharr saincheisteanna cáilíochta táirgí. Mar sin féin, Box Coinníonn Optronics an ceart chun seirbhísí deisiúcháin in aisce a dhiúltú sna nithe seo a leanas cásanna laistigh den tréimhse bharánta:
(1) Damáiste de bharr fachtóirí nádúrtha (m.sh., tintreach, deannach) nó tionchair timpeallachta.
(2) Mífheidhmeanna mar gheall ar oibriú míchuí an úsáideora.
(3) Damáiste fisiceach soiléir de bharr earráid dhaonna.
(4) Díchóimeáil, modhnú nó deisiú neamhúdaraithe.
(5) Lipéid bharánta athraithe nó neamhiomlán ar an tithíocht.
(6) Damáiste nó caillteanas le linn iompair.
