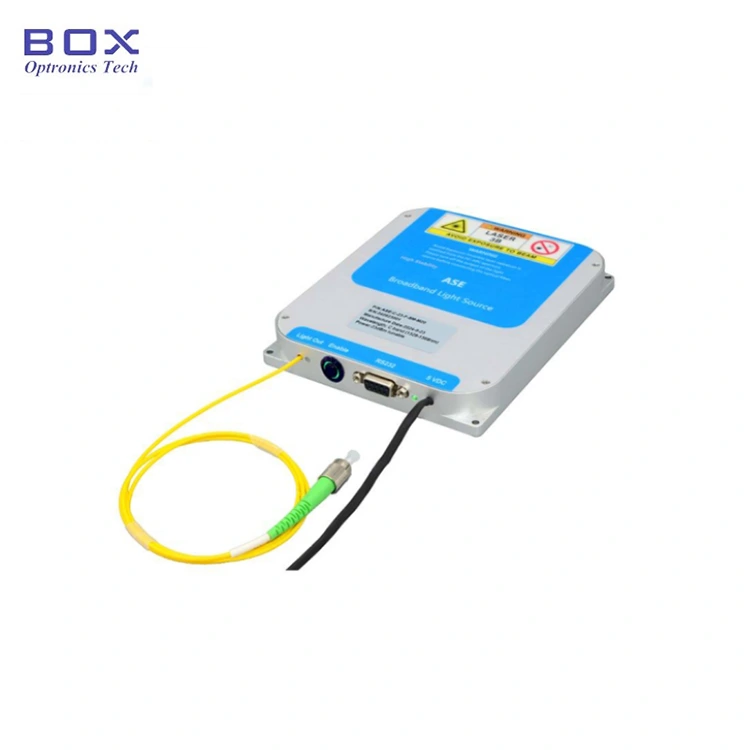

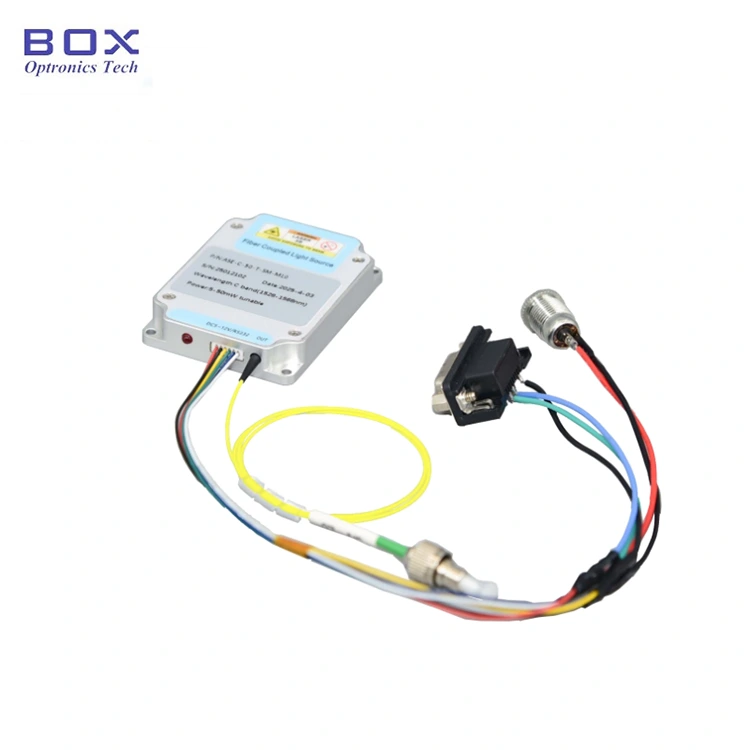

Seo C-bhanna neamhchomhleanúnach Íseal Maolais ASE Foinse Solais Leathanbhanda, arb é an t-astú spontáineach a ghineann a léasair leathsheoltóra i snáithín Grianchloch dópáilte erbium, le speictream 1526 ~ 1566nm clúdach agus cumhacht aschuir 10/20/30/50mW. Sraith iomlán gabhálais san áireamh; lámhleabhar úsáideora curtha ar fáil. Tá sé oiriúnach le haghaidh snáthoptaice tástáil feiste, táirgeadh grátála FBG, íomháú leighis, srl. Glac le do thoil réamhchúraimí i gcoinne taise, deannaigh agus creimeadh; ba chóir é a stóráil i tirim áit.
|
Mír |
Aonad |
Luachanna |
Nótaí |
|||
|
Raon speictreach |
nm |
1526–1566 |
±1nm |
|||
|
Cumhacht aschuir |
mW |
10 |
20 |
30 |
50 |
Neamh-inchoigeartaithe |
|
Dlús speictreach cumhachta |
dBm/nm |
-6 |
-3 |
1 |
3 |
|
|
Maoile speictreach |
dB |
≤7 |
|
|||
|
Ripple speictreach |
dB |
≤0.1 |
|
|||
|
Leithlisiú aschuir |
dB |
≥35 |
|
|||
|
Éagobhsaíocht cumhachta |
dB |
≤±0.02 (15min.); |
≤±0.5%; |
|||
|
Staid polaraithe |
- |
Go hiomlán unpolarized |
|
|||
|
IN AGHAIDH |
dB |
≤0.2 |
|
|||
|
Snáithín pigtail |
- |
SMF-28 |
FC/APC |
|||
|
Comhéadan cumarsáide |
- |
DB9 Baineann (RS232) |
Modúl |
|||
|
Soláthar cumhachta |
- |
DC 5V, <15W |
Modúl |
|||
|

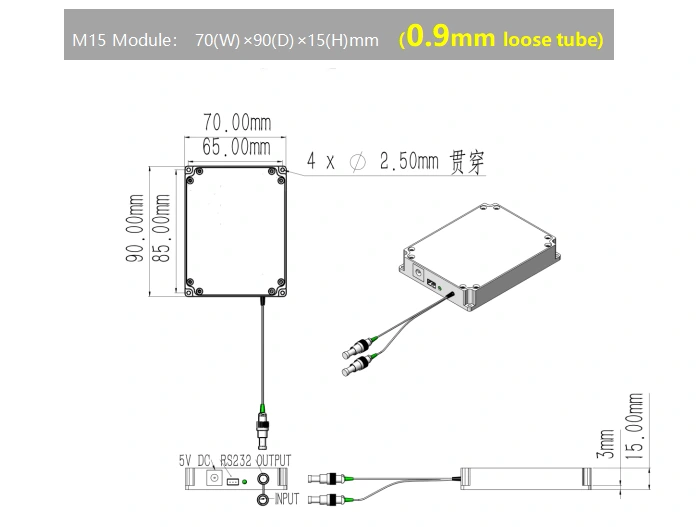

Toisí |
mm |
10~30mW: 40(W)×60(D)×10(H) |
Modúl |
|||
|
10~50mW: 70(W)×90(D)×15(H) |
||||||
|
Teocht oibriúcháin |
℃ |
-5 ~ +55 |
|
|||
|
Taise oibriúcháin |
℃ |
0~70% |
|
|||
● Éifeachtach ó thaobh costais;
● Speictream leathan;
● Ard cumhacht aschuir cobhsaíochta.
● Optúil braiteadh snáithíní;
● Leighis íomháú;
● Tástáil gléas snáthoptaice.

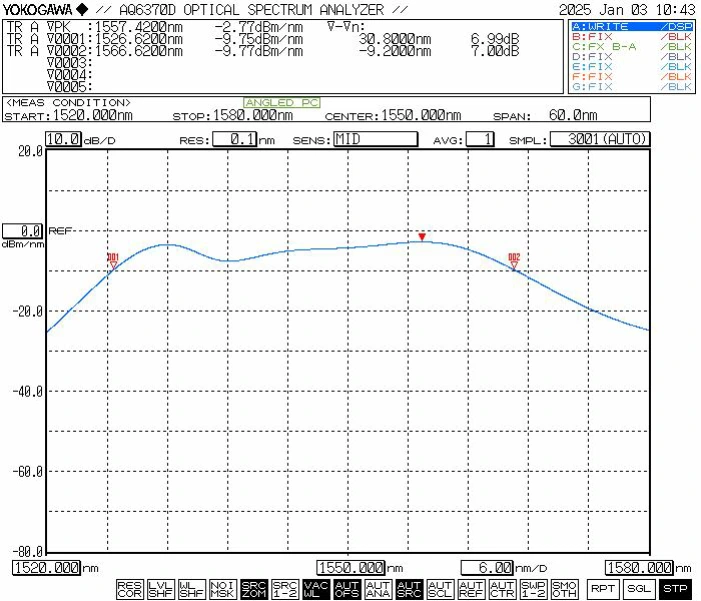

● Speictream tipiciúil
● Gabhálais Caighdeánacha
|
|
Gabhálais |
Cainníocht |
|
1 |
Foinse solais ASE (Óstach Modúl) |
1 |
|
2 |
Cábla Comhartha USB-RS232 DB9 |
1 |
|
3 |
DB9- 3PIN 232 Cábla Comhartha |
1 |
|
4 |
Cuibheoir Cumhachta (Roghnach) |
1 |
|
5 |
Tuarascáil Tástála Táirge |
1 |
|
6 |
Lámhleabhar oibriúcháin |
1 |

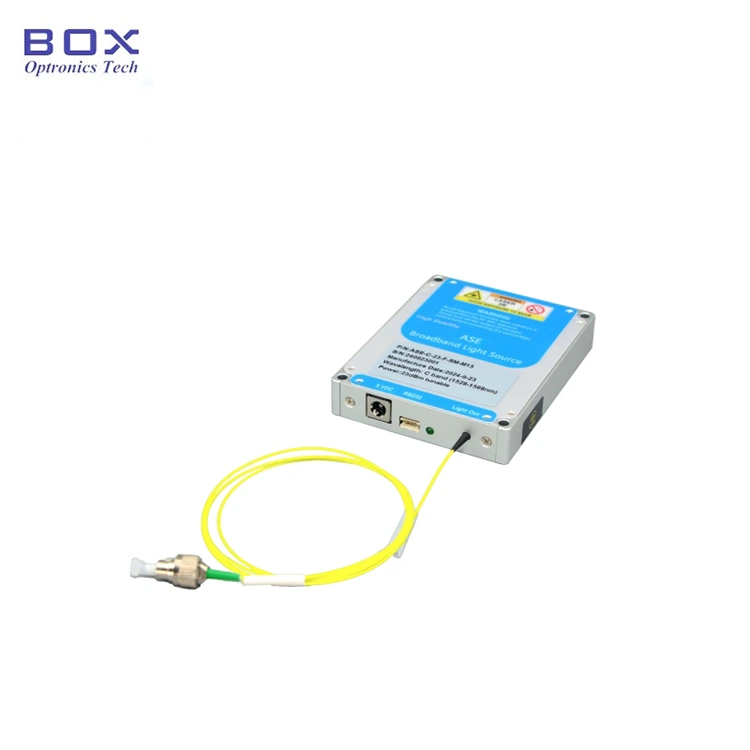

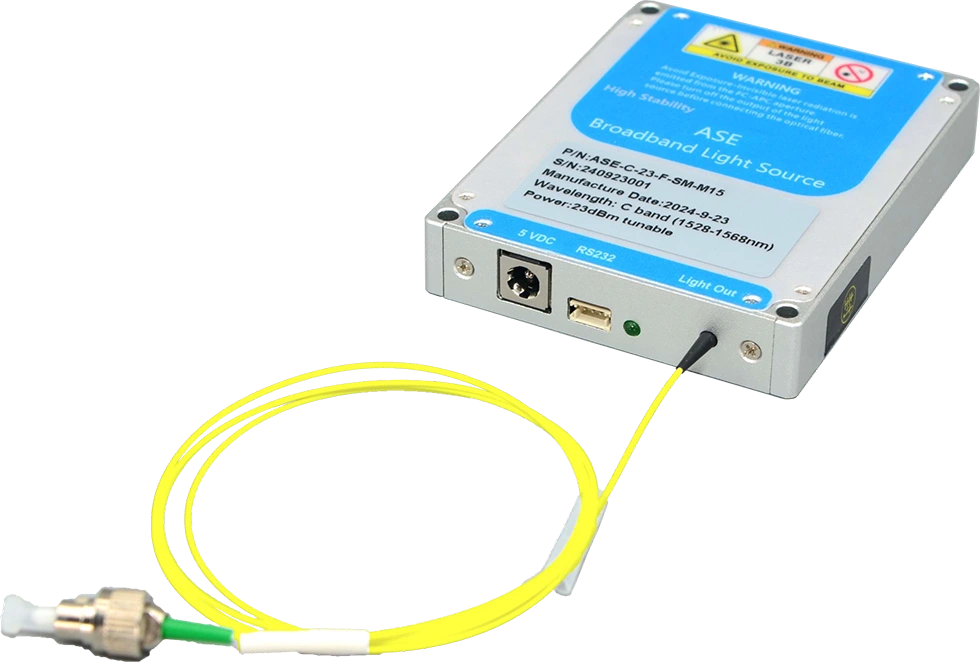

Céim1. Dealramh: Ó chlé go deas - cumhacht port, ZH2.54 (3-bioráin) comhéadan cumarsáide sraitheach, táscaire cumhachta LED, agus calafort snáithín aon-mhód le haghaidh aschur optúil.

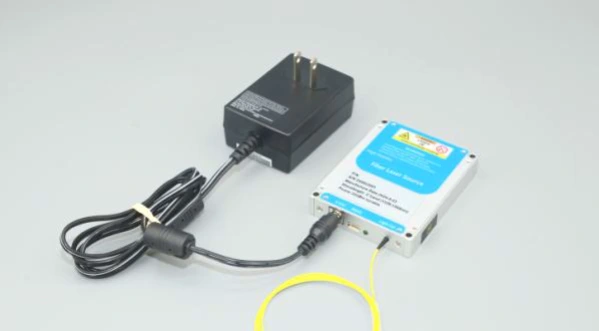

Step2.Power Supply:An réamhshocraithe Is é DC 5.5 × 2.1 mm an calafort ionchuir cumhachta comhéadan; tá adapter cumhachta DC 5V meaitseála san áireamh leis an aonad ag an am of loingsiú. An modh chun an t-adapter cumhachta a nascadh leis an bhfoinse solais tá an modúl léirithe san fhíor a ghabhann leis; cinntigh le do thoil go n-úsáideann tú ach an bunaidh, adapter cumhachta cuachta. An úsáid a bhaint as cumhacht neamh-chomhoiriúnach d'fhéadfadh damáiste a dhéanamh don fhoinse solais mar thoradh ar adapter. Nó, leagan ina bhfuil cábla cumhachta le cónascaire teirminéil U-chruthach ar fáil do nasc le soláthar cumhachta lasctha a éascú; áfach, ní mór an rogha seo iarrtar go sonrach tráth an cheannaigh.
Céim 3.Ceangail Cordaí Paiste Snáithín: Bain an caipín deannaigh as an gcónascaire snáithíní agus scrúdaigh aghaidh deireadh an tsnáithín; a chinntiú go bhfuil sé saor ó éilliú nó damáiste roimh é a nascadh le daoine eile comhpháirteanna snáthoptaice nó trealamh tástála. Maidir le foinsí solais ard-chumhachta, tá sé molta úsáid a bhaint as splicing comhleá don nasc.
Setp4.Connecting an Foinse Solais Modúl chuig an ríomhaire Óstach: Úsáid an cábla sonraí sraitheach bunaidh USB-go-RS232 san áireamh leis an modúl foinse solais chun an modúl a nascadh leis an ríomhaire. Ní mór tiománaí port srathach tiomnaithe a shuiteáil roimh ré don ríomhaire chun an cábla USB-go-RS232 a aithint i gceart; ar shlí eile, déanfaidh na bogearraí óstach a bheith in ann nasc ceart a bhunú nó cumarsáid a dhéanamh leis an solas modúl foinse. Téigh i dteagmháil le Box Optronics chun an tiománaí riachtanach a fháil.

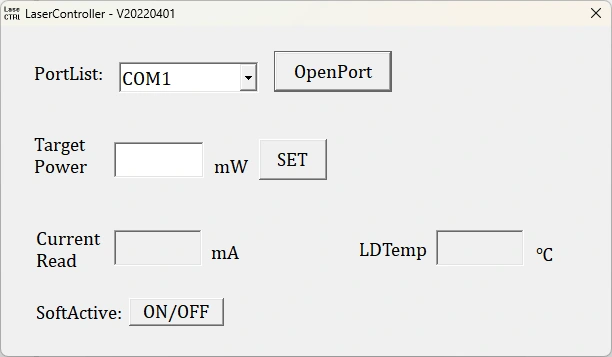

Step5.Software:I gcás táirgí modúl foinse solais ASE le cumhacht inchoigeartaithe, is féidir an chumhacht aschuir optúil a rialú trí bhogearraí óstacha; le haghaidh cumhachta seasta samhlacha, ní féidir an leibhéal cumhachta a choigeartú.
|
Ainm |
Tonnfhad |
Maoile |
Cumhacht aschuir |
Cineál snáithín |
Toise |
|
ASE |
C |
-F7 |
-XX |
XX |
-X |
|
ASE Foinse solais |
C: C-bhanna |
F7: ≤7dB |
10:10 mW 20:20 mW 30:30mW 50:50mW |
SM:SMF-28e |
M: Modúl B: Binse |
m.sh.: ASE-C-F7-20-SM-M
(Eolas ordaithe: Foinse Solais Leathanbhanda ASE Flatness Íseal C-bhanna, maoile speictreach≤7dB, 20mW cumhacht aschuir, le snáithín SM, pacáiste modúl).
Le haghaidh riachtanas saincheaptha eile, déan teagmháil le: sales06@boxoptronics.com
● Téarmaí athfhriotail
(1) EXW:
Má tá cuntas DHL/UPS/FedEx agat, molann Box Optronics úsáid a bhaint as an EXW. Seolaimid trí do chuntas; ní ghearraimid an costas loingseoireachta.
(2) DAP:
Mura bhfuil cuntas agat, réamhíoc an costas loingseoireachta le do thoil na táirgí.
(3)Eile
● Téarmaí íocaíochta
Tá PayPal agus T/T ar fáil.
Tógann sé thart ar 10 lá oibre le haghaidh táirgeadh. (Má tá roinnt i stoc, déanfar é a sheoladh níos tapúla.)
Seans go dtógfaidh an lóistíocht idirnáisiúnta 3-5 lá oibre.
● Faoi choinníollacha aghaidh deiridh glan, snáithíní aon-mhodha (mar shampla Tá lamháltas cumhachta teoiriciúil ag Hi-1060, PM980, G652D, nó PM1550 thart ar 200 mW de sholas leanúnach. Dá bhrí sin, maidir le foinsí solais agus aimplitheoirí le leibhéil cumhachta aschuir faoi bhun 200 mW, na nascóirí snáithíní aschuir is féidir iad a chomhcheangal le gléasanna snáithíní aonmhód eile ag baint úsáide as oiriúntóirí caighdeánacha (flangaí snáithíní). Mar sin féin, má tá aghaidh deiridh an chónascaire snáithín éillithe, é an-so-ghabhálach i leith dóite amach an nóiméad a bhfuil an léasair gníomhachtaithe - fiú má tá an tá cumhacht léasair an-íseal. Dá bhrí sin, sula ndéanfar aon naisc snáithíní, an ní mór aghaidh deiridh an chónascaire a ghlanadh go críochnúil trí úsáid a bhaint as glanadh snáithíní speisialaithe uirlisí. Ina theannta sin, ba cheart cigire aghaidh deiridh snáithíní a úsáid go cúramach scrúdaigh an dromchla chun a chinntiú go bhfuil sé go hiomlán saor ó dheannach agus ábhar salaithe sula dtéann tú ar aghaidh leis an nasc tríd an flange snáithín.
● Agus tú ag glanadh, ag iniúchadh nó ag nascadh nascóirí snáthoptaice, caithfidh tú ní mór a chinntiú nach bhfuil an fhoinse solais astaithe solais; in imthosca ar bith ba chóir oibríochtaí a dhéanamh agus an solas gníomhach. Ar chríochnú na húsáide agus tar éis dícheangal ó chónaisc snáthoptaice eile, ní mór don chónascaire a bheith feistithe le caipín deannaigh.
● Más gá an snáithín aschuir a nascadh le snáithín eile, is é molta a úsáid splicer comhleá.
● Ní mholtar an snáthoptaice a chur isteach nó a bhaint go minic chónaisc ag an deireadh aschuir, chun éilliú deannaigh a chosc - is féidir mar thoradh ar chur isteach méadaithe caillteanas-nó damáiste do na aghaidheanna deireadh cónascaire snáithíní.
● Tabhair réamhchúraimí in aghaidh taise, deannaigh agus creimthe; stór in áit thirim.
● Tréimhse Bharántas:
Deisiúchán nó athsholáthar saor in aisce do lochtanna neamhspreagtha laistigh de 1 bliain ó cheannach. Seirbhísí cothabhála íoctha ar fáil tar éis 1 bhliain.
● Eisiaimh ó Bharántas In Aisce:
Le linn na tréimhse bharántas saor in aisce, seirbhísí deisithe nó athsholáthair saor in aisce cuirfear ar fáil iad le haghaidh lochtanna de bharr saincheisteanna cáilíochta táirgí. Mar sin féin, Box Coinníonn Optronics an ceart chun seirbhísí deisiúcháin in aisce a dhiúltú sna nithe seo a leanas cásanna laistigh den tréimhse bharánta:
(1) Damáiste de bharr fachtóirí nádúrtha (m.sh., tintreach, deannach) nó tionchair timpeallachta.
(2) Mífheidhmeanna mar gheall ar oibriú míchuí an úsáideora.
(3) Damáiste fisiceach soiléir de bharr earráid dhaonna.
(4) Díchóimeáil, modhnú nó deisiú neamhúdaraithe.
(5) Lipéid bharánta athraithe nó neamhiomlán ar an tithíocht.
(6) Damáiste nó caillteanas le linn iompair.
