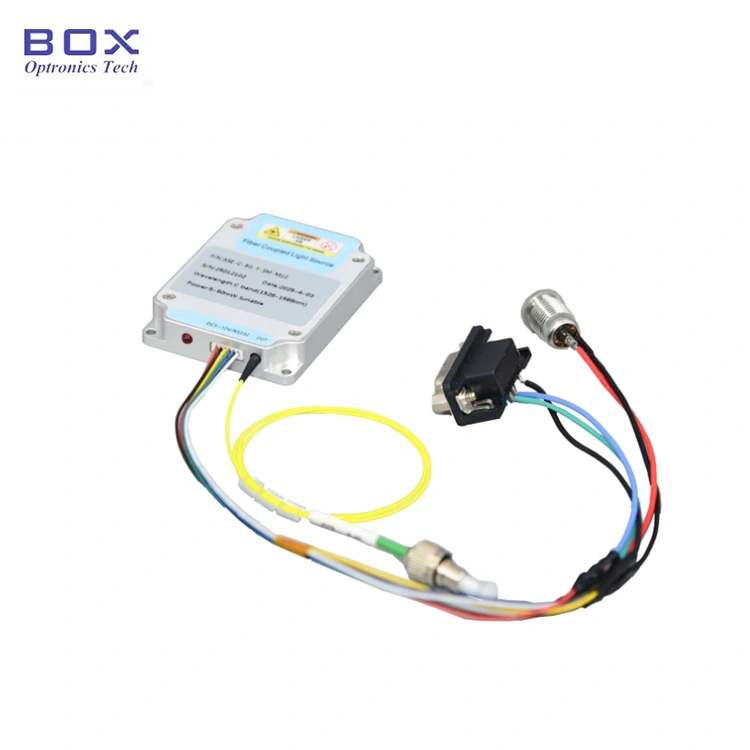

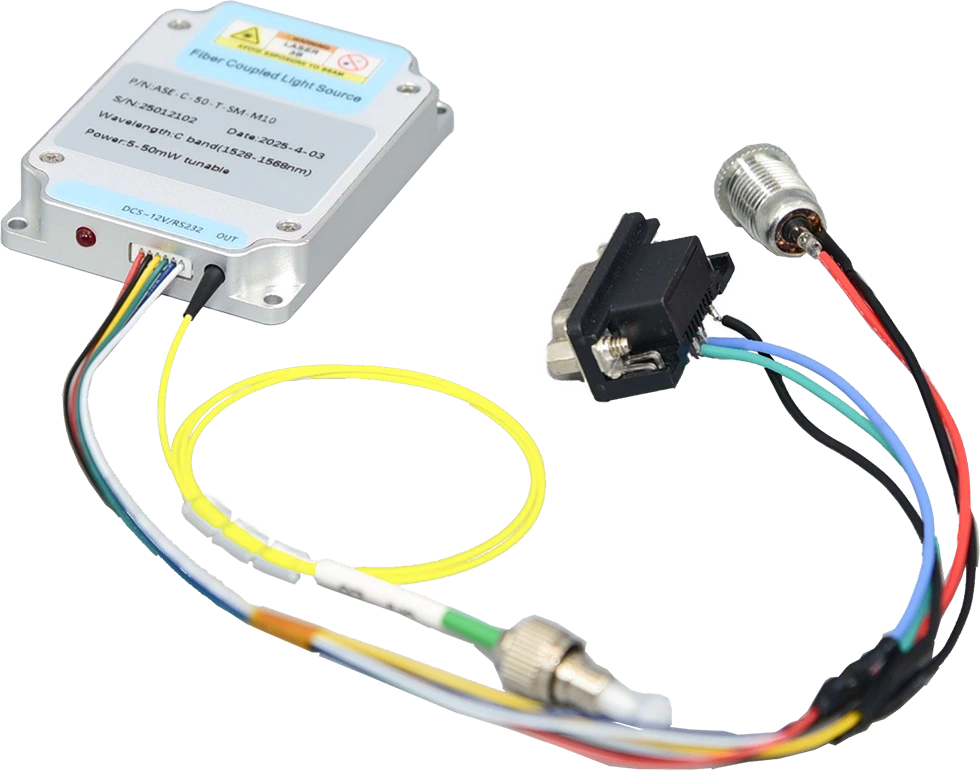

Is é Micrea-Modúl Foinse Solais Leathanbhanda C-bhanna ASE deartha le haghaidh feidhmchláir a éilíonn méid dlúth, speictream leathanbhanda, agus ard cobhsaíocht aschuir. Featuring lorg ultra-bheag, tá sé oiriúnach do córais spás-srianta agus feidhmíocht optúil den scoth á chothabháil. Tá an Tacaíonn an modúl le rialú RS232 nó TTL, le cumhacht aschurtha seasta 10/20/50mW. Le do thoil úsáid le rialú teochta agus taise, a chinntiú diomailt teasa maith, agus a sheachaint ró-ualach aschuir.
|
Mír |
Aonad |
Luachanna |
Nótaí |
||
|
Raon speictreach |
nm |
1528–1568 |
|
||
|
Cumhacht aschuir |
mW |
10 |
20 |
50 |
Neamh-inchoigeartaithe |
|
Dlús speictreach cumhachta |
dBm/nm |
-6 |
-3 |
1 |
|
|
Maoile speictreach |
dB |
≤2 |
|
||
|
Leithlisiú aschuir |
dB |
≥35 |
|
||
|
Éagobhsaíocht cumhachta |
dB |
≤ ± 0.02(15 nóim.); ≤ ± 0.05(8 uair) |
≤±0.5%; |
||
|
IN AGHAIDH |
dB |
≤0.2 |
|
||
|
Snáithín pigtail |
- |
SMF-28 |
FC/APC |
||
|
Modh rialaithe |
- |
RS232 nó TTL |
|
||
|
Comhéadan cumarsáide |
- |
PIN1~4: +5V/GND/TX/RX |
ZH2.54-4PIN |
||
|
Soláthar cumhachta |
- |
5VDC, <10W |
|
||
|
Toisí |
mm |
50(W)×50(D)×15(H) |
|
||
|
Teocht oibriúcháin |
℃ |
-5 ~ +55 |
|
||
|
Taise oibriúcháin |
℃ |
0~70% |
|
||
● Ultra méid beag 50 * 50 * 15mm;
● Cobhsaíocht ard 10/20/50mW cumhacht aschuir;
● Maoile speictreach ≤2dB;
● Tacaíonn rialú RS232 / TTL le haghaidh comhtháthú éasca.
1. Iarratais Táirge-C-bhanna ASE Micreamhodúl Foinse Solais Leathanbhanda
● Tástáil comhpháirteanna optúla;
● Cumarsáid optúil T&F;
● Braite snáthoptaice.

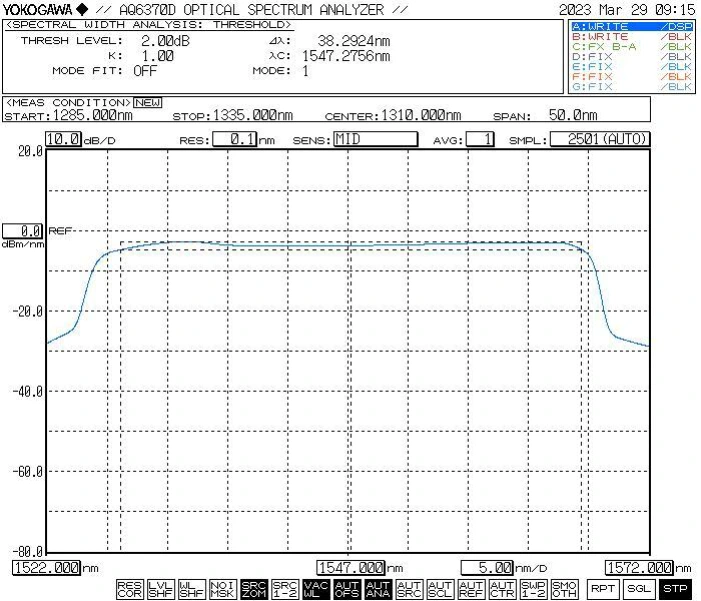

● Speictream tipiciúil

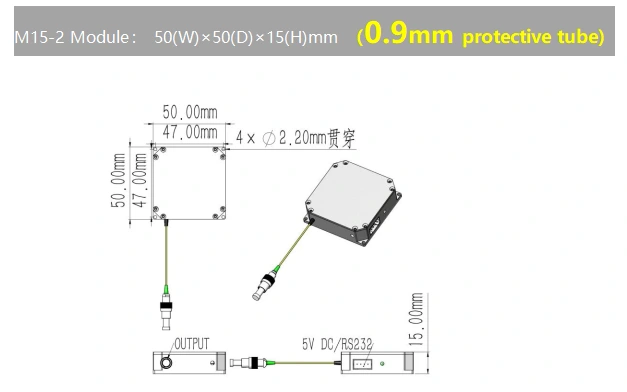

● Toise(mm): micrea-mhodúl
Step1.Unpacking
Roimh an tionól, seiceáil an bhfuil na gabhálais go léir críochnaithe.
Step2.Connect Power agus Fiber Paiste Corda
Cas ar an soláthar cumhachta; ceangal an port aschuir foinse solais ag baint úsáide as corda paiste snáithín.
Step3.Activate Foinse Solais
Cuir an soláthar cumhachta foinse solais ar siúl. Nóta: Ag an gcéim seo, tá an comhfhreagraíonn sruth oibriúcháin agus cumhacht do na paraiméadair atá leagtha síos ag an óstach ríomhaire le linn an múchadh is déanaí; má tá gá le coigeartú, iad seo is féidir socruithe a mhodhnú trí na bogearraí. Rabhadh: Tá sé cosc dian chun nascóirí snáthoptaice a nascadh nó a dhícheangal fad is atá an fhoinse solais gníomhach.
Setp4.Shut Down
Tar éis é a úsáid, dícheangail an téad cumhachta.
|
Ainm |
Tonnfhad |
Cumhacht aschuir |
Cineál snáithín |
Toise |
|
ASE |
-C |
-XX |
-XX |
-MC |
|
Foinse solais ASE |
C: C-bhanna |
10:10 mW 20:20 mW 50:50mW |
SM:SMF-28 |
MC: Modúl |
m.sh.: ASE-C-20-SM-MC
(Eolas ordaithe: Micreamhodúl Foinse Solais Leathanbhanda C-bhanna ASE, 20mW cumhacht aschuir, le snáithín SM, pacáiste micrea-modúil).
Le haghaidh riachtanas saincheaptha eile, déan teagmháil le: sales06@boxoptronics.com
● Téarmaí athfhriotail
(1) EXW:
Má tá cuntas DHL/UPS/FedEx agat, molann Box Optronics úsáid a bhaint as an EXW. Seolaimid trí do chuntas; ní ghearraimid an costas loingseoireachta.
(2) DAP:
Mura bhfuil cuntas agat, réamhíoc an costas loingseoireachta le do thoil na táirgí.
(3)Eile
● Téarmaí íocaíochta
Tá PayPal agus T/T ar fáil.
Tógann sé thart ar 10 lá oibre le haghaidh táirgeadh. (Má tá roinnt i stoc, déanfar é a sheoladh níos tapúla.)
Seans go dtógfaidh an lóistíocht idirnáisiúnta 3-5 lá oibre.
● Seachain nascóirí snáithíní a phlocáil/díphlugáil go minic chun cosc a chur orthu carnadh deannaigh agus damáiste aghaidh deiridh.
● Glan nascóirí snáithíní le cuimilteán gan lint agus déan iniúchadh le a brathadóir aghaidh deireadh snáithín roimh nascadh. Ceangail/dícheangail snáithíní i gcónaí gan chumhacht chun deireadh-aghaidh dó a sheachaint. Cap chónaisc neamhúsáidte le caipíní deannaigh.
● Stóráil an trealamh i dtimpeallacht thirim, saor ó thaise.
2. Dearbhú Cáilíochta agus Seirbhís Tar éis Díolacháin-C-bhanna Solas Leathanbhanda ASE Micreamhodúl Foinse
● Tréimhse Bharántas:
Deisiúchán nó athsholáthar saor in aisce do lochtanna neamhspreagtha laistigh de 1 bliain ó cheannach. Seirbhísí cothabhála íoctha ar fáil tar éis 1 bhliain.
● Eisiaimh ó Bharántas In Aisce:
Le linn na tréimhse bharántas saor in aisce, seirbhísí deisithe nó athsholáthair saor in aisce cuirfear ar fáil iad le haghaidh lochtanna de bharr saincheisteanna cáilíochta táirgí. Mar sin féin, Box Coinníonn Optronics an ceart chun seirbhísí deisiúcháin in aisce a dhiúltú sna nithe seo a leanas cásanna laistigh den tréimhse bharánta:
(1) Damáiste de bharr fachtóirí nádúrtha (m.sh., tintreach, deannach) nó tionchair timpeallachta.
(2) Mífheidhmeanna mar gheall ar oibriú míchuí an úsáideora.
(3) Damáiste fisiceach soiléir de bharr earráid dhaonna.
(4) Díchóimeáil, modhnú nó deisiú neamhúdaraithe.
(5) Lipéid bharánta athraithe nó neamhiomlán ar an tithíocht.
(6) Damáiste nó caillteanas le linn iompair.
