1. Réamhrá an Foinse Solais Leathanbhanda 1064nm ASE
2. Teicniúil Sonraíochtaí
3. Gnéithe Táirge
4. Feidhmchláir tipiciúla
5. Sonraí an táirge
6. Céimeanna Oibriúcháin
7. Faisnéis a Ordú
8. Bileog sonraí agus bileog tástála
9. Téarmaí athfhriotail agus íocaíocht
10. Am luaidhe
11. Nótaí Oibriúcháin agus Cothabháil
12. Dearbhú Cáilíochta agus Seirbhís Tar éis Díolacháin

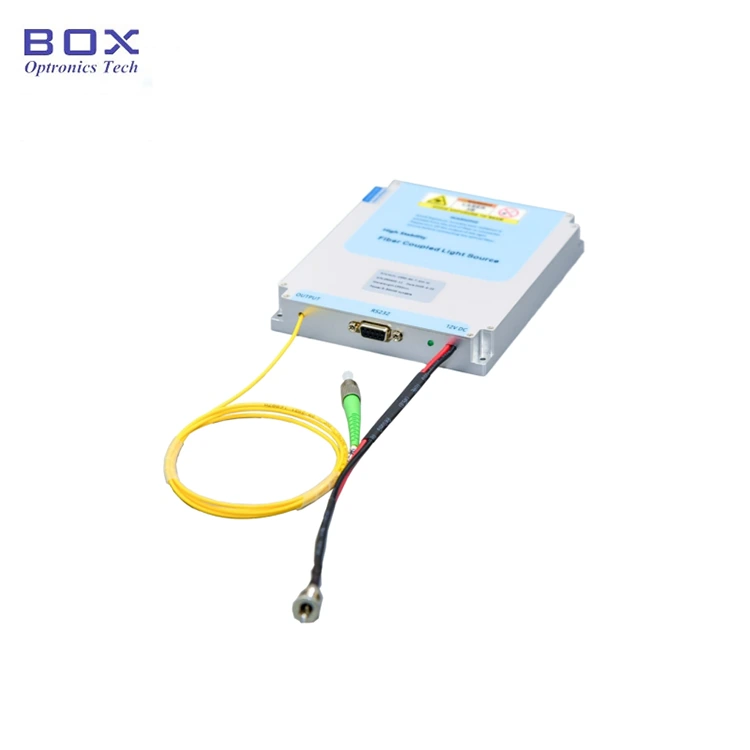

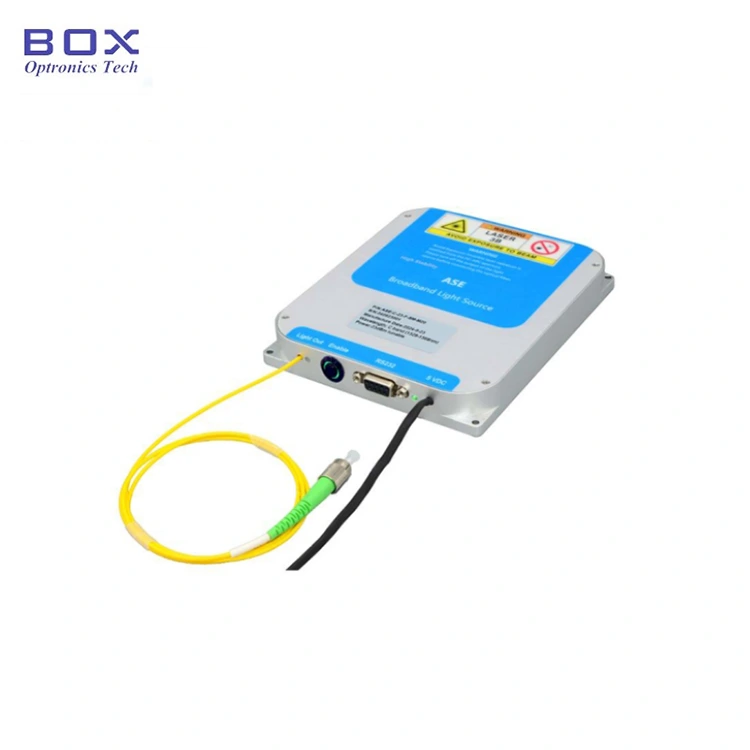

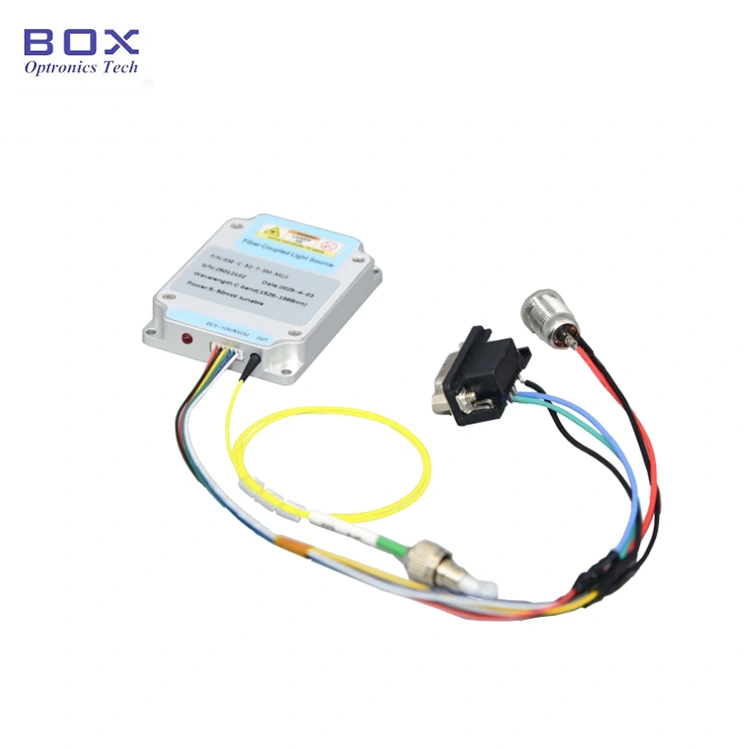

Seo Foinse Solais Leathanbhanda 1064nm ASE bunaithe ar Léasair caidéil snáithín agus leathsheoltóra doped ytterbium, le speictream 1040 ~ 1080nm clúdach agus cumhacht aschuir 10/20/30/50/100/500/1000mW. Sraith iomlán de gabhálais san áireamh; lámhleabhar úsáideora curtha ar fáil. Tá sé oiriúnach le haghaidh tástála gléas snáthoptaice, táirgeadh gráta FBG, leighis íomháú, etc. Déan réamhchúraimí in aghaidh taise, deannaigh agus creimthe; é chóir a stóráil in áit thirim.
|
Mír |
Aonad |
Luachanna |
Nótaí |
||||||
|
Ionad tonnfhad |
nm |
1064±2 |
|
||||||
|
Raon speictreach |
nm |
1040–1080 |
@10dB |
||||||
|
Cumhacht aschuir |
mW |
10 |
20 |
30 |
50 |
100 |
500 |
1000 |
|
|
Raon rialachán cumhachta |
- |
10%~100% |
Roghnach |
||||||
|
Leithlisiú aschuir |
dB |
≥35 |
|
||||||
|
Éagobhsaíocht cumhachta |
dB |
≤±0.02 (15min.); |
≤±0.5%; |
||||||
|
Staid polaraithe |
- |
Polarú nádúrtha |
Polarú líneach |
|
|||||
|
IN AGHAIDH |
dB |
≤0.2 |
≥23 (10-100mW) |
|
|||||
|
Snáithín pigtail |
- |
Dia duit 1060 |
PM980 |
FC/APC |
|||||
|
Comhéadan cumarsáide |
- |
Scáileán tadhaill / DB9 Mná (RS232) |
Benchtop |
||||||
|
DB9 Baineann (RS232) |
Modúl |
||||||||
|
Soláthar cumhachta |
- |
AC 110~240V, <30W; |
Benchtop |
||||||
|
DC 5V, <24W |
Modúl |
||||||||
|
255(W)×285(D)×115(H) (10, 20, 30, 50, 100mW) |
Benchtop |
||||||||
|
Toisí
|
mm |
255(W)×322(D)×115(H) (500, 1000mW) |
Benchtop |
||||||
|
150(W)×125(D)×20(H) (10, 20, 30, 50, 100mW) |
Modúl |
||||||||
|
139(W)×206(D)×27(H) (500, 1000mW) |
Modúl |
||||||||
|
Teocht oibriúcháin |
℃ |
-5 ~ +55 |
|
||||||
|
Taise oibriúcháin |
℃ |
0~70% |
|
||||||
● speictreach maoile ;
● Aschur tá an chumhacht roghnach agus inchoigeartaithe;
● Cobhsaíocht ard cumhacht aschuir;
● Modúl/binse roghanna déach le monatóireacht cumarsáide le haghaidh comhtháthú éasca.
● Braite snáithíní;
● íomháú leighis;
● Feiste snáthoptaice tástáil.

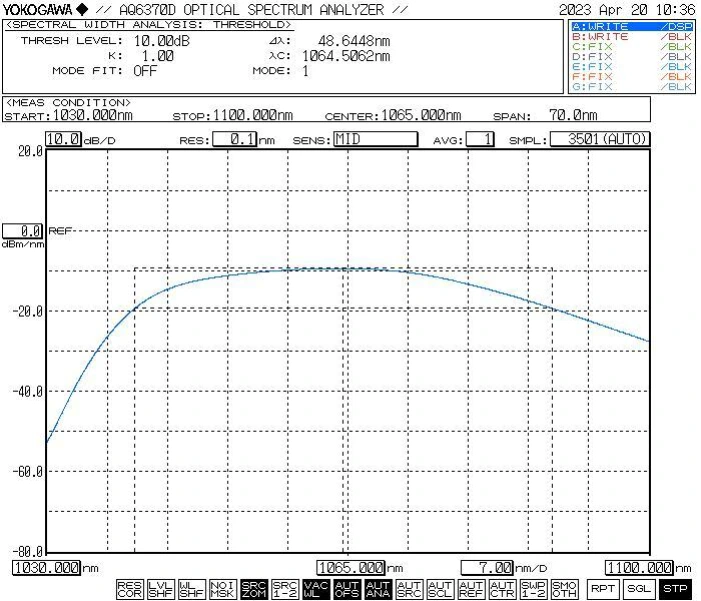

● Speictream tipiciúil
● Gabhálais Caighdeánacha
|
|
Gabhálais |
Cainníocht |
|
1 |
Foinse solais ASE (Óstach Modúl) |
1 |
|
2 |
Cábla Sonraí USB-RS232 DB9 |
1 |
|
3 |
Cuibheoir Cumhachta (Roghnach) |
1 |
|
4 |
Tuarascáil Tástála Táirge |
1 |
|
5 |
Lámhleabhar oibriúcháin |
1 |
Step1.Unpacking agus Tionól: Le do thoil seiceáil an bhfuil na gabhálais iomlán
roimh thionól.
Step2.Connecting Geansaithe Fiber: Oscailte an caipín deannaigh ag an cónascaire snáithín nó flange, seiceáil an aghaidh deireadh snáithín, agus ceangail an snáithín nó splice an snáithín leis an bhfeiste nó leis an méadar cumhachta atá le tástáil tar éis a dhearbhú nach bhfuil aon truailliú nó damáiste ann.
Step3.Connecting an Adapter Cumhachta agus Cábla Srathach: Ceangail an modúl foinse solais agus an t-adapter cumhachta; ceangal an modúl foinse solais agus an ríomhaire le cábla comhartha USB-RS232. (Nóta: Ní mór don ríomhaire an tiománaí port srathach a shuiteáil ar dtús. Is féidir leis an tiománaí le fáil ar an CD-ROM nó faighte ón gcomhlacht Box Optronics.)

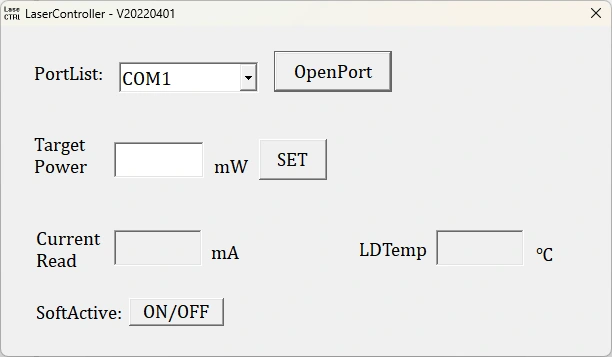

Setp4.Use: Oscail an fhoinse solais lasc gníomhachtaithe; tá an solas táscaire foinse solais aschuir ar, agus tá aschur cumhachta optúla. Ag an am seo, an luach oibre reatha agus optúla cumhachta na paraiméadair atá socraithe ag an ríomhaire óstach ag an múchadh deiridh. Is féidir leo a bheith modhnaithe agus a shábháil ar na bogearraí ríomhaire óstach (ach amháin le haghaidh an leagan múnla le cumhacht inchoigeartaithe).
Step5.After úsáid, cliceáil ar an gcnaipe dhúnadh, mhúchadh an soláthar cumhachta, agus dhícheangal an nasc snáithín.
|
Ainm |
Tonnfhad |
Cumhacht aschuir |
Cineál snáithín |
Cumhacht inchoigeartaithe |
Toise |
|
ASE |
-XXXX |
-XX |
-XX |
-T |
-X |
|
ASE Foinse solais |
1064: 1064 nm |
10:10mW 20:20mW 30:30mW 50:50mW 1H: 100mW 5H: 500mW 1T: 1000mW |
SM: Dia duit 1060 PM: PM980 |
T: inchoigeartaithe |
M20 : Modúl M27: Modúl B: Binse |
m.sh.: ASE-1064-10-SM-T-M20
(Eolas ordaithe: Foinse Solais Leathanbhanda 1064nm ASE, aschur 10mW cumhacht, cumhacht inchoigeartaithe, le snáithín SM Hi1060, pacáiste modúl).
Le haghaidh riachtanas saincheaptha eile, déan teagmháil le: sales06@boxoptronics.com
● Téarmaí athfhriotail
(1) EXW:
Má tá cuntas DHL/UPS/FedEx agat, molann Box Optronics úsáid a bhaint as an EXW. Seolaimid trí do chuntas; ní ghearraimid an costas loingseoireachta.
(2) DAP:
Mura bhfuil cuntas agat, réamhíoc an costas loingseoireachta le do thoil na táirgí.
(3)Eile
● Téarmaí íocaíochta
Tá PayPal agus T/T ar fáil.
Tógann sé thart ar 10-15 lá oibre le haghaidh táirgeadh. (Má tá cuid acu i stoc, déanfar é a sheoladh níos tapúla.)
Seans go dtógfaidh an lóistíocht idirnáisiúnta 3-5 lá oibre.
● Ní mholtar an snáthoptaice a phlocáil agus a dhíphlugáil go minic cónascaire ag an deireadh aschuir. Cuidíonn sé seo le héilliú deannaigh is féidir a sheachaint caillteanas isteach a mhéadú nó a chur faoi deara an aghaidh deireadh cónascaire le sruthán.
● Nuair a bheidh tú ag tosú, deimhnigh ar dtús go bhfuil an lasc cumhachta agus an eochair lasc atá casta as, ansin ceangal an chumhacht. Nuair a shutting síos, cas ar dtús as an lasc eochair; tar éis don solas táscaire stádais dul amach, an chumhacht a dhícheangal. Déan gan an chumhacht a ghearradh amach go díreach agus an fhoinse solais ag feidhmiú.
● I gcás samhlacha foinse solais leathanbhanda ASE le cumhacht aschuir níos lú ná 200 mW, is féidir an cónascaire snáithíní aschuir a nascadh le mód aonair eile feistí snáithíní trí oiriúntóir inbhainte (flange snáithín). Mar sin féin, má tá an deireadh aghaidh den chónascaire snáithín éillithe, tá sé an-so-ghabhálach chun damáiste a dhó nuair a bhíonn an léasair gníomhachtaithe - fiú má tá an chumhacht léasair an-íseal. Dá bhrí sin, roimh an cónascaire snáithín a nascadh, ní mór duit snáithín speisialaithe a úsáid uirlisí glantacháin chun an aghaidh deiridh a ghlanadh go críochnúil. Ina theannta sin, bain úsáid as snáithín cigire aghaidh deiridh chun an dromchla a scrúdú go cúramach, ag cinntiú go bhfuil sé go hiomlán saor ó dheannach agus ábhar salaithe sula ndéantar an nasc tríd an snáithín flange. Le linn an chónascaire snáithíní a ghlanadh, a iniúchadh agus a nascadh, ní mór duit a chinntiú go bhfuil an fhoinse solais i stát díghníomhaithe; faoi uimh imthosca ar cheart na hoibríochtaí seo a dhéanamh fad is atá an fhoinse solais ag astú solais. Nuair a bheidh an úsáid críochnaithe agus an cónascaire dícheangailte ó chomhpháirteanna snáithíní eile, ní mór duit an cónascaire snáithín a chlúdach láithreach le caipín deannaigh cosanta.
● Samhlacha foinse solais leathanbhanda ASE le cumhacht aschurtha de 200 mW nó d'fhéadfadh go mbeadh eireaball aschuir ann a chríochnaítear le cónascaire FC/APC. Mar sin féin, tá an cónascaire seo beartaithe le haghaidh cumhachta aschuir arna thionscnamh ag an úsáideoir amháin monatóireacht (trí nascadh le méadar cumhachta optúla) nó le haghaidh comhéadan le Comhlíonadóir snáithín FC-fhoirceanta chun an t-aschur léasair a threorú isteach sa spás saor. é Moltar go láidir gan cuibheoir feire a úsáid chun é seo a nascadh go díreach cónascaire le pigtails snáithíní nó feistí eile atá faoi úinéireacht úsáideoirí; á dhéanamh sin iompraíonn baol mór damáiste a dhéanamh don chónascaire snáithíní agus don aonad amplifier féin. Má tá gá le hidirnascadh le snáithíní eile, is é molta úsáid a bhaint as splicing comhleá; ina theannta sin, a chinntiú go bhfuil na cineálacha tá snáithíní atá á nascadh comhoiriúnach dá chéile.
● Stóráil an trealamh i dtimpeallacht thirim, saor ó thaise.
● Tréimhse Bharántas:
Deisiúchán nó athsholáthar saor in aisce do lochtanna neamhspreagtha laistigh de 1 bliain ó cheannach. Seirbhísí cothabhála íoctha ar fáil tar éis 1 bhliain.
● Eisiaimh ó Bharántas In Aisce:
Le linn na tréimhse bharántas saor in aisce, seirbhísí deisithe nó athsholáthair saor in aisce cuirfear ar fáil iad le haghaidh lochtanna de bharr saincheisteanna cáilíochta táirgí. Mar sin féin, Box Coinníonn Optronics an ceart chun seirbhísí deisiúcháin in aisce a dhiúltú sna nithe seo a leanas cásanna laistigh den tréimhse bharánta:
(1) Damáiste de bharr fachtóirí nádúrtha (m.sh., tintreach, deannach) nó tionchair timpeallachta.
(2) Mífheidhmeanna mar gheall ar oibriú míchuí an úsáideora.
(3) Damáiste fisiceach soiléir de bharr earráid dhaonna.
(4) Díchóimeáil, modhnú nó deisiú neamhúdaraithe.
(5) Lipéid bharánta athraithe nó neamhiomlán ar an tithíocht.
(6) Damáiste nó caillteanas le linn iompair.
